专利摘要

本实用新型公开了一种阻燃绝缘电线槽盖板开启装置，其特征在于：包括手柄部分、模块部分和辅助部分,所述手柄部分包括两个叠加的上手柄和下手柄，上手柄和下手柄之间靠近后端设有弹簧；所述模块部分包括两个叠加的动模块和静模块，所述动模块与上手柄前端连接，所述静模块与下手柄前端连接，所述动模块与上手柄连接处、和所述静模块与下手柄连接处的结合处设有第一转轴，所述第二转轴两端通过紧固件固定在上手柄下手柄的外侧；所述辅助部分是在下手柄下方的前端和后端各安装一个第二转轴，两第二转轴通过各自设有的U形螺杆穿接固定于下手柄底面上。与现有技术相比，本实用新型不仅开启电线槽盖板快、扣合电线槽盖板容易。

权利要求

1.一种阻燃绝缘电线槽盖板开启装置，其特征在于：包括手柄部分、模块部分和辅助部分,所述手柄部分包括两个叠加的上手柄和下手柄，上手柄和下手柄之间靠近后端设有弹簧；所述模块部分包括两个叠加的动模块和静模块，所述动模块与上手柄前端连接，所述静模块与下手柄前端连接，所述动模块与上手柄连接处、和所述静模块与下手柄连接处的结合处设有第一转轴；所述辅助部分是在下手柄下方的前端和后端各安装一个第二转轴，两第二转轴通过各自设有的U形螺杆穿接固定于下手柄底面上。

2.根据权利要求1所述的阻燃绝缘电线槽盖板开启装置，其特征在于：两叠加手柄外部包覆有手柄套。

3.根据权利要求1所述的阻燃绝缘电线槽盖板开启装置，其特征在于：所述动模块与上手柄前端、所述静模块与下手柄前端均采用紧固件连接。

4.根据权利要求1所述的阻燃绝缘电线槽盖板开启装置，其特征在于：所述手柄采用长8cm、宽0.8cm、高0.4cm的凹铁槽制成。

5.根据权利要求1所述的阻燃绝缘电线槽盖板开启装置，其特征在于：所述动模块长1.2cm、宽1.6cm、高0.6cm。

6.根据权利要求1所述的阻燃绝缘电线槽盖板开启装置，其特征在于：所述静模块长1.8cm、宽1.6cm、高0.6cm。

说明书

技术领域

本实用新型涉及电力线路施工技术领域，具体涉及一种阻燃绝缘电线槽盖板开启装置。

背景技术

对于电气工程人员来说，电线槽的铺设工作也是日常工作之一。但在电线槽盖板的开启与扣盖作业时，由于没有专用的仪器，具体作业时，电气工程人员都是靠慢慢地用手指掰分开，然后再用起子杆部分或尖嘴钳的尖嘴部分,沿电线槽盖板的卡封位置划开。如果稍不留心，就会把电气工程人员的手指划个口子。同时，由于采用起子杆部分或尖嘴钳的尖嘴部分开启盖板，而没有使用一种专用的开启工具，所以开启电线槽盖板时容易损坏盖板的边缘，在开启的过程中容易导致盖板和整个电线槽的变形。在电线装入电线槽后，扣合电线槽盖板时，就会经常出现不易严密扣合的现象。

实用新型内容

为解决上述缺陷，本实用新型目的在于提供一种一种阻燃绝缘电线槽盖板开启装置，结构简单、使用方便，开启电线槽盖板快、扣合电线槽盖板容易，而且不会伤及电线槽和电气工程人员手指，有效提高了施工效率和安全。

为达到上述目的，本实用新型采用的技术方案是：一种阻燃绝缘电线槽盖板开启装置，包括手柄部分、模块部分和辅助部分,所述手柄部分包括两个叠加的上手柄和下手柄，上手柄和下手柄之间靠近后端设有弹簧；所述模块部分包括两个叠加的动模块和静模块，所述动模块与上手柄前端连接，所述静模块与下手柄前端连接，所述动模块与上手柄连接处、和所述镜模块与下手柄连接处的结合处设有第一转轴，所述第二转轴两端通过紧固件固定在上手柄下手柄的外侧；所述辅助部分是在下手柄下方的前端和后端各安装一个第二转轴，两第二转轴通过各自设有的U形螺杆穿接固定于下手柄底面上。

进一步地，两叠加手柄外部包覆有手柄套。

所述动模块与上手柄前端、所述静模块与下手柄前端均采用紧固件连接。

本实用新型的有益效果为：使用这种阻燃绝缘电线槽盖板开启器装置时，把开启口的模块部分插入电线槽的端头，靠一侧用手握紧两手柄，用力压动手柄, 使动、静模块张开，把电线槽的一边盖板打开，接着靠近电线槽的另一侧，重复动作打开盖板的另一侧,这就完成了电线槽端头的开启工作。然后把电线槽槽头拆开的一端，卡在下手柄一端的滚动的活动转柱上，接着，把剥开的盖板和电线槽同时穿入第二个滚动的活动转柱后，用一只手拉动开启器，另一只手拉电线槽，往相反的方向用力撕扯，就可以把电线槽及槽盖分开，还不止于伤及手指和损坏电线槽盖板上的封口。总之,这种阻燃绝缘电线槽盖板开启装置,不仅开启电线槽盖板快、扣合电线槽盖板容易，而且不会伤及电线槽的封口和电气工程人员手指,适宜推广和使用。

附图说明

下面根据附图及实施例，对本实用新型的结构和特征作进一步描述。

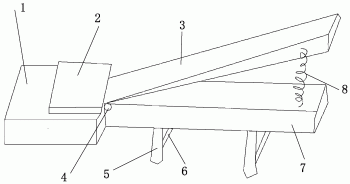

图1为本实用新型的结构示意图。

附图1中，1.静模块，2.动模块，3.上手柄，4.第一转轴，5.U形螺杆，6.第二转轴，7.下手柄，8.弹簧。

具体实施方式

参看附图1是本实用新型的一种实施例，公开了一种阻燃绝缘电线槽盖板开启装置，包括手柄部分、模块部分和辅助部分；所述手柄部分，由上手柄3、下手柄7、手柄套和弹簧8三部分构成；所述模块部分，由动模块2、静模块1组成；所述辅助部分，包括第一转轴4及固定第一转轴4的紧固件。

所述上手柄3和下手柄7，由长8cm、宽0.8cm、高0.4cm的凹铁槽构成，用于电气工程人员开启电线槽盖板时用手握住的部分。

所述手柄套，是一种胶质的绝缘材料，把其套装在手柄上，对电气工程操作人员的手部起到一定的保护作用。

所述弹簧8，装于所述带有手柄套的两个手柄之间，并用螺丝固定，用于压缩两个手柄时，防止两手柄挤压、伤及手部；同时，当松开两手柄时，通过弹簧的反弹力自动打开两手柄，便于操作。

所述模块部分，装设于手柄部分的前端，由动、静两模块构成，动模块1长1.2cm、宽1.6cm、高0.6cm，静模块2长1.8cm、宽1.6cm、高0.6cm，动、静模块均用螺丝固定在所述各自两手柄的前端。

所述辅助部分，就是在下手柄上，前后各装设一个通过一个U型螺杆5固定的第二转轴7。

本实用新型使用这种阻燃绝缘电线槽盖板开启器装置时，把开启口的模块部分插入电线槽的端头，靠一侧用手握紧两手柄，用力压动手柄, 使动、静模块张开，把电线槽的一边盖板打开，接着靠近电线槽的另一侧，重复动作打开盖板的另一侧,这就完成了电线槽端头的开启工作。然后把电线槽槽头拆开的一端，卡在开启器一端的滚动的活动转柱上，接着，把剥开的盖板和电线槽同时穿入第二个滚动的活动转柱后，用一只手拉动开启器，另一只手拉电线槽，往相反的方向用力撕扯，就可以把电线槽及槽盖分开，还不止于伤及手指和损坏电线槽盖板上的封口。总之,这种阻燃绝缘电线槽盖板开启器装置,不仅开启电线槽盖板快、扣合电线槽盖板容易，而且不会伤及电线槽的封口和电气工程人员手指,适宜推广和使用。

以上所描述的仅为本实用新型的较佳实施例，上述具体实施例不是对本实用新型的限制，凡本领域的普通技术人员根据以上描述所做的润饰、修改或等同替换，均属于本实用新型的保护范围。
