专利摘要

本实用新型公开了一种四路转换开关。包括：管脚(1)、金属触点(2)、拨动开关(3)、底座(4)、旋转开关(5)、旋转轴(6)。我们要选取4路传感器的某一路信号并把这一路信号输出去控制两路继电器中的某一路。我们只需要把4路传感器的输出信号线连接到四路转换开关左端的输入管脚上，把2个继电器的2路控制信号线连接到四路转换开关右端的任意2个输出管脚上，打开一个拨动开关(3)，关闭另3个拨动开关(3)，选取某一路传感器输出信号，旋转旋转开关(5)接通某一路继电器控制信号即可完成控制。

权利要求

1.四路转换开关，其特征在于：四路转换开关由管脚(1)、金属触点(2)、拨动开关(3)、底座(4)、旋转开关(5)、旋转轴(6)组成，在底座(4)的中心点打孔安装旋转轴(6)，旋转开关(5)嵌套在旋转轴(6)上并可以绕旋转轴(6)转动，金属触点(2)有12个，4个金属触点(2)呈竖列安装在底座(4)上面的左侧，4个金属触点(2)呈竖列安装在底座(4)上面的中心轴线上，这4个金属触点(2)用导线与旋转轴(6)焊接在一起，4个金属触点(2)呈弧形安装在底座(4)上面的右侧，这4个金属触点(2)到旋转轴(6)的距离相等，旋转开关(5)旋转时可以把旋转轴(6)分别与这4个金属触点(2)接通，管脚(1)有8个，从底座(4)的上面左、右侧分别打4个孔安装8个管脚(1)，左、右侧8个管脚(1)分别用导线和左、右侧8个金属触点(2)焊接在一起，拨动开关(3)有4个，分别安装在左侧4个金属触点(2)与中心轴线上4个金属触点(2)之间，当打开或关闭某一个拨动开关(3)时，对应的金属触点(2)连通或关闭。

说明书

技术领域

本实用新型属于电子技术领域，涉及一种四路转换开关。

背景技术

开关的词语解释为开启和关闭。它还是指一个可以使电路开路、使电流中断或使其流到其他电路的电子元件。最常见的开关是让人操作的机电设备，其中有一个或数个电子接点。接点的″闭合″表示电子接点导通，允许电流流过；开关的″开路″表示电子接点不导通形成开路，不允许电流流过。

按用途分为：波动开关、波段开关、录放开关、电源开关、预选开关、限位开关、控制开关、转换开关、隔离开关、行程开关、墙壁开关、智能防火开关等。

按结构分为：微动开关、船型开关、钮子开关、拨动开关、按钮开关、按键开关、薄膜开关、智能防火开关、或更安全的钢架开关等。

按开关数分为：单控开关、双控开关、多控开关、调光开关、调速开关、防溅盒、门铃开关、感应开关、触摸开关、遥控开关、智能开关、插卡取电开关、浴霸专用开关、网络开关等。

发明内容

4路拨动开关可以分别完成4路信号的开和关，如果把4路拨动开关的4个输出端子连在一起，它还可以完成4路信号到一路信号的转变，如果我们想完成4路信号到一路信号的转变，同时把这一路信号送入不同的控制电路，现有的开关无法完成这个工作。本实用新型的目的在于设计一种结构简单、使用方便、造价低廉的四路转换开关，完成4路信号到一路信号的转变，同时把这一路信号送入不同的控制电路。

为实现上述目的，本实用新型包括管脚(1)、金属触点(2)、拨动开关(3)、底座(4)、旋转开关(5)、旋转轴(6)，其特征是：在底座(4)的中心点打孔安装旋转轴(6)，旋转开关(5)嵌套在旋转轴(6)上并可以绕旋转轴(6)转动，金属触点(2)有12个，4个金属触点(2)呈竖列安装在底座(4)上面的左侧，4个金属触点(2)呈竖列安装在底座(4)上面的中心轴线上，这4个金属触点(2)用导线与旋转轴(6)焊接在一起，4个金属触点(2)呈弧形安装在底座(4)上面的右侧，这4个金属触点(2)到旋转轴(6)的距离相等，旋转开关(5)旋转时可以把旋转轴(6)分别与这4个金属触点(2)接通，管脚(1)有8个，从底座(4)的上面左、右侧分别打4个孔安装8个管脚(1)，左、右侧8个管脚(1)分别用导线和左、右侧8个金属触点(2)焊接在一起，拨动开关(3)有4个，分别安装在左侧4个金属触点(2)与中心轴线上4个金属触点(2)之间，当打开或关闭某一个拨动开关(3)时，对应的金属触点(2)连通或关闭。

例如，我们要选取4路传感器的某一路信号并把这一路信号输出去控制两路继电器中的某一路。我们只需要把4路传感器的输出信号线连接到四路转换开关左端的输入管脚上，把2个继电器的2路控制信号线连接到四路转换开关右端的任意2个输出管脚上，打开一个拨动开关(3)，关闭另3个拨动开关(3)，选取某一路传感器输出信号，旋转旋转开关(5)接通某一路继电器控制信号，即可完成控制。

本实用新型的有益之处是：完成4路信号到一路信号的转变，同时把这一路信号送入不同的控制电路。

附图说明

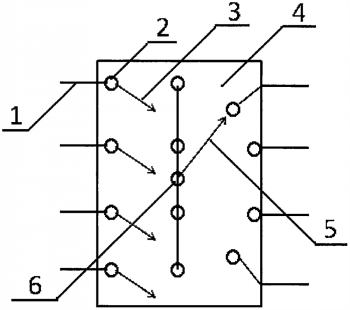

图1四路转换开关结构示意图；

具体实施方式

下面结合附图对本实用新型的具体实施方式作具体说明。

参见图1四路转换开关结构示意图，四路转换开关包括管脚(1)、金属触点(2)、拨动开关(3)、底座(4)、旋转开关(5)、旋转轴(6)，其特征是：在底座(4)的中心点打孔安装旋转轴(6)，旋转开关(5)嵌套在旋转轴(6)上并可以绕旋转轴(6)转动，金属触点(2)有12个，4个金属触点(2)呈竖列安装在底座(4)上面的左侧，4个金属触点(2)呈竖列安装在底座(4)上面的中心轴线上，这4个金属触点(2)用导线与旋转轴(6)焊接在一起，4个金属触点(2)呈弧形安装在底座(4)上面的右侧，这4个金属触点(2)到旋转轴(6)的距离相等，旋转开关(5)旋转时可以把旋转轴(6)分别与这4个金属触点(2)接通，管脚(1)有8个，从底座(4)的上面左、右侧分别打4个孔安装8个管脚(1)，左、右侧8个管脚(1)分别用导线和左、右侧8个金属触点(2)焊接在一起，拨动开关(3)有4个，分别安装在左侧4个金属触点(2)与中心轴线上4个金属触点(2)之间，当打开或关闭某一个拨动开关(3)时，对应的金属触点(2)连通或关闭。

例如，我们要选取4路传感器的某一路信号并把这一路信号输出去控制两路继电器中的某一路。我们只需要把4路传感器的输出信号线连接到四路转换开关左端的输入管脚上，把2个继电器的2路控制信号线连接到四路转换开关右端的任意2个输出管脚上，打开一个拨动开关(3)，关闭另3个拨动开关(3)，选取某一路传感器输出信号，旋转旋转开关(5)接通某一路继电器控制信号，即可完成控制。

四路转换开关可完成4路信号到一路信号的转变，同时把这一路信号送入不同的控制电路。
