专利摘要

本实用新型适用于望远镜技术领域，提供了一种可调节型双筒望远镜，包括光学组件和调节组件，所述光学组件包括望远镜本体和目镜，所述目镜固定于所述望远镜本体的内部，所述调节组件包括转轮、螺杆和抵制部，所述转轮贯穿所述望远镜本体的外壁，并转动连接于所述望远镜本体；当目镜出现松动时，用户便可转动望远镜本体上的转轮，由于转轮螺接于螺杆，进而通过转轮的转动带动螺杆进行移动，并同步带动抵制部进行移动，通过抵制部将目镜抵制在望远镜本体的内部，进而在螺杆和抵制部的作用下，便可将松动的目镜再次固定在望远镜本体的内部，并且整个过程简单方便，仅需转动转轮即可，避免了繁琐的步骤以及不必要的麻烦产生。

权利要求

1.一种可调节型双筒望远镜，包括光学组件(1)和调节组件(2)，所述光学组件(1)包括望远镜本体(11)和目镜(14)，所述目镜(14)固定于所述望远镜本体(11)的内部，其特征在于：所述调节组件(2)包括转轮(21)、螺杆(22)和抵制部，所述转轮(21)贯穿所述望远镜本体(11)的外壁，并转动连接于所述望远镜本体(11)，所述螺杆(22)位于所述望远镜本体(11)内部，并贯穿所述转轮(21)，且与所述转轮(21)之间相互螺接，所述螺杆(22)的一端转动连接于抵制部，且抵制部滑动连接于所述望远镜本体(11)，并与所述目镜(14)相适配。

2.如权利要求1所述的一种可调节型双筒望远镜，其特征在于：所述光学组件(1)还包括转动杆(12)和轴承(13)，所述转动杆(12)的一端固定连接于所述望远镜本体(11)的外壁，另一端转动连接于所述轴承(13)。

3.如权利要求1所述的一种可调节型双筒望远镜，其特征在于：所述望远镜本体(11)的内部开设有容纳槽(15)，所述螺杆(22)和抵制部均位于所述容纳槽(15)的内部。

4.如权利要求2所述的一种可调节型双筒望远镜，其特征在于：所述抵制部由抵制块(24)和橡胶垫(25)组成，所述橡胶垫(25)固定于所述抵制块(24)的外壁，且所述抵制块(24)通过所述橡胶垫(25)与所述目镜(14)相接触。

5.如权利要求1所述的一种可调节型双筒望远镜，其特征在于：所述转轮(21)的内部开设有螺孔，所述螺杆(22)的外壁设有与螺孔相适配的外螺纹，所述螺杆(22)通过外螺纹螺接于螺孔内部。

6.如权利要求4所述的一种可调节型双筒望远镜，其特征在于：所述望远镜本体(11)由两个筒体组成，两个筒体均通过所述转动杆(12)转动连接于所述轴承(13)。

7.如权利要求6所述的一种可调节型双筒望远镜，其特征在于：所述调节组件(2)设有四个，并两两分布于两个筒体的内部。

8.如权利要求1所述的一种可调节型双筒望远镜，其特征在于：所述调节组件(2)还包括两个转轴(23)，分别位于螺杆(22)和抵制块(24)、转轮(21)和望远镜本体(11)的连接处，所述转轮(21)和螺杆(22)通过所述转轴(23)分别转动连接于所述望远镜本体(11)和抵制块(24)。

说明书

技术领域

本实用新型属于望远镜技术领域，尤其涉及一种可调节型双筒望远镜。

背景技术

望远镜是一种用于观察远距离物体的目视光学仪器，能把远物很小的张角按一定倍率放大，使之在像空间具有较大的张角，使本来无法用肉眼看清或分辨的物体变清晰可辨。所以，望远镜是天文和地面观测中不可缺少的工具。它是一种通过物镜和目镜使入射的平行光束仍保持平行射出的光学系统。

目前市场上的望远镜在长时间的使用过后，其内部的目镜大多会出现松动的现象，而对目镜松动的矫正过程较为繁琐和复杂，进而造成不必要的麻烦产生。

实用新型内容

本实用新型提供一种可调节型双筒望远镜，旨在解决目前市场上的望远镜在长时间的使用过后，其内部的目镜大多会出现松动的现象，而对目镜松动的矫正过程较为繁琐和复杂，进而造成不必要的麻烦产生问题。

本实用新型是这样实现的，一种可调节型双筒望远镜，包括光学组件和调节组件，所述光学组件包括望远镜本体和目镜，所述目镜固定于所述望远镜本体的内部，所述调节组件包括转轮、螺杆和抵制部，所述转轮贯穿所述望远镜本体的外壁，并转动连接于所述望远镜本体，所述螺杆位于所述望远镜本体内部，并贯穿所述转轮，且与所述转轮之间相互螺接，所述螺杆的一端转动连接于抵制部，且抵制部滑动连接于所述望远镜本体，并与所述目镜相适配。

优选的，所述光学组件还包括转动杆和轴承，所述转动杆的一端固定连接于所述望远镜本体的外壁，另一端转动连接于所述轴承。

优选的，所述望远镜本体的内部开设有容纳槽，所述螺杆和抵制部均位于所述容纳槽的内部。

优选的，所述抵制部由抵制块和橡胶垫组成，所述橡胶垫固定于所述抵制块的外壁，且所述抵制块通过所述橡胶垫与所述目镜相接触。

优选的，所述转轮的内部开设有螺孔，所述螺杆的外壁设有与螺孔相适配的外螺纹，所述螺杆通过外螺纹螺接于螺孔内部。

优选的，所述望远镜本体由两个筒体组成，两个筒体均通过所述转动杆转动连接于所述轴承。

优选的，所述调节组件设有四个，并两两分布于两个筒体的内部。

优选的，所述调节组件还包括两个转轴，分别位于螺杆和抵制块、转轮和望远镜本体的连接处，所述转轮和螺杆通过所述转轴分别转动连接于所述望远镜本体和抵制块。

与现有技术相比，本实用新型的有益效果是：本实用新型的一种可调节型双筒望远镜，通过设置转轮、螺杆以及抵制部，在使用的过程中，当目镜出现松动时，用户便可转动望远镜本体上的转轮，由于转轮螺接于螺杆，进而通过转轮的转动带动螺杆进行移动，并同步带动抵制部进行移动，通过抵制部将目镜抵制在望远镜本体的内部，进而在螺杆和抵制部的作用下，便可将松动的目镜再次固定在望远镜本体的内部，并且整个过程简单方便，仅需转动转轮即可，避免了繁琐的步骤以及不必要的麻烦产生。

附图说明

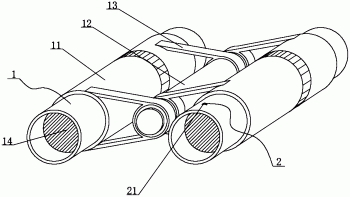

图1为本实用新型的结构示意图；

图2为本实用新型中的望远镜本体内部局部结构示意图；

图3为本实用新型中的转轮剖视结构示意图；

图中：1、光学组件；11、望远镜本体；12、转动杆；13、轴承；14、目镜；15、容纳槽；2、调节组件；21、转轮；22、螺杆；23、转轴；24、抵制块；25、橡胶垫。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

请参阅图1-3，本实用新型提供一种技术方案：一种可调节型双筒望远镜，包括光学组件1和调节组件2，光学组件1包括望远镜本体11和目镜14，目镜14固定于望远镜本体11的内部，调节组件2包括转轮21、螺杆22和抵制部，转轮21贯穿望远镜本体11的外壁，并转动连接于望远镜本体11，螺杆22位于望远镜本体11内部，并贯穿转轮21，且与转轮21之间相互螺接，螺杆22的一端转动连接于抵制部，且抵制部滑动连接于望远镜本体11，并与目镜14相适配。

在本实施方式中，抵制部由抵制块24和橡胶垫25组成，且橡胶垫25贴合于抵制块24的外壁，抵制块24通过橡胶垫25与目镜14相接触，当抵制块24在螺杆22的推动下进行移动时，便会挤压在目镜14的外壁，此时，利用橡胶垫25的橡胶材质设置，可以避免抵制块24对目镜14进行抵制时造成对目镜14的损坏，进而避免造成不必要的经济费用的损失。

在本实施方式中，在使用的过程中，当望远镜本体11在进行使用的过程中，便可透过望远镜本体11内部的目镜14、棱镜以及物镜对远处的物体进行观察，此时，但望远镜本体11在长时间的使用过程中，其内部的目镜14出现松动的情况时，用户便可转动露出望远镜本体11外壁上的转轮21，并拨动转轮21进行转动，由于在转轮21和望远镜本体11的连接处设置有转轴23，在转轴23的作用下，便可使转轮21能够顺利的在望远镜本体11上进行转动，其次，由于螺杆22螺接于转轮21，且螺杆22的一端通过转轴23在抵制块24上进行转动，进而通过转轮21的转动便可带动螺杆22进行移动，并利用螺杆22的移动改变抵制块24与转轮21之间的间距，推动抵制块24在容纳槽15的内部进行滑动，并使得抵制块24上的橡胶垫25逐渐靠近目镜14，而随着转轮21的不断转动以及螺杆22的推动下，便可使得橡胶垫25贴合在目镜14的外部，随之螺杆22的继续运动，便使得抵制块24通过橡胶垫25贴合在目镜14的外壁，进而在抵制块24的作用下，便可将目镜14抵制于望远镜本体11的内壁之上，进而在螺杆22和抵制部的作用下，便可将松动的目镜14再次固定在望远镜本体11的内部，并且整个过程简单方便，仅需转动转轮21即可，避免了繁琐的步骤以及不必要的麻烦产生。

进一步的，光学组件1还包括转动杆12和轴承13，转动杆12的一端固定连接于望远镜本体11的外壁，另一端转动连接于轴承13；望远镜本体11由两个筒体组成，两个筒体均通过转动杆12转动连接于轴承13。

在本实施方式中，在使用的过程中，望远镜本体11为双筒式设置，进而在转动杆12和轴承13的作用下，便可带动两个筒体之间进行相互转动，并利用转动改变两个筒体之间的间距，进而能够顺利不同的用户进行使用。

进一步的，望远镜本体11的内部开设有容纳槽15，螺杆22和抵制部均位于容纳槽15的内部。

在本实施方式中，在使用的过程中，通过容纳槽15的设置，用以为转轮21转动、螺杆22以及抵制块24的移动提供一定的空间支持，使得抵制块24与橡胶垫25能够顺利抵制在目镜14的外壁。

进一步的，抵制部由抵制块24和橡胶垫25组成，橡胶垫25固定于抵制块24的外壁，且抵制块24通过橡胶垫25与目镜14相接触。

在本实施方式中，在使用的过程中，螺杆22推动抵制块24进行移动，抵制块24便会通过橡胶垫25挤压在目镜14的外壁，此时，利用橡胶垫25的橡胶材质设置，可以避免抵制块24对目镜14进行抵制时造成对目镜14的损坏，进而避免造成不必要的经济费用的损失。

进一步的，转轮21的内部开设有螺孔，螺杆22的外壁设有与螺孔相适配的外螺纹，螺杆22通过外螺纹螺接于螺孔内部。

在本实施方式中，利用螺孔与外螺纹的设置，使得转轮21的转动能够顺利带动螺杆22进行移动，并利用螺杆22的移动改变抵制块24与转轮21之间的间距，推动抵制块24在容纳槽15的内部进行滑动。

进一步的，调节组件2设有四个，并两两分布于两个筒体的内部。

在本实施方式中，利用两个调节组件2的设置，能够顺利的对两个筒体内部的目镜14进行松紧度的调节，进而使得两个目镜14能够顺利的进行使用。

进一步的，调节组件2还包括两个转轴23，分别位于螺杆22和抵制块24、转轮21和望远镜本体11的连接处，转轮21和螺杆22通过转轴23分别转动连接于望远镜本体11和抵制块24。

在本实施方式中，在转轴23作用下，使得转轮21能够顺利的在望远镜本体11上进行转动，而螺杆22能够顺利在抵制块24上进行转动，并使得抵制块24能够顺利的在容纳槽15的内部进行滑动，并对目镜14进行抵制。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
