专利摘要

本实用新型涉及一种时间型温控计费仪，主要用于中央空调节能控制与集成系统中。目前用于中央空调中的时间型温控计费仪的结构设计不够合理。本实用新型的特点是：包括进风管、连接管、出风管、控制器、温度传感器和风机，所述连接管的一端连接在进风管上，该连接管的另一端连接在出风管上，所述连接管的外壁设置有四个安装座，该四个安装座沿连接管的径向均匀分布，所述控制器中设置有时钟芯片和显示屏，该控制器连接在其中一个安装座上，所述风机安装在连接管内，该风机和控制器连接，所述温度传感器安装在连接管中，该温度传感器和控制器连接。本实用新型的结构简单，设计合理，布局科学，性能可靠，使用方便。

权利要求

1.一种时间型温控计费仪，其特征在于：包括进风管、连接管、出风管、控制器、温度传感器和风机，所述连接管的一端连接在进风管上，该连接管的另一端连接在出风管上，所述连接管的外壁设置有四个安装座，该四个安装座沿连接管的径向均匀分布，所述控制器中设置有时钟芯片和显示屏，该控制器根据需要连接在其中一个安装座上，所述风机安装在连接管内，该风机和控制器连接，所述温度传感器安装在连接管中，该温度传感器和控制器连接。

2.根据权利要求1所述的时间型温控计费仪，其特征在于：所述温度传感器靠近连接管的另一端。

3.根据权利要求1所述的时间型温控计费仪，其特征在于：所述控制器卡接在其中一个安装座上。

说明书

技术领域

本实用新型涉及一种计费仪，尤其是涉及一种时间型温控计费仪，主要用于中央空调节能控制与集成系统中，能够根据用户的风机运行时间进行计量收费。

背景技术

目前用于中央空调中的时间型温控计费仪的结构设计不够合理，布局不够科学，控制器的安装和定位不便，影响控制器上数据的读取，给使用带来不便，从而降低了中央空调系统的整体性能。

实用新型内容

本实用新型的目的在于克服现有技术中存在的上述不足，而提供一种结构简单，设计合理，布局科学，性能可靠，使用方便的时间型温控计费仪。

本实用新型解决上述问题所采用的技术方案是：该时间型温控计费仪的结构特点在于：包括进风管、连接管、出风管、控制器、温度传感器和风机，所述连接管的一端连接在进风管上，该连接管的另一端连接在出风管上，所述连接管的外壁设置有四个安装座，该四个安装座沿连接管的径向均匀分布，所述控制器中设置有时钟芯片和显示屏，该控制器连接在其中一个安装座上，所述风机安装在连接管内，该风机和控制器连接，所述温度传感器安装在连接管中，该温度传感器和控制器连接。

作为优选，本实用新型所述温度传感器靠近连接管的另一端。

作为优选，本实用新型所述控制器卡接在其中一个安装座上。

本实用新型与现有技术相比，具有以下优点和效果：结构简单，设计合理，布局科学，性能可靠，在连接管的外壁设置有四个安装座，控制器可以根据需要连接在其中一个安装座上，便于对控制器的操作，便于读取控制器上的数据，使得本实用新型的使用更加方便。本实用新型能够实现根据风机运行当量时间进行计量收费，同时可以实现温度控制功能。

附图说明

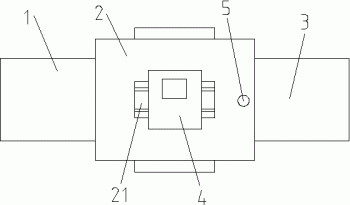

图1是本实用新型实施例中时间型温控计费仪的结构示意图。

具体实施方式

下面结合附图并通过实施例对本实用新型作进一步的详细说明，以下实施例是对本实用新型的解释而本实用新型并不局限于以下实施例。

实施例。

参见图1，本实施例中的时间型温控计费仪包括进风管1、连接管2、出风管3、控制器4、温度传感器5和风机，其中，控制器4中设置有时钟芯片和显示屏。

本实施例中连接管2的一端连接在进风管1上，该连接管2的另一端连接在出风管3上，在连接管2的外壁设置有四个安装座21，该四个安装座21沿连接管2的径向方向均匀分布。

本实施例中的控制器4连接在其中一个安装座21上，通常情况下，该控制器4通过卡接的方式连接在其中一个安装座21上。

本实施例中的风机安装在连接管2内，该风机和控制器4连接，温度传感器5安装在连接管2中，该温度传感器5和控制器4连接，通常情况下，温度传感器5靠近连接管2的另一端，即温度传感器5靠近出风管3处。

本实施例中的控制器4可以根据实际需要选择性的安装在其中一个安装座21上，扩大了控制器4的安装位置，有利于对控制器4的操作，以及读取控制器4上的数据。本实施例中时间型温控计费仪的结构简单，设计合理，布局科学，性能可靠，能够实现根据风机运行当量时间进行计量收费，同时可以实现温度控制功能。

此外，需要说明的是，本说明书中所描述的具体实施例，其零、部件的形状、所取名称等可以不同，本说明书中所描述的以上内容仅仅是对本实用新型结构所作的举例说明。凡依据本实用新型专利构思所述的构造、特征及原理所做的等效变化或者简单变化，均包括于本实用新型专利的保护范围内。本实用新型所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，只要不偏离本实用新型的结构或者超越本权利要求书所定义的范围，均应属于本实用新型的保护范围。
