专利摘要

本实用新型公开了一种用于真空助力器的回位弹簧包括弹簧本体和安装座本体，所述弹簧本体下端设置有安装座本体，所述弹簧本体外部设置有橡胶固定套，所述弹簧本体上设置有阻尼元件，所述安装座本体包括筒状本体部分，所述筒状本体部分一端设置有径向向内的弯折部，所述筒状本体部分另一端设置有径向向外的延伸部，所述筒状本体部分上设置有凸台，所述安装座本体底端设置有防滑纹。本实用新型通过阻尼元件为橡胶片，能够很好的减小弹簧本体的噪音和震动，通过橡胶固定套套接在弹簧本体上，能够很好的减少对弹簧本体的磨损，通过防滑纹呈S形，能够很好的避免安装座本体转动，通过凸台位于安装座本体上部，能够很好的减小弹簧本体和操纵杆的摩擦。

权利要求

1.一种用于真空助力器的回位弹簧，包括弹簧本体(4)和安装座本体(2)，其特征在于:所述弹簧本体(4)下端设置有安装座本体(2)，所述弹簧本体(4)和安装座本体(2)之间设置有磁性件(10)，所述弹簧本体(4)外部设置有橡胶固定套(1)，所述橡胶固定套(1)上设置有卡槽(12)和卡件(11)，所述卡件(11)卡接在卡槽(12)内，所述橡胶固定套(1)内表面设置有凸块(13)，所述凸块(13)卡接在弹簧本体(4)内部，所述弹簧本体(4)上设置有阻尼元件(3)，所述安装座本体(2)包括筒状本体部分(8)，所述筒状本体部分(8)一端设置有径向向内的弯折部(7)，所述筒状本体部分(8)另一端设置有径向向外的延伸部(5)，所述筒状本体部分(8)上设置有凸台(6)，所述安装座本体(2)底端设置有防滑纹(9)。

2.根据权利要求1所述的一种用于真空助力器的回位弹簧，其特征在于：所述阻尼元件(3)为橡胶片。

3.根据权利要求1所述的一种用于真空助力器的回位弹簧，其特征在于：所述橡胶固定套(1)套接在弹簧本体(4)上。

4.根据权利要求1所述的一种用于真空助力器的回位弹簧，其特征在于：所述防滑纹(9)呈S形。

5.根据权利要求1所述的一种用于真空助力器的回位弹簧，其特征在于：所述凸台(6)位于安装座本体(2)上部。

6.根据权利要求1所述的一种用于真空助力器的回位弹簧，其特征在于：所述磁性件(10)为永磁铁。

说明书

技术领域

本实用新型涉及弹簧领域，具体是一种用于真空助力器的回位弹簧。

背景技术

回位弹簧用于真空助力器的操纵杆的轴向复位，现有的回位弹簧存在着许多缺陷，例如工作时噪音和震动较大，无法很好的避免安装座本体转动，无法很好的减小弹簧的磨损，而且无法很好的减小弹簧和安装座本体之间的摩擦，弹簧本体和安装座本体之间连接的稳定性较差。

实用新型内容

本实用新型的目的在于提供一种用于真空助力器的回位弹簧，以解决现有技术中的工作时噪音和震动较大、安装座本体转动、无法很好的减小弹簧的磨损和弹簧和安装座本体之间的摩擦较大问题。

为实现上述目的，本实用新型提供如下技术方案：一种用于真空助力器的回位弹簧，包括弹簧本体和安装座本体，所述弹簧本体下端设置有安装座本体，所述弹簧本体和安装座本体之间设置有磁性件，所述弹簧本体外部设置有橡胶固定套，所述橡胶固定套上设置有卡槽和卡件，所述卡件卡接在卡槽内，所述橡胶固定套内表面设置有凸块，所述凸块卡接在弹簧本体内部，所述弹簧本体上设置有阻尼元件，所述安装座本体包括筒状本体部分，所述筒状本体部分一端设置有径向向内的弯折部，所述筒状本体部分另一端设置有径向向外的延伸部，所述筒状本体部分上设置有凸台，所述安装座本体底端设置有防滑纹。

优选的，所述阻尼元件为橡胶片。

优选的，所述橡胶固定套套接在弹簧本体上。

优选的，所述防滑纹呈S形。

优选的，所述凸台位于安装座本体上部。

优选的，所述磁性件为永磁铁。

与现有技术相比，本实用新型的有益效果是：本实用新型通过阻尼元件为橡胶片，能够很好的减小弹簧本体的噪音和震动，通过橡胶固定套套接在弹簧本体上，能够很好的减少对弹簧本体的磨损，通过防滑纹呈S形，能够很好的避免安装座本体转动，通过凸台位于安装座本体上部，能够很好的减小弹簧本体和操纵杆的摩擦，延长了弹簧本体的使用寿命，通过磁性件为永磁铁，能够很好的提高安装座本体和弹簧本体之间的固定的稳定性，从而很好的避免弹簧本体脱落的状况，结构简单，设计合理。

附图说明

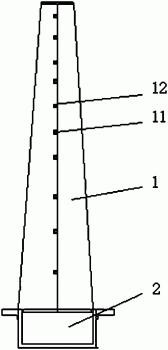

图1为本实用新型的结构示意图。

图2为本实用新型的主视图。

图3为本实用新型的安装座本体俯视图。

图中：1-橡胶固定套、2-安装座本体、3-阻尼元件、4-弹簧本体、5-延伸部、6-凸台、7-弯折部、8-筒状本体部分、9-防滑纹、10-磁性件、11-卡件、12-卡槽、13-凸块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1～3，本实用新型实施例中，一种用于真空助力器的回位弹簧，包括弹簧本体4和安装座本体2，弹簧本体4下端设置有安装座本体2，弹簧本体4和安装座本体2之间设置有磁性件10，弹簧本体4外部设置有橡胶固定套1，橡胶固定套1上设置有卡槽12和卡件11，卡件11卡接在卡槽12内，橡胶固定套1内表面设置有凸块13，凸块13卡接在弹簧本体4内部，弹簧本体4上设置有阻尼元件3，安装座本体2包括筒状本体部分8，筒状本体部分8一端设置有径向向内的弯折部7，筒状本体部分8另一端设置有径向向外的延伸部5，筒状本体部分8上设置有凸台6，安装座本体2底端设置有防滑纹9，使用时，弹簧本体4套接在操纵杆的端部，弹簧本体4和安装座本体2之间的磁铁10能够提高安装的稳定性，橡胶固定套1能够很好的减少对弹簧本体4的磨损，橡胶固定套1上的卡槽12和卡件11能够方便对橡胶固定套1进行更换，橡胶固定套1上的凸块13能够很好的避免弹簧本体4和橡胶固定套1相对滑动，安装座本体2底端的防滑纹9能够很好的避免安装座本体2出现转动的状况，阻尼元件3能够很好的减小弹簧本体4的噪音和震动，凸台6能够很好的减小异响，同时减小了弹簧本体4和操纵杆的摩擦，延长了弹簧本体4的使用寿命，阻尼元件3为橡胶片，橡胶固定套1套接在弹簧本体4上，防滑纹9呈S形，凸台6位于安装座本体2上部，磁性件10为永磁铁。

本实用新型的工作原理是：使用时，弹簧本体4套接在操纵杆的端部，弹簧本体4和安装座本体2之间的磁铁10能够提高安装的稳定性，橡胶固定套1能够很好的减少对弹簧本体4的磨损，橡胶固定套1上的卡槽12和卡件11能够方便对橡胶固定套1进行更换，橡胶固定套1上的凸块13能够很好的避免弹簧本体4和橡胶固定套1相对滑动，安装座本体2底端的防滑纹9能够很好的避免安装座本体2出现转动的状况，阻尼元件3能够很好的减小弹簧本体4的噪音和震动，凸台6能够很好的减小异响，同时减小了弹簧本体4和操纵杆的摩擦，延长了弹簧本体4的使用寿命。
