专利摘要

本实用新型公开了一种旧书自动录入分类回收装置，包括底板和其上端的输送带本体，以及位于输送带本体上方的扫描枪本体，底板的上端设置有第一支架和第二支架，底板上设置有滑槽，第二支架的一端设置有滑块，滑块与滑槽滑动连接，滑槽的底端内壁上设置有第一卡槽和第二卡槽，滑块上插接有拉销，第一支架和第二支架上设置有螺孔，螺孔内螺纹连接有螺杆，两侧的螺杆的上方分别设有第一连接架和第二连接架，第二连接架的一端设置有第二夹块，第一连接架的一端设置有第一夹块。提高了扫描枪本体在对旧书上的条形码扫描时的稳定性以及变换使用灵活性，提高了夹块以及扫描枪本体的高度调节性。

权利要求

1.一种旧书自动录入分类回收装置，包括底板(1)和其上端的输送带本体(2)，以及位于输送带本体(2)上方的扫描枪本体(3)，其特征在于：所述底板(1)的上端设置有第一支架(4)和第二支架(5)，所述底板(1)上设置有滑槽(6)，所述第二支架(5)的一端设置有滑块(7)，滑块(7)与滑槽(6)滑动连接，所述滑槽(6)的底端内壁上设置有第一卡槽(61)和第二卡槽(62)，所述滑块(7)上插接有拉销(8)，所述第一支架(4)和第二支架(5)上设置有螺孔(51)，螺孔(51)内螺纹连接有螺杆(52)，两侧的所述螺杆(52)的上方分别设有第一连接架(10)和第二连接架(9)，所述第二连接架(9)的一端设置有第二夹块(12)，所述第一连接架(10)的一端设置有第一夹块(11)。

2.根据权利要求1所述的一种旧书自动录入分类回收装置，其特征在于：所述第一夹块(11)和第二夹块(12)同时与扫描枪本体(3)的手柄(31)卡接。

3.根据权利要求1所述的一种旧书自动录入分类回收装置，其特征在于：所述第二连接架(9)和第一连接架(10)的一端均设置有环形槽(92)和轴孔(91)，所述螺杆(52)的一端设置有环形块(93)，环形块(93)与环形槽(92)转动卡接，所述螺杆(52)与轴孔(91)转动套接。

4.根据权利要求1所述的一种旧书自动录入分类回收装置，其特征在于：所述滑块(7)上设置有通孔(71)，所述拉销(8)穿过通孔(71)与第二卡槽(62)卡接，所述滑块(7)与拉销(8)之间设置有弹簧(81)。

5.根据权利要求1所述的一种旧书自动录入分类回收装置，其特征在于：所述第一夹块(11)和第二夹块(12)的截面为与手柄(31)截面相匹配的半方形状结构。

6.根据权利要求3所述的一种旧书自动录入分类回收装置，其特征在于：所述环形槽(92)和轴孔(91)相连通。

说明书

技术领域

本实用新型涉及书籍回收技术领域，具体为一种旧书自动录入分类回收装置。

背景技术

现实生活中，看书是人们获取知识的一种途径，而随着人们的成长，每个阶段所使用到的书籍会不一样，这样在以前使用过的旧书可能就不可能进行回看了，而会堆积在家中，占用空间，当地的图书馆会针对这种情况进行旧书回收，这样回收的旧书可以再次给予其他需要阅读的人们进行提供，使知识共享，在进行旧书回收时，需要对不同的种类的旧书进行录入分类，在公开号CN108520290A中记载了一种整理书籍的方法，其主要步骤包括A、首先将书籍按照类别进行分类，将分类好的书籍进行编号，B、将编好号的书籍的条形码首先通过扫描枪进行扫描录入信息，C、将对应书籍放置的书架位置信息、书架的编号通过书籍管理系统软件进行录入，D、经过系统录入后的书籍，全部放置到相应的书架上相应书籍的摆放位置，书架上书籍的到位情况及时录入书籍管理软件系统，E、在书籍信息袋中的书籍信息编表上详细录入书籍信息的位置信息，将写有详细信息的表格放入书籍信息袋中，然而，

1.现有的在对旧书的条形码扫描方式一般是直接一手手持扫描枪，另一只手拿取旧书，再进行扫描，这种方式扫描枪本体在对旧书上的条形码扫描时的稳定性较低，而且变换使用灵活性也较低；

2.另外，其大多不具有环形块转动卡接结构和螺杆调节结构，从而不可以实现夹块以及扫描枪本体进行上下高度的调节，从而降低了夹块以及扫描枪本体的高度调节性。

实用新型内容

本实用新型的目的在于提供一种旧书自动录入分类回收装置，以解决现有技术存在的扫描枪本体在对旧书上的条形码扫描时的稳定性以及变换使用灵活性较低、夹块以及扫描枪本体的高度调节性较低的问题。

为实现上述目的，本实用新型提供如下技术方案：一种旧书自动录入分类回收装置，包括底板和其上端的输送带本体，以及位于输送带本体上方的扫描枪本体，所述底板的上端设置有第一支架和第二支架，所述底板上设置有滑槽，所述第二支架的一端设置有滑块，滑块与滑槽滑动连接，所述滑槽的底端内壁上设置有第一卡槽和第二卡槽，所述滑块上插接有拉销，所述第一支架和第二支架上设置有螺孔，螺孔内螺纹连接有螺杆，两侧的所述螺杆的上方分别设有第一连接架和第二连接架，所述第二连接架的一端设置有第二夹块，所述第一连接架的一端设置有第一夹块。

优选的，所述第一夹块和第二夹块同时与扫描枪本体的手柄卡接。

优选的，所述第二连接架和第一连接架的一端均设置有环形槽和轴孔，所述螺杆的一端设置有环形块，环形块与环形槽转动卡接，所述螺杆与轴孔转动套接。

优选的，所述滑块上设置有通孔，所述拉销穿过通孔与第二卡槽卡接，所述滑块与拉销之间设置有弹簧。

优选的，所述第一夹块和第二夹块的截面为与手柄截面相匹配的半方形状结构。

优选的，所述环形槽和轴孔相连通。

与现有技术相比，本实用新型的有益效果是：

1.通过滑动卡接定位式调节结构，不仅实现了对扫描枪本体稳定的卡接在输送带本体的上方，而且在需要进行手持方式扫描时，可以滑动定位，并方便的将扫描枪本体取下进行使用，整体有效提高了扫描枪本体在对旧书上的条形码扫描时的稳定性以及变换使用灵活性；

2.通过环形块转动卡接结构和螺杆调节结构，实现了夹块以及扫描枪本体进行上下高度的调节，提高了夹块以及扫描枪本体的高度调节性。

附图说明

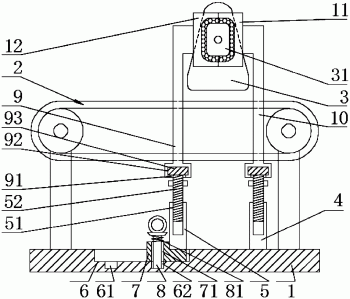

图1为本实用新型的整体结构立面剖视图；

图2为本实用新型的整体结构俯视示意图；

图3为本实用新型的旧书整理录入分类方法的流程框图。

图中：1底板、2输送带本体、3扫描枪本体、31手柄、4第一支架、5 第二支架、51螺孔、52螺杆、6滑槽、61第一卡槽、62第二卡槽、7滑块、 71通孔、8拉销、81弹簧、9第二连接架、91轴孔、92环形槽、93环形块、 10第一连接架、11第一夹块、12第二夹块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1、图2、图3，本实用新型提供一种技术方案：一种旧书自动录入分类回收装置，包括底板1和其上端的输送带本体2，底板1采用铸铁HT200金属板材制成，以及位于输送带本体2上方的扫描枪本体3，输送带本体2为常用的输送设备，其左右侧对称设有辊轴，其中左侧的辊轴下端连接有转动电机，转动电机通过导线连接到外部220V电源排插上，转动电机自带启动开关，辊轴的外部套接有运送皮带，启动转动电机后，转动电机带动辊轴并带动运送皮带移动，扫描枪本体3的型号为14880有线激光扫描枪，其扫描方式有手动式和连续式两种，将扫描枪本体3的扫描方式切换到连续式，这种方式就是只要扫描枪本体3的扫描头下方出现条形码，扫描枪本体3就会自行进行扫码并将该旧书的信息录入到电脑里，然后将旧书放在运送皮带的上端面，并保证每本旧书的条形码在横向方向上对准扫描枪本体3的扫描头位置，可以实现旧书向右的运送，待每本旧书的条形码经过扫描枪本体3 的扫描头下方时，扫描头会进行扫码，并将每本旧书的信息进行录入到电脑里，实现旧书信息的录入，以备后期进行分类回收并放入到相应的书架上，底板1的上端设置有第一支架4和第二支架5，第一支架4的下端与底板1焊接固定，底板1上设置有滑槽6，第二支架5的下端焊接有滑块7，滑块7与滑槽6滑动连接，两者属于滑动卡接状态，在保证滑块7左右滑动的同时并不会从滑槽6上滑脱，滑槽6的底端内壁上设置有第一卡槽61和第二卡槽62，滑块7上插接有拉销8，滑块7上设置有通孔71，拉销8穿过通孔71与第二卡槽62卡接，滑块7与拉销8之间设置有弹簧81，弹簧81为拉伸弹簧，其是承受竖向拉力的螺旋弹簧，其材料截面为圆形，第一支架4和第二支架5 上设置有螺孔51，螺孔51内螺纹连接有螺杆52，两侧的螺杆52的上方分别设有第一连接架10和第二连接架9，第二连接架9的右上端焊接有第二夹块 12，第一连接架10的左上端焊接有第一夹块11，第二连接架9和第一连接架 10的下端均设置有环形槽92和轴孔91，环形槽92和轴孔91相连通，两侧的螺杆52的上端具焊接有环形块93，两侧的螺杆52的外壁面会设置有拨块，方便转动螺杆52，环形块93与环形槽92转动卡接，螺杆52与轴孔91转动套接，该环形转动卡接结构，在保证环形块93以及螺杆52顺畅转动的同时并可以避免螺杆52与环形槽92脱离，第一支架4、第二支架5、第一连接架 10、第二连接架9、第一夹块11，第一夹块11均采用45号钢制成，强度高，稳定性强，第一夹块11和第二夹块12的截面为与手柄31截面相匹配的半方形状结构，第一夹块11和第二夹块12同时与扫描枪本体3的手柄31外壁面卡接。

本实用新型在具体实施时：参阅图1，可以看出，两侧的第一夹块11和第二夹块12已经将扫描枪本体3的手柄31外壁面卡接状态，由于第一夹块 11和第二夹块12的截面为与手柄31截面相匹配的半方形状结构，可以保证在夹持的状态避免手柄31以及扫描枪本体3发生转动的现象，保证扫描枪本体3的扫描头与输送带本体2上输送的旧书的条形码保持水平平齐，实现了对扫描枪本体3稳定的卡接在输送带本体2的上方，并且在需要进行手持方式扫描时，可以向上拉动拉销8并退出第二卡槽62，此时弹簧81拉伸形变，然后向左移动滑块7，带动第二支架5、第二连接架9以及第二夹块12向左平移，待拉销8对准第一卡槽61时，松开拉销8，弹簧81向下回拉，带动拉销8向下移动并卡入第一卡槽61内，即可将第二支架5、第二连接架9以及第二夹块12快速卡接定位，此时第二夹块12不再对手柄31卡接，即可将扫描枪本体3取下使用，整体提高了扫描枪本体3在对旧书上的条形码扫描时的稳定性以及变换使用灵活性；另外，在将扫描枪本体3卡接夹持状态下时，如果需要将扫描枪本体3的扫描头与输送带本体2的运送皮带之间间距调节小一点，可以同时顺时针转动两侧的螺杆52并通过螺孔51的螺纹传动向下移动，通过两侧的第一连接架10和第二连接架9带动第一夹块11和第二夹块12同时向下移动，带动扫描枪本体3的高度向下降，此时扫描枪本体3的扫描头与输送带本体2的运送皮带之间间距会变小，待将该间距调节到合适大小时为止，该合适间距位置比较合适扫描枪本体3的扫描头对较薄书籍的条形码进行扫描即可，提高了第一夹块11和第二夹块12以及扫描枪本体3 的高度调节性。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
