专利摘要

本实用新型公开了一种空间可变的包装箱，包括箱体和箱盖，所述箱体包括箱底、依次套接的若干片折叠片和环形状箱顶，若干片折叠片均垂直于箱底并竖向分布；所述箱盖的一侧面底端与箱顶的一侧面顶端之间通过转轴转动连接，所述箱盖远离转轴的外侧面与所述箱顶远离转轴的外侧面之间采用粘性材料固定。本实用新型箱体采用若干片折叠片，每片折叠片之间均采用套接方式相连，折叠片可以伸长和缩合，使得包装箱内部空间可变，可用于放置不同规格的产品，不占用过多的空间，使用完毕后可折叠回收并多次利用，节约资源。

权利要求

1.一种空间可变的包装箱，其特征在于：包括箱体和箱盖，所述箱体包括箱底、依次套接的若干片折叠片和环形状箱顶，若干片折叠片均垂直于箱底并竖向分布；

依次套接后的若干片折叠片处于拉伸状态时，位于底端的折叠片的底侧边与箱底的边缘相连，位于顶端的折叠片的顶侧边与箱顶的底端相连；箱底、处于拉伸状态的若干片折叠片与箱顶形成顶面开口的箱体；

所述箱盖的一侧面底端与箱顶的一侧面顶端之间通过转轴转动连接，所述箱盖远离转轴的外侧面与所述箱顶远离转轴的外侧面之间采用粘性材料固定；

依次套接后的若干片折叠片处于收缩状态时，若干片折叠片折叠收缩入箱底的边缘内，箱顶位于箱底和箱盖之间。

2.根据权利要求1所述的一种空间可变的包装箱，其特征在于：所述粘性材料为魔术贴或磁力片。

3.根据权利要求1所述的一种空间可变的包装箱，其特征在于：所述箱盖的顶面设有贴示框。

4.根据权利要求3所述的一种空间可变的包装箱，其特征在于：所述箱盖的顶面还设有收纳区，收纳区位于贴示框右侧。

5.根据权利要求2所述的一种空间可变的包装箱，其特征在于：所述魔术贴包括相互粘黏连接的魔术贴子贴和魔术贴母贴。

6.根据权利要求5所述的一种空间可变的包装箱，其特征在于：所述魔术贴子贴粘贴于所述箱盖远离转轴的外侧面。

7.根据权利要求5所述的一种空间可变的包装箱，其特征在于：所述魔术贴母贴粘贴于所述箱顶远离轴承的外侧面。

8.根据权利要求1所述的一种空间可变的包装箱，其特征在于：每片折叠片的外侧面下端均设有同排分布的若干个梯形卡扣，每片折叠片的内侧面均设有竖向分布且与相邻折叠片所设若干个梯形卡扣相匹配的若干个倒梯形卡槽，相邻折叠片通过每个梯形卡扣沿着对应的倒梯形卡槽上下滑动进行套接。

9.根据权利要求8所述的一种空间可变的包装箱，其特征在于：所述梯形卡扣数量为6个。

说明书

技术领域

本实用新型涉及包装器材领域，尤其涉及一种空间可变的包装箱。

背景技术

包装箱在日常生活中较为常见，人们用于盛放物品或者收发快递，现有的包装箱多为固定尺寸，不能根据实际情况改变箱体的大小，要么物品摆放不进去，要么箱体太大，占用空间，且目前的包装箱使用后多作为废旧纸盒卖掉，不能多次利用，造成资源浪费。

实用新型内容

本实用新型的目的在于提供一种空间可变的包装箱，该包装箱可根据物品的大小调整箱体空间的大小，既能放置物品又能节省空间，且可回收并多次利用。

为实现上述目的，本发明的技术方案如下：

一种空间可变的包装箱，包括箱体和箱盖，所述箱体包括箱底、依次套接的若干片折叠片和环形状箱顶，若干片折叠片均垂直于箱底并竖向分布；依次套接后的若干片折叠片处于拉伸状态时，位于底端的折叠片的底侧边与箱底的边缘相连，位于顶端的折叠片的顶侧边与箱顶的底端相连；箱底、处于拉伸状态的若干片折叠片与箱顶形成顶面开口的箱体；所述箱盖的一侧面底端与箱顶的一侧面顶端之间通过转轴转动连接，所述箱盖远离转轴的外侧面与所述箱顶远离转轴的外侧面之间采用粘性材料固定；依次套接后的若干片折叠片处于收缩状态时，若干片折叠片折叠收缩入箱底的边缘内，箱顶位于箱底和箱盖之间。

进一步地，所述粘性材料为魔术贴或磁力片。

进一步地，所述箱盖的顶面设有贴示框。

进一步地，所述箱盖的顶面还设有收纳区，收纳区位于贴示框右侧。

进一步地，所述魔术贴包括相互粘黏连接的魔术贴子贴和魔术贴母贴。

进一步地，所述魔术贴子贴粘贴于所述箱盖远离转轴的外侧面。

进一步地，所述魔术贴母贴粘贴于所述箱顶远离轴承的外侧面。

进一步地，每片折叠片的外侧面下端均设有同排分布的若干个梯形卡扣，每片折叠片的内侧面均设有竖向分布且与相邻折叠片所设若干个梯形卡扣相匹配的若干个倒梯形卡槽，相邻折叠片通过每个梯形卡扣沿着对应的倒梯形卡槽上下滑动进行套接。

进一步地，所述梯形卡扣数量为6个。

与现有技术相比，本实用新型的有益效果是：

本实用新型箱体采用若干片折叠片，每片折叠片之间均采用套接方式相连，折叠片可以伸长和缩合，使得包装箱内部空间可变，可用于放置不同规格的产品，不占用过多的空间，使用完毕后可折叠回收并多次利用，节约资源。

附图说明

图1为本实用新型整体压缩状态图；

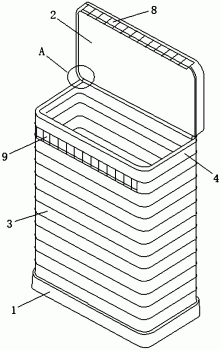

图2为本实用新型整体拉伸状态图；

图3为本实用新型局部放大图；

图4为本实用新型折叠片连接关系侧视截面图；

图5为本实用新型折叠片连接关系俯视截面图。

图中标号：1-箱底；2-箱盖；3-径向折叠片；4-箱顶；51-梯形卡扣；52-倒梯形卡槽；6-收纳框；7-贴示框；8-魔术贴母贴；9-魔术贴子贴；10-转轴。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1至图3所示，本实用新型提供一种空间可变的包装箱，包括箱体和箱盖2，箱体包括箱底1、依次套接的若干片折叠片3和环形状箱顶4，若干片折叠片3均垂直于箱底1并竖向分布；依次套接后的若干片折叠片3处于拉伸状态时，位于底端的折叠片3的底侧边与箱底1的边缘相连，位于顶端的折叠片3的顶侧边与箱顶4的底端相连；箱底1、处于拉伸状态的若干片折叠片3与箱顶4形成顶面开口的箱体；箱盖2的一侧面底端与箱顶4的一侧面顶端之间通过转轴10转动连接，箱盖2远离转轴10的外侧面与箱顶4远离转轴10的外侧面之间采用粘性材料固定；依次套接后的若干片折叠片3处于收缩状态时，若干片折叠片3折叠收缩入箱底1的边缘内，箱顶4位于箱底1和箱盖2之间。

折叠片3可拉伸和收缩，箱体空间可变，摆放物品时可根据物品大小调整空间大小。

所述粘性材料为魔术贴或磁力片。

魔术贴和磁力片均可闭合箱盖2和箱体。

如图1所示，箱盖2的顶面设有贴示框7。

贴示框7可用于放置物品标记信息，如条形码、二维码等。

所述箱盖2的顶面还设有收纳区6，收纳区6位于贴示框7右侧。

收纳区6可放置联系电话、宣传手册、手机或者钥匙等物品。

如图2所示，魔术贴包括相互粘黏连接的魔术贴子贴9和魔术贴母贴8。

魔术贴子贴9和魔术贴母贴8闭合，可使箱盖2与箱体闭合。

所述魔术贴子贴9粘贴于箱盖2远离轴承10的外侧面。

所述魔术贴母贴8粘贴于箱顶4远离轴承10的外侧面。

如图4和图5所示，每片折叠片3的外侧面下端均设有梯形卡扣51，每片折叠片3的内侧面均设有竖向分布且与相邻折叠片所设若干个梯形卡扣51相匹配的若干个倒梯形卡槽52，相邻折叠片通过每个梯形卡扣51沿着对应的倒梯形卡槽52上下滑动进行套接。

所述梯形卡扣51可在倒梯形卡槽52里上下滑动。

所述梯形卡扣51数量为6个。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
