专利摘要

本发明公开了一种无针订书机包括，开口向上的下盒体，内部设有与其开口端面平行的U形卡板；U形卡板的底槽端面为内凹的V形；开口向下的上盒体，下盒体的一个端面与上盒体上对应的一个对面铰接在一起；第一横杆，设置在上盒体内；第一齿轮，可转动的外套在第一横杆上；压板，其第一端固接在齿轮上，随着齿轮转动可与上盒体的开口端面平行；钉板，其一端平滑过渡的固定在于压板的第一端相对的第二端上；第二横杆，设置在上盒体内；第二齿轮，可转动的外套在第二横杆上，与第一齿轮啮合；压杆，与第二齿轮固接，外伸出上盒体。本发明采用压痕架折叠的方式对纸张进行装订，有着结构简单、装订牢固、且不使用耗材的优点。

权利要求

1.一种无针订书机，其特征在于，所述订书机包括有用于固定待订纸张的上盒体和下盒体，下盒体包括有表面用于放置待订纸张的U形卡板，所述U形卡板的底槽端面为内凹的V形；上盒体包括有配合U形卡板压切待订纸张形成舌形卡条的压板；以及穿过U形卡板上的V形内凹用于穿刺待订纸张形成条形卡缝，并将待订纸张舌形卡条卡入条状卡缝的钉板；下盒体开口向上，U形卡板设在下盒体内部，与下盒体的开口端面平行

上盒体开口向下，下盒体和上盒体的所有开口端面一一正对；下盒体的一个端面与上盒体上对应的一个对面铰接在一起；上盒体顶部设有条状开口；

第一横杆，设置在上盒体内，平行于上盒体的开口端面；

第一齿轮，可转动的外套在第一横杆上；

压板的外轮廓为矩形；其第一端固接在齿轮上，随着齿轮转动可与上盒体的开口端面平行；所述压板自由的相对的两边的尺寸和形状与U形卡板的相对的两个内侧端面尺寸形状相同；所述压板与纸张挤压的面为按压面；

钉板的一端平滑过渡的固定在与压板的第一端相对的第二端上；钉板的第一端相对的第二端在订书前，指向下盒体，位于U形卡板的内凹空间的正上方；

第二横杆，设置在上盒体内，平行于上盒体的开口端面；

第二齿轮，可转动的外套在第二横杆上，第二齿轮与第一齿轮啮合，第二齿轮与第一齿轮的直径比大于压板行至上盒体开口端面的行程与压杆下压的行程比；

压杆，与第二齿轮固接，穿过上盒体上的条状开口外伸出上盒体；压杆的投影方向与条状开口平行。

2.根据权利要求1所述的无针订书机，其特征在于，还包括折板；所述压板通过折板与第一齿轮固接；所述折板与压板成直角连接。

3.根据权利要求2所述的无针订书机，其特征在于，所述折板的相对的长边的两端分别与压板和第一齿轮固接；所述压板、钉板和折板成U形设置；

所述折板的长度不低于第一齿轮与折板连接处距离上盒体开口端的最小距离。

4.根据权利要求1～3中任一所述的无针订书机，其特征在于，在订书前，所述压板的下表面还设有刺钉。

5.根据权利要求1～3中任一所述的无针订书机，其特征在于，所述下盒体内还设有相对设置的两组活动挡组；所述活动挡组包括，

定位杆，设置在下盒体内，位于U形卡板正下方，与U形卡板的相对的两个内侧端面平行；

L形的挡板；一端可转动的外套在定位杆；两个L形的挡板的一端均可转动的套在定位杆上，自然状态下的两个弹簧卡凸分别与两个L形的挡板的转折处接触，两个L形的挡板的另一端这间的距离小于两个定位杆之间的距离，大于钉板最宽处的宽度；

弹簧卡凸；设置在下盒体内，位于L形的挡板的下方，随着L形挡板的转动而伸缩。

6.根据权利要求5所述的无针订书机，其特征在于，所述压板的按压面相对的表面的边部设有与弹簧卡凸匹配的滑槽。

7.根据权利要求1所述的无针订书机，其特征在于，所述压板的按压面倒角设置。

8.根据权利要求7所述的无针订书机，其特征在于，所述U形卡板的上表面与压板的按压面进行剪切处设有倒角。

9.根据权利要求1所述的无针订书机，其特征在于，所述钉板包括，

导向部，一端与压板固接，与压板成钝角设置；

穿刺部，一端与导向部的另一端固接；所述穿刺部的另一端在订书前，指向下盒体，所述导向部和穿刺部的正向投影位于U形卡板的内凹内。

10.根据权利要求1～3、6、7、8、9中任一所述的无针订书机，其特征在于，还包括复位弹簧，所述复位弹簧设置在压杆和上盒体之间。

说明书

技术领域

本发明涉及养殖领域，具体涉及一种无针订书机。

背景技术

订书机被广泛的用在办公中，特别是在装订打印材料时，现有的订书机多采用订书钉将多张纸质材料装订起来。

常规的订书机必须要采用耗材才能装订，即订书钉，订书钉由金属制成，容易生锈，而且在回收纸张的过程中需要分离后在处理，比如采用碎纸机进行碎纸时，又比如废纸回收打浆时，都必须要将铁定与废纸分离。同时实际在日常办公中，装订的大多数材料其纸张数量较少，整体装订厚度较薄，一味地使用订书针也是一种资源浪费。

公开号为CN109664631A，名为一种无针订书机的专利、公开号为CN109693466A，名为一种压合式无针订书机、公开号为CN209126350U，名为一种压纹式无针订书机的专利均公开了无钉订书机的方案，同时也都是采用压紧产生压痕等方式进行装订，此装订仅仅通过压痕实现，固定效果差，同时随着翻动次数的增多，纸张非常容易散落。

公开号为CN202428859U，名为无针订书机的专利也公开了一种无针订书方案，采用穿刺纸张，再将纸张进行穿插固定。该方案仅对纸张进行穿插，没有对装订后的整体进行按压，因此穿插的舌形片在纸张的回复力的作用下将从条形缝口中抽出，同时仅仅通过穿插的方式对纸张进行固定，固定的效果也较差。

发明内容

有鉴于现有技术的上述缺陷，本发明的目的就是提供一种无针订书机，采用压痕架折叠的方式对纸张进行装订，有着结构简单、装订牢固、且不使用耗材的优点。

本发明的目的是通过这样的技术方案实现的：

一种无针订书机，所述订书机包括有用于固定待订纸张的上盒体和下盒体，下盒体包括有表面用于放置待订纸张的U形卡板，所述U形卡板的底槽端面为内凹的V形；上盒体包括有配合U形卡板压切待订纸张形成舌形卡条的压板；以及穿过U形卡板上的V形内凹用于穿刺待订纸张形成条形卡缝，并将待订纸张舌形卡条卡入条状卡缝的钉板；

下盒体开口向上，U形卡板设在下盒体内部，与下盒体的开口端面平行；

上盒体开口向下，下盒体和上盒体的所有开口端面一一正对；下盒体的一个端面与上盒体上对应的一个对面铰接在一起；上盒体顶部设有条状开口；

第一横杆，设置在上盒体内，平行于上盒体的开口端面；

第一齿轮，可转动的外套在第一横杆上；

压板的外轮廓为矩形；其第一端固接在齿轮上，随着齿轮转动可与上盒体的开口端面平行；所述压板自由的相对的两边的尺寸和形状与U形卡板的相对的两个内侧端面尺寸形状相同；所述压板与纸张挤压的面为按压面；

钉板的一端平滑过渡的固定在与压板的第一端相对的第二端上；钉板的第一端相对的第二端在订书前，指向下盒体，位于U形卡板的内凹空间的正上方；

第二横杆，设置在上盒体内，平行于上盒体的开口端面；

第二齿轮，可转动的外套在第二横杆上，第二齿轮与第一齿轮啮合，第二齿轮与第一齿轮的直径比大于压板行至上盒体开口端面的行程与压杆下压的行程比；

压杆，与第二齿轮固接，穿过上盒体上的条状开口外伸出上盒体；压杆的投影方向与条状开口平行。

进一步地，还包括折板；所述压板通过折板与第一齿轮固接；所述折板与压板成直角连接。

进一步地，所述折板的相对的长边的两端分别与压板和第一齿轮固接；所述压板、钉板和折板成U形设置；

所述折板的长度不低于第一齿轮与折板连接处距离上盒体开口端的最小距离。

进一步地，在订书前，所述压板的下表面还设有刺钉。

进一步地，所述下盒体内还设有相对设置的两组活动挡组；所述活动挡组包括，

定位杆，设置在下盒体内，位于U形卡板正下方，与U形卡板的相对的两个内侧端面平行；

L形的挡板；一端可转动的外套在定位杆；两个L形的挡板的一端均可转动的套在定位杆上，自然状态下的两个弹簧卡凸分别与两个L形的挡板的转折处接触，两个L形的挡板的另一端这间的距离小于两个定位杆之间的距离，大于钉板最宽处的宽度。

弹簧卡凸；设置在下盒体内，位于L形的挡板的下方，随着L形挡板的转动而伸缩。

进一步地，所述压板的按压面相对的表面的边部设有与弹簧卡凸匹配的滑槽。

进一步地，所述压板的按压面倒角设置。

进一步地，所述U形卡板的上表面与压板的按压面进行剪切处设有倒角。

进一步地，所述钉板包括，

导向部，一端与压板固接，与压板成钝角设置；

穿刺部，一端与导向部的另一端固接；所述穿刺部的另一端在订书前，指向下盒体，所述导向部和穿刺部的正向投影位于U形卡板的内凹内。

进一步地，还包括复位弹簧，所述复位弹簧设置在压杆和上盒体之间。

由于采用了上述技术方案，本发明具有如下的优点：

通过钉板的穿插，减少了剪切纸张的阻力，同时将剪切的舌形部形成一个尖锐部，方便后续的穿插。通过压板实现对纸张的剪切和挤压，从而使得纸张与纸张之间形成压痕，加强纸张之间的连接；通过压板的转动，实现对纸张的折叠，同时随之转动的钉板将折叠后的舌形部穿插到装订的纸张中。整个装订方式包含挤压和折叠，同时对挤压和折叠均进行了最佳方案的优化，使得纸张的装订效果更好。

本发明的其他优点、目标和特征在某种程度上将在随后的说明书中进行阐述，并且在某种程度上，基于对下文的考察研究对本领域技术人员而言将是显而易见的，或者可以从本发明的实践中得到教导。本发明的目标和其他优点可以通过下面的说明书和权利要求书来实现和获得。

附图说明

本发明的附图说明如下：

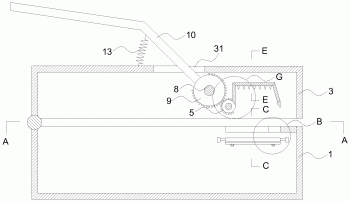

图1为一种无针订书机的剖视结构示意图。

图2为图1中A-A剖结构示意图。

图3为图1中B处放大结构示意图。

图4为图1中C-C剖结构示意图。

图5为图4中D处放大结构示意图。

图6为图1中E-E剖结构示意图。

图7为图6中F处放大结构示意图。

图8为图1中G处放大结构示意图。

图中：1.下盒体；2.U形卡板；21.内凹；3.上盒体；31.条状开口；4.第一横杆；5.第一齿轮；6.压板；61.按压面；62.刺钉；63.滑槽；71.导向部；72.穿刺部；8.第二横杆；9.第二齿轮；10.压杆；11.折板；121.定位杆；122.挡板；123.弹簧卡凸；13.复位弹簧。

具体实施方式

下面结合附图和实施例对本发明作进一步说明。

实施例：

如图1至图8所示，

一种无针订书机，包括有用于固定待订纸张的上盒体1和下盒体3，下盒体3包括有表面用于放置待订纸张的U形卡板2，所述U形卡板2的底槽端面为内凹21的V形；上盒体包括有配合U形卡板2压切待订纸张形成舌形卡条的压板6；以及穿过U形卡板2上的V形内凹21用于穿刺待订纸张形成条形卡缝，并将待订纸张舌形卡条卡入条状卡缝的钉板；

下盒体1开口向上，U形卡板2设在下盒体3内部，与下盒体3的开口端面平行；所述U形卡板2的底槽端面为内凹21的V形；

上盒体3开口向下，下盒体1和上盒体3的所有开口端面一一正对；下盒体1的一个端面与上盒体3上对应的一个对面铰接在一起；上盒体3顶部设有条状开口31；

第一横杆4，设置在上盒体3内，平行于上盒体3的开口端面；

第一齿轮5，可转动的外套在第一横杆4上；

压板6的外轮廓为矩形；其第一端固接在齿轮上，随着齿轮转动可与上盒体3的开口端面平行；所述压板6自由的相对的两边的尺寸和形状与U形卡板2的相对的两个内侧端面尺寸形状相同；所述压板6与纸张挤压的面为按压面61；

钉板的一端平滑过渡的固定在与压板6的第一端相对的第二端上；钉板的第一端相对的第二端在订书前，指向下盒体1，位于U形卡板2的内凹21空间的正上方；

第二横杆8，设置在上盒体3内，平行于上盒体3的开口端面；

第二齿轮9，可转动的外套在第二横杆8上，第二齿轮9与第一齿轮5啮合，第二齿轮9与第一齿轮5的直径比大于压板6行至上盒体3开口端面的行程与压杆10下压的行程比；

压杆10，与第二齿轮9固接，穿过上盒体3上的条状开口31外伸出上盒体3；压杆10的投影方向与条状开口31平行。

通过钉板的穿插，减少了剪切纸张的阻力，同时将剪切的舌形部形成一个尖锐部，方便后续的穿插。通过压板6实现对纸张的剪切和挤压，从而使得纸张与纸张之间形成压痕，加强纸张之间的连接；通过压板6的转动，实现对纸张的折叠，同时随之转动的钉板将折叠后的舌形部穿插到装订的纸张中。整个装订方式包含挤压和折叠，同时对挤压和折叠均进行了最佳方案的优化，使得纸张的装订效果更好。

本实施例中，还包括折板11；所述压板6通过折板11与第一齿轮5固接；所述折板11与压板6成直角连接。

由于第一横杆4处于上盒体3开口端面上方，因此压板6直接转动的话将无法把剪切的舌状纸片进行有力的压折，有可能出现穿插后的舌状纸片从钉板打出的条形缝从滑出。通过设置折板11后，压板6可以将舌状纸片全部进行按压折叠，降低舌状纸片从钉板打出的条形缝从滑出的可能性。

本实施例中，所述折板11的相对的长边的两端分别与压板6和第一齿轮5固接；所述压板6、钉板和折板11成U形设置；

所述折板11的长度不低于第一齿轮5与折板11连接处距离上盒体3开口端的最小距离。

为了实现最佳的按压折叠效果，需要对折板11的长度进行设计，使得装订的纸张都可以实现较好的固定。

本实施例中，在订书前，所述压板6的下表面还设有刺钉62。

通过刺钉62可以将若干纸张穿透，从而在穿透区域形成相互挤压，进而实现压痕的效果(即挤压固定的效果)。

本实施例中，所述下盒体1内还设有相对设置的两组活动挡组；所述活动挡组包括，

定位杆121，设置在下盒体1内，位于U形卡板2正下方，与U形卡板2的相对的两个内侧端面平行；

L形的挡板122；一端可转动的外套在定位杆121；两个L形的挡板122的一端均可转动的套在定位杆121上，自然状态下的两个弹簧卡凸123分别与两个L形的挡板122的转折处接触，两个L形的挡板122的另一端之间的距离小于两个定位杆121之间的距离，大于钉板最宽处的宽度。

弹簧卡凸123；设置在下盒体1内，位于L形的挡板122的下方，随着L形挡板122的转动而伸缩。

为了将舌形纸片的末端进行折叠，方便后续的穿插，因此设置此结构，同时此结构可以加强舌形纸片的周围和舌形纸片剪切处的按压力度，形成有效的压痕效果。

本实施例中，所述压板6的按压面61相对的表面的边部设有与弹簧卡凸123匹配的滑槽63。

在装订完成后，压板6将需要复位才能进行下一次的装订，此时压板6将反向转动，此时设置一个压板6与弹簧卡凸123配合的滑槽63，可以保证压板6可以顺利的复位。

本实施例中，所述压板6的按压面61倒角设置。

设置倒角可以减缓压板6与U形卡板2之间的剪刀效果(两个锋利面的相互挤压)，使得纸张在剪切前就被有效的挤压，可以有效的增强压痕效果。

本实施例中，所述U形卡板2的上表面与压板6的按压面61进行剪切处设有倒角。

此设置与按压面61设置倒角相同原理和效果。

本实施例中，所述钉板包括，

导向部71，一端与压板6固接，与压板6成钝角设置；

穿刺部72，一端与导向部71的另一端固接；所述穿刺部72的另一端在订书前，指向下盒体1，所述导向部71和穿刺部72的正向投影位于U形卡板2的内凹21内。

为了使得钉板可以有效的进行穿刺、导向，设置导向部71和穿刺部72。

本实施例中，还包括复位弹簧13，所述复位弹簧13设置在压杆10和上盒体3之间。

为了方便多次使用，减少操作步骤，设置复位弹簧13。

本实施例中的无针订书机是这样使用的，将上盒体3和下盒体1掰开成合页状，将需要装订的纸张放置到上盒体3和下盒体1之间，将上上盒体3下压使得上盒体3和下盒体1的端面对纸张进行固定。

按压压杆10，压杆10围绕第二横杆8转动，从而使得第二齿轮9转动，带动第一齿轮5转动。第一齿轮5上的折板11、压板6以及钉板围绕第一横杆4转动。

钉板的穿刺部72穿过纸张，纸张在挡板122和导向部71的作用下，纸张被撕开，撕裂部的纸张顺着导向部71堆积，堆积的部分为三角形。

随着压杆10的继续下压，此时压板6上的刺钉62开始穿刺纸张，在纸张上形成穿刺孔。

压杆10继续下压，压板6和U形卡板2对纸张进行挤压。当压杆10下压达到一定的量后，压板6和U形卡板2将纸张剪切，此时剪切形成舌形，同时挡板122围绕定位杆121顺时针转动。

随着压杆10继续下压，压板6继续围绕第一横杆4转动，此时穿刺部72从下往上将纸张穿刺，形成条状缝隙；压杆10继续下压，在导向部71和穿刺部72堆积的纸张穿过条状缝隙。

当压板6上的钉刺从下往上将纸张穿刺后，此时松开压杆10，在复位弹簧13的作用下，压板6围绕第一横杆4反向转动，最后压板6复位。此时再将上盒体3和下盒体1张开，取出装订完成的纸张即可。

最后说明的是，以上实施例仅用以说明本发明的技术方案而非限制，尽管参照较佳实施例对本发明进行了详细说明，本领域的普通技术人员应当理解，可以对本发明的技术方案进行修改或者等同替换，而不脱离本技术方案的宗旨和范围，其均应涵盖在本发明的权利要求范围当中。
