专利摘要

本实用新型公开了一种机械自动化压平装置，包括支脚和底座板，底座板下端从前之后依次通过焊接设有支脚，底座板内端表面前后通过螺丝固定设有伸缩板，底座板上端表面前侧均通过螺丝固定设有支柱，支柱上端表面通过焊接固定设有承重板，承重板上端表面螺丝固定设有调节箱，调节箱内端表面从上至下依次开设有调节孔，调节孔内套装设有压边轴，支柱后侧均设有固定架通过焊接固定设有底座板上，固定架左端表面通过螺丝固定设有电机，固定架内端轴承活动套装设有传动轴，固定架后侧均设有电动伸缩杆通过螺丝固定在底座板上；本实用新型具备了对不同厚度的物体方便进行调节，对压平物体的边角进行防褶处理，提高了工作的效率的优点。

权利要求

1.一种机械自动化压平装置，其特征在于：包括支脚(2)和底座板(1)，所述底座板(1)下端从前之后依次通过焊接设有支脚(2)，所述底座板(1)内端表面前后通过螺丝固定设有伸缩板(3)，所述底座板(1)上端表面前侧均通过螺丝固定设有支柱(4)，所述支柱(4)上端表面通过焊接固定设有承重板(5)，所述承重板(5)上端表面螺丝固定设有调节箱(6)，所述调节箱(6)内端表面从上至下依次开设有调节孔(7)，所述调节孔(7)内套装设有压边轴(8)，所述支柱(4)后侧均设有固定架(9)通过焊接固定设有底座板(1)上，所述固定架(9)左端表面通过螺丝固定设有电机(10)，所述固定架(9)内端轴承活动套装设有传动轴(11)，所述固定架(9)后侧均设有电动伸缩杆(12)通过螺丝固定在底座板(1)上，所述电动伸缩杆(12)上端表面通过焊接固定设有承重架(13)，所述承重架(13)内焊接套装固定设有轴承箱(14)，所述轴承箱(14)内套装设有下压轴(15)，所述电动伸缩杆(12)后侧设有柱架(16)通过焊接固定在底座板(1)上，所述柱架(16)右侧上方镶嵌设有操作箱(17)，所述操作箱(17)前端表面从左至右依次镶嵌设有传动开关(18)和伸缩开关(19)，所述操作箱(17)内部螺丝固定设有处理器(20)，所述柱架(16)前端表面上方均焊接固定设有固定块(21)，所述固定块(21)内端活动套装设有上压轴(22)。

2.根据权利要求1所述的一种机械自动化压平装置，其特征在于：所述上压轴(22)和下压轴(15)结构相同，并左右两端均设有活动轴承，所述固定块(21)和轴承箱(14)内端均开设有活动卡槽。

3.根据权利要求1所述的一种机械自动化压平装置，其特征在于：所述电机(10)的转动轴通过铰链套装在传动轴(11)上。

4.根据权利要求1所述的一种机械自动化压平装置，其特征在于：所述调节箱(6)设有两个，并内端上方均活动套装两个压边轴(8)。

5.根据权利要求1所述的一种机械自动化压平装置，其特征在于：所述传动开关(18)通过线缆分别连接处理器(20)和电机(10)上，所述伸缩开关(19)通过线缆分别连接在处理器(20)和电动伸缩杆(12)上。

6.根据权利要求1所述的一种机械自动化压平装置，其特征在于：所述伸缩板(3)型号：LC21，所述电机(10)型号：192ZDC，所述电动伸缩杆(12)型号：KM01。

说明书

技术领域

本实用新型涉及自动化压平技术领域，具体涉及为一种机械自动化压平装置。

背景技术

压平机是一种只要用于薄纸、皮革的等设备进行压平的专用设备，机油压紧、压平、整形等功能，压平机一般是由上下压轴、上下机架、铰链组、链条、皮带轮、减速箱、电机、调节手轮等部件组成的。

现有技术中，不能对不同厚度物体进行压平处理，对于不同厚度物体进行压平，需要更换不同的压平装置进行压平时，一般在上面直接进行更换，操作空间小，不方便自由调节和对物体的边角进行防褶处理，所以需要一种机械自动化压平装置。

实用新型内容

本实用新型的目的在于提供一种机械自动化压平装置，具备了对不同厚度的物体方便进行调节，对压平物体的边角进行防褶处理，提高了工作的效率的优点，解决了现有技术的问题。

为实现上述目的，本实用新型提供如下技术方案：一种机械自动化压平装置，包括支脚和底座板，所述底座板下端从前之后依次通过焊接设有支脚，所述底座板内端表面前后通过螺丝固定设有伸缩板，所述底座板上端表面前侧均通过螺丝固定设有支柱，所述支柱上端表面通过焊接固定设有承重板，所述承重板上端表面螺丝固定设有调节箱，所述调节箱内端表面从上至下依次开设有调节孔，所述调节孔内套装设有压边轴，所述支柱后侧均设有固定架通过焊接固定设有底座板上，所述固定架左端表面通过螺丝固定设有电机，所述固定架内端轴承活动套装设有传动轴，所述固定架后侧均设有电动伸缩杆通过螺丝固定在底座板上，所述电动伸缩杆上端表面通过焊接固定设有承重架，所述承重架内焊接套装固定设有轴承箱，所述轴承箱内套装设有下压轴，所述电动伸缩杆后侧设有柱架通过焊接固定在底座板上，所述柱架右侧上方镶嵌设有操作箱，所述操作箱前端表面从左至右依次镶嵌设有传动开关和伸缩开关，所述操作箱内部螺丝固定设有处理器，所述柱架前端表面上方均焊接固定设有固定块，所述固定块内端活动套装设有上压轴。

优选的，所述上压轴和下压轴结构相同，并左右两端均设有活动轴承，所述固定块和轴承箱内端均开设有活动卡槽。

优选的，所述电机的转动轴通过铰链套装在传动轴上。

优选的，所述调节箱设有两个，并内端上方均活动套装两个压边轴。

优选的，所述传动开关通过线缆分别连接处理器和电机上，所述伸缩开关通过线缆分别连接在处理器和电动伸缩杆上。

优选的，所述伸缩板型号：LC21，所述电机型号：192ZDC，所述电动伸缩杆型号：KM01。

与现有技术相比，本实用新型的有益效果如下：

1.一种机械自动化压平装置，通过底座板内端的伸缩板方便自由手动调节压平物体的宽度，支柱上的承重板方便对调节箱进行安装固定，调节箱上的调节孔方便调节压边轴的咬合距离，从而达到对不同厚度的物体进行边角防褶，更加的方便。

2.一种机械自动化压平装置，通过电动伸缩杆带动承重架上的轴承箱进行上下移动，轴承箱内的下压轴和固定块内的上压轴方便留有空隙，到达对不同厚度的物体进行压平处理。

附图说明

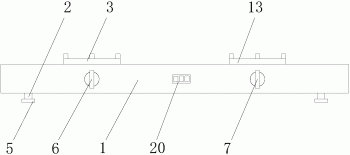

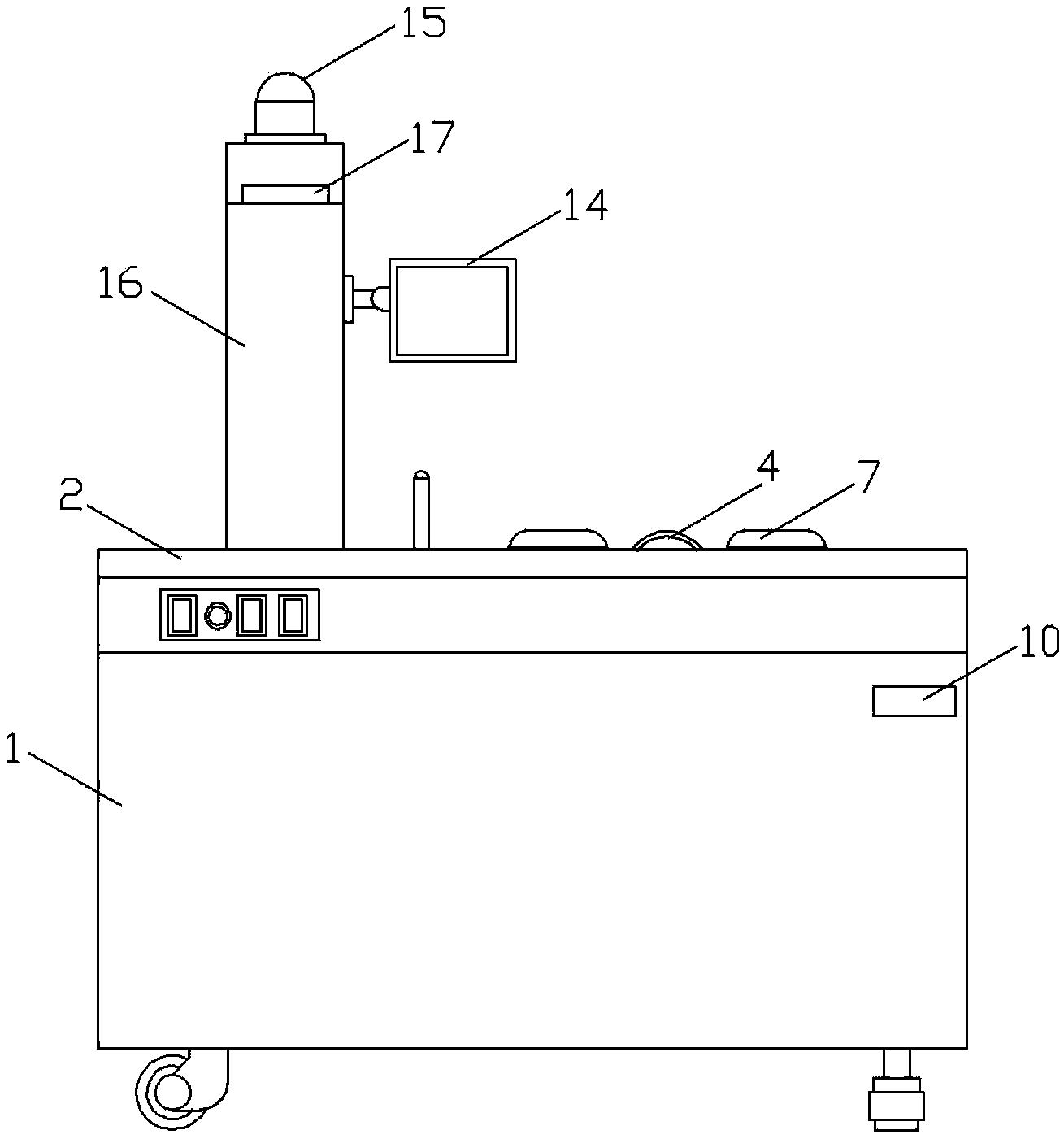

图1为本实用新型一种机械自动化压平装置的整体结构示意图；

图2为本实用新型一种机械自动化压平装置的压边轴结构连接图；

图3为本实用新型一种机械自动化压平装置的密调节箱结构图；

图4为本实用新型一种机械自动化压平装置的操作箱结构图；

图5为本实用新型一种机械自动化压平装置的操作箱内部结构图。

图中标注说明：1底座板、2支脚、3伸缩板、4支柱、5承重板、6调节箱、7调节孔、8压边轴、9固定架、10电机、11传动轴、12电动伸缩杆、13承重架、14轴承箱、15下压轴、16柱架、17操作箱、18传动开关、19伸缩开关、20处理器、21固定块、22上压轴。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例，基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在本实用新型的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

实施例1：

请参阅图1、2、3，一种机械自动化压平装置，包括支脚2和底座板1，底座板1下端从前之后依次通过焊接设有支脚2，底座板1内端表面前后通过螺丝固定设有伸缩板3，伸缩板3型号：LC21，底座板1上端表面前侧均通过螺丝固定设有支柱4，支柱4上端表面通过焊接固定设有承重板5，承重板5上端表面螺丝固定设有调节箱6，调节箱6内端表面从上至下依次开设有调节孔7，调节孔7内套装设有压边轴8，支柱4后侧均设有固定架9通过焊接固定设有底座板1上，固定架9左端表面通过螺丝固定设有电机10，电机10型号：192ZDC，固定架9内端轴承活动套装设有传动轴11；通过底座板1下的支脚2有效的支撑地面，保证了设备运行的稳定，伸缩板3方便手动调节对不同宽度的物体，支柱4固定在底座板1的上端前侧，承重板5方便支撑调节箱6，压边轴8通过安装在调节箱6右端依次开设有的调节孔7内，从而达到对不同厚度的物体进行边角除褶，固定架9方便活动套装传动轴11，保证了传动轴11的正常旋转，电机10通过铰链带动传动轴11旋转，从而对压平的物体进行传送的效果；

实施例2：

请参阅图1、4、5，一种机械自动化压平装置，包括电动伸缩杆12和固定架9，固定架9后侧均设有电动伸缩杆12通过螺丝固定在底座板1上，电动伸缩杆12型号：KM01，电动伸缩杆12上端表面通过焊接固定设有承重架13，承重架13内焊接套装固定设有轴承箱14，轴承箱14内套装设有下压轴15，电动伸缩杆12后侧设有柱架16通过焊接固定在底座板1上，柱架16右侧上方镶嵌设有操作箱17，操作箱17前端表面从左至右依次镶嵌设有传动开关18和伸缩开关19，操作箱17内部螺丝固定设有处理器20，柱架16前端表面上方均焊接固定设有固定块21，固定块21内端活动套装设有上压轴22，上压轴22和下压轴15结构相同，并左右两端均设有活动轴承，固定块21和轴承箱14内端均开设有活动卡槽，电机10的转动轴通过铰链套装在传动轴11上，调节箱6设有两个，并内端上方均活动套装两个压边轴8，传动开关18通过线缆分别连接处理器20和电机10上，伸缩开关19通过线缆分别连接在处理器20和电动伸缩杆12上；通过线缆的连接，保证了设备的通电性，电动伸缩杆12上下伸缩带动承重架13和轴承箱14，由于轴承箱14内端活动套装的下压轴15方便调节对柱架16上固定块21内端的上压轴22的空隙，从而达到对不同厚度的物体进行调节压平处理，操作箱17方便对设备的功能进行操作控制，传动开关18和伸缩开关19是设备的功能按钮，处理器20增加了对设备的功能的控制。

工作原理：一种机械自动化压平装置，通过外接电源连接在操作箱17上，传动开关18通过线缆分别连接处理器20和电机10上，伸缩开关19通过线缆分别连接在处理器20和电动伸缩杆12上；通过线缆的连接，保证了设备的通电性，底座板1下的支脚2有效的支撑地面，保证了设备运行的稳定，伸缩板3方便手动调节对不同宽度的物体，支柱4固定在底座板1的上端前侧，承重板5方便支撑调节箱6，工作人员将需要压平的物体通过缠绕在压边轴8、传动轴11、下压轴15和上压轴22上，打开传动开关18由于处理器20控制电机10的旋转速度，电机10通电旋转，通过铰链带动传动轴11旋转，从而达到对物体的移动，调节箱6内端的两个压边轴8相互咬合对物体的边角进行防褶处理，压边轴8通过安装在调节箱6右端依次开设有的调节孔7内，从而达到对不同厚度的物体进行边角除褶，传动轴11将防褶后的物体传送到下压轴15上，打开伸缩开关19，由处理器20控制电动伸缩杆12上下伸缩，并带动承重架13和轴承箱14，由于轴承箱14内端活动套装的下压轴15方便对柱架16上固定块21内端的上压轴22的空隙调节，从而达到对不同厚度的物体进行调节压平处理。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点，对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型；因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内，不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
