专利摘要

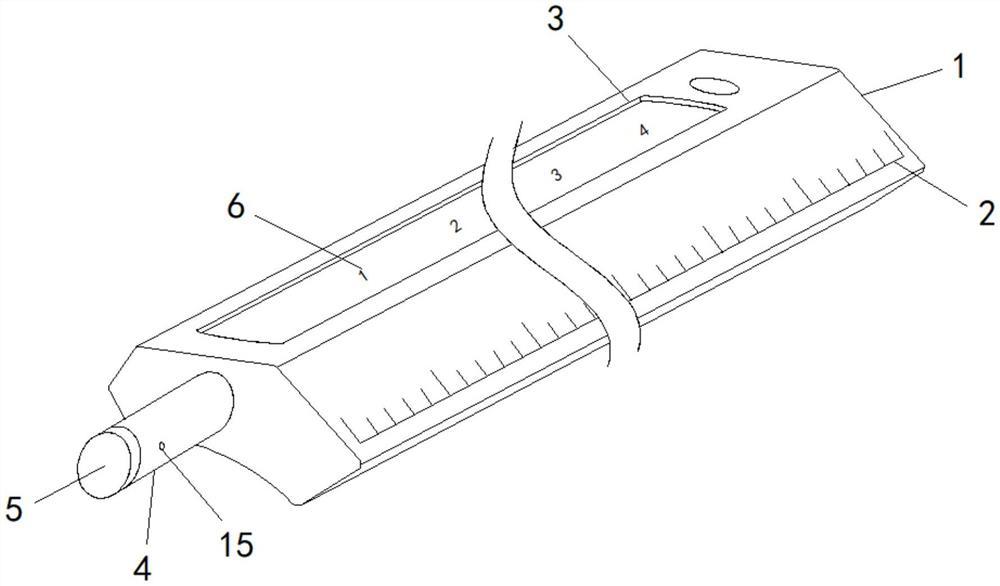

本实用新型公开了一种平面设计用多功能测量工具,包括底板,底板上设置有长形槽,长形槽的右端通过销轴铰接有第一直尺,第一直尺包括尺身、尺柄和角度测试杆,角度测试杆的下端设置有以销轴为圆心的角度板,通过角度测试杆与角度板上的刻度来显示出角度值,底板上还设置有第二直尺,第二直尺通过铰链铰接在底板的侧壁上,第二直尺上设置有第二支撑腿,第二支撑腿与第二直尺滑动连接,第二支撑腿的底部固定画笔,底板上固定有第一支撑腿,第一支撑腿的底部固定连接有固定针,第一支撑腿与第二支撑腿的轴线平行;本实用新型可实现水平测量、垂直度测量、水平画线、画任意角度斜线以及画圆的功能,功能多样,满足平面的画线要求,降低携带工具数量。
权利要求
1.一种平面设计用多功能测量工具,包括底板,其特征在于,所述底板上设置有长形槽,所述长形槽的右端通过销轴铰接有第一直尺,所述第一直尺包括尺身、尺柄和角度测试杆,所述尺身与尺柄固定连接,所述尺柄铰接在底板上,所述角度测试杆与尺柄固定连接,所述角度测试杆与尺身平行设置,所述角度测试杆的下端设置有以销轴为圆心的角度板,所述底板上还设置有第二直尺,所述第二直尺通过铰链铰接在底板的侧壁上,所述第二直尺上设置有第二支撑腿,所述第二支撑腿与第二直尺滑动连接,所述第二支撑腿的底部固定画笔,所述底板上固定有第一支撑腿,所述第一支撑腿的底部固定连接有固定针,所述第一支撑腿与第二支撑腿的轴线平行。
2.根据权利要求1所述的平面设计用多功能测量工具,其特征在于,所述第二直尺上设置有滑槽,所述第二支撑腿上固定有滑块,所述滑槽与滑块相适配。
3.根据权利要求1所述的平面设计用多功能测量工具,其特征在于,所述固定针与第一支撑腿的底部相平齐。
4.根据权利要求3所述的平面设计用多功能测量工具,其特征在于,所述画笔与第二支撑腿的上部相平齐。
5.根据权利要求1所述的平面设计用多功能测量工具,其特征在于,所述底板的右端侧壁上固定有圆形手柄。
