专利摘要

违法停车罚单防水夹板装置，包括底板，底板的前表面上侧固定有夹持口朝下的夹子，夹子的夹持口内夹设有位于底板上的告知单，告知单的上侧设有由一排缺口形成的易撕口，底板的前表面右侧通过合页铰接有防水盖，防水盖的前表面设有海绵层；底板前表面的左侧固定有套环；综上所述，本实用新型结构简单，使用聚乙烯塑料替代纸质的告知单，成本低、耐用、防水，方便了交警在雨天对违章行为进行处罚。

权利要求

1.违法停车罚单防水夹板装置，其特征在于：包括底板，底板的前表面上侧固定有夹持口朝下的夹子，夹子的夹持口内夹设有位于底板上的告知单，告知单的上侧设有由一排缺口形成的易撕口，底板的前表面右侧通过合页铰接有防水盖，防水盖的前表面设有海绵层；底板前表面的左侧固定有套环，套环上插设有防水笔；防水盖的右侧边开设有置放槽，防水盖的上侧边开设有用于容纳夹子的缺口；防水盖的右侧边固定有磁条，底板的左侧边固定有与磁条相配合的铁条。

2.根据权利要求1所述的违法停车罚单防水夹板装置，其特征在于：告知单由聚乙烯塑料制成。

3.根据权利要求1所述的违法停车罚单防水夹板装置，其特征在于：所述的防水笔为标签笔。

说明书

技术领域

本实用新型涉及一种违法停车罚单防水夹板装置。

背景技术

随着我国经济的快速发展，私家车已经成为一种较普遍的代步工具。与此同时，城市中违章停车的现象也愈发严重。这种违法行为有许多危害：一是严重影响交通秩序，往往成为交通堵塞的原因：二是诱发交通事故，因不按规定停车造成的追尾事故是交通事故的主要类型之一；三是影响城市的形象；四是引起不良的连锁反应，机动车不守规矩乱停车，非机动车、电动车等交通工具都会效仿。

违章停车是指车辆停放违反《中华人民共和国道路交通安全法实施条例》第63条规定的情况。对于违章停车，交警可根据情况对违章司机罚款、扣分，这样可以有效遏制这种交通违法行为。在处罚时，如果驾驶人不在场，交警需要对车辆贴违法停车告知单以告知司机。但违法停车告知单往往是纸质的，如遇雨天容易被雨水损毁，不能及时通知违章司机，因此限制了交警对违法停车行为的处罚。

实用新型内容

本实用新型为了解决现有技术中的不足之处，提供一种结构简单、操作方便、具有很好的防水功能的违法停车罚单防水夹板装置。

为解决上述技术问题，本实用新型采用如下技术方案：违法停车罚单防水夹板装置，包括底板，底板的前表面上侧固定有夹持口朝下的夹子，夹子的夹持口内夹设有位于底板上的告知单，告知单的上侧设有由一排缺口形成的易撕口，底板的前表面右侧通过合页铰接有防水盖，防水盖的前表面设有海绵层；底板前表面的左侧固定有套环，套环上插设有防水笔；防水盖的右侧边开设有置放槽，防水盖的上侧边开设有用于容纳夹子的缺口；防水盖的右侧边固定有磁条，底板的左侧边固定有与磁条相配合的铁条。

告知单由聚乙烯塑料制成。

所述的防水笔为标签笔

采用上述技术方案，利用本实用新型进行告知工作时，将通过防水笔将违法车辆信息填写到告知单上，然后将告知单沿易撕口撕下，贴在违法车辆上，其中由于告知单由聚乙烯塑料制成，此材料具有很好的抗腐蚀性，不与酸、碱反应，制造成本低，耐用防水，告知单上设有易撕口，易撕口采用塑料打口器制成，这样更容易撕下告知单，防水笔优选为标签笔，这种笔书写不掉色，书写方便，另外不需要在告知单上书写时，将防水笔重新插回至套环内，并将防水盖重新盖设在告知单上，防水盖上的海绵用于干燥吸取告知单上的水分；防水盖的右侧边固定有磁条，底板的左侧边固定有与磁条相配合的铁条，磁条与铁条的配合可以更方便的打开防水盖或关闭防水盖。

综上所述，本实用新型结构简单，使用聚乙烯塑料替代纸质的告知单，成本低、耐用、防水，方便了交警在雨天对违章行为进行处罚。

附图说明

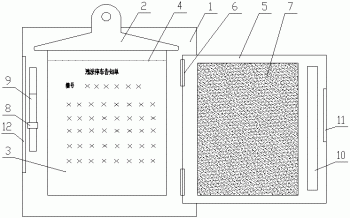

图1是本实用新型的结构示意图；

图2是防水盖的俯视图。

具体实施方式

如图1和图2所示，本实用新型的违法停车罚单防水夹板装置，包括底板1，底板1的前表面上侧固定有夹持口朝下的夹子2，夹子2的夹持口内夹设有位于底板1上的告知单3，告知单3上侧设有由一排缺口形成的易撕口4，底板1的前表面右侧通过合页6铰接有防水盖5，防水盖5的前表面设有海绵层7；底板1前表面的左侧固定有套环8，套环8上插设有防水笔9。告知单3由聚乙烯塑料制成。所述的防水笔9为标签笔。防水盖5的右侧边开设有置放槽10，防水盖5的上侧边开设有用于容纳夹子2的缺口13；防水盖5的右侧边固定有磁条11，底板1的左侧边固定有与磁条11相配合的铁条12。

采用本实用新型进行告知工作时，将通过防水笔9将违法车辆信息填写到告知单3上，然后将告知单3沿易撕口4撕下，贴在违法车辆上，其中由于告知单3由聚乙烯塑料制成，此材料具有很好的抗腐蚀性，不与酸、碱反应，制造成本低，耐用防水，告知单3上设有易撕口4，易撕口4采用塑料打口器制成，这样更容易撕下告知单3，防水笔9优选为标签笔，这种笔书写不掉色，书写方便，另外不需要在告知单3上书写时，将防水笔9重新插回至套环8内，并将防水盖5重新盖设在告知单3上，此时防水笔9位于置放槽10内，防水盖5上的海绵用于干燥吸取告知单3上的水分。

本实施例并非对本实用新型的形状、材料、结构等作任何形式上的限制，凡是依据本实用新型的技术实质对以上实施例所作的任何简单修改、等同变化与修饰，均属于本实用新型技术方案的保护范围。
