专利摘要

本实用新型公开了一种手环闹钟提醒装置，包括壳体两端分别安装有一个手环连接带，所述壳体内固定安装有电池，所述壳体嵌设有显示屏，所述壳体内固定安装有射频连接器、处理芯片，所述壳体顶部的一侧固定设有若干个功能提醒键，其中一个手环连接带上安装有卡扣以及另一个手环连接带上安装有用于与所述卡扣卡合连接的卡块，所述壳体顶部的一端固定安装有电源开关，所述射频连接器和若干个功能提醒键均与处理芯片电性连接，所述处理芯片和显示屏均通过电源开关和电池电性连接。本实用新型结构简单，使用方便，便携性好，可以有效提升工作的时效性，能够很好的适应具有复杂工序的工作。

权利要求

1.一种手环闹钟提醒装置，包括壳体(1)两端分别安装有一个手环连接带(7)，所述壳体(1)内固定安装有电池(5)，其特征在于，所述壳体(1)嵌设有显示屏(2)，所述壳体(1)内固定安装有射频连接器(3)、处理芯片(4)，所述壳体(1)顶部的一侧固定设有若干个功能提醒键(6)，其中一个手环连接带(7)上安装有卡扣(8)以及另一个手环连接带(7)上安装有用于与所述卡扣(8)卡合连接的卡块(9)，所述壳体(1)顶部的一端固定安装有电源开关，所述射频连接器(3)和若干个功能提醒键(6)均与处理芯片(4)电性连接，所述处理芯片(4)和显示屏(2)均通过电源开关和电池(5)电性连接。

2.根据权利要求1所述的一种手环闹钟提醒装置，其特征在于：所述壳体(1)的一侧设有套筒(10)，所述套筒(10)的内壁卡合连接有手写笔(11)。

3.根据权利要求1所述的一种手环闹钟提醒装置，其特征在于：所述壳体(1)顶部嵌设有指示灯(12)，所述指示灯(12)与处理芯片(4)电性连接。

4.根据权利要求3所述的一种手环闹钟提醒装置，其特征在于：所述壳体(1)的一端铰接有保护盖(13)，所述保护盖(13)顶部的一侧固定连接有拨片，所述保护盖(13)顶部的另一侧开设有与指示灯(12)对应设置的通孔。

5.根据权利要求1所述的一种手环闹钟提醒装置，其特征在于：所述手环连接带(7)与皮肤接触的一表面设有软垫(14)。

说明书

技术领域

本实用新型涉及一种提醒装置，特别涉及一种手环闹钟提醒装置，属于提醒装置技术领域。

背景技术

智能终端逐渐普及，智能终端能够提供的功能也越来越多样化。目前，对于从事日常护理工作的医院医护人员来说，为患者进行检查和换药等操作时，需要遵守严格的时序性，目前缺乏一种医护人员能够具备提醒功能的辅助设备。如何解决上述难题，成为技术难关。

实用新型内容

本实用新型的目的在于提供一种手环闹钟提醒装置，结构简单，使用方便，便携性好，可以有效提升工作的时效性，能够很好的适应具有复杂工序的工作。

为实现上述目的，本实用新型提供如下技术方案：一种手环闹钟提醒装置，包括壳体两端分别安装有一个手环连接带，所述壳体内固定安装有电池，所述壳体嵌设有显示屏，所述壳体内固定安装有射频连接器、处理芯片，所述壳体顶部的一侧固定设有若干个功能提醒键，其中一个手环连接带上安装有卡扣以及另一个手环连接带上安装有用于与所述卡扣卡合连接的卡块，所述壳体顶部的一端固定安装有电源开关，所述射频连接器和若干个功能提醒键均与处理芯片电性连接，所述处理芯片和显示屏均通过电源开关和电池电性连接。

作为本实用新型的一种优选技术方案，所述壳体的一侧设有套筒，所述套筒的内壁卡合连接有手写笔。

作为本实用新型的一种优选技术方案，所述壳体顶部嵌设有指示灯，所述指示灯与处理芯片电性连接。

作为本实用新型的一种优选技术方案，所述壳体的一端铰接有保护盖，所述保护盖顶部的一侧固定连接有拨片，所述保护盖顶部的另一侧开设有与指示灯对应设置的通孔。

作为本实用新型的一种优选技术方案，所述手环连接带的另一侧固定连接有软垫。

与现有技术相比，本实用新型的有益效果是：本实用新型一种手环闹钟提醒装置，结构简单，使用方便，便携性好，可以有效提升工作的时效性，能够很好的适应具有复杂工序的工作；通过设置软垫，提升受用者佩戴时的舒适性；通过设置防护盖，避免误操作导致工序和定时发生错误，同时减少装置在掉落或碰撞时受到的损伤。

附图说明

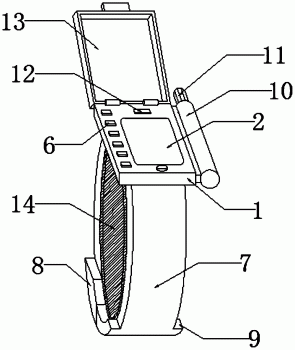

图1为本实用新型的结构立体图；

图2为本实用新型的手环连接带结构截面图；

图3为本实用新型的壳体结构截面图。

图中：1、壳体；2、显示屏；3、射频连接器；4、处理芯片；5、电池；6、功能提醒键；7、手环连接带；8、卡扣；9、卡块；10、套筒；11、手写笔；12、指示灯；13、保护盖；14、软垫。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

请参阅图1-3，一种手环闹钟提醒装置，包括壳体1两端分别安装有一个手环连接带7，所述壳体1内固定安装有电池5，所述壳体1嵌设有显示屏2，所述壳体1内固定安装有射频连接器3、处理芯片4，所述壳体1顶部的一侧固定设有若干个功能提醒键6，其中一个手环连接带7上安装有卡扣8以及另一个手环连接带7上安装有用于与所述卡扣8卡合连接的卡块9，所述壳体1顶部的一端固定安装有电源开关，所述射频连接器3和若干个功能提醒键6均与处理芯片4电性连接，所述处理芯片4和显示屏2均通过电源开关和电池5电性连接。射频连接器3的型号为MCX-JW3，处理芯片4的型号为CD4060BE。功能提醒键6可包括血糖提醒键、血压提醒键、皮试提醒键、自定义提醒键、床号提醒键、时间提醒键等，其中，自定义提醒键用于手写提醒，如按点发药、工作流程提醒、打卡提醒等。

优选的，所述壳体1的一侧设有套筒10，所述套筒10的内壁卡合连接有手写笔11，方便在不便直接用手进行操作时，使用手写笔11进行操作。

优选的，壳体1顶部嵌设有指示灯12，指示灯12与处理芯片4电性连接，使得在手环发出提醒时，便于使用者察觉。

优选的，壳体1的一端铰接有保护盖13，保护盖13顶部的一侧固定连接有拨片，保护盖13顶部的另一侧开设有与指示灯12对应设置的通孔避免误操作导致工序和定时发生错误，同时减少装置在掉落或碰撞时受到的损伤。

优选的，手环连接带7的另一侧固定连接有软垫14，提升使用者的佩戴舒适性。

具体使用时，本实用新型一种手环闹钟提醒装置，将手环借助射频连接器3通过蓝牙与平板电脑连接，通过平板电脑和功能提醒键6对提醒时间进行设定，将手环连接带7佩戴于手腕部并通过卡块9与卡扣8将其固定，关闭保护盖13，即可开始使用。当到达设定时间时指示灯12亮起，给予使用者提示，在使用者在对手环进行操作后，指示灯12熄灭，在不便用手进行直接操作时，可取出手写笔11进行操作，若超出一定时间未处理，如超过2分钟没有处理，平板电脑将发出警示音，提醒周围医护人员前往探查。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
