专利摘要

本发明涉及改性沥青技术领域，具体为一种水镁石纤维改性沥青，包括沥青浆，还包括水镁石纤维，水镁石纤维与沥青浆的质量百分比为：0.4～1∶100。同时，还提供了一种水镁石纤维沥青的制备方法，包括准备搅拌装置的步骤、沥青浆搅拌步骤、混合水镁石纤维的步骤；从而避免了水镁石纤维在搅拌时发生结团的现象，保证了水镁石纤维的工程特性。

权利要求

1.一种水镁石纤维改性沥青，包括沥青浆，其特征在于：还包括水镁石纤维，水镁石纤维与沥青浆的质量百分比为：0.4～1∶100。

2.权利要求1所述的一种水镁石纤维改性沥青的制备方法，其特征在于：

包括准备搅拌装置的步骤：所述搅拌装置由上至下依次设置有支架和储料箱，支架上设有相互平行的第一转筒和第二转筒，第一转筒和第二转筒之间设有间隙，第一转筒和第二转筒均倾斜设置，第一转筒和第二转筒的上端均与支架转动连接，第二转筒的下端位于储料箱的正上方，第一转筒的下端伸至储料箱的内部，第一转筒的内壁固设有沿第一转筒轴向延伸的螺旋带，支架上固设有套装在第一转筒和第二转筒上部的集料箱，第一转筒上设有与集料箱内部连通的出料口，集料箱的底部设有沿第一转筒周向设置的第一排料口，集料箱的底部还设有沿第二转筒周向设置的第二排料口，第一转筒的下部固设有若干搅拌桨，第一转筒的顶部同轴设置有第一传动齿轮，第二转筒的顶部设有与第一传动齿轮啮合的第二传动齿轮，支架上固定安装有电机，电机的输出轴上固定连接有与第一传动齿轮啮合的主动齿轮，第一转筒和第二转筒之间的间隙的正上方设有进料斗，进料斗的卸料口正对第一转筒与第二转筒之间的间隙；

沥青浆搅拌步骤：将沥青浆倒入储料箱内，启动电机，电机通过主动齿轮带动第一传动齿轮转动，第一传动齿轮带动第二传动齿轮转动，第一转筒与第二转筒同时转动，第一转筒内的螺旋带推动部分沥青浆沿第一转筒的轴向向上移动，并通过出料口排入到集料箱内，集料箱内的沥青浆从排料口排出时，沥青浆附着在第一转筒的外表面上，并沿第一转筒的外表面流动；

混合水镁石纤维的步骤：将水镁石纤维放入到进料斗内，水镁石纤维从进料斗的卸料口落下，并落在第一转筒与第二转筒之间的间隙处，水镁石纤维与第一转筒和第二转筒表面的沥青浆接触，沥青浆粘附住水镁石纤维并沿第一转筒和第二转筒转动，并落入储料箱内，通过搅拌桨的搅拌使水镁石纤维与沥青浆混合。

3.根据权利要求2所述的一种水镁石纤维改性沥青的制备方法，其特征在于：所述第一转筒和第二转筒的表面设有若干沿轴向延伸的螺旋状的凹槽。

4.根据权利要求3所述的一种水镁石纤维改性沥青的制备方法，其特征在于：所述储料箱的侧壁上设有电加热装置。

说明书

技术领域

本发明涉及改性沥青技术领域。

背景技术

沥青混合料已广泛用于公路路面。然而，沥青路面在重复交通荷载及冻融循环作用下可能产生开裂和车辙的病害。因此，可在沥青混合料中使用纤维来改善沥青路面的性能，纤维增强沥青混合料称为FRAC。已有研究表明，纤维在沥青混合料中可起到增强作用。纤维不仅可如SBS、SBR和聚乙烯(PE)一样阻止沥青混合料中沥青析漏，同时也可提高沥青混合料的工程特性，包括粘弹性、动态模量、水敏感性、蠕变柔量、抗车辙、抗反射开裂。这些特性可明显延长沥青路面的服役寿命。

目前常用的纤维如木质素纤维、玄武岩纤维、聚酯纤维。然而，木质素纤维易受到潮湿的影响，从而导致在沥青混合料中具有较差的分散特性及具有较低的拉伸强度。尽管玄武岩纤维和聚酯纤维能够改善沥青混合料的路用性能，而其价格通常很高，因而不能广泛使用。因此，有必要找出替代性纤维来实现工程及经济的双重效益。

发明内容

本发明意在提供一种水镁石纤维改性沥青，以获得不易受到潮湿影响，而且价格低廉易于广泛使用的沥青。

本方案中的一种水镁石纤维改性沥青，包括沥青浆，还包括水镁石纤维，水镁石纤维与沥青浆的质量百分比为：0.4～1∶100。

与现有技术相比，本方案的优点在于：通过在沥青浆中添加水镁石纤维，使沥青浆的物理性能得以改善，同时，由于水镁石纤维的成本较低，从而使改性沥青的成本较低，进而使改性沥青更为经济。

本发明还提供了一种水镁石纤维改性沥青的制备方法，包括

准备搅拌装置的步骤：所述搅拌装置由上至下依次设置有支架和储料箱，支架上设有相互平行的第一转筒和第二转筒，第一转筒和第二转筒之间设有间隙，第一转筒和第二转筒均倾斜设置，第一转筒和第二转筒的上端均与支架转动连接，第二转筒的下端位于储料箱的正上方，第一转筒的下端伸至储料箱的内部，第一转筒的内壁固设有沿第一转筒轴向延伸的螺旋带，支架上固设有套装在第一转筒和第二转筒上部的集料箱，第一转筒上设有与集料箱内部连通的出料口，集料箱的底部设有沿第一转筒周向设置的第一排料口，集料箱的底部还设有沿第二转筒周向设置的第二排料口，第一转筒的下部固设有若干搅拌桨，第一转筒的顶部同轴设置有第一传动齿轮，第二转筒的顶部设有与第一传动齿轮啮合的第二传动齿轮，支架上固定安装有电机，电机的输出轴上固定连接有与第一传动齿轮啮合的主动齿轮，第一转筒和第二转筒之间的间隙的正上方设有进料斗，进料斗的卸料口正对第一转筒与第二转筒之间的间隙；

沥青浆搅拌步骤：将沥青浆倒入储料箱内，启动电机，电机通过主动齿轮带动第一传动齿轮转动，第一传动齿轮带动第二传动齿轮转动，第一转筒与第二转筒同时转动，第一转筒内的螺旋带推动部分沥青浆沿第一转筒的轴向向上移动，并通过出料口排入到集料箱内，集料箱内的沥青浆从排料口排出时，沥青浆附着在第一转筒的外表面上，并沿第一转筒的外表面流动；

混合水镁石纤维的步骤：将水镁石纤维放入到进料斗内，水镁石纤维从进料斗的卸料口落下，并落在第一转筒与第二转筒之间的间隙处，水镁石纤维与第一转筒和第二转筒表面的沥青浆接触，沥青浆粘附住水镁石纤维并沿第一转筒和第二转筒转动，并落入储料箱内，通过搅拌桨的搅拌使水镁石纤维与沥青浆混合。

与现有技术相比，本方案的优点在于：1、通过设置第一转筒和第二转筒，将水镁石纤维投放到第一转筒和第二转筒之间的间隙处，使水镁石纤维与附着在第一转筒和第二转筒表面上的沥青浆接触，利用沥青浆的黏性将部分水镁石纤维黏住，并通过第一转筒和第二转筒的反向转动，将水镁石纤维拉扯分散开，并使水镁石纤维沿第一转筒和第二转筒上的沥青浆移动并掉落到储料箱内，从而避免了水镁石纤维在沥青浆中结团，同时，利用沥青的黏性将水镁石纤维分散开，也避免了采用人工将水镁石纤维分散开所带来的需要消耗大量人工成本的问题。

进一步，所述第一转筒和第二转筒的表面设有若干沿轴向延伸的螺旋状的凹槽。通过在第一转筒和第二转筒的表面设置凹槽，可以增大第一转筒、第二转筒与沥青浆的接触面积，从而可以使沥青浆更好的粘附在第一转筒和第二转筒的表面上。

进一步，所述储料箱的侧壁上设有电加热装置。通过在储料箱上设置电加热装置，从而使电加热装置对储料箱内的沥青浆进行加热，避免沥青浆的温度降低而使流动性降低的现象发生，进而避免因流动性下降而影响水镁石纤维与沥青浆的混合。

附图说明

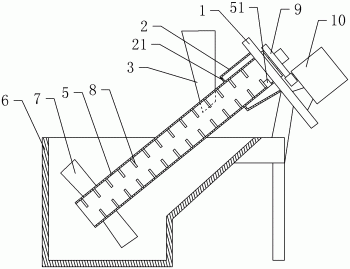

图1为本发明一种水镁石纤维改性沥青的制备方法实施例中搅拌装置的结构示意图；

图2为图1中搅拌装置的左视图。

具体实施方式

下面通过具体实施方式对本发明作进一步详细的说明：

说明书附图中的附图标记包括：支架1、集料箱2、第一排料口21、进料斗3、第二转筒4、第一转筒5、出料口51、储料箱6、搅拌桨7、螺旋带8、第一传动齿轮9、电机10。

实施例1：一种水镁石纤维改性沥青，包括沥青浆，还包括水镁石纤维，水镁石纤维与沥青浆的质量百分比为：0.4∶100。

实施例2：一种水镁石纤维改性沥青，包括沥青浆，还包括水镁石纤维，水镁石纤维与沥青浆的质量百分比为：0.7∶100。

实施例3：一种水镁石纤维改性沥青，包括沥青浆，还包括水镁石纤维，水镁石纤维与沥青浆的质量百分比为：1∶100。

如图1和图2所示的搅拌装置，包括储料箱6，储料箱6的顶部设有支架1，支架1上设有第一转筒5和第二转筒4，第一转筒5和第二转筒4相互平行并倾斜设置，第一转筒5和第二转筒4均与支架1转动连接。第一转筒5和第二转筒4之间设有宽度为0.5厘米的间隙，第二转筒4的下端位于储料箱6的正上方，第一转筒5的下端延伸至储料箱6的内部，第一转筒5的内壁固设有沿第一转筒5轴向延伸的左螺旋带8，支架1上固设有套装在第一转筒5和第二转筒4上部的集料箱2，第一转筒5上设有与集料箱2内部连通的出料口51。集料箱2的底部设有沿第一转筒5周向设置的第一排料口21，集料箱2的底部还设有沿第二转筒4周向设置的第二排料口，第一转筒5的下部固设有若干搅拌桨7，第一转筒5的顶部同轴设置有第一传动齿轮9，第二转筒4的顶部设有与第一传动齿轮9啮合的第二传动齿轮，支架1上固定安装有电机10，电机10的输出轴上固定连接有与第一传动齿轮9啮合的主动齿轮，第一转筒5和第二转筒4之间间隙的正上方设有进料斗3，进料斗3的卸料口正对第一转筒5与第二转筒4之间的间隙。

一种水镁石纤维改性沥青的制备方法，

包括第一步：准备上述搅拌装置。

第二步：沥青浆搅拌步骤：将沥青浆倒入储料箱6内，启动电机10，电机10通过主动齿轮带动第一传动齿轮9顺时针转动，第一传动齿轮9带动第二传动齿轮转动，第一转筒5与第二转筒4同时转动，沿第一转筒5的轴向从下往上看，第一转筒5为顺时针转动，第二转筒4为逆时针转动。第一转筒5内的螺旋带8推动部分沥青浆沿第一转筒5的轴向向上移动，并通过出料口51排入到集料箱2内，集料箱2内的沥青浆从第一排料口21排出时，沥青浆附着在第一转筒5的外表面上，并沿第一转筒5的外表面流动；沥青浆从第二排料口排出时，沥青浆附着在第二转筒4的外表面，并沿第二转筒4的外表面流动。

第三步：混合水镁石纤维的步骤：将水镁石纤维放入到进料斗3内，水镁石纤维从进料斗3的卸料口落下时呈团状，并落在第一转筒5与第二转筒4之间的间隙处，团状的水镁石纤维与第一转筒5和第二转筒4表面的沥青浆接触，沥青浆粘附住水镁石纤维并沿第一转筒5和第二转筒4转动，第一转筒5与第二转筒4转动时对水镁石纤维形成拉扯作用，从而使团状的水镁石纤维分散开，并落入储料箱6内，通过搅拌桨7的搅拌使水镁石纤维与沥青浆混合。
