专利摘要

本实用新型公开了钳工用划线装置，包括压紧机构，所述压紧机构上设置有放置机构，所述放置机构包括底座、转盘、一号滑轨，所述底座上安装有所述转盘，所述转盘上设置有所述一号滑轨，所述一号滑轨上设置有放置台，所述放置台上设置有连接板，所述连接板上设置有固定螺栓。本实用新型结构简单，设计合理，操作方便，极大的方便了工件位置的调整，同时适合多种尺寸的工件，实用性高。

权利要求

1.钳工用划线装置，包括压紧机构（2），其特征在于：所述压紧机构（2）上设置有放置机构（1），所述放置机构（1）包括底座（101）、转盘（102）、一号滑轨（103），所述底座（101）上安装有所述转盘（102），所述转盘（102）上设置有所述一号滑轨（103），所述一号滑轨（103）上设置有放置台（104），所述放置台（104）上设置有连接板（105），所述连接板（105）上设置有固定螺栓（106）。

2.根据权利要求1所述的钳工用划线装置，其特征在于：所述压紧机构（2）包括立板（201）、二号滑轨（202）、滑台（203），所述立板（201）上设置有所述二号滑轨（202），所述二号滑轨（202）上安装有所述滑台（203），所述滑台（203）上方设置有一号固定柄（204），所述滑台（203）前部安装有伸缩柱（205），所述伸缩柱（205）上设置有二号固定柄（206），所述伸缩柱（205）前部设置有连接块（207），所述连接块（207）上安装有丝杠（208），所述丝杠（208）上方设置有手柄（209），所述丝杠（208）下方设置有转块（210），所述转块（210）下方设置有压紧板（211）。

3.根据权利要求2所述的钳工用划线装置，其特征在于：所述转盘（102）与所述底座（101）转动连接，所述放置台（104）与所述一号滑轨（103）滑动连接。

4.根据权利要求3所述的钳工用划线装置，其特征在于：所述滑台（203）与所述二号滑轨（202）滑动连接，所述丝杠（208）与所述连接块（207）通过螺纹连接。

5.根据权利要求4所述的钳工用划线装置，其特征在于：所述压紧板（211）与所述转块（210）转动连接，所述压紧板（211）的材质为橡胶。

说明书

技术领域

本实用新型涉及钳工技术领域，特别是涉及钳工用划线装置。

背景技术

一些采用机械方法不适宜或不能解决的加工，都可由钳工来完成。如：零件加工过程中的划线，精密加工（如，刮削挫削样板和制作模具等等）以及检验及修配等。装配： 把零件按机械设备的装配技术要求进行组件，部件装配和总装配，并经过调整，检验和试车等，使之成为合格的机械设备。

现有的划线装置存在缺陷，只能夹装一定尺寸的工件，如果工件的尺寸较大则会影响夹装，而且不放便根据需要调整角度，实用性较低。

实用新型内容

本实用新型的目的就在于为了解决上述问题而提供钳工用划线装置。

本实用新型通过以下技术方案来实现上述目的：

钳工用划线装置，包括压紧机构，所述压紧机构上设置有放置机构，所述放置机构包括底座、转盘、一号滑轨，所述底座上安装有所述转盘，所述转盘上设置有所述一号滑轨，所述一号滑轨上设置有放置台，所述放置台上设置有连接板，所述连接板上设置有固定螺栓。

作为本实用新型进一步的方案，所述压紧机构包括立板、二号滑轨、滑台，所述立板上设置有所述二号滑轨，所述二号滑轨上安装有所述滑台，所述滑台上方设置有一号固定柄，所述滑台前部安装有伸缩柱，所述伸缩柱上设置有二号固定柄，所述伸缩柱前部设置有连接块，所述连接块上安装有丝杠，所述丝杠上方设置有手柄，所述丝杠下方设置有转块，所述转块下方设置有压紧板，方便根据工件的位置调节，提高实用性。

作为本实用新型进一步的方案，所述压紧机构包括立板、二号滑轨、滑台，所述立板上设置有所述二号滑轨，所述二号滑轨上安装有所述滑台，所述滑台上方设置有一号固定柄，所述滑台前部安装有伸缩柱，所述伸缩柱上设置有二号固定柄，所述伸缩柱前部设置有连接块，所述连接块上安装有电动伸缩柱，所述电动伸缩柱下方设置有转块，所述转块下方设置有压紧板，方便根据工件的位置调节，提高实用性。

作为本实用新型进一步的方案，所述转盘与所述底座转动连接，所述放置台与所述一号滑轨滑动连接，保证了所述转盘可以在所述底座上转动，保证了所述放置台可以在所述一号滑轨上滑动。

作为本实用新型进一步的方案，所述滑台与所述二号滑轨滑动连接，所述丝杠与所述连接块通过螺纹连接，保证了所述滑台可以在所述二号滑轨上移动，保证了所述丝杠可以在所述连接块上转动，

作为本实用新型进一步的方案，所述压紧板与所述转块转动连接，所述压紧板的材质为橡胶，保证了所述压紧板可以在所述转块上转动，保证了所述压紧板可以有效的保护工件。

与现有技术相比，本实用新型的有益效果是：通过设置放置机构，极大的方便了工件位置的调整，同时适合多种尺寸的工件，实用性高。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

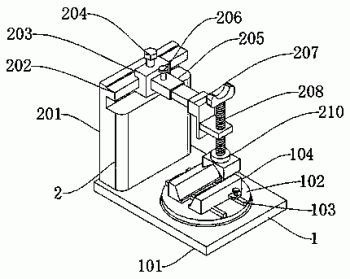

图1是本实用新型所述钳工用划线装置的实施例1立体图；

图2是本实用新型所述钳工用划线装置的实施例1主视图；

图3是本实用新型所述钳工用划线装置的实施例1左视图；

图4是本实用新型所述钳工用划线装置的实施例1俯视图；

图5是本实用新型所述钳工用划线装置的实施例2压紧机构的示意图。

附图标记说明如下：

1、放置机构；2、压紧机构；101、底座；102、转盘；103、一号滑轨；104、放置台；105、连接板；106、固定螺栓；201、立板；202、二号滑轨；203、滑台；204、一号固定柄；205、伸缩柱；206、二号固定柄；207、连接块；208、丝杠；209、手柄；210、转块；211、压紧板；212、电动伸缩柱。

具体实施方式

在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、 “底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”等仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”等的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型的描述中，除非另有说明，“多个”的含义是两个或两个以上。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以通过具体情况理解上述术语在本实用新型中的具体含义。

下面结合附图对本实用新型作进一步说明。

实施例1

如图1、图2、图3、图4所示，本实用新型提供一种技术方案：钳工用划线装置，包括压紧机构2，压紧机构2上设置有放置机构1，放置机构1包括底座101、转盘102、一号滑轨103，底座101上安装有转盘102，转盘102用以方便转动工件，转盘102上设置有一号滑轨103，一号滑轨103用以传动，一号滑轨103上设置有放置台104，放置台104上设置有连接板105，连接板105上设置有固定螺栓106。

在上述实施例的基础上：压紧机构2包括立板201、二号滑轨202、滑台203，立板201上设置有二号滑轨202，二号滑轨202上安装有滑台203，滑台203上方设置有一号固定柄204，滑台203前部安装有伸缩柱205，伸缩柱205上设置有二号固定柄206，伸缩柱205前部设置有连接块207，连接块207上安装有丝杠208，丝杠208上方设置有手柄209，丝杠208下方设置有转块210，转块210下方设置有压紧板211，方便根据工件的位置调节，提高实用性；转盘102与底座101转动连接，放置台104与一号滑轨103滑动连接，保证了转盘102可以在底座101上转动，保证了放置台104可以在一号滑轨103上滑动；滑台203与二号滑轨202滑动连接，丝杠208与连接块207通过螺纹连接，保证了滑台203可以在二号滑轨202上移动，保证了丝杠208可以在连接块207上转动；压紧板211与转块210转动连接，压紧板211的材质为橡胶，保证了压紧板211可以在转块210上转动，保证了压紧板211可以有效的保护工件。

工作原理：根据工件的尺寸，调节两个放置台104的距离，然后通过固定螺栓106将其固定紧，将工件放置在放置台104的凹槽内，可以转动转盘102调节工件的角度，然后滑动滑台203，调节压紧板211的位置，通过一号固定柄204将其固定紧，再伸缩伸缩柱205，调节压紧板211的前后位置，使压紧板211置于工件正上方，然后通过二号固定柄206将伸缩柱205固定紧，转动丝杠208，使压紧板211压紧工件，压紧前可以转动压紧板211，使压紧板211与工件的方向一致。

实施例2

如图5所示，实施例2和实施例1的区别在于，压紧机构2包括立板201、二号滑轨202、滑台203，立板201上设置有二号滑轨202，二号滑轨202上安装有滑台203，滑台203上方设置有一号固定柄204，滑台203前部安装有伸缩柱205，伸缩柱205上设置有二号固定柄206，伸缩柱205前部设置有连接块207，连接块207上安装有电动伸缩柱212，电动伸缩柱212下方设置有转块210，转块210下方设置有压紧板211。

将手动转动丝杠208，使压紧板211压紧工件，换成了电动伸缩柱212自动伸缩，压紧工件，节省人力。

需要说明的是，以上实施例仅用以说明本实用新型技术方案而非限制技术方案，尽管申请人参照较佳实施例对本实用新型作了详细说明，本领域的普通技术人员应当理解，那些对本实用新型技术方案进行的修改或者等同替换，不能脱离本技术方案的宗旨和范围，均应涵盖在本实用新型权利要求范围当中。
