专利摘要

本实用新型公开了一种电气安装板组件，包括底板、安装主板和安装框，所述安装框的两端对称活动插接有固定钉，且安装框上开设有条形孔和螺纹孔，螺纹孔内螺纹安装有螺纹栓，螺纹栓位于安装框内的一端焊接有转动帽，且螺纹栓背离转动帽的一端与底板相互接触，所述底板的一端面焊接有插接块，插接块活动插接在条形孔内，且插接块远离底板的一端面开设有连接孔，连接孔内活动插接在销板，所述安装主板上对称焊接有挂耳，挂耳滑动安装在底板上，安装主板上活动插接有插销，插销的底端延伸进底板上，底板和安装主板上开设有与插销相适配的销孔。本实用新型，电气安装板安装稳定，易于安装，能为安装电气设备时提供良好的定位。

权利要求

1.一种电气安装板组件，包括底板（5）、安装主板（6）和安装框（12），其特征在于：所述安装框（12）的两端对称活动插接有固定钉（7），且安装框（12）上开设有条形孔（13）和螺纹孔（8），螺纹孔（8）内螺纹安装有螺纹栓（2），所述底板（5）的一端面焊接有插接块（10），插接块（10）活动插接在条形孔（13）内，且插接块（10）远离底板（5）的一端面开设有连接孔（14），连接孔（14）内活动插接在销板（9），所述安装主板（6）上对称焊接有挂耳（1），挂耳（1）滑动安装在底板（5）上。

2.根据权利要求1所述的一种电气安装板组件，其特征在于：所述螺纹栓（2）位于安装框（12）内的一端焊接有转动帽（11），且螺纹栓（2）背离转动帽（11）的一端与底板（5）相互接触。

3.根据权利要求1所述的一种电气安装板组件，其特征在于：所述安装主板（6）上活动插接有插销（3），插销（3）的底端延伸进底板（5）上，底板（5）和安装主板（6）上开设有与插销（3）相适配的销孔（4）。

4.根据权利要求1所述的一种电气安装板组件，其特征在于：所述销板（9）的尺寸大于条形孔（13）的尺寸。

5.根据权利要求1所述的一种电气安装板组件，其特征在于：所述螺纹栓（2）的长度大于插接块（10）的长度。

6.根据权利要求1所述的一种电气安装板组件，其特征在于：所述螺纹孔（8）共两个，两个螺纹孔（8）相对于条形孔（13）呈对称分布，且条形孔（13）位于安装框（12）的中间位置处。

说明书

技术领域

本实用新型涉及电气设备技术领域，具体为一种电气安装板组件。

背景技术

现有的电气安装板多选用环氧板材质，并在环氧板上打孔然后使用自攻螺丝将固定件固定在板面上，以便电气元件的安装，由于电气板的绝缘特性和螺母的要求，加上电器元件的重量，因此其自重较重。

传统的自攻螺丝的深度和精度都不是很高，安装时容易出现安装不上和自攻螺丝脱落的现象，从而导致安装板从柜体脱离，导致电器元件偏离位置，使用起来较为不便。

实用新型内容

本实用新型的目的在于提供一种电气安装板组件，具备结构简单，使用便捷，电气安装板安装稳定，易于安装，能为安装电气设备时提供良好的定位的优点，解决传统的自攻螺丝的深度和精度都不是很高，安装时容易出现安装不上和自攻螺丝脱落的现象，从而导致安装板从柜体脱离，导致电器元件偏离位置，使用起来较为不便的问题。

为实现上述目的，本实用新型提供如下技术方案：一种电气安装板组件，包括底板、安装主板和安装框，所述安装框的两端对称活动插接有固定钉，且安装框上开设有条形孔和螺纹孔，螺纹孔内螺纹安装有螺纹栓，所述底板的一端面焊接有插接块，插接块活动插接在条形孔内，且插接块远离底板的一端面开设有连接孔，连接孔内活动插接在销板，所述安装主板上对称焊接有挂耳，挂耳滑动安装在底板上。

优选的，所述螺纹栓位于安装框内的一端焊接有转动帽，且螺纹栓背离转动帽的一端与底板相互接触。

优选的，所述安装主板上活动插接有插销，插销的底端延伸进底板上，底板和安装主板上开设有与插销相适配的销孔。

优选的，所述销板的尺寸大于条形孔的尺寸。

优选的，所述螺纹栓的长度大于插接块的长度。

优选的，所述螺纹孔共两个，两个螺纹孔相对于条形孔呈对称分布，且条形孔位于安装框的中间位置处。

与现有技术相比，本实用新型的有益效果：本实用新型电气安装板组件在使用过程中，可先将安装框通过固定钉焊接在指定位置上，然后将底板通过插接块插接在安装框上，从安装框的侧面将销板插接在插接块上，进而将底板大致固定在安装框上，这时可转动转动帽，使得螺纹栓通过与螺纹孔的螺纹啮合作用产生位移，使得螺纹栓的底端压迫底板，可有效的防止底板在安装框上产生晃动，这时，可将安装主板从侧面滑动安装到底板的表面，使得挂耳与底板之间相互卡接，再将插销插放进销孔内，即可将安装主板固定在底板上，结构简单，使用便捷，电气安装板安装稳定，易于安装，能为安装电气设备时提供良好的定位。

附图说明

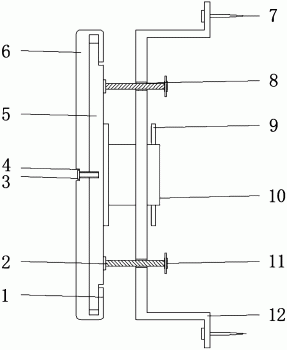

图1为本实用新型的主视结构示意图；

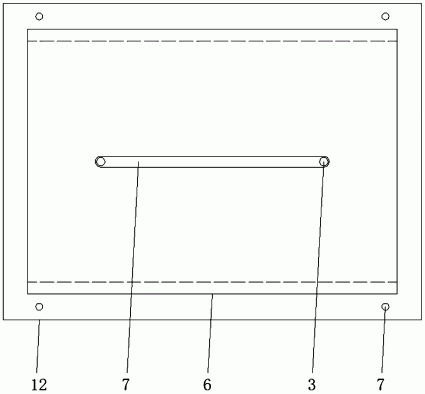

图2为本实用新型的右侧结构示意图；

图3为本实用新型的左侧结构示意图。

图中：1、挂耳；2、螺纹栓；3、插销；4、销孔；5、底板；6、安装主板；7、固定钉；8、螺纹孔；9、销板；10、插接块；11、转动帽；12、安装框；13、条形孔；14、连接孔。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在本实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”“前端”、“后端”、“两端”、“一端”、“另一端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

请参阅图1至图3，本实用新型提供的一种实施例：一种电气安装板组件，包括底板5、安装主板6和安装框12，安装框12的两端对称活动插接有固定钉7，在使用过程中，可先将安装框12通过固定钉7焊接在指定位置上。

安装框12上开设有条形孔13和螺纹孔8，螺纹孔8共两个，两个螺纹孔8相对于条形孔13呈对称分布，且条形孔13位于安装框12的中间位置处，底板5的一端面焊接有插接块10，插接块10活动插接在条形孔13内，且插接块10远离底板5的一端面开设有连接孔14，连接孔14内活动插接在销板9，然后将底板5通过插接块10插接在安装框12上，从安装框12的侧面将销板9插接在插接块10上，进而将底板5大致固定在安装框12上。

螺纹孔8内螺纹安装有螺纹栓2，螺纹栓2位于安装框12内的一端焊接有转动帽11，且螺纹栓2背离转动帽11的一端与底板5相互接触，螺纹栓2的长度大于插接块10的长度，使得螺纹栓2在压迫底板5的时候，销板9能够紧贴安装框12的内壁，销板9的尺寸大于条形孔13的尺寸，可转动转动帽11，使得螺纹栓2通过与螺纹孔8的螺纹啮合作用产生位移，使得螺纹栓2的底端压迫底板5，可有效的防止底板5在安装框12上产生晃动。

安装主板6上对称焊接有挂耳1，挂耳1滑动安装在底板5上，可将安装主板6从侧面滑动安装到底板5的表面，使得挂耳1与底板5之间相互卡接，安装主板6上活动插接有插销3，插销3的底端延伸进底板5上，底板5和安装主板6上开设有与插销3相适配的销孔4，再将插销3插放进销孔4内，即可将安装主板6固定在底板5上，结构简单，使用便捷，电气安装板安装稳定，易于安装，能为安装电气设备时提供良好的定位。

工作原理：本实用新型电气安装板组件在使用过程中，可先将安装框12通过固定钉7焊接在指定位置上，然后将底板5通过插接块10插接在安装框12上，从安装框12的侧面将销板9插接在插接块10上，进而将底板5大致固定在安装框12上，这时可转动转动帽11，使得螺纹栓2通过与螺纹孔8的螺纹啮合作用产生位移，使得螺纹栓2的底端压迫底板5，可有效的防止底板5在安装框12上产生晃动，这时，可将安装主板6从侧面滑动安装到底板5的表面，使得挂耳1与底板5之间相互卡接，再将插销3插放进销孔4内，即可将安装主板6固定在底板5上。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
