专利摘要

本发明公开了一种布料计米用划线限位调节机构，包括机架、压板和门形架，所述机架的台面上固定有门形架，门形架的顶部横梁上固定有至少两个压紧气缸，压紧气缸的推杆向下穿过门形架的顶部横梁并固定有压板，压板的正下方的机架的台面上固定有支撑台，布料在支撑台上，支撑台的顶面和压板的底面均固定有弹性层，压板的边部顶面固定有滑轨，滑轨中具有滑槽，滑块插套在滑槽中，滑块的顶部固定有竖直推动气缸，竖直推动气缸的推杆竖直向下并固定有夹持块，划线笔夹持在夹持块上。它可以安装在布料卷绕装置的过程中，对布料卷绕一定距离后固定布料并在布料上做下记号，使得布料每段间隔均有记号，只需要根据布料上的记号即可了解其具体长度。

权利要求

1.一种布料计米用划线限位调节机构，包括机架(20)、压板(10)和门形架(30)，其特征在于：所述机架(20)的台面上固定有门形架(30)，门形架(30)的顶部横梁上固定有至少两个压紧气缸(40)，压紧气缸(40)的推杆向下穿过门形架(30)的顶部横梁并固定有压板(10)，压板(10)的正下方的机架(20)的台面上固定有支撑台(201)，布料在支撑台(201)上，支撑台(201)的顶面和压板(10)的底面均固定有弹性层(50)，压板(10)的边部顶面固定有滑轨(1)，滑轨(1)中具有滑槽(11)，滑块(2)插套在滑槽(11)中，滑块(2)的顶部固定有竖直推动气缸(3)，竖直推动气缸(3)的推杆竖直向下并固定有夹持块(31)，划线笔(4)夹持在夹持块(31)上，压板(10)的边部固定有横向推动气缸(5)，横向推动气缸(5)的推杆固定在滑块(2)的侧壁上，划线笔(4)的底端笔尖对着压板(10)下方的布料，压板(10)上固定有呈横向排列的多个接近开关(101)，划线笔(4)的侧壁上具有与接近开关(101)的感应头相对应的凸块(41)。

2.根据权利要求1所述的一种布料计米用划线限位调节机构，其特征在于：所述夹持块(31)为板体的前部具有弧形凸起部(311)，弧形凸起部(311)的中部具有圆形通孔(312)，圆形通孔(312)的一侧内壁上固定有弹性垫(313)，弧形凸起部(311)的侧壁上螺接有锁紧螺栓(314)，锁紧螺栓(314)的顶端伸入圆形通孔(312)并固定有弹性夹持块(315)，划线笔(4)插套在圆形通孔(312)中并夹持在弹性垫(313)与弹性夹持块(315)之间。

3.根据权利要求2所述的一种布料计米用划线限位调节机构，其特征在于：所述划线笔(4)的外壁为阶梯形外壁，其上部的直径大于下部的直径，弹性垫(313)与弹性夹持块(315)的上平面压靠在划线笔(4)的上部外侧壁的底端面上。

4.根据权利要求3所述的一种布料计米用划线限位调节机构，其特征在于：所述划线笔(4)的下部近笔尖处的外壁上固定有凸块(41)，接近开关(101)固定在压板(10)的前侧壁的下部处，接近开关(101)的感应头与凸块(41)相对应。

5.根据权利要求4所述的一种布料计米用划线限位调节机构，其特征在于：所述压板(10)的侧壁上固定有支撑块(102)，支撑块(102)上固定有横向推动气缸(5)。

6.根据权利要求4所述的一种布料计米用划线限位调节机构，其特征在于：所述门形架(30)的两个支柱(301)上螺接有调节螺杆(302)，调节螺杆(302)的前端伸出支柱(301)的内侧壁并固定有限位块(303)，调节螺杆(302)的后端伸出支柱(301)的外侧壁并具有转动头(304)，两个限位块(303)对着布料的一侧壁上具有限位凹槽(305)，布料的两边插套在限位凹槽(305)中。

7.根据权利要求6所述的一种布料计米用划线限位调节机构，其特征在于：所述限位凹槽(305)的侧壁上固定有缓冲层(306)。

8.根据权利要求6所述的一种布料计米用划线限位调节机构，其特征在于：所述调节螺杆(302)伸出支柱(301)的外侧壁处螺接有固定螺母(307)。

说明书

技术领域：

本发明涉及纺织印染设备技术领域，更具体的说涉及一种布料计米用划线限位调节机构。

背景技术：

布料在加工好后需要卷成筒，然而，一般布料其按米卷成筒时，其一般是通过计米器进行计算，而在进行后续加工时，仍然需要采用米尺等方式进行长度定位后进裁切，其增加了后续的劳动量，降低了后续加工的效率。

发明内容：

本发明的目的是克服现有技术的不足，提供一种布料计米用划线限位调节机构，它可以安装在布料卷绕装置的过程中，对布料卷绕一定距离后固定布料并在布料上做下记号，从而使得布料每段间隔均有记号，从而使得布料在后续加工无需再进行测量，只需要根据布料上的记号即可了解其具体长度，同时，其具有布料保护机构，防止布料与周围硬质壁面接触而损坏。

本发明解决所述技术问题的方案是：

一种布料计米用划线限位调节机构，包括机架、压板和门形架，所述机架的台面上固定有门形架，门形架的顶部横梁上固定有至少两个压紧气缸，压紧气缸的推杆向下穿过门形架的顶部横梁并固定有压板，压板的正下方的机架的台面上固定有支撑台，布料在支撑台上，支撑台的顶面和压板的底面均固定有弹性层，压板的边部顶面固定有滑轨，滑轨中具有滑槽，滑块插套在滑槽中，滑块的顶部固定有竖直推动气缸，竖直推动气缸的推杆竖直向下并固定有夹持块，划线笔夹持在夹持块上，压板的边部固定有横向推动气缸，横向推动气缸的推杆固定在滑块的侧壁上，划线笔的底端笔尖对着压板下方的布料，压板上固定有呈横向排列的多个接近开关，划线笔的侧壁上具有与接近开关的感应头相对应的凸块。

所述夹持块为板体的前部具有弧形凸起部，弧形凸起部的中部具有圆形通孔，圆形通孔的一侧内壁上固定有弹性垫，弧形凸起部的侧壁上螺接有锁紧螺栓，锁紧螺栓的顶端伸入圆形通孔并固定有弹性夹持块，划线笔插套在圆形通孔中并夹持在弹性垫与弹性夹持块之间。

所述划线笔的外壁为阶梯形外壁，其上部的直径大于下部的直径，弹性垫与弹性夹持块的上平面压靠在划线笔的上部外侧壁的底端面上。

所述划线笔的下部近笔尖处的外壁上固定有凸块，接近开关固定在压板的前侧壁的下部处，接近开关的感应头与凸块相对应。

所述压板的侧壁上固定有支撑块，支撑块上固定有横向推动气缸。

所述门形架的两个支柱上螺接有调节螺杆，调节螺杆的前端伸出支柱的内侧壁并固定有限位块，调节螺杆的后端伸出支柱的外侧壁并具有转动头，两个限位块对着布料的一侧壁上具有限位凹槽，布料的两边插套在限位凹槽中。

所述限位凹槽的侧壁上固定有缓冲层。

所述调节螺杆伸出支柱的外侧壁处螺接有固定螺母。

本发明的突出效果是：

与现有技术相比，它可以安装在布料卷绕装置的过程中，对布料卷绕一定距离后固定布料并在布料上做下记号，从而使得布料每段间隔均有记号，从而使得布料在后续加工无需再进行测量，只需要根据布料上的记号即可了解其具体长度，同时，其具有布料保护机构，防止布料与周围硬质壁面接触而损坏。

附图说明：

图1是本发明的结构示意图；

图2是本发明的局部放大图；

图3是图2的换角度局部结构示意图；

图4是图2的划线笔的局部结构示意图；

图5是图2的夹持块的局部结构示意图；

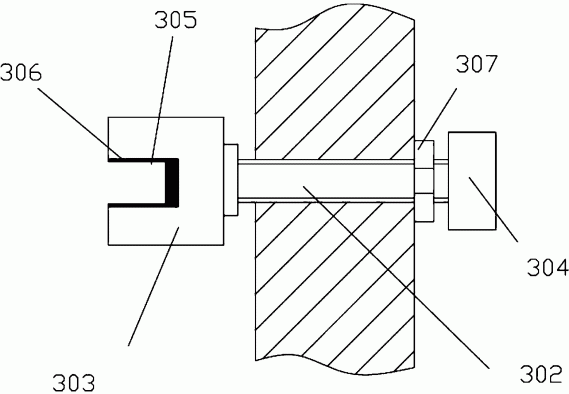

图6是图2的另一部分的局部放大图；

图7是图1的另一部分的局部放大图。

具体实施方式：

下面结合附图和具体的较佳实施例对本发明进行详细阐述，以使本发明的优点和特征能更易于被本领域技术人员理解，这些实施例仅仅是例示的目的，并不旨在对本发明的范围进行限定。

实施例，见如图1至图7所示，一种布料计米用划线限位调节机构，包括机架20、压板10和门形架30，所述机架20的台面上固定有门形架30，门形架30的顶部横梁上固定有至少两个压紧气缸40，压紧气缸40的推杆向下穿过门形架30的顶部横梁并固定有压板10，压板10的正下方的机架20的台面上固定有支撑台201，布料在支撑台201上，支撑台201的顶面和压板10的底面均固定有弹性层50，压板10的边部顶面固定有滑轨1，滑轨1中具有滑槽11，滑块2插套在滑槽11中，滑块2的顶部固定有竖直推动气缸3，竖直推动气缸3的推杆竖直向下并固定有夹持块31，划线笔4夹持在夹持块31上，压板10的边部固定有横向推动气缸5，横向推动气缸5的推杆固定在滑块2的侧壁上，划线笔4的底端笔尖对着压板10下方的布料，压板10上固定有呈横向排列的多个接近开关101，划线笔4的侧壁上具有与接近开关101的感应头相对应的凸块41。

进一步的说，所述夹持块31为板体的前部具有弧形凸起部311，弧形凸起部311的中部具有圆形通孔312，圆形通孔312的一侧内壁上固定有弹性垫313，弧形凸起部311的侧壁上螺接有锁紧螺栓314，锁紧螺栓314的顶端伸入圆形通孔312并固定有弹性夹持块315，划线笔4插套在圆形通孔312中并夹持在弹性垫313与弹性夹持块315之间。

进一步的说，所述划线笔4的外壁为阶梯形外壁，其上部的直径大于下部的直径，弹性垫313与弹性夹持块315的上平面压靠在划线笔4的上部外侧壁的底端面上。

进一步的说，所述划线笔4的下部近笔尖处的外壁上固定有凸块41，接近开关101固定在压板10的前侧壁的下部处，接近开关101的感应头与凸块41相对应。

进一步的说，所述压板10的侧壁上固定有支撑块102，支撑块102上固定有横向推动气缸5。

进一步的说，所述门形架30的两个支柱301上螺接有调节螺杆302，调节螺杆302的前端伸出支柱301的内侧壁并固定有限位块303，调节螺杆302的后端伸出支柱301的外侧壁并具有转动头304，两个限位块303对着布料的一侧壁上具有限位凹槽305，布料的两边插套在限位凹槽305中。

进一步的说，所述限位凹槽305的侧壁上固定有缓冲层306。

进一步的说，所述调节螺杆302伸出支柱301的外侧壁处螺接有固定螺母307。

工作原理:当布料在运行时经过一段距离后，一般比如布料每运行一米，一般采用计米器进行记米，到一定时间将布料停止运行，然后通过人工控制压紧气缸40或采用控制主机自动控制将压板10下压，压板10压制在布料上，使得布料夹持在压板10与支撑台201之间，然后，竖直推动气缸3的推杆向下推动，使得夹持块31向下移动，从而使得划线笔4接触到布料，其中，划线笔4移动的位置通过凸块41与任何一个接近开关101的感应头感应到后停止，其原理是，接近开关101感应到凸块41后，将感应信号输送给控制主机，控制主机控制气动阀停止竖直推动气缸3继续向下推动，其具体原理是公知内容，不再详述。

然后，通过横向推动气缸5的推杆推动滑块2，使得划线笔4沿着布料上进行滑动而标记，这样布料上就具有了记米号，方便后续使用和加工。

划线完成后，竖直推动气缸3的推杆回缩，然后，横向推动气缸5回缩，即可。其一般采用在控制主机中安装控制程序对各种步骤的顺序和运行进行了设定，此类软件在现有市面上均可以购得，不再详述。

其中，所述划线笔4的外壁为阶梯形外壁，其上部的直径大于下部的直径，弹性垫313与弹性夹持块315的上平面压靠在划线笔4的上部外侧壁的底端面上。采用此种结构是为了保证划线笔4的凸块41与接近开关101的相对位置保持正确，从而保证限位时，划线笔4的笔尖正好与布料相接触。

同时，通过拧松固定螺母307，并调节调节螺杆302，即可调节两个限位块303之间的距离，从而保证布料的边部在两个限位块303之间，保护布料的边部。
