专利摘要

本实用新型公开了一种建筑工程幕墙维修用工具存放装置，包括箱子本体，所述箱子本体左侧通过合页安装有箱盖，所述箱子本体内壁顶端均匀固定安装有多个挂钩，所述箱子本体内部固定安装有第一隔板，所述第一隔板顶端放置有抽屉，且抽屉的数量为两个，所述第一隔板顶端开设有第一凹槽，所述第一凹槽内部插入有连接杆，所述箱子本体内壁两侧皆固定安装有第一固定板，所述第一固定板相互靠近的一侧皆固定安装有弹性块。本实用新型通过设置有第一弹簧、挡块和条形杆，使对挂在挂钩上的工具进行了一定的固定，从而防止在移动箱子本体的过程中，由于受外力的影响，造成挂钩上悬挂放置的工具发生脱落现象，妨碍施工人员正常工作的进行，得不偿失。

权利要求

1.一种建筑工程幕墙维修用工具存放装置，包括箱子本体(1)，其特征在于：所述箱子本体(1)左侧通过合页安装有箱盖(3)，所述箱子本体(1)内壁顶端均匀固定安装有多个挂钩(14)，所述箱子本体(1)内部固定安装有第一隔板(4)，所述第一隔板(4)顶端放置有抽屉(8)，且抽屉(8)的数量为两个，所述第一隔板(4)顶端开设有第一凹槽(18)，所述第一凹槽(18)内部插入有连接杆(5)，所述连接杆(5)顶端固定安装有支撑杆(12)，所述支撑杆(12)顶端固定安装有第二隔板(11)，所述箱子本体(1)内壁两侧皆固定安装有第一固定板(9)，所述第一固定板(9)相互靠近的一侧皆固定安装有弹性块(10)。

2.根据权利要求1所述的一种建筑工程幕墙维修用工具存放装置，其特征在于：所述挂钩(14)正面皆通过转轴安装有条形杆(17)，所述条形杆(17)左侧固定安装有第一弹簧(15)，且第一弹簧(15)与挂钩(14)相连接，所述挂钩(14)内壁左侧固定安装有挡块(16)，且挡块(16)与条形杆(17)相互卡合。

3.根据权利要求1所述的一种建筑工程幕墙维修用工具存放装置，其特征在于：所述第一隔板(4)顶端开设有滑槽(6)，且滑槽(6)的数量为两个，所述滑槽(6)内部皆滑动安装有滑块(7)，且滑块(7)与抽屉(8)固定连接。

4.根据权利要求1所述的一种建筑工程幕墙维修用工具存放装置，其特征在于：所述第二隔板(11)正面皆通过转轴安装有挡板(13)。

5.根据权利要求1所述的一种建筑工程幕墙维修用工具存放装置，其特征在于：所述连接杆(5)两侧皆开设有卡槽(19)，所述第一凹槽(18)内壁两侧皆开设有第二凹槽(21)，所述第二凹槽(21)相互远离的内壁一侧皆固定安装有第二弹簧(22)，所述第二弹簧(22)相互靠近的一端皆固定安装有圆球(20)，且圆球(20)与卡槽(19)卡合。

6.根据权利要求1所述的一种建筑工程幕墙维修用工具存放装置，其特征在于：所述箱子本体(1)内壁底端固定安装有垫子(2)，且垫子(2)的材质为橡胶。

说明书

技术领域

本实用新型涉及建筑技术领域，具体为一种建筑工程幕墙维修用工具存放装置。

背景技术

工具存放装置，顾名思义，它是一种容器，是存储工具和各种家庭杂物的容器，可用于生产，家庭，维修，钓鱼等各种用途，使用广泛，它分为移动型和固定型，移动性的工具箱也就是所谓的工具车，现有的工具存放装置在空间分布上具有一定的不足，在收纳方面不够细化，且取放不够便捷，因此需要设计一种建筑工程幕墙维修用工具存放装置。

实用新型内容

本实用新型的目的在于提供一种建筑工程幕墙维修用工具存放装置，以解决上述背景技术中提出的现有的工具存放装置在空间分布上具有一定的不足，在收纳方面不够细化，且取放不够便捷的问题。

为实现上述目的，本实用新型提供如下技术方案：一种建筑工程幕墙维修用工具存放装置，包括箱子本体，所述箱子本体左侧通过合页安装有箱盖，所述箱子本体内壁顶端均匀固定安装有多个挂钩，所述箱子本体内部固定安装有第一隔板，所述第一隔板顶端放置有抽屉，且抽屉的数量为两个，所述第一隔板顶端开设有第一凹槽，所述第一凹槽内部插入有连接杆，所述连接杆顶端固定安装有支撑杆，所述支撑杆顶端固定安装有第二隔板，所述箱子本体内壁两侧皆固定安装有第一固定板，所述第一固定板相互靠近的一侧皆固定安装有弹性块。

优选的，所述挂钩正面皆通过转轴安装有条形杆，所述条形杆左侧固定安装有第一弹簧，且第一弹簧与挂钩相连接，所述挂钩内壁左侧固定安装有挡块，且挡块与条形杆相互卡合。

优选的，所述第一隔板顶端开设有滑槽，且滑槽的数量为两个，所述滑槽内部皆滑动安装有滑块，且滑块与抽屉固定连接。

优选的，所述第二隔板正面皆通过转轴安装有挡板。

优选的，所述连接杆两侧皆开设有卡槽，所述第一凹槽内壁两侧皆开设有第二凹槽，所述第二凹槽相互远离的内壁一侧皆固定安装有第二弹簧，所述第二弹簧相互靠近的一端皆固定安装有圆球，且圆球与卡槽卡合。

优选的，所述箱子本体内壁底端固定安装有垫子，且垫子的材质为橡胶。

与现有技术相比，本实用新型的有益效果是：

1、通过设置有第一弹簧、挡块和条形杆，使对挂在挂钩上的工具进行了一定的固定，从而防止在移动箱子本体的过程中，由于受外力的影响，造成挂钩上悬挂放置的工具发生脱落现象，引起不必要的损失，妨碍施工人员正常工作的进行，得不偿失。

2、通过设置有滑槽和滑块，使利用滑块可以在滑槽内部进行滑动，从而防止了抽屉底部直接与第一隔板相接触，在抽拉抽屉的过程中对抽屉和第一隔板造成磨损，使抽屉和第一隔板受损，引起不必要的损失。

3、通过设置有第一凹槽、卡槽、圆球、第二凹槽和第二弹簧，使连接杆移动的同时，卡槽对圆球进行一定的挤压，配合第二弹簧的弹性，可以快速的将连接杆从第一凹槽内部进行抽离，然后快速的对第二隔板进行卸下，方便了对第二隔板进行后一步的操作。

附图说明

图1为本实用新型的正视结构示意图；

图2为本实用新型的支撑杆正视剖面结构示意图；

图3为本实用新型的图1中A处结构局部放大示意图；

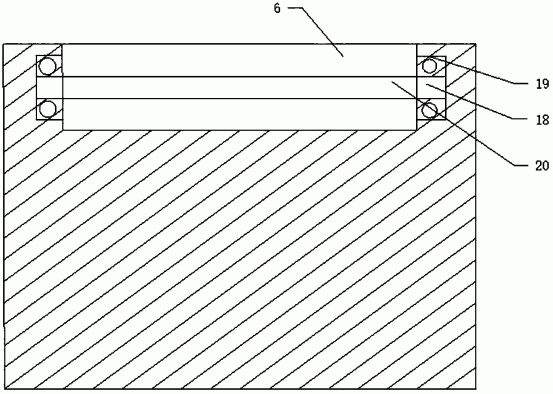

图4为本实用新型的图2中B处结构局部放大示意图。

图中：1、箱子本体；2、垫子；3、箱盖；4、第一隔板；5、连接杆；6、滑槽；7、滑块；8、抽屉；9、第一固定板；10、弹性块；11、第二隔板；12、支撑杆；13、挡板；14、挂钩；15、第一弹簧；16、挡块；17、条形杆；18、第一凹槽；19、卡槽；20、圆球；21、第二凹槽；22、第二弹簧。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供的一种实施例：

一种建筑工程幕墙维修用工具存放装置，包括箱子本体1，箱子本体1左侧通过合页安装有箱盖3，箱子本体1内壁顶端均匀固定安装有多个挂钩14，箱子本体1内部固定安装有第一隔板4，第一隔板4顶端放置有抽屉8，且抽屉8的数量为两个，第一隔板4顶端开设有第一凹槽18，第一凹槽18内部插入有连接杆5，连接杆5顶端固定安装有支撑杆12，支撑杆12顶端固定安装有第二隔板11，箱子本体1内壁两侧皆固定安装有第一固定板9，第一固定板9相互靠近的一侧皆固定安装有弹性块10，利用第一固定板9的弹性，使第一固定板9与抽屉8相互贴合的更加紧密，因此防止了在移动箱子本体1的过程中，由于外力，造成抽屉8的晃动，引起不必要的麻烦。

挂钩14正面皆通过转轴安装有条形杆17，条形杆17左侧固定安装有第一弹簧15，且第一弹簧15与挂钩14相连接，挂钩14内壁左侧固定安装有挡块16，且挡块16与条形杆17相互卡合，对挂在挂钩14上的工具进行了一定的固定，从而防止在移动箱子本体1的过程中，由于受外力的影响，造成挂钩14上悬挂放置的工具发生脱落现象，引起不必要的损失，妨碍施工人员正常工作的进行，得不偿失。

第一隔板4顶端开设有滑槽6，且滑槽6的数量为两个，滑槽6内部皆滑动安装有滑块7，且滑块7与抽屉8固定连接，利用滑块7可以在滑槽6内部进行滑动，从而防止了抽屉8底部直接与第一隔板4相接触，在抽拉抽屉8的过程中对抽屉8和第一隔板4造成磨损，使抽屉8和第一隔板4受损，引起不必要的损失。

第二隔板11正面皆通过转轴安装有挡板13，对抽屉8进行了一定的固定，防止在移动箱子本体1的过程中，抽屉8进行前后滑动，造成一定的不稳定性，影响施工人员的使用效果。

连接杆5两侧皆开设有卡槽19，第一凹槽18内壁两侧皆开设有第二凹槽21，第二凹槽21相互远离的内壁一侧皆固定安装有第二弹簧22，第二弹簧22相互靠近的一端皆固定安装有圆球20，且圆球20与卡槽19卡合，使连接杆5移动的同时，卡槽19对圆球20进行一定的挤压，配合第二弹簧22的弹性，可以快速的将连接杆5从第一凹槽18内部进行抽离，然后快速的对第二隔板11进行卸下，方便了对第二隔板11进行后一步的操作。

箱子本体1内壁底端固定安装有垫子2，且垫子2的材质为橡胶，对放置在垫子2上的大型工具进行一定的防护效果，防止工具与箱子本体1内壁底端直接接触，引起工具与箱子本体1相互碰撞，造成工具受损，从而引起一定的经济损失。

工作原理：当施工人员需要对工具进行存放时，将箱盖3打开，将条形杆17向下移动，进而条形杆17挤压第一弹簧15，将条形杆17和挡块16成功脱离，将需要存放的工具悬挂在挂钩14上，向上旋转挡板13，抽屉8脱离挡板13的限位，将抽屉8向外抽出，通过滑块7在滑槽6内部进行滑动，成功抽出抽屉8，将所需要放置的小型工具放置在抽屉8内部，将大型的工具放置在垫子2上，然后关闭箱盖3。

当需要对箱子本体1进行清洁时，打开箱盖3，将第二隔板11向上移动，从而带动支撑杆12向上移动，进而带动连接杆5移动，卡槽19挤压圆球20，带动圆球20挤压第二弹簧22，第二弹簧22收缩，从而连接杆5脱离第一凹槽18的限位，进而成功卸下第二隔板11，进行清洁，然后向外拉抽屉8，通过滑槽6与滑块7配合，抽屉8成功卸下，进行内部清洁。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
