专利摘要
本发明涉及一种收卷设备，尤其涉及一种布料染色厂的收卷设备。本发明的目的是提供一种能够更方便人们对布料进行收卷，手不易粘上染料导致皮肤过敏，并且还能使得每次收卷的布料量一致的布料染色厂的收卷设备。本发明的技术方案是：一种布料染色厂的收卷设备，包括有底座、安装架、转动轴等；底座顶部左右两端之间固接有安装架，安装架中部转动式的连接有转动轴。本发明通过压块将布料头端压住固定，转动转杆，即可使收卷筒转动将布料卷起，无需人手拿着染色完成的布料进行收卷，避免了手粘上染料导致皮肤过敏，通过弧形挡块的作用，则能使得收卷筒卷的布料量一致，通过接触轮的作用，则能将收卷起来的布料滚平整，避免布料起皱褶影响使用。
权利要求

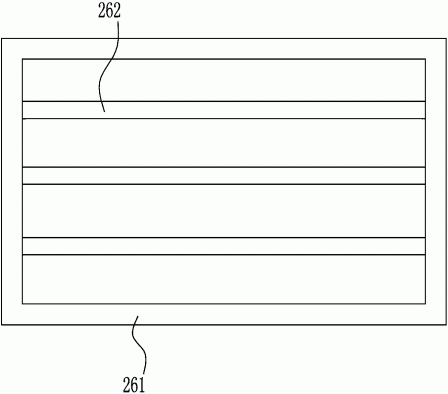

1.一种布料染色厂的收卷设备，包括有底座、安装架、转动轴和蜗轮，底座顶部左右两端之间固接有安装架，安装架中部转动式的连接有转动轴，转动轴后端固接有蜗轮，其特征在于：还包括有支杆、第一轴承座、转杆、L形杆、蜗杆、收卷筒和调节机构，转动轴前端设有调节机构，调节机构上设有可将布料卷起的收卷筒，安装架后侧面右侧固接有L形杆，安装架后侧面上部固接有支杆，支杆左端与L形杆左端都固接有第一轴承座，上下两侧第一轴承座之间设有转杆，转杆中部固接有蜗杆，蜗杆位于蜗轮右侧与其啮合；调节机构包括有旋转板、第一连杆、第一螺杆、第一弹簧、第二螺杆、第一螺母和压块，转动轴前端固接有旋转板，旋转板上下两部都设有第一螺杆，收卷筒位于旋转板前侧，收卷筒后侧面上下两侧都固接有第一连杆，第一连杆后侧面开有螺纹孔，第一螺杆位于螺纹孔内与其配合，收卷筒前侧面左侧中部开有凹槽，凹槽顶部右侧固接有第二螺杆，第二螺杆上设有第一螺母，凹槽内还设有可将布料固定的压块，压块顶部与第二螺杆底端和第一螺母底部接触，压块顶部左右两侧与凹槽顶部左右两侧之间连接有第一弹簧，右侧第一弹簧位于第二螺杆右侧；还包括有安装板、导轨、滑套、第二连杆、限位块、弧形挡块、第二轴承座、第三螺杆、第二螺母和转把，安装架左侧下部与右侧上部都固接有安装板，左侧安装板前侧面下部与右侧安装板前侧面上部都固接有起导向作用的导轨，导轨上滑动式的设有滑套，左侧滑套底部与右侧滑套顶部都固接有第二连杆，左侧第二连杆前侧面右部与右侧第二连杆前侧面左部都固接有可对布料限位的弧形挡块，弧形挡块位于收卷筒左右两侧，安装板前侧面左右两侧中部都固接有第二轴承座，左方两个第二轴承座之间连接有第三螺杆，右方两个第二轴承座之间也连接有第三螺杆，第三螺杆上设有第二螺母，右侧第二螺母顶部与右侧滑套底部固定连接，左侧第二螺母底部与左侧滑套顶部固定连接，左右两侧第三螺杆外端都固接有转把，左右两侧导轨内端都固接有可防止滑套脱落的限位块。
2.如权利要求1所述的一种布料染色厂的收卷设备，其特征在于：还包括有第二弹簧、升降块和接触轮，底座顶部左侧连接有两个第二弹簧，两个第二弹簧顶端之间固接有升降块，升降块顶部转动式的连接有可将布料滚平整的接触轮，接触轮与收卷筒接触。
3.如权利要求2所述的一种布料染色厂的收卷设备，其特征在于：还包括有固定套、气管和连接头，左侧弧形挡块前侧面下部固接有固定套，固定套内固接有可将气体喷出的气管，左右两侧气管外端都固接有连接头。
