专利摘要

本实用新型公开了一种浴帘，解决了通过设置口袋可能会有水集聚，进而导致放入口袋中的内衣、内裤弄湿的问题，其技术方案要点是包括本体，本体上可拆卸连接有布块，布块与本体之间设有空腔，空腔内穿设有固定带，固定带与布块固定连接，固定带包括第一固定端与第二固定端，固定带上设有用于将固定带的第一固定端与第二固定端相互固定的固定机构，本实用新型的一种浴帘，固定带两端被固定后形成环形，从而使得内衣、内裤可以直接搭在固定带上，从而有效的避免了水的集聚而导致弄湿内衣、内裤的情况出现。

权利要求

1.一种浴帘，包括本体，其特征是：所述本体上可拆卸连接有布块，所述布块与本体之间设有空腔，所述空腔内穿设有固定带，所述固定带与布块固定连接，所述固定带包括第一固定端与第二固定端，所述固定带上设有用于将固定带的第一固定端与第二固定端相互固定的固定机构。

2.根据权利要求1所述的一种浴帘，其特征是：所述布块上设有第一母扣，所述固定带上设有与第一母扣相配合的第一子扣，所述第一子扣位于固定带中部。

3.根据权利要求2所述的一种浴帘，其特征是：所述固定机构包括磁性相反的第一磁铁片与第二磁铁片；

所述第一磁铁片与第一固定端固定连接；

所述第二磁铁片与第二固定端固定连接。

4.根据权利要求3所述的一种浴帘，其特征是：所述本体上设有与第一磁铁片相对应的第三磁铁片；

第三磁铁片与第一磁铁片磁性相反；

所述本体上设有与第二磁铁片相对应的第四磁铁片；

第四磁铁片与第二磁铁片磁性相反。

5.根据权利要求2所述的一种浴帘，其特征是：所述固定机构包括第二子扣与第二母扣；

所述第二子扣与第一固定端固定连接；

所述第二母扣与第二固定端固定连接。

6.根据权利要求5所述的一种浴帘，其特征是：所述本体上设有与第二子扣相对应的第三母扣，所述第二子扣与第三母扣卡接；

所述本体上设有与第二母扣相对应的第三子扣，所述第二母扣与第三子扣卡接。

7.根据权利要求2所述的一种浴帘，其特征是：所述固定机构包括魔术贴，所述魔术贴包括第一圆毛面与第一刺毛面；

所述第一圆毛面与第一固定端固定连接；

所述第一刺毛面与第二固定端固定连接。

8.根据权利要求7所述的一种浴帘，其特征是：所述本体上设有与第一圆毛面相对应的第二刺毛面，所述第一圆毛面与第二刺毛面卡接；

所述本体上设有与第一刺毛面相对应的第二圆毛面，所述第一刺毛面与第二圆毛面卡接。

9.根据权利要求1或2或3或5或7所述的一种浴帘，其特征是：所述本体与布块通过拉链可拆卸连接。

说明书

技术领域

本实用新型涉及一种生活设施中的附属用品,更具体地说，它涉及一种浴帘。

背景技术

  浴帘是一个悬挂在带淋浴喷头的浴缸外面、或者淋浴范围的窗帘状物品,浴帘主要用于防止淋浴的水花飞溅到淋浴外的地方；及为淋浴的人起遮挡作用,浴帘传统来说由塑料、布等材料制成。在室内温度较低的时候浴帘也有聚拢热蒸气，维持淋浴区局部温度的作用。

浴帘一般为悬挂的帘体，除了遮挡喷水的作用外，一般没有其它用处，当然，一些外观比较漂亮的浴帘也能起到一定的装饰作用，然而除此之外一般没有其它功能，造成浪费，而相对应的是，浴室一般设在洗手间中，面积狭小，例如洗浴用品等东西往往没处放置。

为了克服上述缺点，申请号201120398250.7公开的一种口袋浴帘,所述口袋浴帘为柔性结构，其通体由防水材料制成，其在顶部具有可穿过浴帘杆的挂孔，所述挂孔边缘嵌有防止挂孔裂开的加强部，所述口袋浴帘在其一面上具有至少一个用以盛装物品的口袋，本实用新型所述的口袋浴帘，可以使人们将洗发水、沐浴液等装入到其上的口袋中，从而使得浴帘能够多用途化，且节约了洗手间的空间，并且，将洗发水、沐浴液等装在口袋浴帘上，在洗澡时也便于使用。

通过口袋的设置，使得在口袋中可以放置洗发水、沐浴露、内衣内裤等，但是由于其口袋为一侧开口，另外三侧为封闭的，则使得水很容易集聚在口袋中且无法排除，且集聚在口袋中的水也很难清理，从而使得在未注意口袋内有水的情况下，将内衣、内裤放置到口袋中，则会出现将内衣、内裤弄湿的情况，从而给人们穿戴带来不便，所以目前所使用的浴帘具有一定的改进空间。

实用新型内容

针对现有技术存在的不足，本实用新型的目的在于提供一种供内衣内裤放置而不会弄湿的浴帘。

为实现上述目的，本实用新型提供了如下技术方案：一种浴帘，包括本体，所述本体上可拆卸连接有布块，所述布块与本体之间设有空腔，所述空腔内穿设有固定带，所述固定带与布块固定连接，所述固定带包括第一固定端与第二固定端，所述固定带上设有用于将固定带的第一固定端与第二固定端相互固定的固定机构。

较佳的，所述布块上设有第一母扣，所述固定带上设有与第一母扣相配合的第一子扣，所述第一子扣位于固定带中部。

较佳的，所述固定机构包括磁性相反的第一磁铁片与第二磁铁片；

所述第一磁铁片与第一固定端固定连接；

所述第二磁铁片与第二固定端固定连接。

较佳的，所述本体上设有与第一磁铁片相对应的第三磁铁片；

第三磁铁片与第一磁铁片磁性相反；

所述本体上设有与第二磁铁片相对应的第四磁铁片；

第四磁铁片与第二磁铁片磁性相反。

较佳的，所述固定机构包括第二子扣与第二母扣；

所述第二子扣与第一固定端固定连接；

所述第二母扣与第二固定端固定连接。

较佳的，所述本体上设有与第二子扣相对应的第三母扣，所述第二子扣与第三母扣卡接；

所述本体上设有与第二母扣相对应的第三子扣，所述第二母扣与第三子扣卡接。

较佳的，所述固定机构包括魔术贴，所述魔术贴包括第一圆毛面与第一刺毛面；

所述第一圆毛面与第一固定端固定连接；

所述第一刺毛面与第二固定端固定连接。

较佳的，所述本体上设有与第一圆毛面相对应的第二刺毛面，所述第一圆毛面与第二刺毛面卡接；

所述本体上设有与第一刺毛面相对应的第二圆毛面，所述第一刺毛面与第二圆毛面卡接。

较佳的，所述本体与布块通过拉链可拆卸连接。

本实用新型相对现有技术相比具有：固定带两端被固定后形成环形，从而使得内衣、内裤可以直接搭在固定带上，从而有效的避免了设置袋口使得水集聚进而导致弄湿内衣、内裤的情况出现。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

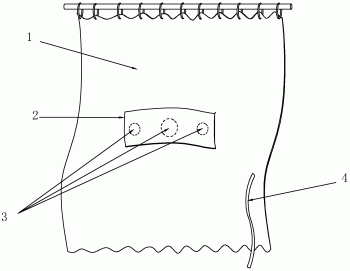

图1为本实用新型实施例一的结构示意图；

图2为本实用新型实施例二的结构示意图；

图3为本实用新型实施例三的结构示意图；

图4为本实用新型固定带的结构示意图。

图中：1、本体；2、布块；3、空腔；4、固定带；5、第一固定端；6、第二固定端；7、第一母扣；8、第一子扣；9、固定机构；10、第一磁铁片；11、第二磁铁片；12、第三磁铁片；13、第四磁铁片；14、第二子扣；15、第二母扣；16、第三母扣；17、第三子扣；18、魔术贴；19、第一圆毛面；20、第一刺毛面；21、第二刺毛面；22、第二圆毛面；23、拉链。

具体实施方式

参照图1至图4所示，实施例做进一步说明。

本实用新型公开的一种浴帘，包括本体1，且本体1由环保的防水材料制成，避免水渗透到另一侧，本体1上可拆卸连接有布块2，本体1与布块2通过拉链23可拆卸连接，使得当布块2损坏或者弄脏时，可以拆卸下来更换、清洗，同时布块2设置于浴帘的上侧，使得在洗澡过程中，水一般不会冲到布块2设置的位置，同时在安装浴帘的过程中，将设有布块2的一侧朝外，没有设置布块2的一侧朝内，使得水在只能冲到没有设置布块2的一侧，避免设有布块2的一侧弄湿，布块2与本体1之间设有空腔3，空腔3内穿设有固定带4，固定带4与布块2固定连接，布块2上设有第一母扣7，固定带4上设有与第一母扣7相配合的第一子扣8，使得第一母扣7与第一子扣8相互扣合将固定带4固定在布块2上，避免固定带4掉落，第一子扣8位于固定带4中部，固定带4包括第一固定端5与第二固定端6，固定带4上设有用于将固定带4的第一固定端5与第二固定端6相互固定的固定机构9，通过固定机构9将固定带4两端固定后形成环形，从而使得内衣、内裤可以直接搭在固定带4上，从而有效的避免了设置袋口使得水集聚进而导致弄湿内衣、内裤的情况出现，布块2与固定带4可设置有若干，以供许多东西放置。

实施例一，固定机构9包括磁性相反的第一磁铁片10与第二磁铁片11，第一磁铁片10与第一固定端5固定连接，第二磁铁片11与第二固定端6固定连接，此处需要注意的是，第一磁铁片10与第一固定端5、第二磁铁片11与第二固定端6可以通过缝合而相对的固定在一起，或者可以通过粘接、卡接等惯用方式达到固定连接的目的，上述的连接方式，都是本领域技术人员所熟知的技术手段，此处不作详述，通过第二磁铁片11与第一磁铁片10相互吸合，使得固定带4形成环形以供内衣、内裤搭放，从而有效的避免了设置袋口使得水集聚进而导致弄湿内衣、内裤的情况出现，同时本体1上设有与第一磁铁片10相对应的第三磁铁片12，第三磁铁片12与第一磁铁片10磁性相反，本体1上设有与第二磁铁片11相对应的第四磁铁片13，第四磁铁片13与第二磁铁片11磁性相反，使得第一磁铁片10可以与第三磁铁片12吸合固定，第二磁铁片11与第四磁铁片13吸合固定，从而使得固定带4的第一固定端5、第二固定端6分别与本体1形成两个供内衣、内裤搭放的环形，增多放置的位置，提高可操作性。

实施例二，固定机构9包括第二子扣14与第二母扣15，第二子扣14与第一固定端5固定连接，第二母扣15与第二固定端6固定连接，此处需要注意的是，第二子扣14与第一固定端5、第二母扣15与第二固定端6可以通过缝合而相对的固定在一起，或者可以通过粘接、卡接等惯用方式达到固定连接的目的，上述的连接方式，都是本领域技术人员所熟知的技术手段，此处不作详述，通过第二子扣14与第二母扣15相互卡接，使得固定带4形成环形以供内衣、内裤搭放，从而有效的避免了设置袋口使得水集聚进而导致弄湿内衣、内裤的情况出现，同时本体1上设有与第二子扣14相对应的第三母扣16，本体1上设有与第二母扣15相对应的第三子扣17，使得第二子扣14可以与第三母扣16卡接，第二母扣15可以与第三子扣17卡接，从而使得固定带4的第一固定端5、第二固定端6分别与本体1形成两个供内衣、内裤搭放的环形，增多放置的位置，提高可操作性。

实施例三，固定机构9包括魔术贴18，魔术贴18包括第一圆毛面19与第一刺毛面20，第一圆毛面19与第一固定端5固定连接，第一刺毛面20与第二固定端6固定连接，此处需要注意的是，第一圆毛面19与第一固定端5、第一刺毛面20与第二固定端6可以通过缝合而相对的固定在一起，或者可以通过粘接、卡接等惯用方式达到固定连接的目的，上述的连接方式，都是本领域技术人员所熟知的技术手段，此处不作详述，通过第一圆毛面19与第一刺毛面20相互粘合固定，使得固定带4形成环形以供内衣、内裤搭放，从而有效的避免了设置袋口使得水集聚进而导致弄湿内衣、内裤的情况出现，同时本体1上设有与第一圆毛面19相对应的第二刺毛面21，本体1上设有与第一刺毛面20相对应的第二圆毛面22，使得第一圆毛面19与第二刺毛面21卡接，第一刺毛面20与第二圆毛面22卡接，从而使得固定带4的第一固定端5、第二固定端6分别与本体1形成两个供内衣、内裤搭放的环形，增多放置的位置，提高可操作性。

以上所述仅是本实用新型的优选实施方式，本实用新型的保护范围并不仅局限于上述实施例，凡属于本实用新型思路下的技术方案均属于本实用新型的保护范围。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理前提下的若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
