专利摘要
本实用新型涉及建筑设备技术领域,且公开了一种组装式预制框架,包括放置板,所述放置板的后表面四角处均开设有凹槽,单个所述凹槽的内部活动连接有数量为两个且一端贯穿并延伸至放置板前表面的连接杆,相邻两个所述连接杆的内部均与限位杆活动连接,限位杆位于凹槽的内部,相邻两个所述连接杆的前表面均与L型板固定连接。该组装式预制框架,具备组装式的便于转运的优点,解决了现有的混凝土墙板预制框架大多都为一体式的,在使用结束后不方便进行转运,从而造成了使用时的不便,同时墙板在成型后极难将制成的墙板拆除,因此极大地增加了工作人员的工作负担,并增加了工作的繁杂程度的问题。
权利要求

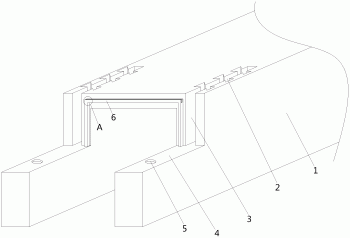

1.一种组装式预制框架,包括放置板(1),其特征在于:所述放置板(1)的后表面四角处均开设有凹槽(2),单个所述凹槽(2)的内部活动连接有数量为两个且一端贯穿并延伸至放置板(1)前表面的连接杆(3),相邻两个所述连接杆(3)的内部均与限位杆(4)活动连接,限位杆(4)位于凹槽(2)的内部,相邻两个所述连接杆(3)的前表面均与L型板(5)固定连接,同侧两个所述L型板(5)的内侧均与竖向挡板(6)活动连接,左右两侧所述竖向挡板(6)的相对一侧均与横向挡板(7)固定连接,两个所述竖向挡板(6)的相背一侧和两个所述横向挡板(7)的相背一侧均设置有固定组件(8),两个所述竖向挡板(6)的相背一侧和两个所述横向挡板(7)的相背一侧均设置有钢筋定位组件(9),所述放置板(1)的前表面设置有提动组件(10),提动组件(10)位于横向挡板(7)的后方。
2.根据权利要求1所述的一种组装式预制框架,其特征在于:所述连接杆(3)的内部开设有位于凹槽(2)内部的通孔,通孔的内部活动连接有限位杆(4),限位杆(4)呈L型设置。
3.根据权利要求1所述的一种组装式预制框架,其特征在于:所述固定组件(8)包括螺丝杆(81),两个所述竖向挡板(6)的相背一侧和两个所述横向挡板(7)的相背一侧均固定安装有数量为两个且分别贯穿并延伸至四个所述L型板(5)外侧的螺丝杆(81),相邻两个所述螺丝杆(81)的外部均与矩形板(82)活动连接,矩形板(82)位于L型板(5)的外侧,螺丝杆(81)的外部螺纹连接有位于矩形板(82)外侧的螺帽(83)。
4.根据权利要求1所述的一种组装式预制框架,其特征在于:所述钢筋定位组件(9)包括连接筒(91),两个所述竖向挡板(6)的相背一侧和两个所述横向挡板(7)的相背一侧均固定安装有一端贯穿并延伸至竖向挡板(6)和横向挡板(7)内侧的连接筒(91),连接筒(91)的外侧螺纹连接有连接盖(92),连接盖(92)位于竖向挡板(6)和横向挡板(7)的外侧,连接盖(92)的内侧固定安装有密封件(93),密封件(93)的外侧与连接筒(91)的内侧壁相接触。
5.根据权利要求1所述的一种组装式预制框架,其特征在于:所述提动组件(10)包括放置槽(101),所述放置板(1)的前表面开设有数量为两个的放置槽(101),放置槽(101)的内部活动连接有提动板(102),提动板(102)的前表面固定安装有数量为两个且分别位于两个横向挡板(7)相背一侧的拉杆(103),拉杆(103)的前表面固定安装有把手(104)。
6.根据权利要求5所述的一种组装式预制框架,其特征在于:所述提动板(102)的前表面与放置板(1)的前表面均位于同一水平面上,所述横向挡板(7)和竖向挡板(6)的后表面均与放置板(1)的前表面紧密贴合。
