专利摘要

本实用新型提供了一种新型瓦楞纸干燥辅助装置，包括箱体，箱体的内部开设有通风道，通风道位于箱体的内部两侧位置，箱体的底端两侧位置设置连接通道，连接通道的底端位置对应设置通风口，箱体的内侧固定连接有侧板，箱体的内部嵌入设置干燥板，箱体的内部底端设置底腔，干燥板的外端边缘设置为外框，外框的内侧嵌入设置有吸附层。通过通风道和底端位置对应相通的连接通道，在箱体的两侧位置贯穿设置通道，配合通风口内部的风扇有效的使得箱体内部形成气流循环，增强烘干效果，通过多层设置的干燥板，与瓦楞纸进行接触的时候，有效的对其表面的水分进行吸收，达到快速烘干的效果。

权利要求

1.一种新型瓦楞纸干燥辅助装置，包括箱体(1)，其特征在于：箱体(1)的内部开设有通风道(2)，通风道(2)位于箱体(1)的内部两侧位置，箱体(1)的底端两侧位置设置连接通道(7)，连接通道(7)的底端位置对应设置通风口(8)，箱体(1)的内侧固定连接有侧板(3)，箱体(1)的内部嵌入设置干燥板(4)，箱体(1)的内部底端设置底腔(5)，干燥板(4)的外端边缘设置为外框(10)，外框(10)的内侧嵌入设置有吸附层(11)，吸附层(11)外层表面设置为纱网层(12)，干燥板(4)的底端位置固定连接有弹簧柱(6)，弹簧柱(6)位于每层干燥板(4)之间，横向设置，干燥板(4)的内部嵌入设置有嵌入柱(9)。

2.根据权利要求1所述的新型瓦楞纸干燥辅助装置，其特征在于：所述通风道(2)的顶端位置在箱体(1)的对应顶端位置设置开口。

3.根据权利要求1所述的新型瓦楞纸干燥辅助装置，其特征在于：所述连接通道(7)和通风道(2)相通设置，通风口(8)的内部嵌入设置风扇。

4.根据权利要求1所述的新型瓦楞纸干燥辅助装置，其特征在于：所述侧板(3)对应通风道(2)的位置设置，侧板(3)设置滤板。

5.根据权利要求1所述的新型瓦楞纸干燥辅助装置，其特征在于：所干燥板(4)设置多组，竖向嵌入箱体中，干燥板(4)底端嵌入在底腔(5)中述。

6.根据权利要求1所述的新型瓦楞纸干燥辅助装置，其特征在于：所述吸附层(11)设置为活性炭层。

7.根据权利要求1所述的新型瓦楞纸干燥辅助装置，其特征在于：所述纱网层(12)在吸附层(11)的表面进行多层叠加设置。

8.根据权利要求1所述的新型瓦楞纸干燥辅助装置，其特征在于：所述嵌入柱(9)垂直嵌入干燥板(4)中，顶端突出箱体(1)设置。

说明书

技术领域

本实用新型涉及瓦楞纸技术领域，更具体的，涉及一种新型瓦楞纸干燥辅助装置。

背景技术

瓦楞纸是由挂面纸和通过瓦楞棍加工而形成的波形的瓦楞纸粘合而成的板状物，一般分为单瓦楞纸板和双瓦楞纸板两类，按照瓦楞的尺寸分为：A、B、C、E、F五种类型。瓦楞纸的发明和应用有一百多年历史，具有成本低、质量轻、加工易、强度大、印刷适应性样优良、储存搬运方便等优点，80％以上的瓦楞纸均可通过回收再生，瓦楞纸可用作食品或者数码产品的包装，相对环保，使用较为广泛。

楞纸包括波浪形芯纸夹层和纸板，在波浪形芯纸夹层和纸板通过胶水粘合前后，需要先进行预热、烘干，再进入后续的裁切步骤，然而现有的瓦楞纸烘干在进行烘干的时候通常采取晾晒，增加了操作人员的工作量，降低了瓦楞纸的生产效率，不利于瓦楞纸厂的生产和发展。

实用新型内容

本实用新型旨在于解决背景中的问题，从而提供一种新型瓦楞纸干燥辅助装置。

为实现上述目的，本实用新型提供如下技术方案：包括箱体，箱体的内部开设有通风道，通风道位于箱体的内部两侧位置，箱体的底端两侧位置设置连接通道，连接通道的底端位置对应设置通风口，箱体的内侧固定连接有侧板，箱体的内部嵌入设置干燥板，箱体的内部底端设置底腔，干燥板的外端边缘设置为外框，外框的内侧嵌入设置有吸附层，吸附层外层表面设置为纱网层，干燥板的底端位置固定连接有弹簧柱，弹簧柱位于每层干燥板之间，横向设置，干燥板的内部嵌入设置有嵌入柱。

优选的，所述通风道的顶端位置在箱体的对应顶端位置设置开口。

优选的，所述连接通道和通风道相通设置，通风口的内部嵌入设置风扇。

优选的，所述侧板对应通风道的位置设置，侧板设置滤板。

优选的，所述干燥板设置多组，竖向嵌入箱体中，干燥板底端嵌入在底腔中。

优选的，所述吸附层设置为活性炭层。

优选的，所述纱网层在吸附层的表面进行多层叠加设置

优选的，所述嵌入柱垂直嵌入干燥板中，顶端突出箱体设置。

本实用新型提供了一种新型瓦楞纸干燥辅助装置，具有以下有益效果：

1、该种新型瓦楞纸干燥辅助装置，通过通风道和底端位置对应相通的连接通道，在箱体的两侧位置贯穿设置通道，配合通风口内部的风扇有效的使得箱体内部形成气流循环，增强烘干效果。

2、该种新型瓦楞纸干燥辅助装置，通过多层设置的干燥板，与瓦楞纸进行接触的时候，有效的对其表面的水分进行吸收，达到快速烘干的效果。

3、该种新型瓦楞纸干燥辅助装置，通过嵌入柱，在需要将瓦楞纸嵌入在干燥板之间的时候，达到将每组干燥板进行分离，从而对瓦楞纸进行夹紧，达到干燥的效果。

附图说明

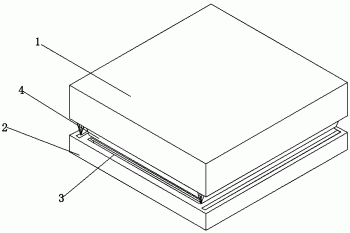

图1为本实用新型的整体结构剖视图。

图2为本实用新型的干燥板连接结构分解图。

图1-2中：1-箱体，2-通风道，3-侧板，4-干燥板，5-底腔，6-弹簧柱，7-连接通道，8-通风口，9-嵌入柱，10-外框，11-吸附层，12-纱网层。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1至2，本实用新型实施例中，一种新型瓦楞纸干燥辅助装置，包括箱体1，箱体1的内部开设有通风道2，通风道2位于箱体1的内部两侧位置，箱体1的底端两侧位置设置连接通道7，连接通道7的底端位置对应设置通风口8，箱体1的内侧固定连接有侧板3，箱体1的内部嵌入设置干燥板4，箱体1的内部底端设置底腔5，干燥板4的外端边缘设置为外框4，外框10的内侧嵌入设置有吸附层11，吸附层11外层表面设置为纱网层12，干燥板4的底端位置固定连接有弹簧柱6，弹簧柱6位于每层干燥板4之间，横向设置，干燥板4的内部嵌入设置有嵌入柱9。

本实施例中，通风道2的顶端位置在箱体1的对应顶端位置设置开口。

本实施例中，连接通道7和通风道2相通设置，通风口8的内部嵌入设置风扇，通过通风道2和底端位置对应相通的连接通道7，在箱体1的两侧位置贯穿设置通道，配合通风口8内部的风扇有效的使得箱体1内部形成气流循环，增强烘干效果。

本实施例中，侧板3对应通风道2的位置设置，侧板3设置滤板。

本实施例中，干燥板4设置多组，竖向嵌入箱体中，干燥板4底端嵌入在底腔5中。

本实施例中，吸附层11设置为活性炭层。

本实施例中，纱网层12在吸附层11的表面进行多层叠加设置，通过多层设置的干燥板4，与瓦楞纸进行接触的时候，有效的对其表面的水分进行吸收，达到快速烘干的效果。

本实施例中，嵌入柱9垂直嵌入干燥板4中，顶端突出箱体1设置，通过嵌入柱9，在需要将瓦楞纸嵌入在干燥板4之间的时候，达到将每组干燥板4进行分离，从而对瓦楞纸进行夹紧，达到干燥的效果。

在使用本实用新型一种新型瓦楞纸干燥辅助装置时，首先，使用人员将需要进行干燥处理的瓦楞纸板嵌入在干燥板4之间，在将瓦楞纸板嵌入箱体1中的时候，使用人员通过嵌入柱9将干燥板4之间的距离进行调整，使得干燥板4之间的距离增加，之后将瓦楞纸板嵌入其中，瓦楞纸板在嵌入箱体1中的时候，两侧位置的干燥板4对其进行夹紧，之后使用人员将本装置放置在干燥通风位置，箱体1底部通过通风口8内侧位置的风扇使得箱体1内部的气流进行循环，气流进入通风道8中的时候，再从侧板3中进入箱体1内部，接触到干燥板4之间的瓦楞纸板，对其进行干燥处理，同时干燥板4在接触到瓦楞纸板表面的时候，干燥板4表面位置的纱网层12对其表面的水分进行吸附，吸附层11加快其干燥速度。

以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
