专利摘要

本实用新型提供一种会计用票据收纳存放装置，包括存放箱、中心轴、拉绳、收纳袋、内袋、扁绳、分隔板、底座、骨架、铁片、磁铁、转轴、固定轴，底座上设有中心杆，中心杆上设有存放箱，存放箱内设有收纳袋，收纳袋外围设有拉绳，存放箱上设有分隔板，收纳袋内设有骨架，收纳袋内设有磁铁，收纳袋内设有铁片，收纳袋外设有转轴，转轴内设有固定轴，收纳袋内设有内袋，内袋上设有扁绳，扁绳上设有磁铁，内袋上设有铁片,本实用通装置过收纳袋的多个存放空间，可以将会计票据分类归纳存放，便于查找，省时省力。

权利要求

1.一种会计用票据收纳存放装置，包括存放箱(1)、中心轴(2)、拉绳(3)、收纳袋(4)、内袋(41)、扁绳(42)、分隔板(5)、底座(6)、骨架(7)、铁片(8)、磁铁(9)、转轴(10)、固定轴(11)，底座(6)上设有中心杆呈固定连接，中心杆上设有存放箱(1)呈穿插连接，存放箱(1)内设有收纳袋(4)呈，收纳袋(4)外围设有拉绳(3)呈固定连接，存放箱(1)上设有分隔板(5)呈固定连接，收纳袋(4)内设有骨架(7)呈固定连接，收纳袋(4)内设有磁铁(9)呈固定连接，收纳袋(4)内设有铁片(8)呈固定连接，收纳袋(4)外设有转轴(10)呈固定连接，转轴(10)内设有固定轴(11)呈贯穿连接，收纳袋(4)内设有内袋(41)呈固定连接，内袋(41)上设有扁绳(42)呈固定连接，扁绳(42)上设有磁铁(9)呈固定连接，内袋(41)上设有铁片(8)呈固定连接。

2.如权利要求1所述的会计用票据收纳存放装置，其特征在于：所述存放箱(1)呈圆筒形，分上下两层，存放箱(1)中部设有分隔板(5)呈固定连接，存放箱(1)中间设有中心轴(2)，穿插于存放箱(1)上下两层呈穿插连接，中心轴(2)底端设有底座(6)呈固定连接，存放箱(1)上下层内设有收纳袋(4)呈固定连接。

3.如权利要求1所述的会计用票据收纳存放装置，其特征在于：所述收纳袋(4)内被分成多个空间围绕呈一圈，收纳袋(4)外围由防水密封布料做成，收纳袋(4)内部由氨纶面料做成，收纳袋(4)内部设有骨架(7)呈固定连接，骨架(7)由三段组成，分别位于收纳袋(4)上部、前部和后部，骨架(7)后段与收纳袋(4)外围布料连接，骨架(7)上段和前段被氨纶绵连包裹，收纳袋(4)外围上部边缘设有拉绳(3)呈固定连接。

4.如权利要求1所述的会计用票据收纳存放装置，其特征在于：所述收纳袋(4)内壁上部设有磁铁(9)呈固定连接，收纳袋(4)内另一边内壁上部设有铁片(8)呈固定连接，收纳袋(4)内的磁铁(9)和铁片(8)在同一水平面上且相对称，收纳袋(4)内壁上设有内袋(41) 呈固定连接，由两块棉布组成，内袋(41)与收纳袋(4)连接的一面上部之间设有扁绳(42)呈固定连接，扁绳(42)上端设有磁铁(9)呈固定连接，内袋(41)的向外的面上部设有铁片(8)呈固定连接。

5.如权利要求1所述的会计用票据收纳存放装置，其特征在于：所述收纳袋(4)后端底部设有转轴(10)呈固定连接，转轴(10)与收纳袋(4)内的后段骨架(7)底部连接，转轴(10)内设有固定轴(11)呈贯穿连接。

说明书

技术领域

本实用新型涉及票据收集领域，尤其涉及一种会计用票据收纳存放装置。

背景技术

因为票据在会计工作中的重要性，所以对票据的存放就显得非常重要，通常情况下，会计的票据是每个月装订一次，每年整理一次并进行归档，以便日后进行查询，在这个过程中，而会计每个月的票据数量比较多，平时会计从业者的工作桌面文件和票据堆积的到处都是，不仅不方便整理，而且还容易造成票据的遗失，从而引起不必要的麻烦。

实用新型内容

为了解决上述技术问题，本实用新型的主要目的在于一种会计用票据收纳存放装置,通过收纳袋的多个存放空间，解决了票据平时放置散乱，不放便整理造成的票据遗失的问题，但本装置在放置到收纳袋时因收纳袋口较小不能一次性放置过多票据，且有可能在放入收纳袋时将票据角折叠。

一种会计用票据收纳存放装置，包括存放箱、中心轴、拉绳、收纳袋、内袋、扁绳、分隔板、底座、骨架、铁片、磁铁、转轴、固定轴，所述底座上设有中心杆呈固定连接，所述中心杆上设有存放箱呈穿插连接，所述存放箱内设有收纳袋呈，所述收纳袋外围设有拉绳呈固定连接，所述存放箱上设有分隔板呈固定连接，所述收纳袋内设有骨架呈固定连接，所述收纳袋内设有磁铁呈固定连接，所述收纳袋内设有铁片呈固定连接，收纳袋外设有转轴呈固定连接，所述转轴内设有固定轴呈贯穿连接，所述收纳袋内设有内袋呈固定连接，所述内袋上设有扁绳呈固定连接，所述扁绳上设有磁铁呈固定连接，所述内袋上设有铁片呈固定连接。

进一步的，所述存放箱呈圆筒形，分上下两层，存放箱中部设有分隔板呈固定连接，存放箱中间设有中心轴，穿插于存放箱上下两层呈穿插连接，中心轴底端设有底座呈固定连接，存放箱上下层内设有收纳袋呈固定连接。

进一步的，所述收纳袋内被分成多个空间围绕呈一圈，收纳袋外围由防水密封布料做成，收纳袋内部由氨纶面料做成，收纳袋内部设有骨架呈固定连接，骨架由三段组成，分别位于收纳袋上部、前部和后部，骨架后段与收纳袋外围布料连接，骨架上段和前段被氨纶绵连包裹，收纳袋外围上部边缘设有拉绳呈固定连接。

进一步的，所述收纳袋内壁上部设有磁铁呈固定连接，收纳袋内另一边内壁上部设有铁片呈固定连接，收纳袋内的磁铁和铁片在同一水平面上且相对称，收纳袋内壁上设有内袋呈固定连接，由两块棉布组成，内袋与收纳袋连接的一面上部之间设有扁绳呈固定连接，扁绳上端设有磁铁呈固定连接，内袋的向外的面上部设有铁片呈固定连接。

进一步的，所述收纳袋后端底部设有转轴呈固定连接，转轴与收纳袋内的后段骨架底部连接，转轴内设有固定轴呈贯穿连接。

与现有技术相比，本实用新型具有如下有益效果：

本实用新型是一种会计用票据收纳存放装置，通过收纳袋的多个存放空间，可以将会计票据分类归纳存放，便于查找，省时省力。

附图说明

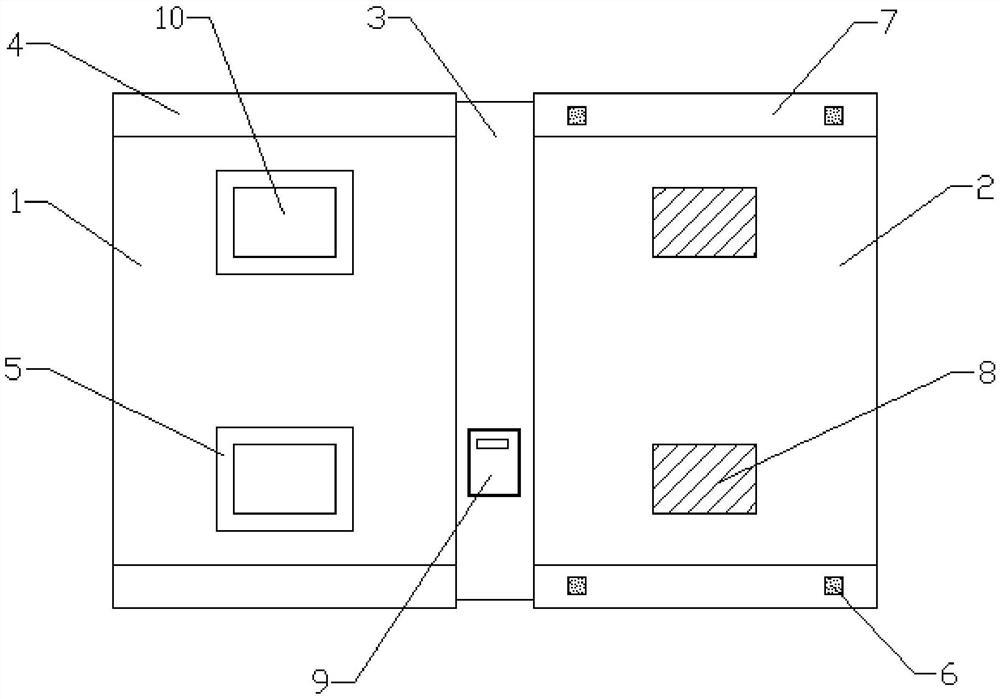

图1是一种会计用票据收纳存放装置存放箱的主视图。

图2是一种会计用票据收纳存放装置存放箱展开图。

图3是一种会计用票据收纳存放装置收纳袋分解图。

图4是一种会计用票据收纳存放装置内袋背面图。

图5是一种会计用票据收纳存放装置收纳袋局部放大图。

图6是一种会计用票据收纳存放装置转轴放大图。

图中：包括存放箱1、中心轴2、拉绳3、收纳袋4、内袋41、扁绳42、分隔板5、底座6、骨架7、铁片8、磁铁9、转轴10、固定轴11。

具体实施方式

以下结合附图对本实用新型做进一步描述：

实施例：

如附图1至附图6所示：

一种会计用票据收纳存放装置，包括存放箱1、中心轴2、拉绳3、收纳袋4、内袋41、扁绳42、分隔板5、底座6、骨架7、铁片8、磁铁9、转轴10、固定轴11，底座6上设有中心杆呈固定连接，中心杆上设有存放箱1呈穿插连接，存放箱1内设有收纳袋4呈，收纳袋4外围设有拉绳3呈固定连接，存放箱1上设有分隔板5呈固定连接，收纳袋4内设有骨架7呈固定连接，收纳袋4内设有磁铁9呈固定连接，收纳袋4内设有铁片8呈固定连接，收纳袋4外设有转轴10呈固定连接，转轴10内设有固定轴11呈贯穿连接，收纳袋4内设有内袋41呈固定连接，内袋41上设有扁绳42呈固定连接，扁绳42上设有磁铁9呈固定连接，内袋41上设有铁片8呈固定连接。

其中：存放箱1呈圆筒形，分上下两层，存放箱1中部设有分隔板5呈固定连接，存放箱1中间设有中心轴2，穿插于存放箱1上下两层呈穿插连接，中心轴2底端设有底座6呈固定连接，存放箱1上下层内设有收纳袋4呈固定连接，这样可以使存放箱1转动，不用走到存放箱1另一边放置票据和拿出票据。

其中：收纳袋4内被分成多个空间围绕呈一圈，收纳袋4外围由防水密封布料做成，收纳袋4内部由氨纶面料做成，收纳袋4内部设有骨架7呈固定连接，骨架7由三段组成，分别位于收纳袋4上部、前部和后部，骨架7后段与收纳袋4外围布料连接，骨架7上段和前段被氨纶绵连包裹，收纳袋4外围上部边缘设有拉绳3呈固定连接，这样可以使存放箱1内放置量的票据，且使票据减少与空气的接触。

其中：收纳袋4内壁上部设有磁铁9呈固定连接，收纳袋4内另一边内壁上部设有铁片8呈固定连接，收纳袋4内的磁铁9和铁片8在同一水平面上且相对称，收纳袋4内壁上设有内袋41呈固定连接，由两块棉布组成，内袋41与收纳袋4连接的一面上部之间设有扁绳42呈固定连接，扁绳42上端设有磁铁9呈固定连接，内袋41的向外的面上部设有铁片8呈固定连接，这样可以将会计票据分类归纳存放。

其中：收纳袋4后端底部设有转轴10呈固定连接，转轴10与收纳袋4内的后段骨架7底部连接，转轴10内设有固定轴11呈贯穿连接，这样可以使收纳袋方便打开。

本实施例的具体使用方式与作用：

本实用新型使用时先拿住拉绳3通过收纳袋4底部的转轴将收纳袋4打开呈漏斗形使收纳袋4内的磁铁9与铁片分离使收纳袋4袋口张开将票据放入，也可以把收纳袋内4内的内袋41打开放入票据，在将票具放入内41时先将内袋与收纳袋4连接处设有的扁绳42上的磁铁9从内袋另边上设有的铁片8拿开这样就可放置票据，存放箱1还可以通过底座6上的中心轴2转动使放入票据时不用走到另一边放置票据。
