专利摘要
本发明公开了一种中空轴式静压轴承的新型轴承座装置，本发明是由轴承座、轴承体转动限位板、销轴、球头螺栓和球头螺母组成；轴承座上用于支撑轴承体的半外圆柱面支座的两侧具有轴承体直立位固定限位板和轴承体最大倾斜位固定限位板、用于铰接转动限位板的双耳环和用于定位轴承体的双向定位板，轴承座上具有减重孔。本发明强重比大，限位可靠。
权利要求
1.一种中空轴式静压轴承的新型轴承座装置，其特征在于：是由轴承座（11）、轴承体转动限位板（14）、销轴（16）、球头螺栓（17）和球头螺母（18）组成；轴承座（11）上用于支撑轴承体（10）的半外圆柱面支座（113）的两侧具有轴承体（10）直立位固定限位板（111）和轴承体最大倾斜位固定限位板（112）、用于铰接转动限位板的双耳环（115）和用于定位轴承体（10）的双向定位板（114），轴承座（11）上具有减重孔（116）。
说明书
技术领域
本发明涉及一种静压轴承的轴承座装置，特别涉及一种中空轴式静压轴承的新型轴承座装置。
背景技术
球磨机的规格不断增大，对静压轴承的承载能力的要求不断提高，铰支轴承座的限位功能、轴承座强刚度至关重要。
发明内容
本发明的目的是提供一种中空轴式静压轴承的新型轴承座装置。
本发之轴承座装置是由轴承座、轴承体转动限位板、销轴、球头螺栓和球头螺母组成；轴承座上用于支撑轴承体的半外圆柱面支座的两侧具有轴承体直立位固定限位板和轴承体最大倾斜位固定限位板、用于铰接转动限位板的双耳环和用于定位轴承体的双向定位板，轴承座上具有减重孔。
本发明的有益效果：该轴承座强重比大，限位可靠。
附图说明
图1是本发明的轴承座立体示意图。
图2是本发明的轴承座侧视图。
图3是本发明的轴承座俯视图。
图4是本发明的使用示意图。
图5是轴承体呈直立状态时的示意图。

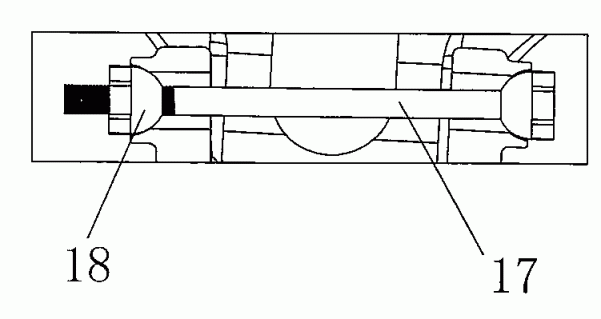

图6是轴承体呈直立状态时的球头螺栓和球头螺母的位置示意图。
图7是轴承体呈倾斜状态时的示意图。
图8是轴承体呈倾斜状态时的球头螺栓和球头螺母的位置示意图。
具体实施方式
请参阅图1、图2和图3所示，本实施例之轴承座装置是由轴承座11、轴承体转动限位板14、销轴16、球头螺栓17和球头螺母18组成；轴承座11上用于支撑轴承体10的半外圆柱面支座113的两侧具有轴承体10直立位固定限位板111和轴承体最大倾斜位固定限位板112、用于铰接转动限位板的双耳环115和用于定位轴承体10的双向定位板114，轴承座11上具有减重孔116；如图4所示，轴承体10上小于半圆柱面凹槽106置于轴承座11上半外圆柱面支座113上，小于半圆柱面凹槽106与半外圆柱面支座113形成转动副；销轴16穿设于轴承座11上的双耳环115和转动限位板14孔中，形成转动限位板14与轴承座11间铰链连接，扶正轴承体10，球头螺栓17穿设于转动限位板14、轴承体10和轴承体直立位固定限位板111孔中，拧紧球头螺母18，使轴承体10处于直立状态，如图4和图5所示；球头螺栓17、球头螺母18的球面分别与转动限位板14和固定限位板112螺栓孔球面接触，旋松球头螺母18至轴承体10处于最大倾角的状态，如图6和图7所示，球头螺栓17和球头螺母18的球面分别与转动限位板14和固定限位板112螺栓孔球面接触。
