专利摘要

一种节能型冰箱，包括冰箱主体，所述的冰箱主体上设置有冷藏箱和冷冻箱，所述的冷冻箱上设置有滑槽，所述的滑槽内设置有储物格，所述的储物格的一侧设置有可移动的挡板，所述的挡板在滑槽内滑动，所述的储物格包括顶块和腔体，所述的顶块包括上端面和下端面，所述的上端面与冷冻箱连通，所述的下端面上设置有制冷机构。本发明具有以下有益效果：挡板打开时，不制冷，挡板闭合后，储存格开始制冷，针对需要快速放凉和经常拿取的食材较为省电。

权利要求

1.一种节能型冰箱，包括冰箱主体（1），所述的冰箱主体（1）上设置有冷藏箱和冷冻箱，其特征在于，所述的冷冻箱上设置有滑槽，所述的滑槽内设置有储物格（2），所述的储物格（2）的一侧设置有可移动的挡板（41），所述的挡板（41）在滑槽内滑动，所述的储物格（2）包括顶块（22）和腔体（24），所述的顶块（22）包括上端面（21）和下端面（23），所述的上端面（21）与冷冻箱连通，所述的下端面（23）上设置有制冷机构（3），所述的滑槽的两侧设置有限位开关，所述的制冷机构包括固定板（3）、转动板（4）和第三密封板（5），所述的固定板（3）上环形设置有第一出风口，所述的转动板（4）上环形设置有第二出风口，所述的第三密封板（5）上环形设置有第三出风口，所述的第一出风口和第三出风口的大小相同，位置相同，当正向旋转转动板（4），使得第一出风口对准第二出风口和第三出风口，完成出风状态，当反向旋转转动板（4），使得第一出风口错开第二出风口和第三出风口，完成密封状态，所述的转动板（4）外圈为齿轮，所述的转动板（4）与齿条（8）啮合，所述的齿条（8）的一端固定在挡板（41）上。

2.根据权利要求1所述的一种节能型冰箱，其特征在于，所述的顶块（22）的前端设置有温度显示器。

3.根据权利要求1所述的一种节能型冰箱，其特征在于，所述的挡板（41）上设置有把手。

4.根据权利要求1所述的一种节能型冰箱，其特征在于，所述的转动板（4）和第三密封板（5）中间设置轴承（7），所述的轴承（7）内设置有轴（6）。

说明书

技术领域

本发明属于冰箱领域，具体涉及一种节能型冰箱。

背景技术

现有的冰箱分为上下两层，一般来说上层为冷藏箱，下层为冷冻箱。

通常情况下，很多时候，使用者临时兴起会想要做一些食物，例如说木莲冻，或者其他需要冷却的食物，这时候如果频繁的打开冷藏箱或者冷冻箱，很浪费电，而且冷藏箱制冷效果差，冷冻箱打开困难，需要较大的力气。

发明内容

针对现有技术中的不足，本发明提供一种节能型冰箱，来解决现有的冰箱没有专门的储物格，来存放一些需要经常拿取的食材不方便的问题。

本发明通过以下技术方案实现。

一种节能型冰箱，包括冰箱主体，所述的冰箱主体上设置有冷藏箱和冷冻箱，所述的冷冻箱上设置有滑槽，所述的滑槽内设置有储物格，所述的储物格的一侧设置有可移动的挡板，所述的挡板在滑槽内滑动，所述的储物格包括顶块和腔体，所述的顶块包括上端面和下端面，所述的上端面与冷冻箱连通，所述的下端面上设置有制冷机构，所述的滑槽的两侧设置有限位开关，所述的制冷机构包括固定板、转动板和第三密封板，所述的固定板上环形设置有第一出风口，所述的转动板上环形设置有第二出风口，所述的第三密封板上环形设置有第三出风口，所述的第一出风口和第三出风口的大小相同，位置相同，当正向旋转转动板，使得第一出风口对准第二出风口和第三出风口，完成出风状态，当反向旋转转动板，使得第一出风口错开第二出风口和第三出风口，完成密封状态，所述的转动板外圈为齿轮，所述的转动板与齿条啮合，所述的齿条的一端固定在挡板上。经常需要拿取的食材可以放置在储物格内，节约能源，而且冷却速度快，挡板位于滑槽的右侧时，不制冷，挡板密封储物格时，制冷，这样大大的节约了能源。

作为优选，所述的顶块的前端设置有温度显示器。显示温度更加直观，使用者更加容易明白。

作为优选，所述的挡板上设置有把手。方便使用者施力推动挡板。

作为优选，所述的转动板和第三密封板中间设置轴承，所述的轴承内设置有轴。使得旋转更加顺利。

与现有技术相比：挡板打开时，不制冷，挡板闭合后，储存格开始制冷，针对需要快速放凉和经常拿取的食材较为省电。

附图说明

图1为本发明的结构示意图。

图2为本发明的储物格的示意图。

图3为本发明的第一出风口对准第二出风口和第三出风口的示意图。

图4为本发明的第一出风口错开第二出风口和第三出风口的示意图。

图5为本发明的制冷机构制冷时的结构示意图。

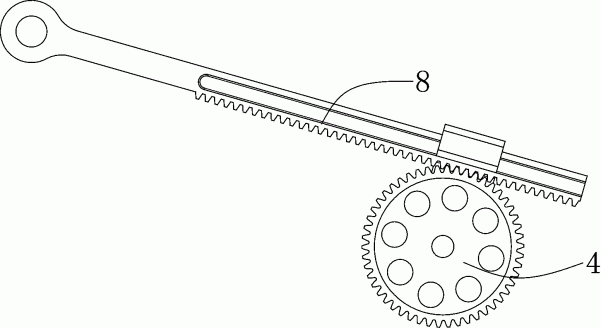

图6为本发明的齿条和转动板配合示意图。

具体实施方式

下面结合附图与具体实施方式，对本发明做进一步描述。

一种节能型冰箱，包括冰箱主体1，所述的冰箱主体1上设置有冷藏箱和冷冻箱，所述的冷冻箱上设置有滑槽，所述的滑槽内设置有储物格2，所述的储物格2的一侧设置有可移动的挡板41，所述的挡板41在滑槽内滑动，所述的储物格2包括顶块22和腔体24，所述的顶块22包括上端面21和下端面23，所述的上端面21与冷冻箱连通，所述的下端面23上设置有制冷机构3，所述的滑槽的两侧设置有限位开关，所述的制冷机构包括固定板3、转动板4和第三密封板5，所述的固定板3上环形设置有第一出风口，所述的转动板4上环形设置有第二出风口，所述的第三密封板5上环形设置有第三出风口，所述的第一出风口和第三出风口的大小相同，位置相同，当正向旋转转动板4，使得第一出风口对准第二出风口和第三出风口，完成出风状态，当反向旋转转动板4，使得第一出风口错开第二出风口和第三出风口，完成密封状态，所述的转动板4外圈为齿轮，所述的转动板4与齿条8啮合，所述的齿条8的一端固定在挡板41上，所述的顶块22的前端设置有温度显示器，所述的挡板41上设置有把手，所述的转动板4和第三密封板5中间设置轴承7，所述的轴承7内设置有轴6。

在使用时，握住把手施力，让挡板4向左滑动，齿条8向左移动，带动转动板4正向旋转，当正向旋转转动板4，使得第一出风口对准第二出风口和第三出风口，完成出风状态，腔体24被挡板41密封，进行制冷。

当不需要使用时，让挡板4向右滑动，齿条8向右移动，带动转动板4反向旋转，当反向旋转转动板4，使得第一出风口错开第二出风口和第三出风口，完成密封状态。

增加第三密封板5增加了冷气的线路，使得冷气更加不容易泄漏，密封效果更好，齿轮齿条自带自锁机构，因此转动板4到位后不会乱动。

当挡板41密封腔体24，完成制冷，当挡板41在滑道的最右侧，完成密封，因此在平常不使用的时候，都是密封的，只有当需要制冷时才制冷。

本发明的保护范围包括但不限于以上实施方式，本发明的保护范围以权利要求书为准，任何对本技术做出的本领域的技术人员容易想到的替换、变形、改进均落入本发明的保护范围。
