专利摘要

本实用新型公开了一种多功能的数据线收纳盒，包括盒体和盒盖，盒体内设有旋转杆，旋转杆一端穿过盒体连接旋转把手，旋旋转杆另一端与盒盖活动连接，旋转杆内设有通道孔，盒盖上设有凹槽，凹槽中部的底面设有出线口，凹槽的两侧壁对称设有固定装置，盒盖位于凹槽侧边设有支撑板，支撑板与盒盖旋转连接；本实用新型通过旋转杆旋转实现对数据线的收放，避免数据线缠绕，能够自由调整数据线的使用长度，并通过凹槽内的固定装置和支撑板对电子产品进行支撑固定，方便人们对电子产品的使用，本实用新型结构简单，操作便利，功能多样，为人们的使用提供了便利。

权利要求

1.一种多功能的数据线收纳盒，包括盒体和盒盖，其特征在于：所述盒体内设有旋转杆，所述旋转杆一端穿过盒体连接旋转把手，所述旋转杆另一端与盒盖活动连接，所述旋转杆内设有通道孔，所述盒盖上设有凹槽，所述凹槽中部的底面设有出线口，所述凹槽的两侧壁对称设有固定装置，所述盒盖位于凹槽侧边设有支撑板，所述支撑板与盒盖旋转连接。

2.根据权利要求1所述的一种多功能的数据线收纳盒，其特征在于：所述旋转杆位于盒体内的外表面固定连接环板，所述环板上设有线转孔。

3.根据权利要求2所述的一种多功能的数据线收纳盒，其特征在于：所述线转孔的内壁上连接旋转轴。

4.根据权利要求1所述的一种多功能的数据线收纳盒，其特征在于：所述固定装置包括滑槽、滑动板、弧形块和第一弹簧，所述滑槽位于盒盖的凹槽两侧壁面上，所述滑动板通过第一弹簧与滑槽底部连接，所述滑动板中部设有槽口，所述弧形块位于槽口的对称位置，所述弧形块与滑动板弹性连接。

5.根据权利要求4所述的一种多功能的数据线收纳盒，其特征在于：所述弧形块的弧形面固定连接防滑层。

6.根据权利要求4所述的一种多功能的数据线收纳盒，其特征在于：所述弧形块固定连接滑杆，所述滑杆与滑动板滑动连接，所述滑杆位于弧形块与槽口内壁之间的外侧套有第二弹簧，所述滑杆穿过滑动板并且滑杆的端部固定连接限位块。

7.根据权利要求1所述的一种多功能的数据线收纳盒，其特征在于：所述盒盖位于凹槽的两侧边设有滑轨，所述滑轨对应位置设有滑盖。

8.根据权利要求1所述的一种多功能的数据线收纳盒，其特征在于：所述支撑板底表面为平板结构。

说明书

技术领域

本实用新型涉及数据线技术领域，特别涉及一种多功能的数据线收纳盒。

背景技术

随着电子技术的迅速发展，电子产品已经逐渐多方向发展，而数据线是电子产品进行数据传输和充电的重要工具，目前的数据线都是只有一根根数据线缆，在进行携带时容易缠绕，使用起来非常不方便，并且在进行充电或者数据传输时电子产品没有支撑时需要人为的拿着电子产品，比较麻烦，使用功能单一，不能够根据实际使用长度进行自由调整长度。

实用新型内容

本实用新型的主要目的在于提供一种多功能的数据线收纳盒，可以有效解决背景技术中数据线容易缠绕，使用不方便，充电时电子产品无法支撑，使用不方便，功能单一，不能够自由调整使用长度的问题。

为实现上述目的，本实用新型采取的技术方案为：一种多功能的数据线收纳盒，包括盒体和盒盖，所述盒体内设有旋转杆，所述旋转杆一端穿过盒体连接旋转把手，所述旋转杆另一端与盒盖活动连接，所述旋转杆内设有通道孔，所述盒盖上设有凹槽，所述凹槽中部的底面设有出线口，所述凹槽的两侧壁对称设有固定装置，所述盒盖位于凹槽侧边设有支撑板，所述支撑板与盒盖旋转连接。

优选的，所述旋转杆位于盒体内的外表面固定连接环板，所述环板上设有线转孔，

优选的，所述线转孔的内壁上连接旋转轴，保护数据线在拉扯的过程中不受损坏。

优选的，所述固定装置包括滑槽、滑动板、弧形块和第一弹簧，所述滑槽位于盒盖的凹槽两侧壁面上，所述滑动板通过第一弹簧与滑槽底部连接，所述滑动板中部设有槽口，所述弧形块位于槽口的对称位置，并且所述弧形块与滑动板弹性连接。

优选的，所述弧形块的弧形面固定连接防滑层。

优选的，所述弧形块固定连接滑杆，所述滑杆与滑动板滑动连接，所述滑杆位于弧形块与槽口内壁之间的外侧套有第二弹簧，所述滑杆穿过滑动板并且滑杆的端部固定连接限位块。

优选的，所述盒盖位于凹槽的两侧边设有滑轨，所述滑轨对应位置设有滑盖，对凹槽进行遮盖。

优选的，所述支撑板底表面为平板结构，便于支撑盒体。

与传统技术相比，本实用新型产生的有益效果是：本实用新型通过旋转杆旋转实现对数据线的收放，避免数据线缠绕，能够自由调整数据线的使用长度，并通过凹槽内的固定装置和支撑板对电子产品进行支撑固定，方便人们对电子产品的使用，本实用新型结构简单，操作便利，功能多样，为人们的使用提供了便利。

附图说明

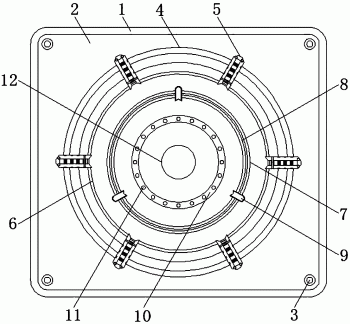

图1为本实用新型的整体结构示意图；

图2为本实用新型的整体结构剖面图；

图3为本实用新型的盒盖剖面图；

图4为本实用新型的图1中A的放大图；

图5为本实用新型的图2中B的放大图。

图中：1、盒体；2、盒盖；3、旋转杆；4、旋转把手；5、通道孔；6、凹槽；7、出线口；8、支撑板；9、环板；10、线转孔；11、旋转轴；12、滑槽； 13、滑动板；14、弧形块；15、第一弹簧；16、槽口；17、滑杆；18、第二弹簧；19、限位块；20、滑轨；21、滑盖。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

如图1-5所示，一种多功能的数据线收纳盒，包括盒体1和盒盖2，所述盒体1内设有旋转杆3，所述旋转杆3一端穿过盒体1连接旋转把手4，所述旋转杆3另一端与盒盖2活动连接，所述旋转杆3内设有通道孔5，所述盒盖2上设有凹槽6，所述凹槽6中部的底面设有出线口7，所述凹槽6的两侧壁对称设有固定装置，所述盒盖2位于凹槽6侧边设有支撑板8，所述支撑板8与盒盖2旋转连接。

本实施例中，所述旋转杆3位于盒体1内的外表面固定连接环板9，所述环板9上设有线转孔10，环板9对数据线进行遮挡，便于数据线的收取，线转孔 10使得数据线从环板9内穿出。

本实施例中，所述线转孔10的内壁上连接旋转轴11，保护数据线在拉扯的过程中不受损坏。

本实施例中，所述固定装置包括滑槽12、滑动板13、弧形块14和第一弹簧15，所述滑槽12位于盒盖2的凹槽6两侧壁面上，所述滑动板13通过第一弹簧15与滑槽12底部连接，所述滑动板13中部设有槽口16，所述弧形块14 位于槽口16的对称位置，并且所述弧形块14与滑动板13弹性连接，对电子产品进行夹紧固定。

本实施例中，所述弧形块14的弧形面固定连接防滑层。

本实施例中，所述弧形块14固定连接滑杆17，所述滑杆17与滑动板13滑动连接，所述滑杆17位于弧形块14与槽口16内壁之间的外侧套有第二弹簧18，所述滑杆17穿过滑动板13并且滑杆17的端部固定连接限位块19。

本实施例中，所述盒盖2位于凹槽6的两侧边设有滑轨20，所述滑轨20对应位置设有滑盖21，对凹槽6进行遮盖。

本实施例中，所述支撑板8底表面为平板结构，便于支撑盒体。

以上只通过说明的方式描述了本实用新型的某些示范性实施例，毋庸置疑，对于本领域的普通技术人员，在不偏离本实用新型的精神和范围的情况下，可以用各种不同的方式对所描述的实施例进行修正。因此，上述附图和描述在本质上是说明性的，不应理解为对本实用新型权利要求保护范围的限制。
