专利摘要

本实用新型公开了一种成人培训用便携式投影设备，包括固定架，所述固定架的一端安装有第一滑轮，所述幕布收卷辊上卷收有幕布，所述固定架的底部安装有连接头，所述连接头的一侧安装有收卷盘，所述连接头的底端安装有导向套，所述第三架杆上安装有支撑杆，所述支撑杆的顶部安装有投影仪。本实用新型的投影仪通过支撑杆安装在第三架杆上，且第三架杆的一端通过铰链与第二架杆连接，第二架杆的一端通过铰链与第一架杆连接，通过第一架杆、第二架杆和第三架杆，将投影仪与幕布之间拉开距离，且幕布结构通过导向套安装在第一架杆上，使幕布架杆结构和投影仪设置为可收拢的一体结构，方便携带。

权利要求

1.一种成人培训用便携式投影设备，包括固定架(4)，其特征在于：所述固定架(4)的一端安装有第一滑轮(1)，所述固定架(4)的内侧靠下位置处安装有第二滑轮(6)，所述固定架(4)的另一端安装有幕布收卷辊(8)，所述幕布收卷辊(8)上卷收有幕布(3)，所述固定架(4)的底部安装有连接头(9)，所述连接头(9)的一侧安装有收卷盘(7)，所述连接头(9)的底端安装有导向套(10)，所述导向套(10)安装在第一架杆(13)上，所述导向套(10)的底部安装有支撑腿(11)，所述支撑腿(11)的底部安装有稳固座(12)，所述第一架杆(13)的一端安装有第二架杆(15)，所述第二架杆(15)的一端安装有第三架杆(19)，所述第三架杆(19)上安装有支撑杆(18)，所述支撑杆(18)的顶部安装有投影仪(16)。

2.根据权利要求1所述的一种成人培训用便携式投影设备，其特征在于：所述第一架杆(13)、第二架杆(15)和第三架杆(19)之间通过铰链(14)彼此铰接连接。

3.根据权利要求1所述的一种成人培训用便携式投影设备，其特征在于：所述第一架杆(13)的两侧设置有导向槽，且导向套(10)与第一架杆(13)上的导向槽滑动连接。

4.根据权利要求1所述的一种成人培训用便携式投影设备，其特征在于：所述收卷盘(7)上卷收有牵引绳(5)，所述牵引绳(5)的一端安装有夹头(2)，且夹头(2)与幕布(3)的一端夹固连接。

5.根据权利要求1所述的一种成人培训用便携式投影设备，其特征在于：所述投影仪(16)与支撑杆(18)铰接连接，且投影仪(16)与支撑杆(18)铰接处的内侧安装有电推杆(17)。

6.根据权利要求1所述的一种成人培训用便携式投影设备，其特征在于：所述第一架杆(13)、第二架杆(15)和第三架杆(19)均设置为空心结构。

说明书

技术领域

本实用新型涉及投影设备技术领域，具体为一种成人培训用便携式投影设备。

背景技术

投影设备方便进行多媒体教学，投影仪是一种利用光学元件将工件的轮廓放大,并将其投影到影屏上的光学仪器，它可用透射光作轮廓测量，也可用反射光测量不通孔的表面形状及观察零件表面，投影仪特别适宜测量复杂轮廓和细小工件，如钟表零件、冲压零件、电子元件、样板、模具、螺纹、齿轮和成型刀具等,检验效率高，使用方便，广泛应用于计量室、生产车间，对仪器仪表和钟表行业会议场合尤为适用，投影仪，又称投影机，是一种可以将图像或视频投射到幕布上的设备，可以通过不同的接口同计算机、VCD、DVD、BD、游戏机、DV等相连接播放相应的视频信号。

目前阶段的投影设备存在诸多的不足之处，例如，无法在室外进行单独使用，无法独立存在，使用方式单一，通用性差，且不方便携带，调节不方便。

实用新型内容

本实用新型的目的在于提供一种成人培训用便携式投影设备，以解决上述背景技术中提出的无法在室外进行单独使用，无法独立存在，使用方式单一，通用性差，且不方便携带，调节不方便等问题。

为实现上述目的，本实用新型提供如下技术方案：一种成人培训用便携式投影设备，包括固定架，所述固定架的一端安装有第一滑轮，所述固定架的内侧靠下位置处安装有第二滑轮，所述固定架的另一端安装有幕布收卷辊，所述幕布收卷辊上卷收有幕布，所述固定架的底部安装有连接头，所述连接头的一侧安装有收卷盘，所述连接头的底端安装有导向套，所述导向套安装在第一架杆上，所述导向套的底部安装有支撑腿，所述支撑腿的底部安装有稳固座，所述第一架杆的一端安装有第二架杆，所述第二架杆的一端安装有第三架杆，所述第三架杆上安装有支撑杆，所述支撑杆的顶部安装有投影仪。

优选的，所述第一架杆、第二架杆和第三架杆之间通过铰链彼此铰接连接。

优选的，所述第一架杆的两侧设置有导向槽，且导向套与第一架杆上的导向槽滑动连接。

优选的，所述收卷盘上卷收有牵引绳，所述牵引绳的一端安装有夹头，且夹头与幕布的一端夹固连接。

优选的，所述投影仪与支撑杆铰接连接，且投影仪与支撑杆铰接处的内侧安装有电推杆。

优选的，所述第一架杆、第二架杆和第三架杆均设置为空心结构。

与现有技术相比，本实用新型的有益效果是：

1、本实用新型的投影仪通过支撑杆安装在第三架杆上，且第三架杆的一端通过铰链与第二架杆连接，第二架杆的一端通过铰链与第一架杆连接，通过第一架杆、第二架杆和第三架杆，将投影仪与幕布之间拉开距离，且幕布结构通过导向套安装在第一架杆上，使幕布架杆结构和投影仪设置为可收拢的一体结构，方便携带，且可以在室外进行单独使用，大大增大了装置的通用性，灵活性较高，方便使用。

附图说明

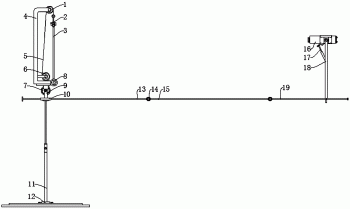

图1为本实用新型的一种成人培训用便携式投影设备的结构示意图；

图2为本实用新型的幕布的侧视图；

图3为本实用新型的架杆结构的收拢后的俯视图。

图中：1、第一滑轮；2、夹头；3、幕布；4、固定架；5、牵引绳；6、第二滑轮；7、收卷盘；8、幕布收卷辊；9、连接头；10、导向套；11、支撑腿；12、稳固座；13、第一架杆；14、铰链；15、第二架杆；16、投影仪；17、电推杆；18、支撑杆；19、第三架杆。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

请参阅图1-3，本实用新型提供的一种实施例：一种成人培训用便携式投影设备，包括固定架4，固定架4的一端安装有第一滑轮1，第一滑轮1和第二滑轮6方便对牵引绳5进行变向控制，方便其控制夹头2对幕布3的一端进行提拉，方便将幕布3自动展开，固定架4的内侧靠下位置处安装有第二滑轮6，固定架4的另一端安装有幕布收卷辊8，幕布收卷辊8上卷收有幕布3，固定架4的底部安装有连接头9，连接头9方便通过导向套10与第一架杆13滑动连接，连接头9的一侧安装有收卷盘7，收卷盘7用来对牵引绳5进行收卷，连接头9的底端安装有导向套10，导向套10安装在第一架杆13上，导向套10的底部安装有支撑腿11，支撑腿11方便对装置进行支撑固定，支撑腿11的底部安装有稳固座12，稳固座12可以使支撑腿11的支撑更加稳定，第一架杆13的一端安装有第二架杆15，第二架杆15的一端安装有第三架杆19，第三架杆19上安装有支撑杆18，支撑杆18的顶部安装有投影仪16，投影仪16设置为PLC-XU87型号，用来投影教学画面。

进一步，第一架杆13、第二架杆15和第三架杆19之间通过铰链14彼此铰接连接，通过此种设计方便将第一架杆13、第二架杆15和第三架杆19相互折叠收拢控制。

进一步，第一架杆13的两侧设置有导向槽，且导向套10与第一架杆13上的导向槽滑动连接，通过导向槽方便导向套10在第一架杆13上滑动。

进一步，收卷盘7上卷收有牵引绳5，牵引绳5的一端安装有夹头2，且夹头2与幕布3的一端夹固连接，通过牵引绳5带动夹头2对幕布3进行提拉。

进一步，投影仪16与支撑杆18铰接连接，且投影仪16与支撑杆18铰接处的内侧安装有电推杆17，通过此种设计方便对投影仪16的角度进行调节。

进一步，第一架杆13、第二架杆15和第三架杆19均设置为空心结构，此种设计使第一架杆13、第二架杆15和第三架杆19质量较轻。

工作原理：该设备在使用时，将第二架杆15、第三架杆19和第一架杆13通过铰链14作用展开，通过控制导向套10在第一架杆13上滑动，调节固定架4与投影仪16之间的距离，通过收卷盘7的转动，使收卷盘7通过牵引绳5带动夹头2将幕布3拉开，通过电推杆17控制投影仪16的角度，使投影仪16投影画面至幕布3上，通过支撑腿11用来对固定架4进行支撑，且通过第二架杆15、第三架杆19和第一架杆13对投影仪16进行支撑。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
