专利摘要

本实用新型提供了一种钢索调节工具，包括：工具本体、固定块、卡合块、顶销、螺钉、转轴、销轴、钢索；所述工具本体上设置有固定块及卡合块，且固定块与卡合块通过转轴及销轴相连接；所述固定块上设置有顶销，且顶销与固定块为过盈配合；所述卡合块上设置有螺钉，且螺钉与卡合块通过螺纹方式相连接；所述工具本体安装在钢索上；所述固定块上设置有固定块手握部、固定块转轴孔、固定块销轴孔、卡合槽及顶销孔；本实用新型通过对钢索调节工具的改进，具有结构设计合理，使工具本体实现打开或关闭，便于调节钢索松紧度，操作简单，使用方便，便于手指拿取，起到防滑作用的优点，从而有效的解决了现有装置出现的问题和不足。

权利要求

1.一种钢索调节工具，包括：工具本体(1)、固定块(2)、卡合块(3)、顶销(4)、螺钉(5)、转轴(6)、销轴(7)、钢索(8)、固定块手握部(201)、固定块转轴孔(202)、固定块销轴孔(203)、卡合槽(204)、顶销孔(205)、卡合块手握部(301)、卡合块扣合部(302)、卡合块转轴孔(303)、卡合块销轴孔(304)、螺钉孔(305)；其特征在于：所述工具本体(1)上设置有固定块(2)及卡合块(3)，且固定块(2)与卡合块(3)通过转轴(6)及销轴(7)相连接；所述固定块(2)上设置有顶销(4)，且顶销(4)与固定块(2)为过盈配合；所述卡合块(3)上设置有螺钉(5)，且螺钉(5)与卡合块(3)通过螺纹方式相连接；所述工具本体(1)安装在钢索(8)上；所述固定块(2)上设置有固定块手握部(201)、固定块转轴孔(202)、固定块销轴孔(203)、卡合槽(204)及顶销孔(205)；所述卡合块(3)上设置有卡合块手握部(301)、卡合块扣合部(302)、卡合块转轴孔(303)、卡合块销轴孔(304)及螺钉孔(305)。

2.根据权利要求1所述的一种钢索调节工具，其特征在于：所述固定块(2)上设置有U形缺口，且固定块转轴孔(202)及固定块销轴孔(203)的圆心与所述U形缺口的圆心在同一直线上。

3.根据权利要求1所述的一种钢索调节工具，其特征在于：所述卡合块(3)上设置有倒置的U形缺口，且卡合块转轴孔(303)及卡合块销轴孔(304)的圆心与所述倒置的U形缺口的圆心在同一直线上。

4.根据权利要求1所述的一种钢索调节工具，其特征在于：所述固定块手握部(201)及卡合块手握部(301)的外形特征均呈半圆状结构，且固定块手握部(201)及卡合块手握部(301)上均设置有防滑纹。

5.根据权利要求1所述的一种钢索调节工具，其特征在于：所述卡合槽(204)的宽度与卡合块扣合部(302)的宽度一致，且卡合块扣合部(302)设置在卡合槽(204)的内部。

6.根据权利要求1所述的一种钢索调节工具，其特征在于：所述螺钉(5)的头部设置有滚花纹，且螺钉(5)与螺钉孔(305)相配合。

说明书

技术领域

本实用新型涉及钢索调节技术领域，更具体的说，尤其涉及一种钢索调节工具。

背景技术

钢索通过固定件固定后，无法对钢索进行松紧调节，而且力度也不容易控制，不方便使用。

有鉴于此，针对现有的问题予以研究改良，提供一种钢索调节工具，可以对钢索进行松紧调节，旨在通过该技术，达到解决问题与提高实用价值性的目的。

实用新型内容

本实用新型的目的在于提供一种钢索调节工具，以解决上述背景技术中提出的钢索进行松紧调节的问题和不足。

为实现上述目的，本实用新型提供了一种钢索调节工具，由以下具体技术手段所达成：

一种钢索调节工具，包括：工具本体、固定块、卡合块、顶销、螺钉、转轴、销轴、钢索、固定块手握部、固定块转轴孔、固定块销轴孔、卡合槽、顶销孔、卡合块手握部、卡合块扣合部、卡合块转轴孔、卡合块销轴孔、螺钉孔；所述工具本体上设置有固定块及卡合块，且固定块与卡合块通过转轴及销轴相连接；所述固定块上设置有顶销，且顶销与固定块为过盈配合；所述卡合块上设置有螺钉，且螺钉与卡合块通过螺纹方式相连接；所述工具本体安装在钢索上；所述固定块上设置有固定块手握部、固定块转轴孔、固定块销轴孔、卡合槽及顶销孔；所述卡合块上设置有卡合块手握部、卡合块扣合部、卡合块转轴孔、卡合块销轴孔及螺钉孔。

作为本技术方案的进一步优化，本实用新型一种钢索调节工具所述固定块上设置有U形缺口，且固定块转轴孔及固定块销轴孔的圆心与所述U形缺口的圆心在同一直线上。

作为本技术方案的进一步优化，本实用新型一种钢索调节工具所述卡合块上设置有倒置的U形缺口，且卡合块转轴孔及卡合块销轴孔的圆心与所述倒置的U形缺口的圆心在同一直线上。

作为本技术方案的进一步优化，本实用新型一种钢索调节工具所述固定块手握部及卡合块手握部的外形特征均呈半圆状结构，且固定块手握部及卡合块手握部上均设置有防滑纹。

作为本技术方案的进一步优化，本实用新型一种钢索调节工具所述卡合槽的宽度与卡合块扣合部的宽度一致，且卡合块扣合部设置在卡合槽的内部。

作为本技术方案的进一步优化，本实用新型一种钢索调节工具所述螺钉的头部设置有滚花纹，且螺钉与螺钉孔相配合。

由于上述技术方案的运用，本实用新型与现有技术相比具有下列优点：

1、本实用新型通过固定块与卡合块通过转轴构成旋转装置，且固定块与卡合块通过销轴相固定，使工具本体实现打开或关闭，操作简单，使用方便。

2、本实用新型通过固定块上设置有U形缺口，且固定块转轴孔及固定块销轴孔的圆心与所述U形缺口的圆心在同一直线上，使固定块与卡合块卡合后，中间形成通过钢索的圆形通孔。

3、本实用新型通过固定块手握部及卡合块手握部的外形特征均呈半圆状结构，且固定块手握部及卡合块手握部上均设置有防滑纹，便于手指拿取，起到防滑作用。

4、本实用新型通过对钢索调节工具的改进，具有结构设计合理，使工具本体实现打开或关闭，便于调节钢索松紧度，操作简单，使用方便，便于手指拿取，起到防滑作用的优点，从而有效的解决了本实用新型在背景技术一项中提出的问题和不足。

附图说明

构成本申请的一部分的附图用来提供对本实用新型的进一步理解，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。在附图中：

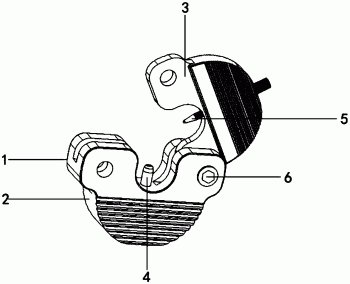

图1为本实用新型的打开状态结构示意图；

图2为本实用新型的关闭状态轴测结构示意图；

图3为本实用新型的关闭状态正视结构示意图；

图4为本实用新型的固定块结构示意图；

图5为本实用新型的卡合块结构示意图；

图6为本实用新型的顶销结构示意图；

图7为本实用新型的螺钉结构示意图；

图8为本实用新型的工具本体与钢索配合的结构示意图；

图9为本实用新型的钢索结构示意图。

图中：工具本体1、固定块2、卡合块3、顶销4、螺钉5、转轴6、销轴7、钢索8、固定块手握部201、固定块转轴孔202、固定块销轴孔203、卡合槽204、顶销孔205、卡合块手握部301、卡合块扣合部302、卡合块转轴孔303、卡合块销轴孔304、螺钉孔305。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

需要说明的是，在本实用新型的描述中，除非另有说明，“多个”的含义是两个或两个以上；术语“上”、“下”、“左”、“右”、“内”、“外”、“前端”、“后端”、“头部”、“尾部”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

此外，术语“第一”、“第二”、“第三”等仅用于描述目的，而不能理解为指示或暗示相对重要性。

同时，在本实用新型的描述中，除非另有明确的规定和限定，术语“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电性连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

请参见图1至图9，本实用新型提供一种钢索调节工具的具体技术实施方案：

一种钢索调节工具，包括：工具本体1、固定块2、卡合块3、顶销4、螺钉5、转轴6、销轴7、钢索8、固定块手握部201、固定块转轴孔202、固定块销轴孔203、卡合槽204、顶销孔205、卡合块手握部301、卡合块扣合部302、卡合块转轴孔303、卡合块销轴孔304、螺钉孔305；工具本体1上设置有固定块2及卡合块3，且固定块2与卡合块3通过转轴6及销轴7相连接；固定块2上设置有顶销4，且顶销4与固定块2为过盈配合；卡合块3上设置有螺钉5，且螺钉5与卡合块3通过螺纹方式相连接；工具本体1安装在钢索8上；固定块2上设置有固定块手握部201、固定块转轴孔202、固定块销轴孔203、卡合槽204及顶销孔205；卡合块3上设置有卡合块手握部 301、卡合块扣合部302、卡合块转轴孔303、卡合块销轴孔304及螺钉孔305。

具体的，固定块2与卡合块3通过转轴6构成旋转装置，且固定块2与卡合块3通过销轴7相固定，使工具本体1实现打开或关闭，便于调节钢索松紧度，操作简单，使用方便。

具体的，固定块2上设置有U形缺口，且固定块转轴孔202及固定块销轴孔203的圆心与所述U形缺口的圆心在同一直线上，使固定块2与卡合块3卡合后，中间形成通过钢索8的圆形通孔。

具体的，卡合块3上设置有倒置的U形缺口，且卡合块转轴孔303及卡合块销轴孔304的圆心与所述倒置的U形缺口的圆心在同一直线上，使固定块2与卡合块3卡合后，中间形成通过钢索8的圆形通孔。

具体的，固定块手握部201及卡合块手握部301的外形特征均呈半圆状结构，且固定块手握部201及卡合块手握部301上均设置有防滑纹，便于手指拿取，起到防滑作用。

具体的，卡合槽204的宽度与卡合块扣合部302的宽度一致，且卡合块扣合部302设置在卡合槽204的内部，使固定块2与卡合块3相配合。

具体的，螺钉5的头部设置有滚花纹，且螺钉5与螺钉孔305相配合，便于调节。

具体实施步骤：

在使用该钢索调节工具时，将卡合块3绕转轴6旋转，使工具本体1打开，将固定块2上的顶销4卡合在钢索8中间孔内，然后扣合卡合块3，同时使螺钉5插入钢索8中间孔的另一端，然后将销轴7插入固定块销轴孔203及卡合块销轴孔304的内部，然后借助测力仪器，进行钢索调节，该钢索调节工具，具有结构设计合理，使工具本体实现打开或关闭，便于调节钢索松紧度，操作简单，使用方便，便于手指拿取，起到防滑作用的优点，使用起来极其方便。

综上所述：该一种钢索调节工具，通过固定块与卡合块通过转轴构成旋转装置，且固定块与卡合块通过销轴相固定，使工具本体实现打开或关闭，便于调节钢索松紧度，操作简单，使用方便；通过固定块上设置有U形缺口，且固定块转轴孔及固定块销轴孔的圆心与所述U形缺口的圆心在同一直线上，使固定块与卡合块卡合后，中间形成通过钢索的圆形通孔；通过固定块手握部及卡合块手握部的外形特征均呈半圆状结构，且固定块手握部及卡合块手握部上均设置有防滑纹，便于手指拿取，起到防滑作用；通过对钢索调节工具的改进，具有结构设计合理，使工具本体实现打开或关闭，便于调节钢索松紧度，操作简单，使用方便，便于手指拿取，起到防滑作用的优点，从而有效的解决了本实用新型在背景技术一项中提出的问题和不足。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
