专利摘要

本实用新型公开了一种管廊管道穿管器，属于管廊管道安装施工技术领域。本实用新型包括滑轮、支撑台、可调顶丝、支座、卡槽和铰链，滑轮和支撑台右2个，可调顶丝有若干个，滑轮、支撑台和可调顶丝以支座的中心对称设置，滑轮通过支架固定在支撑台上，支撑台里侧通过铰链固定在支座的中部，支撑台外侧下方的支座设置有螺纹孔，可调顶丝穿过螺纹孔将支撑台外侧顶起，支座下方设置有卡槽，卡槽为U型卡槽。本实用新型的一种管廊管道穿管器，结构设计简单合理，易于取材制作，操作简单，通过调节可以适应各种规格尺寸的管道穿管需求，将穿管过程改为滚动摩擦，不仅大大节省人力物力，还有效保护了管道防腐层，保证管道质量，便于下一步施工。

权利要求

1.一种管廊管道穿管器，其特征在于：包括滑轮(1)、支撑台(2)、可调顶丝(3)、支座(4)、卡槽(5)和铰链(6)，所述的滑轮(1)和支撑台(2)有2个，所述的可调顶丝(3)有若干个，滑轮(1)、支撑台(2)和可调顶丝(3)以支座(4)的中心对称设置，所述的滑轮(1)通过支架固定在支撑台(2)上，所述的支撑台(2)里侧通过铰链(6)固定在支座(4)的中部，支撑台(2)外侧下方的支座(4)设置有螺纹孔，所述的可调顶丝(3)穿过螺纹孔将支撑台(2)外侧顶起，所述的支座(4)下方设置有卡槽(5)，所述的卡槽(5)为U型卡槽。

2.根据权利要求1所述的一种管廊管道穿管器，其特征在于：所述的卡槽(5)有2个，卡槽(5)对称设置于支座(4)下方。

3.根据权利要求2所述的一种管廊管道穿管器，其特征在于：所述的卡槽(5)材质为U型钢板。

4.根据权利要求3所述的一种管廊管道穿管器，其特征在于：所述的支座(4)材质为槽钢。

说明书

技术领域

本实用新型涉及管廊管道安装施工技术领域，更具体地说，涉及一种管廊管道穿管器。

背景技术

在钢结构管廊施工过程中，需要将大量管道穿入管廊结构中。现有技术一般采用人工或倒链拖拽。这不仅浪费大量的人力物力，而且由于管道与管廊之间为滑动摩擦，容易划伤管道和管廊表面的油漆，造成管道防腐层脱落，对管道保护不到位，影响管道质量，不符合管道安装质量要求，从而造成影响施工。

实用新型内容

1.实用新型要解决的技术问题

本实用新型的目的在于克服现有技术中的不足，提供了一种管廊管道穿管器，结构设计简单合理，易于取材制作，成本低，操作简单，通过调节可以适应各种规格尺寸的管道穿管需求，将穿管过程改为滚动摩擦，不仅大大节省人力物力，还有效保护了管道防腐层，保证管道质量，便于下一步施工。

2.技术方案

为达到上述目的，本实用新型提供的技术方案为：

本实用新型的一种管廊管道穿管器，包括滑轮、支撑台、可调顶丝、支座、卡槽和铰链，所述的滑轮和支撑台有2个，所述的可调顶丝有若干个，滑轮、支撑台和可调顶丝以支座的中心对称设置，所述的滑轮通过支架固定在支撑台上，所述的支撑台里侧通过铰链固定在支座的中部，支撑台外侧下方的支座设置有螺纹孔，所述的可调顶丝穿过螺纹孔将支撑台外侧顶起，所述的支座下方设置有卡槽，所述的卡槽为U型卡槽。

作为本实用新型更进一步的改进，所述的卡槽有2个，卡槽对称设置于支座下方。

作为本实用新型更进一步的改进，所述的卡槽材质为U型钢板。

作为本实用新型更进一步的改进，所述的支座材质为槽钢。

3.有益效果

采用本实用新型提供的技术方案，与现有技术相比，具有如下有益效果：

(1)本实用新型的一种管廊管道穿管器，滑轮和支撑台有2个，可调顶丝有若干个，滑轮、支撑台和可调顶丝以支座的中心对称设置，滑轮通过支架固定在支撑台上，支撑台里侧通过铰链固定在支座的中部，支撑台外侧下方的支座设置有螺纹孔，可调顶丝穿过螺纹孔将支撑台外侧顶起，支撑台被顶起后，滑轮向内侧倾斜，两滑轮之间的距离变短，管道可放置在滑轮上，由此可通过调节可调顶丝顶起的高度来适应放置在滑轮上的管道尺寸，满足各种尺寸管道的穿管需求；采用滑轮来穿管，将原本管道穿管的滑动摩擦方式改为滚动摩擦方式，减少对管道本身的摩擦，保护管道的防腐层。

(2)本实用新型的一种管廊管道穿管器，支座下方设置有卡槽，卡槽为U型卡槽，卡槽对称设置于支座下方，U型卡槽可卡在管廊型刚翼缘上，结构简单，既容易固定和拆卸，也避免以前打孔固定而破坏管廊本身结构。

(3)本实用新型的一种管廊管道穿管器，支座材质为槽钢，易于在现场取材制作，降低生产成本。

(4)本实用新型的一种管廊管道穿管器，结构设计简单合理，易于取材制作，成本低，操作简单，通过调节可以适应各种规格尺寸的管道穿管需求，将穿管过程改为滚动摩擦，不仅大大节省人力物力，还有效保护了管道防腐层，保证管道质量，便于下一步施工。

附图说明

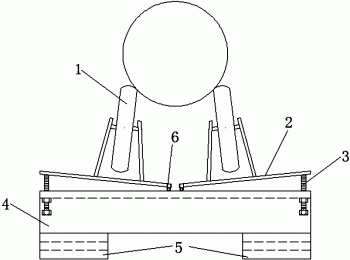

图1为本实用新型的一种管廊管道穿管器的结构示意图‘

图2为本实用新型的一种管廊管道穿管器的侧视示意图。

示意图中的标号说明：

1、滑轮；2、支撑台；3、可调顶丝；4、支座；5、卡槽；6、铰链。

具体实施方式

为进一步了解本实用新型的内容，结合附图和实施例对本实用新型作详细描述。

实施例1

如图1、2所示，本实用新型的一种管廊管道穿管器包括滑轮1、支撑台2、可调顶丝3、支座4、卡槽5和铰链6，所述的滑轮1和支撑台2有2个，所述的可调顶丝3均有若干个，滑轮1、支撑台2和可调顶丝3以支座4的中心对称设置，所述的滑轮1通过支架固定在支撑台2上，所述的支撑台2里侧通过铰链6固定在支座4的中部，支撑台2外侧下方的支座 4设置有螺纹孔，螺纹孔有若干个，所述的可调顶丝3穿过螺纹孔将支撑台2外侧顶起，支撑台2被顶起后，滑轮1向内侧倾斜，两滑轮1之间的距离变短，管道可放置在滑轮1上，由此可通过调节可调顶丝3顶起的高度来适应放置在滑轮1上的管道尺寸，满足各种尺寸管道的穿管需求；采用滑轮1来穿管，将原本管道穿管的滑动摩擦方式改为滚动摩擦方式，减少对管道本身的摩擦，保护管道的防腐层；所述的支座4下方设置有卡槽5，所述的卡槽5 为U型卡槽。所述的卡槽5有2个，卡槽5对称设置于支座4下方，所述的卡槽5材质为U 型钢板，U型卡槽可卡在管廊型刚翼缘上，结构简单，既容易固定和拆卸，也避免以前打孔固定而破坏管廊本身结构；所述的支座4材质为槽钢，易于在现场取材制作，降低生产成本。螺纹孔和可调顶丝3个数一致。

使用时，先将整个装置固定在管廊型钢翼缘上。然后根据管道尺寸，来调节可调顶丝3 的顶起高度，从而使滑轮1之间的距离为最合适的距离。既能承受住管道，也能保证管道在穿管过程中不会侧翻滑下。

以上示意性的对本实用新型及其实施方式进行了描述，该描述没有限制性，附图中所示的也只是本实用新型的实施方式之一，实际的结构并不局限于此。所以，如果本领域的普通技术人员受其启示，在不脱离本实用新型创造宗旨的情况下，不经创造性地设计出与该技术方案相似的结构方式及实施例，均应属于本实用新型的保护范围。
