专利摘要

保护眼镜是使硬质的前框架(1)和软质的后框架(2)一体化而构成的，使后框架(2)的周围紧贴穿用者的面部，使后框架(2)从前框架(1)的两端延伸设置以作为弹性变形部(5)，弹性变形部(5)通过纵向通孔(Ha)分离为前侧变形部(9)和后侧变形部(10)，而且，后侧变形部(10)通过横向通孔(Hb)分离为上杆部(10a)和下杆部(10b)，由此，提供了一种能够更有效地吸收、缓和因球等飞来物体、对人、对物冲突引起的冲击，更充分地保护眼睛，且能够抑制冲突时的变形(扭曲)，以防止从穿用者的脸部偏移的保护眼镜。

权利要求

1.一种保护眼镜，其特征在于，是使硬质的前框架(1)和软质的后框架(2)一体化而构成的，使后框架(2)的周围紧贴穿用者的面部，使后框架(2)从前框架(1)的两端延伸设置以作为弹性变形部(5)，弹性变形部(5)通过纵向通孔(Ha)分离为前侧变形部(9)和后侧变形部(10)，而且，后侧变形部(10)通过横向通孔(Hb)分离为上杆部(10a)和下杆部(10b)。

2.根据权利要求1所述的保护眼镜，其特征在于，在前框架(1)设有透镜(3)，且在后框架(2)设有头带(4)，使头带安装部(6)突出设置于弹性变形部(5)的前侧端，并且使太阳穴接触部(7)延伸设置于弹性变形部(5)的后侧端。

3.根据权利要求1或2所述的保护眼镜，其特征在于，使前框架(1)的肖氏硬度为90以上，且使后框架(2)的肖氏硬度为30～60。

4.根据权利要求2所述的保护眼镜，其特征在于，在前框架(1)的上边部(1a)以及下边部(1b)设有通往透镜(3)内侧的通气孔(V)，且弹性变形部(5)的纵向通孔(Ha)以及横向通孔(Hb)通往透镜(3)的内侧。

5.根据权利要求2所述的保护眼镜，其特征在于，在后框架(2)的上边部(2a)中央形成有积水部(8)，在该积水部(8)的底部形成有通往透镜(3)外侧的排水孔(D)。

6.根据权利要求1或2所述的保护眼镜，其特征在于，使前侧变形部(9)的纵截面(A)和后侧变形部(10)的纵截面(B)的面积比为1：4～5，且使上杆部(10a)的纵截面(Bu)和下杆部(10b)的纵截面(Bd)的面积比为1：0.8～1.2。

说明书

技术领域

本发明涉及一种用于吸收、缓和因球等飞来物体、对人、对物冲突引起的冲击，以保护眼睛的眼镜。

背景技术

一直以来，进行各种球类运动，特别是在壁球(squash)、手球、网球等球类运动中，与其他球类运动相比较，使用的球碰到眼睛并使眼睛负伤的情况较多地发生。另外，在滑雪、溜冰等冬季运动中，存在滑雪者之间冲突，或者与树木、栅栏等障碍物冲突以使眼睛负伤的情况。

因此，例如在日本特开平6-160780号中，作为此种球类运动、冬季运动中保护眼睛的眼镜，存在如图10、11所示的如下眼镜，其由如下部分构成：具备透镜11的左右镜框12、连结两个镜框12的桥部13以及从两个镜框12的外端向后方延伸的镜脚14一体地成形的本体15、具有伸缩性的弹性带16、将所述本体15的各镜脚14后端与所述带16的两端连结的连接部件17、以及贴鼻垫18及缓冲垫19。

前述运动用眼睛的对佩戴者的头部、脸部的适配性良好，对冲击等的吸收、缓和可靠且充分，能够防止伤害。

发明内容

发明要解决的问题

在上述日本特开平6-160780号所记载的运动用眼镜中，虽然贴鼻垫18由贴额垫材料18a以及贴鼻垫材料18b构成，但因为贴额垫材料18a仅与穿用者额头的一部分接触，因而存在对冲击的吸收、缓和不充分的问题。

另外，由于在上述运动用眼镜中，贴额垫材料18a仅与穿用者额头的一部分接触，因而存在在球类运动、冬季运动的进行中等，在额头流出的汗从贴额垫材料18a未接触的额头流下并进入眼中，成为运动的阻碍等问题。

而且，在上述运动用眼镜中，因为镜框12以及镜脚14由硬质材料制作，因而弯曲幅度小，有着存在无法完全应对穿用者的脸宽大小的差异的情况的问题。

因此，本发明的目的在于提供一种保护眼镜，其能够更有效地吸收、缓和因球等飞来物体、对人、对物冲突引起的冲击，更充分地保护眼睛，能够抑制冲突时的变形(扭曲)，以防止从穿用者的脸部偏移。

而且，本发明是为了提供如下的保护眼镜而完成的，该保护眼镜容易应对穿用者的脸宽大小的差异，防止在运动等的中途从额头流下的汗、由于雨天等时候的穿用而从额头流下的雨水进入眼睛，而且能够改善通气性以减少透镜的起雾。

用于解决问题的方案

本发明的保护眼镜，是使硬质的前框架1和软质的后框架2一体化而构成的，使后框架2的周围紧贴穿用者的面部，使后框架2从前框架1的两端延伸设置以作为弹性变形部5，弹性变形部5通过纵向通孔Ha分离为前侧变形部9和后侧变形部10，而且，后侧变形部10通过横向通孔Hb分离为上杆部10a和下杆部10b。

在本发明的保护眼镜中，在前框架1设有透镜3，且在后框架2设有头带4，使头带安装部6突出设置于弹性变形部5的前侧端，并且使太阳穴接触部7延伸设置于弹性变形部5的后侧端。

在本发明的保护眼镜中，使前框架1的肖氏硬度为90以上，且使后框架2的肖氏硬度为30～60。

在本发明的保护眼镜中，在前框架1的上边部1a以及下边部1b设有通往透镜3内侧的通气孔V，且弹性变形部5的纵向通孔Ha以及横向通孔Hb通往透镜3的内侧。

在本发明的保护眼镜中，在后框架2的上边部2a中央形成有积水部8，在该积水部8的底部形成有通往透镜3外侧的排水孔D。

在本发明的保护眼镜中，使前侧变形部9的纵截面A和后侧变形部10的纵截面B的面积比为1：4～5，且使上杆部10a的纵截面Bu和下杆部10b的纵截面Bd的面积比为1：0.8～1.2。

发明效果

由于本发明的保护眼镜如上所述地构成，故能够更有效地吸收、缓和因球等飞来物体、对人、对物冲突引起的冲击，更充分地保护眼睛。

而且，本发明的保护眼镜能够抑制冲突时的变形(扭曲)，以防止从穿用者的脸部偏移。

另外，本发明的保护眼镜容易应对穿用者的脸宽大小的差异，能够防止在运动等的中途从额头流下的汗、由于雨天等时候的穿用而从额头流下的雨水进入眼睛。

而且，本发明的保护眼镜能够改善通气性以减少透镜的起雾。

附图说明

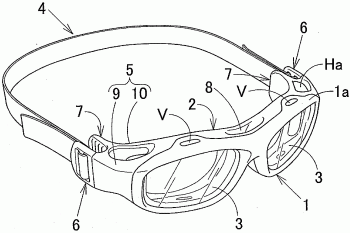

图1是示出本发明的保护眼镜的实施方式的立体图。

图2是在图1中示出的本发明的保护眼镜的正视图。

图3是在图1中示出的本发明的保护眼镜的俯视图。

图4是在图1中示出的本发明的保护眼镜的仰视图。

图5是基于图2中的A-A的本发明的保护眼镜的截面图。

图6是基于图3中的B-B的本发明的保护眼镜的截面图。

图7是基于图3中的C-C的本发明的保护眼镜的截面图。

图8是基于图3中的D-D的本发明的保护眼镜的截面图。

图9是基于图3中的D-D的本发明的保护眼镜的框架的截面立体图。

图10是以往的运动用眼镜的正视图。

图11是图10所示的以往的运动用眼镜的俯视图。

具体实施方式

以下，基于附图详细地说明用于实施本发明的保护眼镜的方式。

本发明的保护眼镜如图1～5所示，使硬质的前框架1和软质的后框架2一体化而成，在前框架1设有透镜3，在后框架2设有头带4，以使该后框架2的周围紧贴使用者的面部。图示的眼镜是将二者分体制作、嵌合以使其一体化的眼镜，但也可以是熔合或粘接以使其一体化的眼镜。另外，还可以通过硬质合成树脂和软质合成树脂的双重注射来同时成形并使其一体化。

前框架1由硬质的合成树脂等形成，包围透镜3的周围以紧密保持该透镜3。在该前框架1的上边部1a以及下边部1b，设有通往透镜3内侧的通气孔V。为了设置此种通气孔V，如图所示，通过使设置通气孔V的部分的前框架1较厚来使得容易设置通气孔V。此外，在本发明中，硬质是指与后框架2的软质相比相对为硬质即可，但从强度观点来看，优选地使前框架1的肖氏硬度为90以上。

后框架2由软质的合成树脂等形成，使其接触面为沿着穿用者的额头、眼睛周边、鼻梁等的形状，以容易紧贴穿用者的面部。而且，使该后框架2从前框架1的两端延伸设置以作为弹性变形部5，使头带安装部6突出设置于该弹性变形部5的前侧端，并且使太阳穴接触部7延伸设置于弹性变形部5的后侧端。而且，在后框架2的上边部2a中央，形成有积水部8，在该积水部8的底部形成有通往透镜3外侧的排水孔D。此外，在本发明中，软质是指肖氏硬度为60以下的材料，在本发明中，虽然能够使后框架2的肖氏硬度为30～60，但优选为45～55。通过采用此种肖氏硬度，后框架2能够非常容易地紧贴穿用者的面部。

透镜3由硬质的玻璃、合成树脂形成，虽然图示的透镜是双眼透镜，但也可以作为单眼透镜实施。此外，在本发明中，虽然期望设置透镜3，但即使不设置透镜3也能够实施。

头带4由橡胶、合成树脂等弹性部件形成，通过以自由调节长度的方式安装于后框架2两端的头带安装部6，收紧放松该头带4，以围绕穿用者的头进行配合。

弹性变形部5如图8、9所示，通过纵向通孔Ha而分离为前侧变形部9和后侧变形部10，而且使前侧变形部9为厚板状，后侧变形部10通过横向通孔Hb而分离为上杆部10a和下杆部10b。而且，弹性变形部5的纵向通孔Ha以及横向通孔Hb通往透镜3的内侧。而且，如图8所示，使前侧变形部9的纵截面A和后侧变形部10的纵截面B的面积比为1：4～5，且使上杆部10a的纵截面Bu和下杆部10b的纵截面Bd的面积比为1：0.8～1.2。通过采用此种面积比，能够取得弹性变形部5的前后方向和上下方向的变形度的平衡，因而更有效地抑制冲突时的保护眼镜的变形(扭曲)。

头带安装部6由硬质的合成树脂等形成，如图5所示，从外侧到内侧形成了两个纵长狭缝孔6a、6b。而且，为了将头带4安装于该头带安装部6，将头带4的一端部从内侧的纵长狭缝孔6b的里侧穿到表侧，并将该头带4的一端部从外侧的纵长狭缝孔6a的表侧穿到里侧，且使其突出到头带安装部6的外侧。此外，头带安装部6能够供头带4以自由调节长度的方式安装即可，其构造不特别受到限定。

太阳穴接触部7由与后框架2相同的软质合成树脂等形成，形成为大致舌状，在表侧沿宽度方向形成多个肋条7a以容易向外侧方向弯曲，里侧设为平滑面以容易紧贴穿用者的太阳穴。

而且，头带安装部6和太阳穴接触部7如图5所示，使得与保护眼镜的正面的倾斜角α、β都为90～100度，并且，使两个倾斜角α、β大致相等，从而大致平行地配置头带安装部6和太阳穴接触部7。由此，通过头带4的收紧，力沿头带安装部6的倾斜角α欲变得比该角度小，且太阳穴接触部7的倾斜角β也欲变得比该角度小的方向作用，太阳穴接触部7更强地紧贴穿用者的太阳穴。

若穿用如此构成的本发明的保护眼镜，则软质的后框架2整体紧贴穿用者的面部，因而在球类运动、冬季运动的进行中，即使受到了因球等飞来物体、对人、对物冲突引起的冲击，也能够更有效地吸收、缓和该冲击，更充分地保护眼睛。此外，图示的实施品在通过由American Society for Testing Materials(ASTM International：美国材料试验协会)制定的标准中的ASTM F803-11的壁球进行的高速冲击试验中合格。

而且，在本发明的保护眼镜中，通过所述冲击，后框架2的弹性变形部5沿后方向和上下方向平衡良好地变形，因而更有效地抑制受到冲击时的变形(扭曲)，因而能够防止从穿用者的脸部偏移。

另外，若穿用本发明的保护眼镜，则后框架2的弹性变形部5能够变形为穿用者的脸宽大小，以适用于该穿用者的脸宽。

而且，在本发明的保护眼镜中，在后框架2的上边部2a中央形成有积水部8，该积水部8形成有通往透镜3外侧的排水孔D，因而在运动等的进行中从额头流下的汗、因雨天时的穿用而从额头流下的雨水等积存于该积水部8并从排水孔D排出，因此能够防止进入穿用者的眼睛。

而且，本发明的保护眼镜在前框架1的上边部1a以及下边部1b设有通往透镜3内侧的通气孔V，且弹性变形部5的纵向通孔Ha以及横向通孔Hb通往透镜3的内侧，因而通气性变得良好，能够减少透镜3的起雾。

符号说明

1 前框架

1a 上边部

1b 下边部

2 后框架

2a 上边部

3 透镜

4 头带

5 弹性变形部

6 头带安装部

7 太阳穴接触部

8 积水部

9 前侧变形部

10 后侧变形部

10a 上杆部

10b 下杆部

A 纵截面

B 纵截面

Bu 纵截面

Bd 纵截面

D 排水孔

Ha 纵向通孔

Hb 横向通孔

V 通气孔。
