专利摘要

本实用新型涉及建筑材料技术领域，且公开了一种建筑工程施工用加强筋结构，包括手脚架，所述手脚架的底端固定连接有接头，所述接头的正面活动连接有螺栓，所述手脚架的外壁活动连接有第二卡紧钳，所述第二卡紧钳的外壁固定连接有加强筋本体，所述第二卡紧钳的顶部活动连接有连接轴，所述第二卡紧钳通过连接轴活动连接有第一卡紧钳，所述第一卡紧钳的外壁固定连接有第二固定块，所述连接轴的外壁固定连接有限位杆。该建筑工程施工用加强筋结构，能够使该结构达到便于安装拆卸的效果，解决了一般建筑工程施工用加强筋结构不便于安装拆卸而导致浪费工人工时的问题，加快了工程进度，有效的节约了工人工时，给施工方的工作带来了极大的方便。

权利要求

1.一种建筑工程施工用加强筋结构，包括手脚架(1)，其特征在于：所述手脚架(1)的底端固定连接有接头(2)，所述接头(2)的正面活动连接有螺栓(3)，所述手脚架(1)的外壁活动连接有第二卡紧钳(9)，所述第二卡紧钳(9)的外壁固定连接有加强筋本体(4)，所述第二卡紧钳(9)的顶部活动连接有连接轴(10)，所述第二卡紧钳(9)通过连接轴(10)活动连接有第一卡紧钳(5)，所述第一卡紧钳(5)的外壁固定连接有第二固定块(15)，所述连接轴(10)的外壁固定连接有限位杆(11)，所述第二卡紧钳(9)的外壁固定连接有第一固定块(6)，所述第一固定块(6)的内部开设有卡死槽(18)，所述第一固定块(6)顶部活动连接有档板(7)，所述档板(7)的底部固定连接有第二卡死杆(12)，所述第二卡死杆(12)的外壁固定连接有弹簧(14)，所述第二卡死杆(12)的外壁固定连接有限位板(13)，所述第二卡死杆(12)的正面活动连接转动轴(16)，所述第二卡死杆(12)通过转动轴(16)活动连接有第一卡死杆(8)，所述第一卡死杆(8)的外壁活动连接有螺母(17)。

2.根据权利要求1所述的一种建筑工程施工用加强筋结构，其特征在于：所述第一卡紧钳(5)和第二卡紧钳(9)的内壁均固定连接有防磨层，且第一卡紧钳(5)和第二卡紧钳(9)内壁固定的防磨层均为橡胶防磨层。

3.根据权利要求1所述的一种建筑工程施工用加强筋结构，其特征在于：所述螺栓(3)的数量为四个，且四个螺栓(3)分别活动连接在接头(2)的四个角，且两个螺栓(3)为一组，且两组螺栓(3)以接头(2)的垂直中线为对称轴对称设置。

4.根据权利要求1所述的一种建筑工程施工用加强筋结构，其特征在于：所述转动轴(16)的一端分别贯穿第二卡死杆(12)的正面和第一卡死杆(8)的正面并延伸至第二卡死杆(12)的背面，且转动轴(16)的长度为十五毫米。

5.根据权利要求1所述的一种建筑工程施工用加强筋结构，其特征在于：所述限位杆(11)的一端贯穿连接轴(10)的一侧并延伸至连接轴(10)的另一侧，且限位杆(11)的数量为两个，且两个限位杆(11)以连接轴(10)的水平中线为对称轴对称。

6.根据权利要求1所述的一种建筑工程施工用加强筋结构，其特征在于：所述连接轴(10)的一端贯穿第二卡紧钳(9)的顶部并延伸至第二卡紧钳(9)的底部，且连接轴(10)的长度为三十五毫米。

7.根据权利要求1所述的一种建筑工程施工用加强筋结构，其特征在于：所述限位板(13)的数量为两个，且两个限位板(13)以第二卡死杆(12)的垂直中线为对称轴对称设置在第二卡死杆(12)的外壁。

8.根据权利要求1所述的一种建筑工程施工用加强筋结构，其特征在于：所述第一固定块(6)的底部开设有限位槽，且限位槽与第一卡死杆(8)的形状大小均相互匹配。

说明书

技术领域

本实用新型涉及建筑材料技术领域，具体为一种建筑工程施工用加强筋结构。

背景技术

现如今，以钢结构为主要建筑结构已成为了当代建筑新方向，随着钢结构建筑技术的不断发展，钢结构建筑已经成为了时下最为流行的建筑风格，相比于传统混凝土结构建筑，钢结构有着明显的优势优点，成为了人们喜爱的原因，为了有效的提高钢结构的稳定性，通常会使用钢结构加强筋来达到理想的加固效果，在结构设计过程中，可能出现结构体悬出面过大，或跨度过大的情况，在这样的情况下，结构件本身的连接面能承受的负荷有限，则在两结合体的公共垂直面上增加一块加强板，俗称加强肋，在工程上肋同筋，以增加结合面的强度，例如厂房钢结构的立柱与横梁接合处，或是铸钢、铸铁件的两垂直浇铸面上通常都会设有加强肋，再如混凝土结构，楼板的局部预留洞口，在洞口的四周增加一定量的钢筋，用来补强，这样用来补强的钢筋就称作加强筋，钢筋加强筋常见问题为漏设加强筋、加强筋下料长度不足以及放置层面错误，钢筋加强筋常见问题为漏设加强筋、加强筋下料长度不足以及放置层面错误都是在施工做出中容易出现的问题，

在建筑施工中，加强筋结构的作用是毋庸置疑的，而一般的加强筋结构不便于安装拆卸，此现象会给施工方带来极大的困扰，拖慢工程进度，从而造成浪费工人工时的问题，因此需要改进。

实用新型内容

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种建筑工程施工用加强筋结构，具备便于安装拆卸等优点，解决了一般建筑工程施工用加强筋结构不便于安装拆卸而导致浪费工人工时的问题。

(二)技术方案

为实现上述该结构便于安装拆卸的目的，本实用新型提供如下技术方案：一种建筑工程施工用加强筋结构，包括手脚架，所述手脚架的底端固定连接有接头，所述接头的正面活动连接有螺栓，所述手脚架的外壁活动连接有第二卡紧钳，所述第二卡紧钳的外壁固定连接有加强筋本体，所述第二卡紧钳的顶部活动连接有连接轴，所述第二卡紧钳通过连接轴活动连接有第一卡紧钳，所述第一卡紧钳的外壁固定连接有第二固定块，所述连接轴的外壁固定连接有限位杆，所述第二卡紧钳的外壁固定连接有第一固定块，所述第一固定块的内部开设有卡死槽，所述第一固定块顶部活动连接有档板，所述档板的底部固定连接有第二卡死杆，所述第二卡死杆的外壁固定连接有弹簧，所述第二卡死杆的外壁固定连接有限位板，所述第二卡死杆的正面活动连接转动轴，所述第二卡死杆通过转动轴活动连接有第一卡死杆，所述第一卡死杆的外壁活动连接有螺母。

优选的，所述第一卡紧钳和第二卡紧钳的内壁均固定连接有防磨层，且第一卡紧钳和第二卡紧钳内壁固定的防磨层均为橡胶防磨层。

优选的，所述螺栓的数量为四个，且四个螺栓分别活动连接在接头的四个角，且两个螺栓为一组，且两组螺栓以接头的垂直中线为对称轴对称设置。

优选的，所述转动轴的一端分别贯穿第二卡死杆的正面和第一卡死杆的正面并延伸至第二卡死杆的背面，且转动轴的长度为十五毫米。

优选的，所述限位杆的一端贯穿连接轴的一侧并延伸至连接轴的另一侧，且限位杆的数量为两个，且两个限位杆以连接轴的水平中线为对称轴对称。

优选的，所述连接轴的一端贯穿第二卡紧钳的顶部并延伸至第二卡紧钳的底部，且连接轴的长度为三十五毫米。

优选的，所述限位板的数量为两个，且两个限位板以第二卡死杆的垂直中线为对称轴对称设置在第二卡死杆的外壁。

优选的，所述第一固定块的底部开设有限位槽，且限位槽与第一卡死杆的形状大小均相互匹配。

(三)有益效果

与现有技术相比，本实用新型提供了一种建筑工程施工用加强筋结构，具备以下有益效果：

1、该建筑工程施工用加强筋结构，通过第一卡紧钳、第一固定块、档板、第二卡死杆、第二卡紧钳、连接轴、第一卡死杆、限位板、弹簧、第二固定块、转动轴、螺母和卡死槽的相互配合使用，能够使该结构达到便于安装拆卸的效果，解决了一般建筑工程施工用加强筋结构不便于安装拆卸而导致浪费工人工时的问题，加快了工程进度，有效的节约了工人工时，给施工方的工作带来了极大的方便。

2、该建筑工程施工用加强筋结构，通过设置的接头和螺栓，能够达到使手脚架1更加稳固的目的，从而使工人的人身安全得到了有效的保障，从而进一步使施工更加的安全。

3、该建筑工程施工用加强筋结构，通过设置的限位杆，可以有效防止因连接轴脱落而导致的第一卡紧钳与第二卡紧钳不稳的问题，从而保障了该结构能够长期有效的使用，再通过设置的防磨层，可以达到增加第一卡紧钳与第二卡紧钳寿命的目的，从而使检修减少，最终得到节约人工的目的。

附图说明

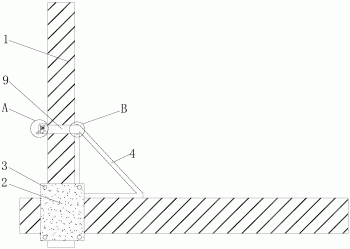

图1为本实用新型正剖图；

图2为本实用新型第一卡紧钳结构示意图；

图3为图1中本实用新型A处放大图；

图4为图1中本实用新型B处放大图。

图中：1、手脚架；2、接头；3、螺栓；4、加强筋本体；5、第一卡紧钳；6、第一固定块；7、档板；8、第一卡死杆；9、第二卡紧钳；10、连接轴；11、限位杆；12、第二卡死杆；13、限位板；14、弹簧；15、第二固定块；16、转动轴；17、螺母；18、卡死槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，一种建筑工程施工用加强筋结构，包括手脚架1，手脚架1的底端固定连接有接头2，接头2的正面活动连接有螺栓3，螺栓3的数量为四个，且四个螺栓3分别活动连接在接头2的四个角，且两个螺栓3为一组，且两组螺栓3以接头2的垂直中线为对称轴对称设置，通过设置的接头2和螺栓3，能够达到使手脚架1更加稳固的目的，从而使工人的人身安全得到了有效的保障，从而进一步使施工更加的安全，手脚架1的外壁活动连接有第二卡紧钳9，第二卡紧钳9的外壁固定连接有加强筋本体4，第二卡紧钳9的顶部活动连接有连接轴10，第二卡紧钳9通过连接轴10活动连接有第一卡紧钳5，第一卡紧钳5和第二卡紧钳9的内壁均固定连接有防磨层，且第一卡紧钳5和第二卡紧钳9内壁固定的防磨层均为橡胶防磨层，橡胶是指具有可逆形变的高弹性聚合物材料，在室温下富有弹性，在很小的外力作用下能产生较大形变，除去外力后能恢复原状，第一卡紧钳5的外壁固定连接有第二固定块15，连接轴10的外壁固定连接有限位杆11，通过设置的限位杆11，可以有效防止因连接轴10脱落而导致的第一卡紧钳5与第二卡紧钳9不稳的问题，从而保障了该结构能够长期有效的使用，再通过设置的防磨层，可以达到增加第一卡紧钳5与第二卡紧钳9寿命的目的，从而使检修减少，最终得到节约人工的目的，限位杆11的一端贯穿连接轴10的一侧并延伸至连接轴10的另一侧，且限位杆11的数量为两个，且两个限位杆11以连接轴10的水平中线为对称轴对称，连接轴10的一端贯穿第二卡紧钳9的顶部并延伸至第二卡紧钳9的底部，且连接轴10的长度为三十五毫米，第二卡紧钳9的外壁固定连接有第一固定块6，第一固定块6的内部开设有卡死槽18，第一固定块6顶部活动连接有档板7，档板7的底部固定连接有第二卡死杆12，第二卡死杆12的外壁固定连接有弹簧14，第二卡死杆12的外壁固定连接有限位板13，限位板13的数量为两个，且两个限位板13以第二卡死杆12的垂直中线为对称轴对称设置在第二卡死杆12的外壁，第二卡死杆12的正面活动连接转动轴16，第二卡死杆12通过转动轴16活动连接有第一卡死杆8，第一固定块6的底部开设有限位槽，且限位槽与第一卡死杆8的形状大小均相互匹配，转动轴16的一端分别贯穿第二卡死杆12的正面和第一卡死杆8的正面并延伸至第二卡死杆12的背面，且转动轴16的长度为十五毫米，第一卡死杆8的外壁活动连接有螺母17，通过第一卡紧钳5、第一固定块6、档板7、第二卡死杆12、第二卡紧钳9、连接轴10、第一卡死杆8、限位板13、弹簧14、第二固定块15、转动轴16、螺母17和卡死槽18的相互配合使用，能够使该结构达到便于安装拆卸的效果，解决了一般建筑工程施工用加强筋结构不便于安装拆卸而导致浪费工人工时的问题，加快了工程进度，有效的节约了工人工时，给施工方的工作带来了极大的方便。

在使用时，将第一卡紧钳5在手脚架1外壁固定位置将第二卡紧钳9闭合，将第一卡死杆8与第二卡死杆12穿过卡死槽18，向下拉动第一卡死杆8，限位板13挤压弹簧14，将第一卡死杆8转动九十度卡在第一固定块6底部的限位槽后拧紧螺母17，从而完成安装。

综上所述，该建筑工程施工用加强筋结构，能够使该结构达到便于安装拆卸的效果，加快了工程进度，有效的节约了工人工时，给施工方的工作带来了极大的方便。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
