专利摘要

本发明涉及一种气动喷射线绳机，属于气动工具技术领域。其特征是气流通道上经过控制阀、气动马达通往喷射嘴内有环形腔，再经喷射嘴出口喷出；压缩气体通过气流通道与控制阀驱动气动马达，控制阀控制气动马达转动与停止，气动马达通过传动装置驱动主动轮转动，线绳经过主动轮与副摩擦轮，在其带动下高速进入喷射嘴，喷射嘴内有环形向外喷射的气流，气流使线绳与喷射嘴口无摩擦，线绳在主动轮与副摩擦轮、及向外喷射的气流作用下高速射出。线绳高速射出停止后，由剪切装置立即切断线绳，剪切装置的剪刀复位，不影响下次射线。它解决了人工放线绳工作效率低的问题。具有结构简单、工作效率高、使用和携带方便等优点。

权利要求

1、一种气动喷射线绳机，包括机体(1)、机体内的通气管道(2)，其特征在于：所述的机体内装有控制阀(3)、气动马达(4)、带棘轮与棘爪机构的传动齿轮(5)、主动轮(6)与副摩擦轮(7)、及喷射嘴(8)，气动马达连接并驱动带棘轮(23)与棘爪机构(24)的传动齿轮，传动齿轮(5)与主动轮轴上的齿轮啮合，把力矩传递给主动轮，主动轮上面装有副摩擦轮，主动轮与副摩擦轮上设有导线绳槽，主动轮与副摩擦轮前的机体上设有导线孔(9)，导线孔前的机体上装喷射嘴，主动轮与副摩擦轮的导线绳槽与导线孔、喷射嘴的中心在同一中心线上，其中：线绳经主动轮与副摩擦轮、导线孔进入喷射嘴，而压缩气体通气管道上经过控制阀、气动马达与喷射嘴内有环形空腔(10)与喷射嘴出口相通。

2、根据权利要求1所述的一种气动喷射线绳机，其特征在于：所述的机体内还装有一个剪切装置(15)，剪切装置是曲柄滑块机构，滑块(151)装在机体的导线孔前的滑导内，滑块上装刀片(150)，曲柄(152)一头铰接在机体的下面，另一头与连杆(153)相接，连杆与滑块连接，其曲柄中间部分与控制阀的阀芯接触。

3、根据权利要求1所述的一种气动喷射线绳机，其特征在于：所述的机体的手柄后部设有一个引线槽(18)，并在引线槽外边装有一个插板(19)。

4、根据权利要求1所述的一种气动喷射线绳机，其特征在于：所述的控制阀装在气流通道上，阻断或导通气流，阀芯装于机体内，并带有复位弹簧(301)，阀芯与机体上设有阻断后的排气孔(302)。

5、根据权利要求1所述的一种气动喷射线绳机，其特征在于：所述的机体内气流通道口处装有气管接头(16)，气管接头上设有一个导线支架(17)。

6、根据权利要求1所述的一种气动喷射线绳机，其特征在于：所述的机体的上部装有一个翻盖(11)，翻盖的前头与机体由一个销钉(20)连接，其后设有锁扣(21)；所述的副摩擦轮装于翻盖内，并作用在主动轮上。

7、根据权利要求6所述的一种气动喷射线绳机，其特征在于：所述的副摩擦轮(7)装在平衡杆(12)上的一头，另一头还装有一个导线轮(13)，平衡杆的中间铰接在调整座(14)上，调整座由螺钉固定在翻盖(11)内。

说明书

技术领域

本发明属于气动工具技术领域，具体是涉及用于喷射柔性线绳的气动喷射线绳机。

背景技术

某些工程，例如岩土工程中，在土体中掺入一定量的纤维物质，可以提高土体的抗剪强度，改善其整体的力学和水力学性质。发明一种简单、快捷的喷射线绳或纤维丝的装置是解决这一问题的有效途径。国内已有利用水流或气流喷射其它材料的专利技术，如射钉机，但没有连续射出线绳的装置。国外在纤维加筋土(“Texsol”)方面，也有喷丝(线绳)设备及相关专利，但主要为机载大型设备。

现有气动工具有许多种类，如装潢木工使用的气动射钉机、气动打钉枪等等；都是以压缩空气为动力。本发明结合现有技术中的类似产品，利用其动力源液压能(水)或者是气压能(空气)，设计出一种简单、快捷的喷射线绳或纤维丝的装置。

发明内容

本发明目的是为在土建工程做地基，修建河堤和水库大坝，在逐层无序加入线绳，提供工作效率高，结构比较简单，易操作，使用和携带方便的气动喷射线绳机。

本发明的技术方案是：

一种气动喷射线绳机，包括机体、机体内的通气管道，其特点是：所述的机体内装有控制阀、气动马达、带棘轮与棘爪机构的传动齿轮、主动轮与副摩擦轮、及喷射嘴，气动马达连接并驱动带棘轮与棘爪机构的传动齿轮，传动齿轮与主动轮轴上的齿轮啮合，把力矩传递给主动轮，主动轮上面装有副摩擦轮，主动轮与副摩擦轮上设有导线绳槽，主动轮与副摩擦轮前的机体上设有导线孔，导线孔前的机体上装喷射嘴，主动轮与副摩擦轮的导线绳槽与导线孔、喷射嘴的中心在同一中心线上，其中：线绳经主动轮与副摩擦轮、导线孔进入喷射嘴，而压缩气体通气管道上经过控制阀、气动马达与喷射嘴内有环形空腔与喷射嘴出口相通。棘轮与棘爪机构防止了气动马达反转，使其只能正向转动，从而使线绳机在使用时不会发生倒线的情况。

上述的机体内还装有一个剪切装置，剪切装置是曲柄滑块机构，滑块装在机体的导线孔前的滑导内，滑块上装刀片，曲柄一头铰接在机体的下面，另一头与连杆相接，连杆与滑块连接，其曲柄中间部分与控制阀的阀芯接触。阀芯是曲柄中间的支点，当压下曲柄时阀芯打开，使压缩气体的气流导通，气动马达开始转动，线绳在主动轮与副摩擦轮、喷射嘴气流等作用下开始向外喷射，而当松开曲柄时阀芯关闭，使压缩气体的气流截止，气动马达停止转动，线绳停止向外喷射，同时，通过曲柄滑块机构带动刀片切断线绳。

上述的机体的手柄后部设有一个引线槽，并在引线槽外边装有一个插板。

上述的控制阀装在气流通道上，阻断或导通气流，阀芯装于机体内，并带有复位弹簧，阀芯与机体上设有阻断后的排气孔。

上述的机体内气流通道口处装有气管接头，气管接头上设有一个导线支架。

上述的机体的上部装有一个翻盖，翻盖的前头与机体由一个销钉连接，其后设有一个锁扣；所述的副摩擦轮装于翻盖内，并作用在主动轮上。

上述的副摩擦轮装在平衡杆上的一头，另一头还装有一个导线轮，平衡杆的中间铰接在调整座上，调整座由螺钉固定在翻盖内。

本发明的气动喷射线绳机，能够解决人工放线绳或纤维丝工作效率低的问题，具有结构简单、工作效率高、使用和携带方便等优点。

附图说明

图1为气动喷射线绳机的外形图；

图2为气动喷射线绳机的结构示意图；

图3为气动喷射线绳机侧剖视图；

图4为气动喷射线绳机A向视图；

图5为气动喷射线绳机B-B剖视图。

具体实施方式

以下结合附图对本发明进行详细的说明。

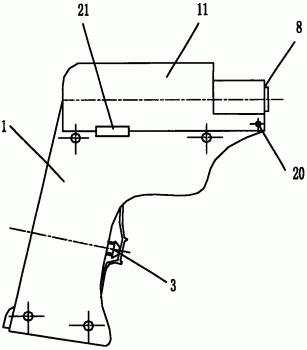

图1所示，气动喷射线绳机的外形图。本发明一种气动喷射线绳机，机体1的上部装有一个翻盖11，翻盖的前头与机体由一个销钉20连接，其后设有一个锁扣21；图2所示，气动喷射线绳机的结构示意图，它包括机体1、机体内的通气管道2，体内装有控制阀3、气动马达4、带棘轮与棘爪机构的传动齿轮5、主动轮6与副摩擦轮7、及喷射嘴8，图3和图4所示，气动马达连接并驱动带棘轮23与棘爪24机构的传动齿轮5，传动齿轮与主动轮轴上的齿轮啮合，把力矩传递给主动轮，主动轮上面装有副摩擦轮，主动轮与副摩擦轮上设有导线绳槽，主动轮与副摩擦轮前的机体上设有导线孔9，导线孔前的机体上装喷射嘴，主动轮与副摩擦轮的导线绳槽与导线孔、喷射嘴的中心在同一中心线上，其中：线绳经主动轮与副摩擦轮、导线孔进入喷射嘴，而压缩气体通气管道上经过控制阀、气动马达与喷射嘴内有环形空腔10与喷射嘴出口相通。副摩擦轮装于翻盖11内，并作用在主动轮上。副摩擦轮装在平衡杆12上的一头，另一头还装有一个导线轮13，平衡杆的中间铰接在调整座14上，调整座由螺钉22固定在翻盖内。棘轮与棘爪机构防止了气动马达反转，使其只能正向转动，从而使线绳机在使用时不会发生倒线的情况。

图2所示，机体内还装有一个剪切装置15，剪切装置是曲柄滑块机构，滑块151装在机体的导线孔前的滑导内，滑块上装刀片150，曲柄152一头铰接在机体的下面，另一头与连杆153相接，连杆与滑块连接，其曲柄中间部分与控制阀的阀芯接触。阀芯是曲柄中间的支点，当压下曲柄时阀芯打开，使压缩气体的气流导通，气动马达开始转动，线绳在主动轮与副摩擦轮、喷射嘴气流等作用下开始向外喷射，而当松开曲柄时阀芯关闭，使压缩气体的气流截止，气动马达停止转动，线绳停止向外喷射，同时，通过曲柄滑块机构带动刀片切断线绳。

控制阀3装在气流通道上，阻断或导通气流，阀芯装于机体内，并带有复位弹簧301，阀芯与机体上设有阻断后的排气孔302。

机体内气流通道口处装有气管接头16，气管接头上设有一个导线支架17。

图5所示，机体的手柄后部设有一个引线槽18，并在引线槽外边装有一个插板19。在机体上还有左、右端盖31，并通过螺钉与机体连接组合成一体。

本发明一种气动喷射线绳机，由压缩空气提供动力，机体1内有气流通道2、控制阀3、气动马达4、带棘轮与棘爪机构的传动装置5、主动轮6与副摩擦轮7、及喷射嘴8；气流通道上经过控制阀、气动马达通往喷射嘴内有环形空腔10，再经喷射嘴出口喷出；压缩气体通过气流通道与控制阀驱动气动马达，控制阀控制气动马达转动与停止，气动马达通过传动装置驱动主动轮转动，线绳经过主动轮与副摩擦轮，在其带动下高速进入喷射嘴，喷射嘴内有环形向外喷射的气流，气流使线绳与喷射嘴口无摩擦，喷出后气体射流作为载体带动线绳前进，防止因喷射嘴出口处的空气流动和重力原因使线绳过早下垂，线绳在主动轮与副摩擦轮、及向外喷射的气流作用下高速射出。线绳高速射出停止后，由剪切装置15立即切断线绳30，剪切装置的剪刀复位，不影响下次射线。
