专利摘要

本实用新型涉及一种粉笔套件，包括底座、转盘，盘经支座安装在底座上，转盘中部设置有转轴，转轴与支座转动配合，转盘上圆周均布安装孔，安装孔内设粉笔筒，粉笔筒后端位于转盘后侧，粉笔筒后端外周安装有行星齿轮，转轴前端装有手柄，转轴、粉笔筒经行星轮系啮合传动，转轴中部设有通孔，通孔内设顶杆，支座上设通孔A，通孔A内设推杆，杠杆上端与顶杆后端铰接，杠杆上部与支座铰接，杠杆下端与推杆后端铰接，推杆上于套设有弹簧，粉笔筒前侧下端中部设粉笔出口、粉笔筒后侧下端中部设推杆入口，粉笔筒转动至转轴正下方时，粉笔出口、推杆入口同轴心、通孔A同轴心，此时，按压顶杆，顶杆经杠杆带动推杆移动，将粉笔筒内的粉笔推出。

权利要求

1.一种粉笔套件，其特征在于：包括底座、转盘，所述转盘经支座安装在底座上，转盘中部设置有转轴，转轴与支座转动配合，转盘上圆周均布有若干安装孔，安装孔内设置有粉笔筒，粉笔筒的后端位于转盘后侧，粉笔筒后端外周安装有行星齿轮，转轴前端安装有手柄，转轴后部安装有阶梯齿轮A、主动齿轮，支座上安装有阶梯齿轮B，主动齿轮与阶梯齿轮B的小齿轮部啮合传动，阶梯齿轮B的大齿轮部与阶梯齿轮A的小齿轮部啮合传动，阶梯齿轮A的大齿轮部与行星齿轮啮合传动，转轴中部沿轴向开设有通孔，通孔内穿设有顶杆，支座下部设置通孔A，通孔A内穿设有推杆， 转轴后侧设置有杠杆，杠杆上端与顶杆后端铰接，杠杆上部与支座铰接，杠杆下端与推杆后端铰接，推杆上套设有弹簧，弹簧位于支座与杠杆之间，粉笔筒前侧面下端中部设置有粉笔出口、粉笔筒后侧面下端中部设置推杆入口，粉笔出口与推杆入口同轴心，粉笔筒转动至转轴正下方时，粉笔出口、推杆入口同轴心、通孔A同轴心。

2.根据权利要求1所述的粉笔套件，其特征在于：所述支座包括安装在底座上的前支架、后支架，转盘位于前支架、后支架之间，前支架、后支架上部设置有同轴心的轴孔，转轴前后端分别穿设与其同侧的轴孔。

3.根据权利要求2所述的粉笔套件，其特征在于：前支架下部设置通孔B，通孔A设置在后支架下部，通孔B与通孔A同轴心。

4.根据权利要求2所述的粉笔套件，其特征在于：后支架后侧设置有连接耳，杠杆上部经销轴与连接耳铰接。

5.根据权利要求2所述的粉笔套件，其特征在于：杠杆后端设置有限位凸缘，弹簧一端抵后支架，另一端抵靠限位凸缘。

6.根据权利要求1-5任意一项所述的粉笔套件，其特征在于：杠杆上下两端均沿其轴向开设有滑槽，滑槽内设置有销轴，上端滑槽内的销轴与顶杆后端相连接，下端滑槽内的销轴与推杆后端相连接。

7.根据权利要求1-5任意一项所述的粉笔套件，其特征在于：粉笔筒包括后端不封闭的前筒、前端不封闭的后筒，后筒套设在前筒内，前筒与转盘固定连接，行星齿轮固定安装在前筒后端，粉笔出口设置在前筒前侧面下端中部，推杆入口设置在后筒后侧面下端中部。

8.根据权利要求7所述的粉笔套件，其特征在于：后筒后侧面上安装有拉手。

说明书

技术领域

本实用新型涉及一种粉笔套件。

背景技术

当今的社会讲究舒适健康和节约的高品质生活，而随着大家对健康生活的要求的提高，教室也不例外，在教室中粉笔的使用经常是伴随着对讲台桌的污染和由于不小心而造成粉笔的断裂，老师在讲课的时候，经常因为肘部接触到桌面而造成袖子都是粉笔灰，由于袖子口弄得到处是粉笔灰，和因吸入粉笔灰造成的健康问题，让很多值日生不想去清理讲台桌，以至于很多粉笔灰散布在教室的空气中，降低了学生的生活质量和学习环境。要是不小碰到粉笔盒，可能造成粉笔盒掉落到地板上，将造成粉笔的大量浪费，当造成了粉笔的浪费。

发明内容

本实用新型提出一种粉笔套件。

本实用新型解决技术问题所采用的方案是，一种粉笔套件，包括底座、转盘，所述转盘经支座安装在底座上，转盘中部设置有转轴，转轴与支座转动配合，转盘上圆周均布有若干安装孔，安装孔内设置有粉笔筒，粉笔筒的后端位于转盘后侧，粉笔筒后端外周安装有行星齿轮，转轴前端安装有手柄，转轴后部安装有阶梯齿轮A、主动齿轮，支座上安装有阶梯齿轮B，主动齿轮与阶梯齿轮B的小齿轮部啮合传动，阶梯齿轮B的大齿轮部与阶梯齿轮A的小齿轮部啮合传动，阶梯齿轮A的大齿轮部与行星齿轮啮合传动，转轴中部沿轴向开设有通孔，通孔内穿设有顶杆，支座下部设置通孔A，通孔A内穿设有推杆， 转轴后侧设置有杠杆，杠杆上端与顶杆后端铰接，杠杆上部与支座铰接，杠杆下端与推杆后端铰接，推杆上套设有弹簧，弹簧位于支座与杠杆之间，粉笔筒前侧面下端中部设置有粉笔出口、粉笔筒后侧面下端中部设置推杆入口，粉笔出口与推杆入口同轴心，粉笔筒转动至转轴正下方时，粉笔出口、推杆入口同轴心、通孔A同轴心。

进一步的，所述支座包括安装在底座上的前支架、后支架，转盘位于前支架、后支架之间，前支架、后支架上部设置有同轴心的轴孔，转轴前后端分别穿设与其同侧的轴孔。

进一步的，前支架下部设置通孔B，通孔A设置在后支架下部，通孔B与通孔A同轴心。

进一步的，后支架后侧设置有连接耳，杠杆上部经销轴与连接耳铰接。

进一步的，杠杆后端设置有限位凸缘，弹簧一端抵后支架，另一端抵靠限位凸缘。

进一步的，杠杆上下两端均沿其轴向开设有滑槽，滑槽内设置有销轴，上端滑槽内的销轴与顶杆后端相连接，下端滑槽内的销轴与推杆后端相连接。

进一步的，粉笔筒包括后端不封闭的前筒、前端不封闭的后筒，后筒套设在前筒内，前筒与转盘固定连接，行星齿轮固定安装在前筒后端，粉笔出口设置在前筒前侧面下端中部，推杆入口设置在后筒后侧面下端中部。

进一步的，后筒后侧面上安装有拉手。

与现有技术相比，本实用新型具有以下有益效果：结构简单，设计合理，操作使用方便，用于粉笔的收、取，不同的粉笔筒放置不同颜色的粉笔。

附图说明

下面结合附图对本实用新型专利进一步说明。

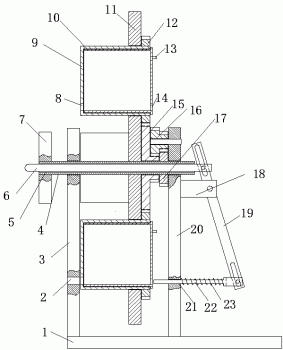

图1为粉笔套件的结构示意图。

图中：1-底座；2-通孔B；3-前支架；4-转轴；5-通孔；6-顶杆；7-手柄；8-粉笔出口；9-前筒；10-后筒；11-转盘；12-行星齿轮；13-拉手；14-推杆入口；15-阶梯齿轮A；16-阶梯齿轮B；17-主动齿轮；18-连接耳；19-杠杆；20-后支架；21-通孔A；22-推杆；23-弹簧。

具体实施方式

下面结合附图和具体实施方式对本实用新型进一步说明。

如图1所示，一种粉笔套件，包括底座1、转盘11，所述转盘经支座安装在底座上，转盘中部设置有转轴4，转轴与支座转动配合，转盘上圆周均布有若干安装孔，安装孔内设置有粉笔筒，粉笔筒经螺钉锁固在转盘上，粉笔筒的后端位于转盘后侧，粉笔筒后端外周安装有行星齿轮12，行星齿轮与粉笔筒制成一体，或者行星齿轮套设在粉笔筒上并经螺钉锁固，转轴前端安装有手柄7，转轴后部安装有阶梯齿轮A15、主动齿轮17，阶梯齿轮A、主动齿轮、转轴与转盘制成一体，或者套设在转轴上并经螺钉锁固，支座上安装有阶梯齿轮B16，阶梯齿轮B的转轴部安装在支架的安装轴孔内，主动齿轮与阶梯齿轮B的小齿轮部啮合传动（传动比0.5），阶梯齿轮B的大齿轮部与阶梯齿轮A的小齿轮部啮合传动（传动比1），阶梯齿轮A的大齿轮部与行星齿轮啮合传动（传动比1），转轴中部沿轴向开设有通孔5，通孔内穿设有顶杆6，支座下部设置通孔A21，通孔A内穿设有推杆22，转轴后侧设置有杠杆19，杠杆上端与顶杆后端铰接，杠杆上部与支座铰接，杠杆下端与推杆后端铰接，推杆上套设有弹簧23，弹簧位于支座与杠杆之间，粉笔筒前侧面下端中部设置有粉笔出口8、粉笔筒后侧面下端中部设置推杆入口14，粉笔出口与推杆入口同轴心，粉笔筒转动至转轴正下方时，粉笔出口、推杆入口同轴心、通孔A同轴心，此时，按压顶杆，顶杆经杠杆带动推杆移动，将粉笔筒内的粉笔推出，弹簧被压缩，随后松开顶杆，推杆、顶杆在弹簧作用下复位。

在本实施例中，为便于观察，粉笔筒、转盘、支架为透明塑料件。

在本实施例中，所述支座包括安装在底座上的前支架3、后支架20，转盘位于前支架、后支架之间，前支架、后支架上部设置有同轴心的轴孔，转轴前后端分别穿设与其同侧的轴孔，为降低摩擦，转轴与轴孔之间可设置轴承，或者转轴经轴承座安装在支架上。

在本实施例中，前支架下部设置通孔B2，通孔A设置在后支架下部，通孔B与通孔A同轴心。

在本实施例中，后支架后侧设置有连接耳18，连接耳与后支架经螺钉连接或制成一体，杠杆上部经销轴与连接耳铰接。

在本实施例中，杠杆后端设置有限位凸缘，弹簧一端抵后支架，另一端抵靠限位凸缘。

在本实施例中，杠杆上下两端均沿其轴向开设有滑槽，滑槽内设置有销轴，上端滑槽内的销轴与顶杆后端相连接，下端滑槽内的销轴与推杆后端相连接。

在本实施例中，粉笔筒包括后端不封闭的前筒9、前端不封闭的后筒10，后筒套设在前筒内，前筒与转盘固定连接，行星齿轮固定安装在前筒后端，粉笔出口设置在前筒前侧面下端中部，推杆入口设置在后筒后侧面下端中部，后筒可取出，方便填装粉笔。

在本实施例中，后筒竖截面的下端呈倒三角形，让粉笔在重力作用下能落到底端。

在本实施例中，后筒后侧面上安装有拉手13。

上列较佳实施例，对本实用新型的目的、技术方案和优点进行了进一步详细说明，所应理解的是，以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
