专利摘要

一种套筒式齿轮扳手，包括内杆部、外套筒部、齿轮部、力杆；所述内杆部包括内杆上部、内杆下部；外套筒部包括外套筒、外套筒底座；齿轮部包括小齿轮、大齿轮，大齿轮螺丝、齿轮架、限位片，其中小齿轮与大齿轮啮合，大齿轮螺丝与大齿轮通过螺栓结合，所述小齿轮、大齿轮、大齿轮螺丝置于齿轮架中，限位片置于小齿轮、大齿轮、大齿轮螺丝与齿轮架的空隙处，所述限位片内孔、小齿轮内孔及齿轮架小孔同轴心；所述齿轮部与所述外套筒开口嵌合；所述力杆与内杆上部连接，所述内杆部、小齿轮、外套筒同轴心。上述套筒式齿轮扳手体积较小，操作简便，省时、省力，保障安装工人的生命安全。

权利要求

1.一种套筒式齿轮扳手，包括内杆部(1)、外套筒部(2)、齿轮部(3)、力杆(4)；其特征在于：所述内杆部(1)包括内杆上部(11)、内杆下部(12)，内杆上部(11)和内杆下部(12)通过螺纹连接；所述内杆上部(11)设有内螺纹，所述内杆下部(12)设有外螺纹；外套筒部(2)包括外套筒(21)、外套筒底座(22)；所述外套筒(21)为中空结构，下部设有开口(23)，外套筒(21)与外套筒底座(22)通过螺丝结合固定；所述外套筒底座(22)上设有螺母放置孔(24)；齿轮部(3)包括小齿轮(31)、大齿轮(32)、大齿轮螺丝(33)、齿轮架(34)、限位片(35)，其中小齿轮(31)与大齿轮(32)啮合，大齿轮螺丝(33)与大齿轮(32)通过螺栓结合；所述小齿轮(31)、大齿轮(32)、大齿轮螺丝(33)置于齿轮架(34)中，限位片(35)置于小齿轮(31)、大齿轮(32)、大齿轮螺丝(33)与齿轮架(34)的空隙处；所述限位片(35)内孔、小齿轮(31)内孔及齿轮架(34)小孔同轴心；所述齿轮部(3)与所述外套筒开口(23)嵌合；所述内杆下部(12)通过键(36)与小齿轮(31)联结；所述力杆(4)与内杆上部(11)连接，所述内杆部(1)、小齿轮(31)、外套筒(21)同轴心。

2.根据权利要求1所述的套筒式齿轮扳手，其特征在于：所述外套筒(21)与外套筒底座(22)使用1个以上螺丝结合固定。

3.根据权利要求1所述的套筒式齿轮扳手，其特征在于：所述内杆部(1)、力杆(4)均为中空结构。

4.根据权利要求1所述的套筒式齿轮扳手，其特征在于：所述内杆上部(11)、内杆下部(12)、外套筒(21)均为圆柱体形状，内杆上部(11)内螺纹与内杆下部(12)外螺纹相对应。

说明书

技术领域

本实用新型涉及一种扳手，尤其涉及一种套筒式齿轮扳手。

背景技术

紧固扳手是维修工人或空调安装工人经常用到的工具，当维修工人或空调安装人员需要在楼外作业时，用普通扳手通常需要大半个身体伸出窗外，双手分别拿螺丝和螺母用手将设备紧固，此过程耗时、耗力、且会对安装人员的生命安全产生极大危害。并且普通扳手容易发生滑丝的现象，给楼外或高空作业人员造成危险。现有的专门为空调安装所设计的工具大多有较大的局限性，而且操作不简便、尺寸较大，很少有人使用。所以研制一种操作简单，省时、省力、适合高中及楼外等较危险位置使用的扳手很有必要。

实用新型内容

本实用新型的目的在于提供一种套筒式齿轮扳手，以解决目前现有紧固扳手用于楼外或高空作业时不易固定螺丝、螺母，不好使力，且作业人员存在较大危险的缺点。

本实用新型所解决的技术问题可以采取以下方案来实现：一种套筒式齿轮扳手，包括内杆部、外套筒部、齿轮部、力杆；其特征在于：所述内杆部包括内杆上部、内杆下部，内杆上部和内杆下部通过螺纹连接；所述内杆上部设有内螺纹，所述内杆下部设有外螺纹；外套筒部包括外套筒、外套筒底座；所述外套筒为中空结构，下部设有开口，外套筒与外套筒底座通过螺丝结合固定；所述外套筒底座上设有螺母放置孔；齿轮部包括小齿轮、大齿轮、大齿轮螺丝、齿轮架、限位片，其中小齿轮与大齿轮啮合，大齿轮螺丝与大齿轮通过螺栓结合；所述小齿轮、大齿轮、大齿轮螺丝置于齿轮架中，限位片置于小齿轮、大齿轮、大齿轮螺丝与齿轮架的空隙处；所述限位片内孔、小齿轮内孔及齿轮架小孔同轴心；所述齿轮部与所述外套筒开口嵌合；所述内杆下部通过键与小齿轮联结；所述力杆与内杆上部连接，所述内杆部、小齿轮、外套筒同轴心。

较佳的是，所述外套筒与外套筒底座使用1个以上螺丝结合固定。

较佳的是：所述内杆部、力杆均为中空结构。

较佳的是：所述内杆上部、内杆下部、外套筒均为圆柱体形状，内杆上部内螺纹与内杆下部外螺纹相对应。

本实用新型的有益效果为：本使用新型操作简单方便，不受空间限制，可实现单手操作，较普通扳手省时、省力，使用本使用新型能很好的保障维修工人和空调安装工人等特殊工种的人身安全。

附图说明

为了更清楚地说明本实用新型实施例中的技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

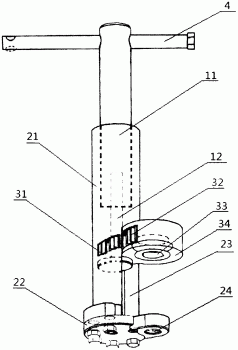

图1是本实用新型套筒式齿轮扳手结构示意图；

图2是本实用新型套筒式齿轮扳手作业示意图；

图3是本实用新型套筒式齿轮扳手内杆上、下部与小齿轮的连接示意图；

图4是本实用新型套筒式齿轮扳手齿轮部结构示意图。

主要标件与标号：

内杆部：1；内杆上部：11；内杆下部：12；外套筒部：2；外套筒：21；外套筒底座：22；开口：23；螺母放置孔：24；齿轮部：3；小齿轮：31；大齿轮：32；大齿轮螺丝：33；齿轮架：34；限位片：35：键：36；力杆：4。

具体实施方式

为使本实用新型的目的、技术方案和优点更加清楚地展示，下面将结合附图对本实用新型实施方式作进一步地详细描述。

实施例

图1所示为一种套筒式齿轮扳手，包括内杆部1、外套筒部2、齿轮部3、力杆4；所述内杆部1包括内杆上部11、内杆下部12，内杆上部11和内杆下部12通过螺纹连接，所述内杆上部11设有内螺纹，所述内杆下部12设有外螺纹；外套筒部2包括外套筒21、外套筒底座22，所述外套筒21为中空结构，下部设有开口23，所述外套筒21开口23以上设有内螺纹，外套筒21与外套筒底座22通过螺丝结合固定，所述外套筒底座22上设有螺母放置孔24；齿轮部3包括小齿轮31、大齿轮32，大齿轮螺丝33、齿轮架34、限位片35，其中小齿轮31与大齿轮32啮合，大齿轮螺丝33与大齿轮32通过螺栓35结合，所述小齿轮31、大齿轮32、大齿轮螺丝33置于齿轮架34中，限位片35置于小齿轮31、大齿轮32、大齿轮螺丝33与齿轮架34的空隙处，所述限位片35内孔、小齿轮31内孔及齿轮架34小孔同轴心；所述齿轮部3与所述外套筒开口23嵌合；所述内杆下部12通过键36与小齿轮31联结；所述力杆4与内杆上部11连接，所述内杆部1、小齿轮31、外套筒21同轴心。

如图2所示，该套筒式齿轮扳手在安装作业时，将要安装的螺栓放置于大齿轮螺丝33处，螺母放置于螺母放置孔24处；转动力杆4，带动小齿轮31转动，小齿轮31啮合大齿轮32转动，从而带动大齿轮螺丝33转动，实现螺栓和螺母的紧固。

如图3所示，内杆上部11、内杆下部12通过螺纹联结，内杆下部12余小齿轮31通过键36键合。

如图4所示，小齿轮31与大齿轮32相互啮合，大齿轮螺丝33与大齿轮32之间用螺栓配合，上述三个零件作为一个整体放入齿轮架34，空隙处装入限位片35，其中限位片35内孔、小齿轮31内孔、齿轮架34小孔同轴心

较佳的是，所述外套筒21与外套筒底座22使用1个以上螺丝结合固定。

较佳的是，所述内杆部1、力杆4均为中空结构。

较佳的是，所述内杆上部11、内杆下部12、外套筒21均为圆柱体形状，内杆上部11内螺纹与内杆下部12外螺纹相对应。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，可轻易想到变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应以所述权利要求的保护范围为准。
