专利摘要

本实用新型涉及一种集成式静电雾化发电装置，包括储水箱、介质输送管、雾化箱、支撑架，雾化箱固定安装在支撑架上，储水箱设置雾化箱的顶部，储水箱、介质输送管、雾化箱均密封连接；储水箱上盖中接入一定高度的水管；所述介质输送管采用分层次连接，并在介质输送管的一端装有球阀开关；雾化箱包括介质存储容器、密封垫、雾化结构、插拔接头公，雾化机构包括平板电极、喷针板、高压接口和发电接口，平板电极、喷针板和高压接口封装为一体。该结构集成化，便于安装；密封性好，工作时介质输送管与雾化箱中的空气会被率先排出，减少影响因素；雾化结构的设计模块化，利于维修与更换；雾化箱在垂直方向上可叠加层数，增加整体效率。

权利要求

1.一种集成式静电雾化发电装置，包括储水箱、介质输送管、雾化箱、支撑架，雾化箱固定安装在支撑架上，储水箱设置雾化箱的顶部，其特征在于，

雾化箱包括介质存储容器、密封垫、雾化结构、插拔接头公，雾化机构包括平板电极、喷针板、高压接口和发电接口，平板电极、喷针板和高压接口封装为一体；

平板电极上附有铜环，铜环均布于平板电极上，通过铜片将各个铜环连接在一起；铜环下方喷嘴板对应位置镶嵌喷针铜柱，喷针铜柱均布于喷针板上，铜片将各个喷针铜柱连接在一起；

铜环与铜片连接汇总到一个焊脚，焊脚连接高压接口，喷针铜柱与铜片连接汇总到一个焊脚，焊脚连接发电接口，雾化结构通过高压接口与外界高压装置连接在一起，通过发电接口与外界蓄能设备连接。

2.根据权利要求1所述的一种集成式静电雾化发电装置，其特征在于，所述储水箱包括储水箱主体、储水箱主体的底部带有介质输送管接口、储水箱主体的顶部带有顶盖水管，顶盖水管与储水箱主体垂直连接。

3.根据权利要求1或2所述的一种集成式静电雾化发电装置，其特征在于，所述介质输送管包括直管、弯管、插拔接头母、球阀开关，介质输送管上球阀开关的一端连接雾化箱，装有插拔接头母的一端连接下层雾化箱，球阀开关控制介质的流动，插拔接头母与插拔接头公连接，为密封结构。

4.根据权利要求3所述的一种集成式静电雾化发电装置，其特征在于，所述雾化箱带有提手和密封圈。

5.根据权利要求1所述的一种集成式静电雾化发电装置，其特征在于，所述雾化箱数量为多个，多个雾化箱在支撑架上纵向叠置，上下相邻的雾化箱之间通过介质输送管连接。

说明书

技术领域

本实用新型涉及新能源领域的无叶片风力发电领域，尤其是一种集成式静电雾化发电装置。

背景技术

静电雾化风力发电是一种新型风能转换成电能的技术。它首先利用高压静电使介质形成带电液滴，然后带电液滴在风力的作用下脱离电场，从而实现风能到电能的转换。由于无需承载风力的叶片，静电雾化发电技术具有系统结构简单、安装与维护成本低、便于运输等诸多优点，近年来成为新能源技术的研究热点。

静电雾化风力发电系统中，静电雾化装置是最核心的组成部分，用于高效生成带电介质。然而，目前市场上没有较为成熟的用于风力发电的静电雾化装置，而实验室中的现有设备主要用于基础方法研究与技术探索，工程化不足，结构受限，使用不便，维护繁琐，严重限制了静电雾化发电技术的市场化应用。

实用新型内容

本实用新型的目的是为了解决现有技术存在的缺陷，提供一种集成式静电雾化发电装置。

为了实现上述目的，本实用新型采用的技术方案如下：

一种集成式静电雾化发电装置，包括储水箱、介质输送管、雾化箱、支撑架，雾化箱固定安装在支撑架上，储水箱设置雾化箱的顶部，储水箱、介质输送管、雾化箱均密封连接；所述储水箱上盖中接入一定高度的水管；所述介质输送管采用分层次连接，并在介质输送管的一端装有球阀开关；

具体为，雾化箱包括介质存储容器、密封垫、雾化结构、插拔接头公，雾化机构包括平板电极、喷针板、高压接口和发电接口，平板电极、喷针板和高压接口封装为一体；

平板电极上附有铜环，铜环均布于平板电极上，通过铜片将各个铜环连接在一起；铜环下方喷嘴板对应位置镶嵌喷针铜柱，喷针铜柱均布于喷针板上，铜片将各个喷针铜柱连接在一起；

铜环与铜片连接汇总到一个焊脚，焊脚连接高压接口，喷针铜柱与铜片连接汇总到一个焊脚，焊脚连接发电接口，雾化结构通过高压接口与外界高压装置连接在一起，通过发电接口与外界蓄能设备连接。

进一步，所述储水箱包括储水箱主体、储水箱主体的底部带有介质输送管接口、储水箱主体的顶部带有顶盖水管，顶盖水管与储水箱主体垂直连接。

进一步，所述介质输送管包括直管、弯管、插拔接头母、球阀开关，介质输送管上球阀开关的一端连接雾化箱，装有插拔接头母的一端连接下层雾化箱，球阀开关控制介质的流动，插拔接头母与插拔接头公连接，为密封结构。

进一步，所述雾化箱带有提手和密封圈。

进一步，所述雾化箱数量为多个，多个雾化箱在支撑架上纵向叠置，上下相邻的雾化箱之间通过介质输送管连接。

本实用新型的有益效果为：该集成式静电雾化发电装置结构集成化，便于安装；密封性好，工作时介质输送管与雾化箱中的空气会被率先排出，减少影响因素；雾化结构的设计模块化，利于维修与更换；雾化箱在垂直方向上可叠加层数，增加整体效率；且主要部件结构不复杂，生产工艺难度不大，而且组装与拆卸方便，主要部件通用性强，因而成本较低。

附图说明

图1为本实用新型的总体结构示意图；

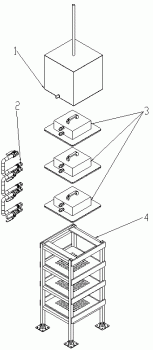

图2为本实用新型的总装爆炸图；

图3为本实用新型储水箱的结构示意图；

图4为本实用新型介质输送管的结构示意图；

图5为本实用新型雾化箱的结构示意图；

图6为本实用新型雾化结构的结构示意图；

图7为本实用新型雾化结构的剖视图。

图中，1-储水箱，11-储水箱主体，12-介质输送管接口，13-顶盖水管，2-介质输送管，21-直管，22-弯管，23-插拔接头母，24-球阀开关，3-雾化箱，31-螺栓，32-提手，33-密封圈，34-介质存储容器，35-插拔接头公，36-密封垫，37-雾化结构，371-平板电级，372-喷针板，373-高压接口、374发电接口。4-支撑架。

具体实施方式

如图1、2所示，一种集成式静电雾化发电装置，包括储水箱1、介质输送管2、雾化箱3、支撑架4，雾化箱3固定安装在支撑架4上，雾化箱3数量为多个，多个雾化箱3在支撑架4上纵向叠置，上下相邻的雾化箱3之间通过介质输送管2连接，储水箱1设置雾化箱3的顶部，储水箱1、介质输送管2、雾化箱3均密封连接；储水箱1上盖中接入一定高度的水管；介质输送管2采用分层次连接，并在介质输送管2的一端装有球阀开关；雾化箱其核心部分是固定在雾化箱3底部的雾化结构；

具体为，如图4所示，介质输送管路包括直管21，弯管22，插拔接头母23、球阀开关24。介质输送管路2装有球阀开关24的一端连接上层部件，装有插拔接头母23的一端连接下层部件。球阀开关24可以控制介质的流动，插拔接头母23直接与插拔接头公35连接，为密封结构。

如图3所示，储水箱1包括储水箱主体11，介质输送管路接口12，顶盖水管13，储水箱主体结构形状不受限制。介质输送管路接口12与介质输送管路2装有球阀开关24的一端连接，顶盖水管13具有一定的高度，形成高度差，增大介质压强，装置在工作时通过顶盖水管13与外界泵连接注入介质。储水箱主体11选择用耐压质量较轻的材料，且该装置工作前储水箱11内部无介质，便于安装固定到支撑架上。

如图5所示，雾化箱包括31螺栓，32提手，33密封圈，34介质存储容器，35插拔接头公，36密封垫，37雾化结构。雾化箱3的侧面有第一接口和第二接口，两个接口与雾化箱3是密封结构，第一接口与上层部件相连，第二接口与下层部件相连。其中介质存储容器34主要储存介质，雾化结构37用来雾化介质存储容器34中的介质。为了雾化箱3的安装方便以及提手32在使用时受力均匀，提手32安装在雾化箱3的重心垂直方向所在的面上。提手32通过螺栓31与雾化箱3紧固，并用密封圈33密封。通过提手32平移雾化箱3，将雾化箱3安装固定在支撑架上，且雾化箱3装有接口的一侧在安装时与储水箱1装有接口的一侧对应。

如图6、7所示，雾化结构包括平板电极371、喷针板372、高压接口373、374发电接口。雾化结构37作为雾化箱3的底部，其中平板电极371是一个PCB电路板，裁剪一定长宽比的PCB板，在板上需要进行加工的部位进行定位，在板上附上一定数量一定直径的铜环，且每个铜环之间刷铜质线路相连，且在整个板上附有铜的一面刷绝缘漆将所有铜质材料覆盖，且在铜环中间打出一定直径的通孔；其中喷针板372是一定规格的有机玻璃板，与平板电极371圆环对应的位置定位钻通孔，并在孔中镶嵌与孔直径相同的空心铜柱，铜柱之间用铜片相连，且在另一面刷绝缘漆。铜环之间刷铜质线路相连并汇总到一个焊脚，焊脚与高压接口373相连，铜柱之间用铜片连接汇总到一个焊脚，焊脚与发电接口374相连，高压接口373、发电接口374与平板电极、喷针板封装在一起。雾化结构通过高压接口与外界高压装置连接，通过喷针板与外界蓄能装置连接。

工作时，介质首先由泵通过集成式静电雾化发电装置最下层雾化箱第二接口注入相应雾化箱3中，当雾化箱3中的介质到达雾化箱最大容量时，继续向上层的雾化箱3以及储水箱1中注入，这样可以有效地排出介质输送管路与雾化箱中的空气，避免对雾化效果产生影响；直到储水箱中存储一定量的介质，最下层的雾化箱第二接口断开与泵连接，将泵与储水箱1的顶盖水管13接口连接，继续向储水箱1中注入介质，并将雾化箱中的高压接口与高压装置连接；高压接口连接高压装置后，介质通过雾化结构产生雾化，带电液滴在风力的作用下脱离电场，从而实现风能到电能的转换。

该集成式静电雾化发电装置结构集成化，便于安装；密封性好，工作时介质输送管与雾化箱中的空气会被率先排出，减少影响因素；雾化结构的设计模块化，利于维修与更换；雾化箱在垂直方向上可叠加层数，增加整体效率；且主要部件结构不复杂，生产工艺难度不大，而且组装与拆卸方便，主要部件通用性强，因而成本较低。

以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是本实用新型的原理，在不脱离本实用新型精神和范围的前提下本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型的范围内。本实用新型要求的保护范围由所附的权利要求书及其等同物界定。
