专利摘要
一种热电转换设备包括基板（10）和发电部（20）。发电部（20）由磁性层（21）和电极层（22）构成，磁性层（21）具有磁性，电极层（22）由显示自旋轨道相互作用的材料制成并且形成在磁性层（21）上。基板（10）和发电部（20）具有柔性。该热电转换设备进一步包括覆盖层（90），该覆盖层（90）具有柔性，并且形成在基板（10）上以便至少覆盖发电部（20）。
权利要求
1.一种热电转换设备，包括基板和发电部，所述发电部形成在所述基板上，用于产生热电电力，
其中，所述发电部包括磁性层和电极层，所述磁性层具有磁化，所述电极层由显示自旋轨道相互作用的材料制成并且形成在所述磁性层上，
其中，所述基板和所述发电部分别具有柔性，
其中，所述热电转换设备进一步包括覆盖层，所述覆盖层具有柔性，并且形成在所述基板上以便至少覆盖所述发电部。
2.根据权利要求1所述的热电转换设备，其中，所述覆盖层的厚度在所述基板的厚度的60-150%的范围中。
3.根据权利要求1或2所述的热电转换设备，其中，所述磁性层具有矫顽力。
4.根据权利要求1至3的任何一项所述的热电转换设备，其中，所述磁性层包括形成在所述电极层的层表面中的一个上的第一磁性层和形成在所述电极层的另一个层表面上的第二磁性层。
5.根据权利要求1至4的任何一项所述的热电转换设备，其中，在所述基板上堆叠多个所述发电部。
6.根据权利要求5所述的热电转换设备，进一步包括间隔物层，所述间隔物层由柔性材料制成并且形成在所述发电部之间。
7.根据权利要求1至6的任何一项所述的热电转换设备，其中，所述磁性层包括在层方向上分离的磁性层片，所述磁性层片之间插入有间隙部分。
8.根据权利要求7所述的热电转换设备，其中，所述热电转换设备进一步包括应力吸收层，所述应力吸收层由嵌入在所述间隙部分中的柔性材料形成。
9.根据权利要求1至8的任何一项所述的热电转换设备，其中，所述热电转换设备进一步包括柱状构件，所述柱状构件具有柱状形状，
其中，所述基板、所述发电部和所述覆盖层被布置在所述柱状构件外部，使得所述发电部的所述磁性层的磁化方向与所述柱状构件的轴方向对齐，
其中，所述柱状构件允许热源或冷源在所述柱状构件内部流动或保留。
10.根据权利要求9所述的热电转换设备，其中，所述基板、所述发电部和所述覆盖层在所述柱状构件的圆周方向上缠绕多于一圈。
11.一种电子装置，包括安装在热源或冷源上的柔性支撑构件、安装在所述支撑构件上的信号产生装置、安装在所述支撑构件上的无线发送装置和根据权利要求1至10的任何一项所述的热电转换设备，
其中，所述信号产生装置产生电信号，
所述无线发送装置发送由所述信号产生装置产生的所述电信号作为无线信号，并且
所述热电转换设备向需要电力供应的所述信号产生装置和所述无线发送装置中的一个或两者施加作为电源的热电电力。
12.根据权利要求11所述的电子装置，其中，所述热电转换设备使用动物作为所述热源或所述冷源，并且
其中，所述信号产生装置检测所述动物的体温、脉搏数和血压中的至少一个，并且产生表示检测结果的电信号。
13.根据权利要求11或12所述的电子装置，其中，所述无线发送装置设置有天线，并且发送由所述信号产生装置产生的所述电信号作为无线电波信号。
14.一种制造根据本发明1至8的任何一项所述的热电转换设备的热电转换设备制造方法，所述方法包括以下处理：在铺开卷起的膜作为所述基板的情况下，依序形成所述发电部和所述覆盖层；并且然后重新卷起所述膜，
其中，所述发电部形成处理包括以下步骤：
通过印刷方法将包含金属的墨水涂布到所述磁性层或作为所述基板的所述膜上，并且将所述墨水干燥以形成所述电极层；并且
通过金属有机沉积方法、溶胶凝胶方法或气溶胶沉积方法，将包含磁性材料的流体供应到所述电极层或作为所述基板的所述膜上，并且将所述流体干燥以形成所述磁性层，并且
其中，所述覆盖层形成处理包括以下步骤：
通过印刷方法将包含树脂的墨水涂布到作为所述基板的所述膜上以便至少覆盖所述发电部，并且将所述墨水干燥以形成所述覆盖层。
15.一种制造根据权利要求8所述的热电转换设备的热电转换设备制造方法，所述方法包括以下处理：在铺开卷起的膜作为所述基板的情况下，依序形成所述发电部和所述覆盖层；并且然后重新卷起所述膜，
其中，所述发电部形成处理包括以下步骤：
通过印刷方法将包含金属的墨水涂布到所述磁性层或作为所述基板的所述膜上，并且将所述墨水干燥以形成所述电极层；并且
通过金属有机沉积方法、溶胶凝胶方法或气溶胶沉积方法，将包含磁性材料的流体供应到所述电极层或作为所述基板的所述膜上，并且将所述流体干燥以形成所述磁性层，
其中，所述磁性层形成步骤包括以下步骤：
通过印刷方法将包含弹性材料的墨水涂布到所述电极层或作为所述基板的所述膜的、要形成所述应力吸收层的区域上，并且将所述墨水干燥以形成所述应力吸收层；并且
通过金属有机沉积方法、溶胶凝胶方法或气溶胶沉积方法，将包含磁性材料的流体供应到所述电极层或作为所述基板的所述膜的、要形成所述磁性层且尚未形成应力吸收层的区域上，并且将所述流体干燥以形成多个所述磁性层片，并且
其中，所述覆盖层形成处理包括以下步骤：
通过印刷方法将包含树脂的墨水涂布到作为所述基板的所述膜上以便至少覆盖所述发电部，并且将所述墨水干燥以形成所述覆盖层。
说明书
技术领域
本发明涉及用于将热能转换为电能的设备。
背景技术
虽然已经积极地对于环境问题和能量问题进行努力，但是对热电转换技术的期望已经在这样的情况下增长。因为热量是从诸如体热、太阳热、发动机和工业排放热的各种情况可获得的最普通的能量源，所以期望热电转换在未来变得更重要，以用于在低碳经济的能量利用上的有效增强或用于向普遍存在的终端或传感器等的电力供应的应用。
诸如人和动物的体热、照明设备（荧光灯和街灯）、IT设备（显示服务器）、汽车（发动机和排气管的外围区域）、公共设施（废品焚化装置和水服务管道）、建筑物（墙壁、窗口和地板）和自然结构（植物、河流和大地）的大量热源可以用于热电转换设备。在热电转换中，应当使得装置与这样的热源紧密接触，并且应当有效地使用所产生的温度差。然而，大多数热源具有曲面或不规则度。因此，期望热电转换设备具有柔性，使得它可以被容易地设置在具有各种形状的热源上。
然而，热电转换设备通常具有复杂结构，其中布置和彼此连接了具有p-n结的大量热电偶。因此，考虑到可靠性等，热电转换设备已经难以采用柔性的结构。
作为提供柔性的热电转换设备的已知方法，例如，JP-A2004-104041（专利文献1）公开了一种使用柔性聚合物片材作为支撑构件来布置多个热电偶的方法。而且，JP-A2003-282970（专利文献2）公开了一种结构，其中，经由热绝缘体堆叠并且与电极彼此交叉链接的p型元件和n型元件的多个热电转换装置在具有柔性聚合物片材的极板上结合。而且，JP-A2010-199276（专利文献3）描述了一种通过使用涂敷或印刷方法将p-n结图案化，来形成柔性的热电转换设备的方法。
上述方法可以实现柔性的热电转换设备。尽管如此，在连接有大量热电偶的结构中，如果即使一个接合或一条导线破损，则热电发电的功能也受损。因此，在柔性装置的高度可靠操作中仍然存在问题。
而且，近些年来，已经发现了自旋塞贝克效应，其当向磁性材料应用温度梯度时产生自旋角度动量的电流（自旋电流）。JP-A2009-130070（专利文献4）、JP-A2009-295824（专利文献5）、Nature Materials9,894（2010）（非专利文献1）和Appl.Phys.Lett.97,172505（2010）（非专利文献2）示出一种结构，其中，通过自旋塞贝克效应在磁性体中感应的自旋电流被金属电极导出为电流（电动势）。
使用这样的自旋塞贝克效应的热电转换设备的主要特征包括下述情况：热电转换设备可以基本上仅由磁性体和电极的接合结构形成，并且不需要复杂的热电偶结构。因此，与具有大量热电偶接合的传统热电转换设备相比较，这样的热电转换设备可以显著地降低诸如上述破损的缺陷的出现概率。因此，期望这样的热电转换设备作为具有高可靠性的热电转换设备。
然而，即使热电转换设备使用自旋塞贝克效应来简化如在专利文献4和5与非专利文献1和2中说明的热电转换设备的装置结构，在生产具有高度可靠性的柔性装置上也仍然存在提高的空间。具体地说，发明者的经验已经披露了下述内容。在其中在基板上沉积磁膜和电极的结构的情况下，即使采用柔性基板，也在弯曲装置时向磁膜和电极施加高的应力。结果，热电转换功能可能受磁膜或电极的破损和磁膜和电极的接合部分的分离等而被损害。
而且，也披露了下面的情况。如果磁膜或电极破损，则这样的高应力被直接地施加到磁膜和电极，导致例如在磁性体和电极的接合中的自旋电流的大量散布损失。因此，可能降低热电功率。
发明内容
因此，本发明的一个目的是提供一种具有高可靠性的柔性热电转换设备。
本发明的另一个目的是提供一种用于制造这样的热电转换设备的方法。
根据本发明，提供了一种热电转换设备，包括基板和发电部，该发电部形成在基板上用于产生热电电力，其中，发电部包括磁性层和电极层，该磁性层具有磁性，该电极层由显示自旋轨道相互作用的材料制成并且形成在磁性层上，基板和发电部具有柔性。热电转换设备进一步包括柔性覆盖层，该柔性覆盖层形成在基板上以便至少覆盖发电部。
而且，根据本发明，提供了一种热电转换设备，进一步包括以管形式的柱状构件，其中，基板、发电部和覆盖层被布置在柱状构件的外部，使得发电部的磁性层的磁化方向与柱状构件的轴方向对齐，并且柱状构件在其内部允许热源或冷源流动或保留。
而且，根据本发明，提供了一种电子装置，包括在热源或冷源上安装的柔性支撑构件、在支撑构件上安装的信号产生装置、在支撑构件上安装的无线发送装置和热电转换设备。信号产生装置产生电信号。无线发送装置发送由信号产生装置产生的电信号作为无线信号。热电转换设备向需要电力供应的信号产生装置和无线发送装置之一施加热电电力作为电源。
附图说明

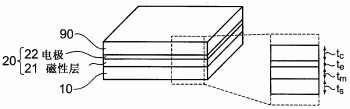

图1是示出根据本发明的第一实施例的热电转换设备的透视图。
图2是示出本发明的第一实施例的热电发电操作的图。
图3是说明在本发明的第一实施例中在弯曲时的应力负荷状态的图。
图4是示出根据本发明的示例1的热电转换设备的透视图。
图5是示出根据本发明的第二实施例的热电转换设备的透视图。
图6是说明在本发明的第二实施例中的在弯曲时的应力负荷状态的图。
图7是示出本发明的第二实施例的热电发电操作的图。
图8是示出根据本发明的示例2的热电转换设备的透视图；
图9是示出根据本发明的第三实施例的热电转换设备的透视图。
图10是说明在本发明的第三实施例中的应力负荷状态的图。
图11是示出本发明的第三实施例的热电发电操作的图；
图12是示出根据本发明的示例3的热电转换设备的透视图。
图13是示出根据本发明的第四实施例的热电转换设备的透视图。
图14是示出根据本发明的第四实施例的热电转换设备的透视图。
图15是示出根据本发明的第四实施例的热电转换设备的透视图。
图16是说明在本发明的第四实施例中在弯曲时的应力负荷状态的图。
图17是示出本发明的第四实施例的热电发电部的图。
图18是示出根据本发明的示例4的热电转换设备的透视图。
图19是示出根据本发明的第五实施例的热电转换设备的透视图。
图20是示出根据本发明的示例5的热电转换设备的透视图。
图21以（a）和（b）示出本发明的示例6的根据卷对卷方法来制造热电转换设备的方法的图。
图22是示出根据本发明的示例7的热电转换设备的透视图。
图23是示出根据本发明的示例7的变型的热电转换设备的透视图。
图24是示出根据本发明的示例8的热电转换设备的应用示例的图。
具体实施方式
根据本发明的热电转换设备具有基板和发电部，该发电部形成在基板上用于产生热电电力。发电部包括磁性层和电极层，该磁性层具有磁性，该电极层由显示自旋轨道相互作用的材料制成，并且形成在磁性层上。基板和发电部具有柔性。
特别地，根据本发明的热电转换设备进一步包括具有柔性的覆盖层，并且该覆盖层形成在基板上以便至少覆盖发电部。
具体地说，根据本发明的热电转换设备特征在于，在基板和覆盖层之间插入发电部，并且基板和覆盖层具有柔性，该发电部包括至少一个具有磁性的磁性层，以及包含显示自旋轨道相互作用的材料的电极。优选的是，覆盖层的厚度在与基板的厚度相同的水平上，并且具体地说，在基板的厚度的60至150%的范围中。
根据本发明的热电转换设备具有高可靠性。
根据本发明的柔性热电转换设备不引起磁膜或电极破损或磁膜和电极的接合部分分离，即使向热电转换设备施加应力。而且小，即使向热电转换设备施加应力，热电电力也不减小。
而且，当向根据本发明的热电转换设备施加印刷处理时，可以以大面积片材的形式来封装该装置。因此，热电转换设备可以容易地被应用到各种热源，诸如曲面和可移动部件。
即，利用这样的装置结构，不向在位于基板和覆盖层之间的中心部分中嵌入的发电部施加高的应力。因此，即使该装置弯曲，也大幅度地降低发电部破损的可能性。而且，在本发明的另一个实施例的发电部中，在电极上面设置第一磁性层，同时在电极下面设置第二磁性层。因此，采用在垂直方向上在磁性体之间插入电极层的垂直对称结构。因此，在破损时涉及性能受损的最高风险的电极可以被嵌入在当弯曲热电转换设备时被施加有最低应力的中央部分中。结果，可以进一步增强作为柔性装置的热电转换设备的可靠性。另外，在本发明的另一个实施例中，磁性层包括在空间上彼此分离的磁性层片。而且，热电转换设备特征也在于在多个磁性体之间嵌入具有弹性的应力吸收材料。
当在垂直平面方向上通过温度梯度来产生电力时，磁性层不必需要是一个连续体。因此，磁性层可以被分离为多个磁性层片，并且可以在那些磁性层片之间的间隙内填充可能膨胀和收缩的有机材料等。以这种方式，可以进一步增强柔性。
<第一实施例>
[配置]
接下来，将参考附图来描述本发明的第一实施例。
参见作为用于示出根据本发明的第一实施例的热电转换设备的透视图的图1，热电转换设备具有多层结构，其包括：具有柔性的基板10、包括磁性层21和电极层22的发电部20，以及覆盖层90。
有机树脂等的柔性基板被用作基板10。可以在下述情况下使用诸如聚烯烃或乙烯树脂的热塑材料：在生产装置时未施加强的热量或在低温下应用热电转换中。然而，在使用例如要求加热的处理的情况下，在沉积磁性层或电极时或在应用100℃或更高的高温下的热电转换中，特别优选的是，使用由甚至在高温下也不可能变形并且具有高热稳定性的树脂材料制成的基板作为柔性基板10，如由诸如聚酰亚胺基板或聚酯基板的热固树脂制成的基板和丙烯酸基板。而且，可以通过使用由诸如不锈钢（SUS）箔制成的柔性基板来增大耐热度。柔性基板10的厚度ts不限于特定值。尽管如此，当被用作柔性装置时，考虑到方便性，厚度ts优选地是大约10μm至大约300μm。
假定磁性层21具有在与膜表面平行的方向上的磁化。如果成员具有较低的热导率，则它更有效地显示热电效应。因此，在这个实施例中，磁绝缘体被用于磁性层21。例如，可以向磁性层21应用由诸如石榴石铁氧体（garnet ferrite）或尖晶石铁氧体（spinel ferrite）的氧化物制成的磁性材料。
通过使用金属有机沉积方法（MOD方法）、凝胶溶胶方法或气溶胶沉积方法（AD方法）等来在柔性基板10上沉积磁性层21。当使用由氧化物制成的磁性材料用于磁性层21时，优选的是，磁性层21具有不大于100μm的厚度tm，以便显示柔性。
而且，当具有矫顽力的磁性材料被用作磁性层21时，可以通过使用外部磁场等初始化磁性层21的磁化方向来获得甚至在零磁场的环境中也可以操作的装置。
电极层22包括显示自旋轨道相互作用以便利用逆自旋霍尔效应来获得热电电力的材料。这样的材料的示例包括显示相对高程度的自旋轨道相互作用的金属材料，诸如Au、Pt、Pd或Ir和包含这样的金属的合金。当诸如Cu的一般金属电极材料被以仅大约0.5%至大约10%掺杂Au、Pt、Pd或Ir等的材料时，获得相同的效果。
通过溅射方法、气相沉积方法、电镀方法、丝网印刷方法或喷墨方法来沉积电极层22。为了以高效率将自旋电流转换为电，优选的是，将电极的厚度te至少设定为金属材料的自旋扩散长度。例如，优选的是，如果电极由Au制成，则将电极的厚度te设定为至少50nm。优选的是，如果电极由Pt制成，则将电极的厚度te设定为至少10nm。当在使用热电效应来作为电压信号的感测应用中的片材阻抗越低时，获得越大的热电电力信号。因此，优选的是，将电极的厚度te设定得等于大约金属材料的自旋扩散长度。例如，优选的是，如果电极由Au制成，则将电极的厚度te设定为在大约50nm至大约150nm的范围中。优选的是，如果电极由Pt制成，则将电极的厚度te设定为在大约10nm至大约30nm的范围中。而且，优选的是，将电极的厚度te设定为不大于1μm，以便显示柔性。
将柔性有机树脂材料等用于覆盖层90。优选地将适合于涂敷处理或印刷处理的材料用于覆盖层90。可以使用丙烯酸树脂、聚酯或聚酰亚胺等。对于在100℃或更小的低温区域中的应用，可以使用诸如聚乙烯或聚丙烯的聚烯烃或诸如乙烯树脂的热塑树脂。
如下面更详细所述，覆盖层90的厚度tc被设计得大约等于柔性基板10的厚度ts以便保证装置的抗应力性。具体地，覆盖层90的厚度tc优选地在柔性基板10的厚度ts的60至150%的范围中。
如上所述，对于涉及高温加热的处理，具有不小于覆盖层90的热稳定性的材料被用作柔性基板10。在该情况下，优选的是，应用用于热电发电的温度差，使得柔性基板10位于高温侧，而覆盖层90位于低温侧。
当在根据本发明的热电转换设备中基板由金属制成时，在基板上形成磁性层，在磁性层上形成电极层，并且在电极层上形成树脂的覆盖层。相反，可以在电极层上执行绝缘处理后形成金属的覆盖层。替代地，在由金属制成的基板上形成绝缘处理后，可以在基板上形成电极，可以在电极层上形成磁性层，并且可以在磁性层上形成树脂或金属的覆盖层。
[热电电力的产生作用]
如图2中所示，当在垂直于平面的方向上向热电转换设备应用温度梯度时，通过在磁性层21中的自旋塞贝克效应来在这个温度梯度的方向上感应角动量的电流（自旋电流）。
在磁性层21中产生的那些自旋电流流入相邻的电极层22内。该自旋电流被电极层22中的逆自旋霍尔效应转换为在垂直于磁性层21的磁化方向的方向上的电流（电动势）。换句话说，从在包括磁性层21和电极22的发电部20中的施加的温度差产生热电电力。
[用于提高可靠性（抗应力性）的措施]
为了保证柔性热电转换设备的装置可靠性（抗应力性），本发明使用下述结构，其中，需要针对弯曲应力的保护的发电部20已经被嵌入于在上覆盖层90和下柔性基板10之间的中间部分中。特别地，柔性基板10的厚度被设定为大约与覆盖层90的厚度相同，以便有效地吸收应力。
利用如此构造的装置，当例如如图3中所示弯曲装置时，向上覆盖层90施加拉伸应力，而向下基板10施加压缩应力。另一方面，相对不可能向位于装置的中央部分处的发电部20施加应力。结果，大大地减小了在弯曲时破损的风险，使得可以提供具有高可靠性（抗应力性）的柔性热电转换设备。
示例1
参见图4，在根据本发明的示例1的热电转换设备中，其中Bi已经替代Y位置的一部分的钇铁石榴石（具有成分BiY2Fe5O12；以下称为Bi:YIG）膜被用作磁性层21。Pt被用作电极层22。在此，磁性层21（Bi:YIG膜）的厚度被设定为使得tm＝50μm，并且电极层22（Pt电极）的厚度被设定为使得te＝20nm。聚酰亚胺基板被用作柔性基板10，并且丙烯酸树脂被用作覆盖层90。柔性基板10和覆盖层90的厚度被设定为使得ts＝tc＝100μm。
通过AD方法来沉积由Bi:YIG形成的磁性层21。作为Bi:YIG材料，使用具有300nm的直径的Bi:YIG微粒。那些Bi:YIG微粒被封装到气溶胶产生容器内，并且在沉积室中的保持器上固定聚酰亚胺基板10。在该状态中，在沉积室和气溶胶产生容器之间产生压力差，使得通过吸嘴将Bi:YIG微粒吸到沉积室内并且吹到基板10上。在基板10处的冲撞能量允许微粒被磨碎并且重新耦合，使得在基板10（聚酰亚胺基板）上形成Bi:YIG多晶。在附图中未示出的基板台被二维扫描以便以20μm的厚度在基板10上沉积均匀的磁性层21（Bi:YIG膜）。
然后，根据需要来将磁性层21的表面抛光。其后，通过溅射方法以20nm的厚度沉积电极层22（Pt电极）。
最后，向电极层22（Pt电极）上施加其中已经溶解了聚甲基丙烯酸甲酯作为丙烯酸材料的有机溶液，其在大约100℃的高温下被干燥以形成覆盖层90。
<第二实施例>
参见示出根据本发明的第二实施例的热电转换设备的图5，该热电转换设备包括在电极层32的一个层表面上形成的第一磁性层的（下磁性层）31L和在电极层32的另一个层表面上形成的第二磁性层（上磁性层）31U的磁性层。
磁性体、电极层32、柔性基板10和覆盖层90等可以采用与在第一实施例中使用的相同的材料。与第一实施例相同，覆盖层90的厚度tc被设计为几乎等于柔性基板10的厚度ts。
具体地说，第二实施例与第一实施例不同在于，通过上磁性层31U、电极层32和下磁性层31L的多层结构来形成发电部30。那时，优选的是，上磁性层31U具有与下磁性层31L大体相同的厚度。更具体地，上磁性层31U的厚度tmu优选地在下磁性层31L的厚度tml的60至150%的范围中。
这样的垂直对称结构的使用与第一实施例作比较可以实现下面的性能提高。
（1）因为在垂直对称多层结构的中心嵌入电极层32，所以热电转换设备变得相对于弯曲更鲁棒。
（2）因为在电极层32上面和下面布置磁性体，所以可以利用来自那些磁性体两者的自旋塞贝克效应。因此，可以以更高效率来实现热电发电。
首先，将描述上述优点（1）的高可靠性。在其中相对于磁性层使用在垂直平面方向上的温度梯度的情况下，即使在磁性层的一部分中产生破裂，该破裂也不显著影响在垂直平面方向（平行于破裂表面的方向）上流动的自旋电流。因此，热电发电性能不显著地降低。相反，如果电极层32破损，则电路变得开路（断开）。因此，不能导出在电极层32的面内方向上流动的电流，使得热电转换变得不可能。类似地，如果在电极和磁性体之间的接合界面破损或分离，则不能从磁性体导出自旋电流。因此，热电转换变得不可能。因此，最重要的是，保证电极层32和电极层32的界面的抗应力性以用于柔性操作。基于这样的设计指南来配置本实施例。因为电极层32位于垂直对称多层结构的中心处，所以如图6中所示，减小在弯曲时向电极层32施加的应力。因此，可以降低电极破损或电路断开的上述可能性。
而且，上述优点（2）可以提高效率。如果如图7中所示在垂直平面方向上向这样的结构应用温度梯度，则通过在上磁性层31U和下磁性层31L的每一个中的自旋塞贝克效应来感生自旋电流。那些自旋电流有助于在相邻的电极层32中产生具有相同符号的电动势（并且因此加强电动势）。因此，与第一实施例作比较，可以将所获得的热电发电效果加倍。
示例2
图8示出本实施例的具体示例。Bi:YIG用于下磁性层31L和上磁性层31U的每一个，并且Pt用于电极层32。下磁性层31L和上磁性层31U（Bi:YIG膜）的厚度被设定为使得tml＝tmu＝50μm，并且电极层32（Pt电极）的厚度被设定为使得te＝20nm。将具有100μm的厚度的聚酰亚胺基板用于柔性基板10，并且将具有100μm的厚度的丙烯酸树脂用于覆盖层90。例如，与在第一实施例中所述的相同的处理可以被用于制造热电转换设备。
<第三实施例>
参见示出根据本发明的第三实施例的热电转换设备的图9，该热电转换设备包括在基板10上堆叠的多个发电部（下发电部40L和上发电部40U）。
即，该热电转换设备使用与上述第二实施例相同的、在电极层上面和下面布置磁性层以增强可靠性并且提高效率的基本设计方法。该热电转换设备与第二实施例不同在于：为了简化装置制造处理，通过利用导电粘结材料等，将由相同方法生产的下发电部40L和上发电部40U在其电极表面处彼此附接，来形成该热电转换设备。
具体地说，通过将下发电部40L的电极层42L和上发电部40U的电极层42U彼此附接在一起，将构成发电部40的下发电部40L和上发电部40U的两个发电部联合形成单个电极层。因此，在这个电极层的层表面之一上形成下发电部40L的磁性层41L，并且在该电极层的另一个层表面上形成上发电部40U的磁性层41U。
通过应用这样的配置，如图10中所示，可以与上述实施例一样获得不可能向电极和磁性体的接合界面施加应力的结构。而且，如图11中所示，可以从下发电部40L和上发电部40U两者有效地导出热电电力。
示例3
参见示出制造该热电转换设备的方法的图12，将具有高的耐热性的不锈钢（SUS）箔用于柔性基板10和覆盖层90。柔性基板10和覆盖层90的每一个的厚度是100μm。利用基板10和覆盖层90（SUS箔），通过下面所示的相同处理来生产下发电部40L和上发电部40U。
（1）首先，通过金属有机沉积方法（MOD方法）来在基板10和覆盖层90（SUS箔）上分别沉积具有500nm的厚度的Bi:YIG作为磁性层41L和41U。例如，将由Kojundo Chemical Lab有限公司制造的MOD溶液用于Bi:YIG溶液。在该溶液内，以5%的浓度在乙酸酯中溶解具有适当的摩尔分数（Bi:Y:Fe＝1:2:5）的磁金属材料。通过旋涂方法（具有1,000rpm的旋转速度和30秒的旋转）将该溶液涂布到基板10和覆盖层90（SUS箔）上。使用150℃的热板将基板10和覆盖层90干燥5分钟。然后，在600℃的高温下在电炉中将基板10和覆盖层90烧结14小时。因此，分别在基板10和覆盖层90（SUS箔）上形成具有大约500nm厚度的磁性层41L和41U（Bi:YIG膜）。
（2）接下来，通过丝网印刷方法，将其中已经向铜掺杂了少量的铱的、具有100nm厚度的Cu1-xIrx沉积在磁性层41L和41U上作为电极层42L和42U。在该示例中，使用掺杂了1%的Ir的电极材料Cu0.99Ir0.01。Cu0.99Ir0.01的合金被粒化为具有大约50nm的微粒直径的微粒、通过粘结剂被混和，并且被用作用于丝网印刷的墨水（糊）。
（3）最后，通过将电极层42L和电极层42U彼此附接，来将通过上面的处理（1）和（2）生产的下发电部40L和上发电部40U彼此固定。使用银膏来固定，并且将其薄薄地铺在那些电极层的界面上。
利用上面的处理，可以以高可靠性和高效率来容易地配置热电转换设备。
<第四实施例>
根据本发明的第四实施例的热电转换设备具有包括多个磁性层片的磁性层，该多个磁性层片在层方向上分离并且在其间插入间隙部分。替代地，根据本发明的第四实施例的热电转换设备进一步包括嵌入在间隙部分中的、弹性材料的应力吸收层。
如上所述，在磁性层中，自旋电流在装置的垂直平面方向上流动。因此，不必连续地连接磁性层的整个层。因此，磁性层可以由彼此分离的多个磁性体形成。而且，可以在那些磁性体之间存在间隙部分，或者，可以彼此隔离磁性体并且在其间插入弹性材料。通过在磁性层中设置这样的适当的结构，可以进一步增强柔性。
可以取决于应用来使用布置多个磁性体的方法和隔离那些磁性体的方法的各种形式。作为这样的结构的示例，将描述在图13至15中图示的形式。
参见图13，在该热电转换设备中，与电极层52一起构成发电部50的磁性层51包括在层方向上分离并且具有间隙部分512的磁性层片，该间隙部分512在磁性层51中具有“平行交叉”（未示出）的形式。在磁性层51中的间隙部分512的形状不限于单组“平行交叉”，并且可以使用任何形状或数量的间隙部分512，只要在热电转换设备的期望的偏转形状或期望的偏转程度上有益。
在磁性层51的层方向上分离的多个磁性层片之间形成间隙部分512。
参见图14，在该热电转换设备中，与电极层62一起构成发电部60的磁性层61包括在层方向上分离并且具有间隙部分的磁性层片，该间隙部分在磁性层61中具有“平行交叉”（未示出）的形式。而且，该热电转换设备进一步包括弹性材料的应力吸收层612，该应力吸收层612被嵌入在磁性层61中的、具有“平行交叉”（未示出）的形式的间隙部分中。在磁性层61中的应力吸收层612的形状不限于单组“平行交叉”，并且可以使用任何形状或数量的间隙部分612，只要在热电转换设备的期望的偏转形状或期望的偏转程度上有益。换句话说，在该热电转换设备中，取代在图13中所示的热电转换设备的间隙部分，形成了在弯曲时能够吸收应力的应力吸收层612。应力吸收层612由具有高弹性的材料形成。
利用在图13或14中所示的结构，可以围绕间隙部分的一部分或应力吸收层更容易地弯曲装置。因此，不向磁性层片施加高的应力。因此，可以获得具有更高柔性的热电转换设备。
替代地，在图15中所示的热电转换设备具有发电部70，其中，如第二实施例那样，在电极层72的两个层表面上布置第一磁性层（下磁性层）71L和第二磁性层（上磁性层）71U。下磁性层71L和上磁性层71U的每一个包括在层方向上分离并且具有间隙部分的磁性层片，该间隙部分在磁性层中具有“平行交叉”（未示出）的形式。而且，该热电转换设备进一步包括弹性材料的下应力吸收层712L和上应力吸收层712U，其被嵌入在磁性层中的、具有“平行交叉”（未示出）的形式的间隙部分中。在相应的磁性层中的下应力吸收层712L和上应力吸收层712U的每一个的形状不限于单组“平行交叉”，并且可以使用任何形状或数量的下应力吸收层712L和上应力吸收层712U，只要在热电转换设备的期望的偏转形状或期望的偏转程度上有益。
接下来，将更详细地描述在图15中所示的热电转换设备。下磁性层71L和上磁性层71U可以由与在第二实施例中使用的相同的磁性材料形成。因为不向多个磁性层片施加高的弯曲应力，所以下磁性层71L和上磁性层71U的厚度tmu和tml可以大于第二实施例的那些。
优选的是，使用具有高弹性的材料用于下应力吸收层712L和上应力吸收层712U。聚酯、聚丙烯或硅酮树脂等可以被用于下应力吸收层712L和上应力吸收层712U。因此，通过使用可伸缩材料来用于下应力吸收层712L和上应力吸收层712U，即使如图16中所示弯曲装置，下应力吸收层712L或上应力吸收层712U的任何一个延伸，而另一个收缩。因此，可以吸收向整个装置施加的应力。
如果如图17中所示向这样的结构施加温度梯度，则如第二实施例那样，在上磁性层和下磁性层中感应的自旋电流在电极层72中产生具有相同符号的电动势。因此，可以实现有效的热电转换。
为了例示的目的，在图16中所示的间隙部分的形状和数量与在图15和17中所示的那些不同。
示例4
图18示出该实施例的具体示例。将Bi:YIG用于下磁性层71L和上磁性层71U的每一个。将Pt用于电极层72。下磁性层71L和上磁性层71U（Bi:YIG膜）的厚度被设定为使得tml＝tmu＝50μm，并且电极层72（Pt电极）的厚度被设定为使得te＝20nm。具有100μm的厚度的聚酰亚胺基板被用作柔性基板10，具有100μm的厚度的丙烯酸树脂被用作覆盖层90，并且硅酮树脂被用作下应力吸收层712L和上应力吸收层712U。在第一实施例中所述或将在第六实施例中所述的相同的处理可以用于制造热电转换设备。
<第五实施例>
如上所述，为了提供柔性热电转换设备，发电部的厚度被限于特定值或更小。然而，如果发电部具有不足的厚度，则可能难以在一些应用中向发电部应用温度差。在这样的情况下，可能不能获得高度有效的热电发电。对于这样的应用，可以通过提供多个发电部并且在发电部之间插入柔性间隔物层来解决该问题。
参见图19，根据本发明的第五实施例的热电转换设备具有在基板10上堆叠的多个发电部80A-80C。在发电部80A-80C之间形成由柔性材料制成的间隔物层85。在发电部80A-80C的每一个中，如第二实施例那样，在电极层82的两个层表面上布置第一磁性层（下磁性层）81L和第二磁性层（上磁性层）81U。
为了保证柔性，发电部80A-80C的每一个优选地具有不大于100μm的厚度。将具有高弹性的材料用于间隔物层85。例如，诸如PET或PEN的聚酯、聚丙烯或硅酮树脂可以被用于间隔物层85。间隔物层85优选地具有不大于300μm的厚度。
利用这样的结构，在可以以发电部80-80C的有限厚度来保证柔性的同时，可以通过多层结构来实现高度有效的热电发电。
示例5
参见图20，在示例5中的热电转换设备中，将Bi:YIG用于下磁性层81L和上磁性层81U的每一个，并且将Pt用于电极层82。下磁性层81L和上磁性层81U（Bi:YIG膜）的厚度被设定为使得tml＝tmu＝50μm，并且电极层82（Pt电极）的厚度被设定为使得te＝20nm。具有100μm的厚度的聚酰亚胺基板被用于柔性基板10，并且具有100μm的厚度的丙烯酸树脂被用于覆盖层90。具有50μm的厚度的聚对苯二甲酸乙二醇酯（PET）被用于间隔物层85。在第一实施例中所述或将在第六实施例中所述的相同的处理可以用于制造热电转换设备。
发电部的每一个不限于在图19和20中所示的结构。可以取代地使用在第一实施例和第三实施例中所述的结构。
<第六实施例>
[使用卷对卷处理的制造方法]
可以通过作为低成本大量生产技术的卷对卷处理来制造根据本发明的、具有大面积的热电转换设备，该技术包括：供应作为基板的卷起的膜，依序形成发电部和覆盖层，并且然后将该膜重新卷起。根据需要以一定长度切割如此生产的卷起的热电转换设备以便使用。
在此，形成发电部的处理包括步骤：通过印刷方法向作为基板的膜或磁性层上涂布包含金属的墨水，并且将该墨水干燥以形成电极层；以及，通过金属有机沉积方法、溶胶凝胶方法或气溶胶沉积方法来向电极层或作为基板的膜上供应包含磁性材料的流体，并且将该流体干燥以形成磁性层。
而且，形成覆盖层的处理包括：通过印刷方法将包含树脂的墨水涂布到作为基板的膜上以便使用该墨水至少覆盖发电部，并且将该墨水干燥以形成覆盖层。
示例6
将参考图21（a）和21（b）来描述通过卷对卷处理而制造在图14中所示的第四实施例的热电转换设备的方法。
在该制造方法中，在从制造线的入口端口馈送作为基板10的卷起的膜的同时，依序形成发电部60（步骤（1）至（3））和覆盖层90（步骤（4））。然后，在制造线的出口端口处将该膜重新卷起。
（1）通过印刷方法，向作为基板10的、由聚酰亚胺制成的膜上涂布包含Au或Pt等的墨水，并且将其干燥，使得形成电极层62。
（2）通过印刷方法，在电极层62的、要在其上形成应力吸收层612的以“平行交叉”形式的区域上涂布包含弹性材料的墨水，并且将该墨水干燥，使得形成应力吸收层612。
（3）通过AD方法，向电极层62的、要形成磁性层61但尚未形成应力吸收层612的区域上供应包含磁性材料的流体，并且将该流体干燥，使得形成多个磁性层片。
通过步骤（2）和（3）来形成磁性层61。而且，通过步骤（1）至（3）来形成发电部60。
（4）通过印刷方法来向作为基板10的膜上涂布包含树脂的墨水，使得使用墨水来至少覆盖发电部60，并且将其干燥使得形成覆盖层90。
通过步骤（4）来形成覆盖层90。因此，通过步骤（1）至（4）来形成具有大面积的热电转换设备。将如此生产的热电转换设备重新卷起。
可以以不同的顺序来执行上述方法。在基板10上形成包括应力吸收层612和多个磁性层片的磁性层61后，可以在磁性层61上形成电极层62。然后，可以形成覆盖层90。
<第七实施例>
根据本发明的柔性热电转换设备因为基板、发电部和覆盖层的柔性而可以被安装在柱状构件的外周表面上。具体地说，根据本发明的第七实施例的热电转换设备进一步包括柱状构件。
更具体地，该热电转换设备进一步包括以管形式的柱状构件。基板、发电部和覆盖层被布置为使得在管外部布置的发电部的磁性层的磁化方向与柱状构件的柱状构件轴方向对齐。柱状构件允许热源或冷源在其内部流动或保留。
示例7
参见图22，根据本发明的示例7的热电转换设备进一步包括以管形式的柱状构件7。包括基板、发电部和覆盖层的柔性热电转换设备1被设置在柱状构件7外部，使得发电部的磁性层的磁化方向与柱状构件的轴方向对齐。柱状构件允许热源或冷源在其内部流动或保留。在热电转换装置1的电极层中产生热电电力，作为在柱状构件7的圆周方向上流动的电流。
参见图23，根据本发明的示例7的变型的热电转换设备也具有以管形式的柱状构件7。包括基板、发电部和覆盖层的柔性热电转换设备1’被设置在柱状构件7外部，使得发电部的磁性层的磁化方向与柱状构件的轴方向对齐。柱状构件允许热源或冷源在其内部流动或保留。在热电转换装置1’的电极层中产生热电电力，作为在柱状构件7的圆周方向上流动的电流。具体地说，在柱状构件7的圆周方向上以多圈来缠绕包括基板、发电部和覆盖层的柔性热电转换装置1’。在该情况下，有效地增加热电电力，使得可以如在第四实施例中所示的发电部30的多层结构那样获得高的热电效果。为了提高在以多圈缠绕的热电转换设备的重叠部分之间的热接触，优选的是，形成具有高热导率的粘性构件，该粘性构件也作为在热电转换装置1’的覆盖层或基板的表面上的锁定装置。
如果软套被用作柱状构件7，则可以将热电转换设备安装并且缠绕在包括人的动物的手臂、腿、头部、躯干上。
<第八实施例>
本发明的第八实施例是根据本发明的热电转换设备的应用示例。
作为根据本发明的热电转换设备的应用的示例的电子装置具有可装卸地安装在热源或冷源上的柔性支撑构件，以及在支撑构件上安装的信号产生装置、无线发送装置和热电转换设备。该信号产生装置可操作以产生电信号。无线发送装置可操作以发送由信号产生装置产生的电信号作为无线信号。
热电转换设备向需要电力供应的信号产生装置和无线发送装置的一个或全部装置（通常，至少无线发送装置）施加作为电源的热电电力。
因此，当在热源或冷源上安装支撑构件时，可以构造具有不需要外部电源的信号产生装置和无线发送装置的独立电子装置。该电子装置可以用在难以保证或更换电源的位置处或情况下。另外，因为该电子装置的支撑构件和热电转换设备是柔性的，所以该电子装置也可以被安装在可变体或可移动体上，诸如作为热源或冷源的、包括人的动物的身体。同时，该电子装置可以在它从热源或冷源连续地接收热能的同时正常地操作。
示例8
参见图24，根据本发明的示例8的电子装置是利用体热可操作的带型保健传感器。
作为根据本发明的热电转换设备的应用示例的电子装置具有：作为柔性支撑构件的带8，其可装卸地安装作为在作为热源的人的手臂上；柱状温度计2；脉搏计3；和作为信号产生装置的血压计4（在这个示例中为传感器装置）、无线发送装置5和作为根据本发明的热电转换设备的热电转换装置1”。在带8上安装柱状温度计2、脉搏计3和血压计4、无线发送装置5和热电转换装置1”。带8具有钩和环紧固器6，诸如Magic Tape或Velcro（注册或未注册商标）。取决于人的手臂的直径而以足够的安装力来可装卸地安装保健传感器。
热电转换装置1”具有与根据本发明的热电转换设备大体相同的配置。具体地说，热电转换装置1”具有基板和发电部。发电部包括：具有磁性的磁性层；和由显示自旋轨道相互作用的材料制成并且形成在磁性层上的电极层。基板和发电部具有柔性。热电转换装置1”进一步包括在基板上形成使得至少覆盖发电部的柔性覆盖层。
柱状温度计2、脉搏计3和血压计4是可操作以将体温信息、脉搏数信息和血压信息输出为电信号的传感器装置。可以使用根据本发明的热电转换设备来构成柱状温度计2。
无线发送装置5经由通过使用导体印刷图案形成的柔性导线而连接到柱状温度计2、脉搏计3和血压计4。而且，无线发送装置5具有通过使用导体印刷图案而形成的柔性天线。无线发送装置5根据需要暂时存储来自柱状温度计2、脉搏计3和血压计4的电信号，对该电信号执行适当的调制，并且然后从天线将该电信号作为无线电波发送。无线发送装置5可以是可操作以使用诸如红外线而不是无线电波的载波介质来执行无线电发送的装置。在根据本发明的电子装置中，不仅可以提供诸如无线发送装置5的无线信号发送电路，而且可以提供无线信号接收电路。在这样的情况下，可以使用主机装置来实现双向通信。
柱状温度计2、脉搏计3、血压计4和无线发送装置5需要电力供应。同时，热电转换装置1”的电极层经由通过使用导体印刷图案形成的柔性导线而连接到要接收电力的柱状温度计2、脉搏计3、血压计4和无线发送装置5的部分。因此，作为向柱状温度计2、脉搏计3、血压计4和无线发送装置5的电源，热电转换设备1”施加通过使用作为热源的人的手臂的温度产生的热电电力。
当该保健传感器被围绕手臂缠绕时，热电转换装置1”基于体温来执行热电发电。所产生的电力用于操作柱状温度计2、脉搏计3、血压计4和无线发送装置5。具有未示出的用于保健的无线电接收装置的电子装置（主装置）接收和解调作为无线电波信号发送的体温信息、脉搏数信息和血压信息。因此，该电子装置获取体温信息、脉搏数信息和血压信息，并且对于该体温信息、脉搏数信息和血压信息进行必要的信息处理。
热源不限于人，并且可以是诸如家畜或野生动物的动物。具体地说，野生动物具有广阔的活动区域。不需要电源的根据本发明的电子装置是有益，因为它可以用在难以保证或更换电源的位置处或情况下。
工业适用性
本发明不限于上述的特定实施例或示例。当然，在本发明中，可以在权利要求中描述的技术范围内进行各种修改。
可以在下面的补充说明中描述上述示例的一些或全部。尽管如此，本发明不限于那些补充说明。
（补充说明1）一种热电转换设备，包括基板和发电部，所述发电部形成在所述基板上，用于产生热电电力，
其中，所述发电部包括磁性层和电极层，所述磁性层具有磁化，所述电极层由显示自旋轨道相互作用的材料制成并且形成在所述磁性层上，
其中，所述基板和所述发电部分别具有柔性，
其中，所述热电转换设备进一步包括覆盖层，所述覆盖层具有柔性，并且形成在所述基板上以便至少覆盖所述发电部。
（补充说明2）根据补充说明1所述的热电转换设备，其中，所述覆盖层的厚度在所述基板的厚度的60-150%的范围中。
（补充说明3）根据补充说明1或2所述的热电转换设备，其中，所述磁性层具有矫顽力。
（补充说明4）根据补充说明1至3的任何一项所述的热电转换设备，其中，所述磁性层包括形成在所述电极层的层表面中的一个上的第一磁性层和形成在所述电极层的另一个层表面上的第二磁性层。
（补充说明5）根据补充说明1至4的任何一项所述的热电转换设备，其中，在所述基板上堆叠多个所述发电部。
（补充说明6）根据补充说明5所述的热电转换设备，进一步包括间隔物层，所述间隔物层由柔性材料制成并且形成在所述发电部之间。
（补充说明7）根据补充说明1至6的任何一项所述的热电转换设备，其中，所述磁性层包括磁性层片，所述磁性层片在层方向上分离并且在其间插有间隙部分。
（补充说明8）根据补充说明7所述的热电转换设备，其中，所述热电转换设备进一步包括应力吸收层，所述应力吸收层由嵌入在所述间隙部分中的柔性材料形成。
（补充说明9）根据补充说明1至8的任何一项所述的热电转换设备，其中，所述热电转换设备进一步包括柱状构件，所述柱状构件具有柱状形状，
其中，所述基板、所述发电部和所述覆盖层被布置在所述柱状构件外部，使得所述发电部的所述磁性层的磁化方向与所述柱状构件的轴方向对齐，
其中，所述柱状构件允许热源或冷源在所述柱状构件内部流动或保留。
（补充说明10）根据补充说明9所述的热电转换设备，其中，所述基板、所述发电部和所述覆盖层在所述柱状构件的圆周方向上缠绕多于一圈。
（补充说明11）一种电子装置，包括安装在热源或冷源上的柔性支撑构件、安装在所述支撑构件上的信号产生装置、安装在所述支撑构件上的无线发送装置和根据补充说明1至10的任何一项所述的热电转换设备，
其中，所述信号产生装置产生电信号，
所述无线发送装置发送由所述信号产生装置产生的电信号作为无线信号，并且
所述热电转换设备向需要电力供应的所述信号产生装置和所述无线发送装置中的一个或两者施加作为电源的热电电力。
（补充说明12）根据补充说明11所述的电子装置，其中，所述热电转换设备使用动物作为所述热源或所述冷源，并且
其中，所述信号产生装置检测所述动物的体温、脉搏数和血压中的至少一个，并且产生表示检测结果的电信号。
（补充说明13）根据补充说明11或12所述的电子装置，其中，所述无线发送装置设置有天线，并且发送由所述信号产生装置产生的电信号作为无线电波信号。
（补充说明14）一种制造根据补充说明1至8的任何一项所述的热电转换设备的热电转换设备制造方法，所述方法包括下述处理：在铺开卷起的膜作为所述基板的情况下，依序形成所述发电部和所述覆盖层；并且然后重新卷起所述膜，
其中，所述发电部形成处理包括步骤：
通过印刷方法来向所述磁性层或作为所述基板的所述膜上涂布包含金属的墨水，并且将该墨水干燥以形成所述电极层，并且
通过金属有机沉积方法、溶胶凝胶方法或气溶胶沉积方法来向所述电极层或作为所述基板的所述膜上供应包含磁性材料的流体，并且将该流体干燥以形成所述磁性层，并且
其中，所述覆盖层形成处理包括步骤：
通过印刷方法将包含树脂的墨水涂布到作为所述基板的所述膜上以便至少覆盖所述发电部，并且将该墨水干燥以形成所述覆盖层。
（补充说明15）一种制造根据补充说明8所述的热电转换设备的热电转换设备制造方法，所述方法包括下述处理：在铺开卷起的膜作为所述基板的情况下，依序形成所述发电部和所述覆盖层；并且然后，重新卷起所述膜，
其中，所述发电部形成处理包括步骤：
通过印刷方法来向所述磁性层或作为所述基板的所述膜上涂布包含金属的墨水，并且将该墨水干燥以形成所述电极层，并且
通过金属有机沉积方法、溶胶凝胶方法或气溶胶沉积方法来向所述电极层或作为所述基板的所述膜上供应包含磁性材料的流体，并且将该流体干燥以形成所述磁性层，并且
其中，所述磁性层形成步骤包括步骤：
通过印刷方法将包含弹性材料的墨水涂布到所述电极层或作为所述基板的所述膜的、要形成所述应力吸收层的区域上，并且将该墨水干燥以形成所述应力吸收层；并且
通过金属有机沉积方法、溶胶凝胶方法或气溶胶沉积方法来向所述电极层或作为所述基板的所述膜的、要形成所述磁性层而尚未形成应力吸收层的区域上供应包含磁性材料的流体，并且将该流体干燥以形成所述多个磁性层片，并且
其中，所述覆盖层形成处理包括步骤：
通过印刷方法将包含树脂的墨水涂布到作为所述基板的所述膜上以便至少覆盖所述发电部，并且将该墨水干燥以形成所述覆盖层。
本申请要求来自在2011年6月9日提交的日本专利申请No.2011-129308的优先权的权益，其公开通过引用被整体包含在此。
热电转换设备专利购买费用说明
Q：办理专利转让的流程及所需资料
A：专利权人变更需要办理著录项目变更手续，有代理机构的，变更手续应当由代理机构办理。
1：专利变更应当使用专利局统一制作的“著录项目变更申报书”提出。
2：按规定缴纳著录项目变更手续费。
3：同时提交相关证明文件原件。
4：专利权转移的，变更后的专利权人委托新专利代理机构的，应当提交变更后的全体专利申请人签字或者盖章的委托书。
Q:专利著录项目变更费用如何缴交
A：（1）直接到国家知识产权局受理大厅收费窗口缴纳,（2）通过代办处缴纳，（3）通过邮局或者银行汇款,更多缴纳方式
Q：专利转让变更，多久能出结果
A：著录项目变更请求书递交后，一般1-2个月左右就会收到通知，国家知识产权局会下达《转让手续合格通知书》。
动态评分
0.0
