专利摘要

本实用新型公开了一种电器控制操作时防漏电保护装置，包括壳体，所述壳体的一侧开设有排气孔，所述排气孔上安装有防尘网板，所述壳体的顶部嵌装有半导体制冷片，所述半导体制冷片的制冷面设置在壳体内部，所述半导体制冷片的制热面上设置有散热翅片，所述壳体内部的侧壁上固定安装有单片机、温度传感器和湿度传感器；通过增设温湿度传感器对壳体内的环境进行检测，并通过单片机进行控制调节，对壳体内的温湿度进行调控，避免湿度过大导致漏电事故的发生，降低安全隐患，以及防止用电设备温度过高造成的损坏，延长设备的使用寿命，盖板的滑动安装，便于打开关闭的同时，不影响对内部电器操作。

权利要求

1.一种电器控制操作时防漏电保护装置，包括壳体(1)，其特征在于：所述壳体(1)的一侧开设有排气孔(5)，所述排气孔(5)上安装有防尘网板，所述壳体(1)的顶部嵌装有半导体制冷片(6)，所述半导体制冷片(6)的制冷面设置在壳体(1)内部，所述半导体制冷片(6)的制热面上设置有散热翅片(7)，所述散热翅片(7)的散热面设置在壳体(1)的外部，所述壳体(1)内部下表面安装有加热装置(11)，所述壳体(1)内设置有支撑板(12)，所述壳体(1)的内壁上固定安装有支撑柱(13)，所述支撑板(12)通过螺钉固定安装在支撑柱(13)上，所述壳体(1)的前端面滑动插接有盖板(14)，所述壳体(1)上安装有插销(16)，所述插销(16)的一端与盖板(14)上开设的定位槽(17)配合插接，所述壳体内部的侧壁上固定安装有单片机(8)、温度传感器(9)和湿度传感器(10)。

2.根据权利要求1所述的一种电器控制操作时防漏电保护装置，其特征在于：所述壳体(1)的背面设置有安装座(2)，所述安装座(2)上固定焊接有卡块(3)，所述壳体(1)的背面开设有与卡块(3)配合卡接的卡槽(4)。

3.根据权利要求1所述的一种电器控制操作时防漏电保护装置，其特征在于：所述壳体(1)前端的两侧壁上开设有限位槽(21)，所述盖板(14)的上端两侧焊接有限位块(15)，所述限位块(15)滑动卡接在限位槽(21)内。

4.根据权利要求1所述的一种电器控制操作时防漏电保护装置，其特征在于：所述壳体(1)上开设有阶梯孔，所述插销(16)滑动插接在阶梯孔内，且阶梯孔内安装有压簧(18)。

5.根据权利要求1所述的一种电器控制操作时防漏电保护装置，其特征在于：所述加热装置(11)包括防护壳(19)和加热丝(20)，所述加热丝(20)安装在防护壳(19)内，所述防护壳(19)固定安装在壳体(1)底部。

6.根据权利要求1所述的一种电器控制操作时防漏电保护装置，其特征在于：所述温度传感器(9)和湿度传感器(10)的信号输出端分别通过导线与单片机(8)电信号连接，所述单片机(8)的电控输出端通过导线分别与加热装置(11)和半导体制冷片(6)的电控端电性连接。

说明书

技术领域

本实用新型涉及电气设备技术领域，具体为一种电器控制操作时防漏电保护装置。

背景技术

操控箱用于工地对设备进行电器控制操作，当外界空气湿度过大时进入操控箱体内，可能引起漏电事故的发生，存在安全隐患，并且现有的装置散热效果差，长期使用对设备造成损坏。因此，我们需要提供一种电器控制操作时防漏电保护装置。

实用新型内容

本实用新型的目的在于提供一种电器控制操作时防漏电保护装置，降低安全隐患，以及防止用电设备温度过高造成的损坏，延长设备的使用寿命，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种电器控制操作时防漏电保护装置，包括壳体，所述壳体的一侧开设有排气孔，所述排气孔上安装有防尘网板，所述壳体的顶部嵌装有半导体制冷片，所述半导体制冷片的制冷面设置在壳体内部，所述半导体制冷片的制热面上设置有散热翅片，所述散热翅片的散热面设置在壳体的外部，所述壳体内部下表面安装有加热装置，所述壳体内设置有支撑板，所述壳体的内壁上固定安装有支撑柱，所述支撑板通过螺钉固定安装在支撑柱上，所述壳体的前端面滑动插接有盖板，所述壳体上安装有插销，所述插销的一端与盖板上开设的定位槽配合插接，所述壳体内部的侧壁上固定安装有单片机、温度传感器和湿度传感器。

优选的，所述壳体的背面设置有安装座，所述安装座上固定焊接有卡块，所述壳体的背面开设有与卡块配合卡接的卡槽。

优选的，所述壳体前端的两侧壁上开设有限位槽，所述盖板的上端两侧焊接有限位块，所述限位块滑动卡接在限位槽内。

优选的，所述壳体上开设有阶梯孔，所述插销滑动插接在阶梯孔内，且阶梯孔内安装有压簧。

优选的，所述加热装置包括防护壳和加热丝，所述加热丝安装在防护壳内，所述防护壳固定安装在壳体底部。

优选的，所述温度传感器和湿度传感器的信号输出端分别通过导线与单片机电信号连接，所述单片机的电控输出端通过导线分别与加热装置和半导体制冷片的电控端电性连接。

与现有技术相比，本实用新型的有益效果是：

通过增设温湿度传感器对壳体内的环境进行检测，并通过单片机进行控制调节，对壳体内的温湿度进行调控，避免湿度过大导致漏电事故的发生，降低安全隐患，以及防止用电设备温度过高造成的损坏，延长设备的使用寿命，盖板的滑动安装，便于打开关闭的同时，不影响对内部电器操作。

附图说明

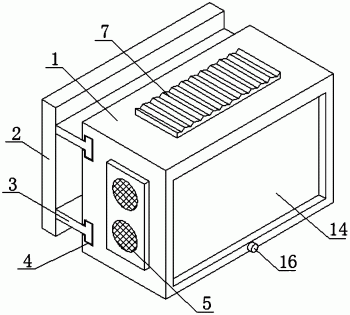

图1为本实用新型的结构示意图；

图2为本实用新型的内部结构示意图；

图3为本实用新型图2中A处的结构示意图。

图中：1、壳体；2、安装座；3、卡块；4、卡槽；5、排气孔；6、半导体制冷片；7、散热翅片；8、单片机；9、温度传感器；10、湿度传感器；11、加热装置；12、支撑板；13、支撑柱；14、盖板；15、限位块；16、插销；17、定位槽；18、压簧；19、防护壳；20、加热丝；21、限位槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种电器控制操作时防漏电保护装置，包括壳体1，所述壳体1的一侧开设有排气孔5，所述排气孔5上安装有防尘网板，所述壳体1的顶部嵌装有半导体制冷片6，所述半导体制冷片6的制冷面设置在壳体1内部，所述半导体制冷片6的制热面上设置有散热翅片7，所述散热翅片7的散热面设置在壳体1的外部，所述壳体1内部下表面安装有加热装置11，所述壳体1内设置有支撑板12，所述壳体1的内壁上固定安装有支撑柱13，所述支撑板12通过螺钉固定安装在支撑柱13上，所述壳体1的前端面滑动插接有盖板14，所述壳体1上安装有插销16，所述插销16的一端与盖板14上开设的定位槽17配合插接，所述壳体内部的侧壁上固定安装有单片机8、温度传感器9和湿度传感器10。

具体的，所述壳体1的背面设置有安装座2，所述安装座2上固定焊接有卡块3，所述壳体1的背面开设有与卡块3配合卡接的卡槽4，便于壳体1的安装固定，方便拆卸维护。

具体的，所述壳体1前端的两侧壁上开设有限位槽21，所述盖板14的上端两侧焊接有限位块15，所述限位块15滑动卡接在限位槽21内，便于盖板14在壳体1的端口处滑动打开。

具体的，所述壳体1上开设有阶梯孔，所述插销16滑动插接在阶梯孔内，且阶梯孔内安装有压簧18，通过拉动插销16，盖板14受重力下滑并打开，使用结束后向上推动盖板14，在压簧18弹力作用下，使得插销16的一端卡接在定位槽17内实现锁定。

具体的，所述加热装置11包括防护壳19和加热丝20，所述加热丝20安装在防护壳19内，所述防护壳19固定安装在壳体1底部，通过加热丝20对壳体内进行加热烘干湿气，达到排湿的作用。

具体的，所述温度传感器9和湿度传感器10的信号输出端分别通过导线与单片机8电信号连接，所述单片机8的电控输出端通过导线分别与加热装置11和半导体制冷片6的电控端电性连接。

工作原理：在使用时，通过外接电源为本装置的所有用电器提供电能，通过增设温湿度传感器对壳体1内的环境进行检测，并将检测信号传输给单片机8,单片机8接收信号并通过于设定置的比较并通过控制加热装置11与半导体制冷片6进行控制调节，对壳体1内的温湿度进行调控，避免湿度过大导致漏电事故的发生，降低安全隐患，以及防止用电设备温度过高造成的损坏，延长设备的使用寿命，盖板14的滑动安装，便于打开关闭的同时，不影响对内部电器操作。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
