专利摘要

本实用新型公开了一种干涉仪平行调整台，包括底板，底板的上表面上设置有四个可调节伸缩杆，四个可调节伸缩杆呈矩形状设置在底板的拐角处，可调节伸缩杆的顶端通过螺钉固定安装有支撑板，支撑板的上表面左右两端均固定焊接有安装板，右侧安装板上通过螺钉固定安装有三相异步电机，三相异步电机的输出轴通过联轴器与丝杆传动连接，支撑板的上表面上通过滑动机构设置有拖板，拖板的上表面左右两端均固定焊接有第一固定板，第一固定板通过丝杆螺母与丝杆螺纹连接，拖板的上表面上呈矩形状固定焊接有四个第一螺纹杆，第一螺纹杆的顶端通过螺母安装有承载板。本实用新型可实现对干涉仪的高度和横向位置的调节，可对干涉仪的平行度进行调节。

权利要求

1.一种干涉仪平行调整台，包括底板(1)，其特征在于：所述底板(1)的上表面上设置有四个可调节伸缩杆(2)，四个所述可调节伸缩杆(2)呈矩形状设置在所述底板(1)的拐角处；

所述可调节伸缩杆(2)的顶端通过螺钉固定安装有支撑板(3)，所述支撑板(3)的上表面左右两端均固定焊接有安装板(4)，右侧所述安装板(4)上通过螺钉固定安装有三相异步电机(5)，左侧所述安装板(4)上通过螺钉和轴承座安装有丝杆(16)，所述三相异步电机(5)的输出轴通过联轴器与所述丝杆(16)传动连接，所述支撑板(3)的上表面上通过滑动机构(6)设置有拖板(7)，所述拖板(7)的上表面左右两端均固定焊接有第一固定板(8)，所述第一固定板(8)通过丝杆螺母与丝杆(16)螺纹连接；

所述拖板(7)的上表面上呈矩形状固定焊接有四个第一螺纹杆(9)，所述第一螺纹杆(9)的顶端通过螺母安装有承载板(10)。

2.根据权利要求1所述的一种干涉仪平行调整台，其特征在于：所述可调节伸缩杆(2)包括套杆(201)和滑杆(202)，所述套杆(201)的底端通过螺钉固定安装在所述底板(1)的上表面上，所述套杆(201)的顶面上开设有顶部敞开的插槽(203)，所述滑杆(202)的下部插接在所述插槽(203)中，所述滑杆(202)的顶端通过螺钉固定安装在所述支撑板(3)的下表面上。

3.根据权利要求2所述的一种干涉仪平行调整台，其特征在于：所述插槽(203)的侧壁上螺纹连接有手柄螺栓(11)，所述手柄螺栓(11)的端头抵靠在滑杆(202)上。

4.根据权利要求1所述的一种干涉仪平行调整台，其特征在于：所述滑动机构(6)包括滑槽(601)和滑块(602)，所述滑槽(601)开设在所述支撑板(3)的上表面上，所述滑块(602)设置在所述拖板(7)的下表面上，所述滑块(602)和所述拖板(7)为一体式结构，所述滑块(602)滑动连接在所述滑槽(601)中。

5.根据权利要求1所述的一种干涉仪平行调整台，其特征在于：所述承载板(10)的上表面上固定焊接有两个第二固定板(12)，所述第二固定板(12)上贯穿设置有带有螺母的第二螺纹杆(13)，所述第二螺纹杆(13)的端头上固定焊接有夹持板(14)，所述第二固定板(12)和所述夹持板(14)之间设置有压缩弹簧(15)，所述压缩弹簧(15)套设在第二螺纹杆(13)上。

6.根据权利要求5所述的一种干涉仪平行调整台，其特征在于：所述夹持板(14)上固定粘结有橡胶垫。

说明书

技术领域

本实用新型涉及干涉仪调节技术领域，具体为一种干涉仪平行调整台。

背景技术

现有的干涉仪大都直接放置在固定台上，现有的固定台无法对干涉仪的高度和横向位置进行调节，且干涉仪的平行度无法进行调节，可能会影响干涉仪的工作。

发明内容

本实用新型的目的在于提供一种干涉仪平行调整台，可实现对干涉仪的高度和横向位置的调节，可对干涉仪的平行度进行调节，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种干涉仪平行调整台，包括底板，所述底板的上表面上设置有四个可调节伸缩杆，四个所述可调节伸缩杆呈矩形状设置在所述底板的拐角处；

所述可调节伸缩杆的顶端通过螺钉固定安装有支撑板，所述支撑板的上表面左右两端均固定焊接有安装板，右侧所述安装板上通过螺钉固定安装有三相异步电机，左侧所述安装板上通过螺钉和轴承座安装有丝杆，所述三相异步电机的输出轴通过联轴器与所述丝杆传动连接，所述支撑板的上表面上通过滑动机构设置有拖板，所述拖板的上表面左右两端均固定焊接有第一固定板，所述第一固定板通过丝杆螺母与丝杆螺纹连接；

所述拖板的上表面上呈矩形状固定焊接有四个第一螺纹杆，所述第一螺纹杆的顶端通过螺母安装有承载板。

具体的，所述可调节伸缩杆包括套杆和滑杆，所述套杆的底端通过螺钉固定安装在所述底板的上表面上，所述套杆的顶面上开设有顶部敞开的插槽，所述滑杆的下部插接在所述插槽中，所述滑杆的顶端通过螺钉固定安装在所述支撑板的下表面上。

具体的，所述插槽的侧壁上螺纹连接有手柄螺栓，所述手柄螺栓的端头抵靠在滑杆上。

具体的，所述滑动机构包括滑槽和滑块，所述滑槽开设在所述支撑板的上表面上，所述滑块设置在所述拖板的下表面上，所述滑块和所述拖板为一体式结构，所述滑块滑动连接在所述滑槽中。

具体的，所述承载板的上表面上固定焊接有两个第二固定板，所述第二固定板上贯穿设置有带有螺母的第二螺纹杆，所述第二螺纹杆的端头上固定焊接有夹持板，所述第二固定板和所述夹持板之间设置有压缩弹簧，所述压缩弹簧套设在第二螺纹杆上。

具体的，所述夹持板上固定粘结有橡胶垫。

与现有技术相比，本实用新型的有益效果是：

1、通过底板和支撑板之间设置的可调节伸缩杆可对支撑板的高度进行调节，进而对该调整台的高度进行调节，通过三相异步电机带动丝杆转动，在滑动机构的配合下带动拖板左右移动，进而对承载板的横向位置进行调节，实现对承载板上的干涉仪的高度和横向位置的调节；

2、配合条式水平仪通过调节第一螺纹杆上的螺母，可对干涉仪的平行度进行调节。

附图说明

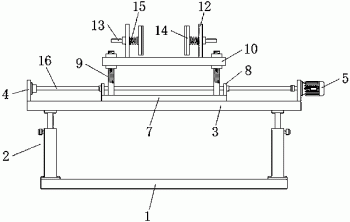

图1为本实用新型的结构示意图；

图2为本实用新型的支撑板的剖视示意图；

图3为本实用新型的可调节伸缩杆的剖视示意图。

图中：1、底板；2、可调节伸缩杆；201、套杆；202、滑杆；203、插槽；3、支撑板；4、安装板；5、三相异步电机；6、滑动机构；601、滑槽；602、滑块；7、拖板；8、第一固定板；9、第一螺纹杆；10、承载板；11、手柄螺栓；12、第二固定板；13、第二螺纹杆；14、夹持板；15、压缩弹簧；16、丝杆。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：

一种干涉仪平行调整台，包括底板1，所述底板1的上表面上设置有四个可调节伸缩杆2，四个所述可调节伸缩杆2呈矩形状设置在所述底板1的拐角处，通过底板1和支撑板3之间设置的可调节伸缩杆2可对支撑板3的高度进行调节，进而对该调整台的高度进行调节。

所述可调节伸缩杆2的顶端通过螺钉固定安装有支撑板3，所述支撑板3的上表面左右两端均固定焊接有安装板4，右侧所述安装板4上通过螺钉固定安装有三相异步电机5，左侧所述安装板4上通过螺钉和轴承座安装有丝杆16，所述三相异步电机5的输出轴通过联轴器与所述丝杆16传动连接，所述支撑板3的上表面上通过滑动机构6设置有拖板7，所述拖板7的上表面左右两端均固定焊接有第一固定板8，所述第一固定板8通过丝杆螺母与丝杆16螺纹连接，通过三相异步电机5带动丝杆16转动，在滑动机构6的配合下带动拖板7左右移动，进而对承载板10的横向位置进行调节，实现对承载板10上的干涉仪的高度和横向位置的调节。

所述拖板7的上表面上呈矩形状固定焊接有四个第一螺纹杆9，所述第一螺纹杆9的顶端通过螺母安装有承载板10，配合条式水平仪通过调节第一螺纹杆9上的螺母，可对承载板10的平行度进行调节。

具体的，所述可调节伸缩杆2包括套杆201和滑杆202，所述套杆201的底端通过螺钉固定安装在所述底板1的上表面上，所述套杆201的顶面上开设有顶部敞开的插槽203，所述滑杆202的下部插接在所述插槽203中，所述滑杆202的顶端通过螺钉固定安装在所述支撑板3的下表面上，滑杆202可在套杆201内部的插槽203中上下滑动，进而对支撑板3的高度进行调节。

具体的，所述插槽203的侧壁上螺纹连接有手柄螺栓11，所述手柄螺栓11的端头抵靠在滑杆202上，在对滑杆202固定时，手柄螺栓11可将滑杆202锁紧在插槽203中，在固定时不会发生滑动。

具体的，所述滑动机构6包括滑槽601和滑块602，所述滑槽601开设在所述支撑板3的上表面上，所述滑块602设置在所述拖板7的下表面上，所述滑块602和所述拖板7为一体式结构，所述滑块602滑动连接在所述滑槽601中，在拖板7滑动时，滑块602可在滑槽601中滑动，使得拖板7左右移动更加顺畅，不会发生歪斜。

具体的，所述承载板10的上表面上固定焊接有两个第二固定板12，所述第二固定板12上贯穿设置有带有螺母的第二螺纹杆13，所述第二螺纹杆13的端头上固定焊接有夹持板14，所述第二固定板12和所述夹持板14之间设置有压缩弹簧15，所述压缩弹簧15套设在第二螺纹杆13上，通过压缩弹簧15和第二螺纹杆13上的螺母的配合可通过两个夹持板14将干涉仪夹持住，保证干涉仪的稳定性。

具体的，所述夹持板14上固定粘结有橡胶垫，避免夹持板14对干涉仪表面造成夹伤。

结构原理：通过底板1和支撑板3之间设置的可调节伸缩杆2可对支撑板3的高度进行调节，进而对该调整台的高度进行调节，通过三相异步电机5带动丝杆16转动，在滑动机构6的配合下带动拖板7左右移动，进而对承载板10的横向位置进行调节，实现对承载板10上的干涉仪的高度和横向位置的调节；配合条式水平仪通过调节第一螺纹杆9上的螺母，可对干涉仪的平行度进行调节。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
