专利摘要

本实用新型提供了一种便携式容积法流量测量装置，涉及流量测量设备技术领域。其中，这种流量测量装置包含：容器机构，其包括设置有储水腔的容器本体、配置在储水腔且用以检测进水信息的传感器，以及配置在储水腔的水位计；容器本体上方设置有和储水腔相连通的进水开口，容器机构还包括环绕进水开口配置且向外倾斜设置的开口板；手杆机构，其包括铰接于容器本体的手杆组件；操控机构，其包括配置在手杆组件的绕线组件，自绕线组件连接于容器本体的操控线；控制机构，用以接收来自传感器和水位计的信息。操控机构能够调节容器本体相对手杆组件的铰接角度；控制机构能够接收来自传感器、水位计的信息，以计算出流量值。

权利要求

1.一种便携式容积法流量测量装置，其特征在于，包含：

容器机构(1)，其包括设置有储水腔(8)的容器本体(7)、配置在所述储水腔(8)且用以检测进水信息的传感器(5)，以及配置在所述储水腔(8)的水位计(4)；所述容器本体(7)上方设置有和所述储水腔(8)相连通的进水开口，所述容器机构(1)还包括环绕所述进水开口配置且向外倾斜设置的开口板(6)；

手杆机构(2)，其包括铰接于所述容器本体(7)的手杆组件；

操控机构(3)，其包括配置在所述手杆组件的绕线组件(9)，以及自所述绕线组件(9)连接于所述容器本体(7)的操控线(11)；

控制机构，用以接收来自所述传感器(5)和所述水位计(4)的信息；

所述操控机构(3)能够调节所述容器本体(7)相对所述手杆组件的铰接角度；所述控制机构能够接收来自所述传感器(5)、所述水位计(4)的信息，以计算出流量值。

2.根据权利要求1所述的一种便携式容积法流量测量装置,其特征在于,所述容器机构(1)还至少包括一块可拆卸地配置在所述进水开口的调节板(16)，该调节板(16)用以调节所述进水开口的高度，以使所述进水开口均位于水下。

3.根据权利要求1所述的一种便携式容积法流量测量装置,其特征在于,所述手杆组件为能够伸缩的杆状组件。

4.根据权利要求1所述的一种便携式容积法流量测量装置,其特征在于,所述操控线(11)的末段以呈Y型的方式连接于所述容器本体(7)。

5.根据权利要求1所述的一种便携式容积法流量测量装置,其特征在于,所述开口板(6)为柔性材料制成的薄型片状几何体。

6.根据权利要求1所述的一种便携式容积法流量测量装置,其特征在于,所述操控机构(3)包括第一限位件(10)，该第一限位件(10)用以限制所述绕线组件(9)旋转。

7.根据权利要求1所述的一种便携式容积法流量测量装置,其特征在于,所述绕线组件(9)能够沿所述手杆组件上下活动，所述操控机构(3)包括第二限位件(14)，该第二限位件(14)用以限制所述绕线组件(9)沿所述手杆组件上下活动。

8.根据权利要求1所述的一种便携式容积法流量测量装置,其特征在于,所述容器本体(7)设置有排水口(12)，以及用以开闭所述排水口(12)的阀门(13)，所述排水口(12)用以排出位于所述储水腔(8)的水。

说明书

技术领域

本实用新型涉及流量测量设备技术领域，具体而言，涉及一种便携式容积法流量测量装置。

背景技术

监测水环境中如明渠、雨水井、污水井等的水量和水质等参数，对水环境环保工作有非常重要的意义。

现有技术中，水量等参数的测量一般通过通过便携式的流量测量进行。但是由于水环境会有各种各样的情况，有些测量位置刁钻，有些测量环境又过于复杂。导致现有技术的流量测量装置难以应付，即使勉强测量，也很难获得较准确的数据。鉴于此，发明人在研究了现有的技术后特提出本申请。

实用新型内容

本实用新型提供了一种便携式容积法流量测量装置，旨在改善现有技术的流量测量装置，难以应付复杂水环境的问题。

为解决上述技术问题，本实用新型提供了一种便携式容积法流量测量装置，包含：

容器机构，其包括设置有储水腔的容器本体、配置在所述储水腔且用以检测进水信息的传感器，以及配置在所述储水腔的水位计；所述容器本体上方设置有和所述储水腔相连通的进水开口，所述容器机构还包括环绕所述进水开口配置且向外倾斜设置的开口板；

手杆机构，其包括铰接于所述容器本体的手杆组件；

操控机构，其包括配置在所述手杆组件的绕线组件，自所述绕线组件连接于所述容器本体的操控线；

控制机构，用以接收来自所述传感器和所述水位计的信息；

所述操控机构能够调节所述容器本体相对所述手杆组件的铰接角度；所述控制机构能够接收来自所述传感器、所述水位计的信息，以计算出流量值。

作为进一步优化，所述容器机构还至少包括一块可拆卸地配置在所述进水开口的调节板，该调节板用以调节所述进水开口的高度，以使所述进水开口均位于水下。

作为进一步优化，所述手杆组件为能够伸缩的杆状组件。

作为进一步优化，所述操控线的末段以呈Y型的方式连接于所述容器本体。

作为进一步优化，所述开口板为柔性材料制成的薄型片状几何体。

作为进一步优化，所述操控机构包括第一限位件，该第一限位件用以限制所述绕线组件旋转。

作为进一步优化，所述绕线组件能够沿所述手杆组件上下活动，所述操控机构包括第二限位件，该第二限位件用以限制所述绕线组件沿所述手杆组件上下活动。

作为进一步优化，所述容器本体设置有排水口，以及用以开闭所述排水口的阀门，所述排水口用以排出位于所述储水腔的水。

通过采用上述技术方案，本实用新型可以取得以下技术效果：

本实用新型的便携式容积法流量测量装置可以灵活的调节容器本体的角度，以适应不同的检测环境。具体地，当需要测量水流量时，让容器本体以进水开口对着水流的方向放入水环境中，水能够通过进水开口流入储水腔内。当水流入储水腔时会被传感器检测到，同时控制机构会开始计时；当水逐渐流入储水腔时，水位计会实时检测储水腔内水的体积，并把相应信息传递给控制机构；当储水腔内的水到达预设的体积时，控制机构会依据这段时间内流入的水的体积，计算出水的流量。

附图说明

为了更清楚地说明本实用新型实施方式的技术方案，下面将对实施方式中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

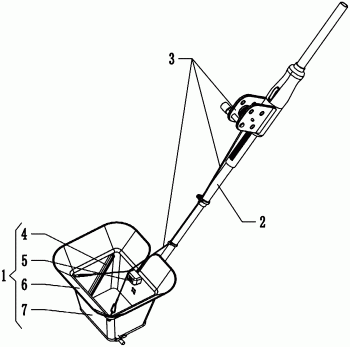

图1是本实用新型第一实施例，便携式容积法流量测量装置的第一结构示意图；

图2是本实用新型第一实施例，便携式容积法流量测量装置的第二结构示意图；

图3是本实用新型第一实施例，便携式容积法流量测量装置的第三结构示意图；

图4是本实用新型第二实施例，便携式容积法流量测量装置的第一结构示意图；

图5是本实用新型第二实施例，便携式容积法流量测量装置的第二结构示意图；

图中标记：1-容器机构；2-手杆机构；3-操控机构；4-水位计；5-传感器；6-开口板；7-容器本体；8-储水腔；9-绕线组件；10-第一限位件；11-操控线；12-排水口；13-阀门；14-第二限位件；15-卡位部；16-调节板。

具体实施方式

为使本实用新型实施方式的目的、技术方案和优点更加清楚，下面将结合本实用新型实施方式中的附图，对本实用新型实施方式中的技术方案进行清楚、完整地描述，显然，所描述的实施方式是本实用新型一部分实施方式，而不是全部的实施方式。基于本实用新型中的实施方式，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施方式，都属于本实用新型保护的范围。因此，以下对在附图中提供的本实用新型的实施方式的详细描述并非旨在限制要求保护的本实用新型的范围，而是仅仅表示本实用新型的选定实施方式。基于本实用新型中的实施方式，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施方式，都属于本实用新型保护的范围。

在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”、“顺时针”、“逆时针”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的设备或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型的描述中，“多个”的含义是两个或两个以上，除非另有明确具体的限定。

在本实用新型中，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

在本实用新型中，除非另有明确的规定和限定，第一特征在第二特征之“上”或之“下”可以包括第一和第二特征直接接触，也可以包括第一和第二特征不是直接接触而是通过它们之间的另外的特征接触。而且，第一特征在第二特征“之上”、“上方”和“上面”包括第一特征在第二特征正上方和斜上方，或仅仅表示第一特征水平高度高于第二特征。第一特征在第二特征“之下”、“下方”和“下面”包括第一特征在第二特征正下方和斜下方，或仅仅表示第一特征水平高度小于第二特征。

下面结合附图与具体实施方式对本实用新型作进一步详细描述：

第一实施例(图1至图3)：

由图1、图2和图3所示，在本实施例中，便携式容积法流量测量装置，可以用于测量孔口出流、管嘴出流等射流形式的流量。例如：可以用于测量检查井管嘴的流量。此外还可以用于采集检查井管嘴的水。这种便携式容积法流量测量装置包含容器机构1、手杆机构2、操控机构3，以及控制机构(图未示)。

其中，容器机构1包括设置有储水腔8的容器本体7、配置在储水腔8且用以检测进水信息的传感器5，以及配置在储水腔8的水位计4。需要的说明的是，容器本体7上方设置有和储水腔8相连通的进水开口，而容器机构1还包括环绕进水开口配置且向外倾斜设置的开口板6。如图2所示，在本案中开口板6是沿着容器本体7的上沿部位布置的，且开口板6是一种柔性材料制成的薄型片状几何体，在测量过程中，开口板6会发生变形贴着水渠等测量环境的底壁，保证外界的水可以顺畅通过进水开口流入储水腔8。

其中，手杆机构2包括铰接于容器本体7的手杆组件。

其中，操控机构3包括配置在手杆组件的绕线组件9，自绕线组件9连接于容器本体7的操控线11。具体地，绕线组件9滚筒和遥杆，滚筒上缠绕有若干圈的操控线11，且操控线11自滚筒连接于容器本体7。当然，手杆组件上布置有若干个滑轮，操控线11沿着手杆组件布置时，可以通过这些滑轮限位和固定，并改变方向连接于容器本体7。

其中，控制机构用以接收来自传感器5和水位计4的信息。在本实施例中，传感器5为红外感应器，水位计4内置有陀螺仪，不仅可以检测储水腔8的进水量，还可以检测容器本体7的姿态。传感器5和水位计4均通过无线方式连接于控制机构。在另一实施例中，传感器5和水位计4可以直接通过电性连接于传感器5和水位计4。

在实际操作过程中，通过绕线组件9可以到达到控制容器本体7相对手杆组件的铰接角度。如图2所示，当绕线组件9卷收操控线11时，容器本体7会相对手杆组件向上铰接活动；当绕线组件9释放操控线11时，容器本体7就会在自身重力的作用下向下铰接活动，直至紧绷操控线11。

由图2所示，在本实施例中，操控线11的末段以呈Y型的方式连接于容器本体7。上述结构的操控线11，可以让操控线11的驱动力更加稳定地作用到容器本体7上，让容器本体7发生铰接活动。另外，由图2所示，操控机构3还包括第一限位件10，当绕线组件9调节好操控线11的释放长度时，可以通过第一限位件10限制滚筒旋转。在本实施例中，第一限位件10为插入遥杆，限制其旋转的杆状件。

另外，由图2所示，在本实施例中，绕线组件9能够沿手杆组件上下活动，以便调节容器本体7因水重量导致手杆组件和容器本体7的铰接角度发生变化。具体地，操控机构3还包括第二限位件14，该第二限位件14为一铰接于绕线组件9的按键，该按键的一端设置有卡凸，另一端设置有弹簧。且手杆组件对应第二限位件14处设置有卡位部15，该卡位部15为沿手杆组件设置的多个限位齿，第二限位件14在弹簧的驱动下，能够驱动第二限位件14的卡凸卡接于手杆组件上。在具体操作过程中，可以通过按压第二限位件14，再上下调节绕线组件9，以调节手杆组件和容器本体7的铰接角度。同时还可以通过按压第二限位件14，让容器本体7向下转动倒水。

此外，需要说明的是自传感器5可以检测到水流入储水腔8，并把水流入的信号传送给控制机构。水位计4则把实时检测到关于储水腔8内水的体积信号传送给控制机构。当储水腔8内的水到达预设的体积时，控制机构会依据这段时间内流入的水的体积，计算出水的流量。其中，控制机构接收相应信号，并进行简单逻辑计算属于现有常规技术，在此不再赘述。

由图3所示，在本实施例中，容器本体7设置有排水口12，以及用以开闭排水口12的阀门13，排水口12用以排出位于储水腔8的水。在测量过程中，阀门13处于关闭的状态。另外，在本实施例中，手杆组件为能够伸缩的杆状组件，手杆组件可以依据具体环境调节自身的长度，以满足具体的测量环境。

如图2和图3所示，在本实施例中，便携式容积法流量测量装置具体地测量方式可以如下：在17:00至次日10:00内，每间隔2h测量一次，每次测量的取水体积为5L，取水的时间分别为50s、46s、59s、30s、26s、33s、45s、49s，可以计算出这些时间点内的水流量分别为0.100L/s、0.109L/s、0.085L/s、0.167L/s、0.192L/s、0.152L/s、0.111L/s、0.102L/s。同样地，在上述8个时间点内分别采集5L的水样。满5L后可以通过操控机构3让容器本体7发生铰接活动，以倒掉部分的水减少重量。采集上来后，通过打开阀门13，把水样倒到聚乙烯瓶中保存。

第二实施例(图4和图5)：

由图4和图5所示，在本实施例中，便携式容积法流量测量装置，可以用于测量非满管流、明渠流等形式的流量。例如：可以用于测量晴天雨水排水渠的流量，或者雨水管道入海排口的流量测定。

在本实施例中，便携式容积法流量测量装置在第一实施例的基础上，还包括可拆卸地配置在进水开口的调节板16，该调节板16用以调节进水开口的高度，以使进水开口均位于水上。具体地，在本实施例中，水位高度要在进水开口范围之内，也即位高度不能高于开口上缘高度，实际操作过程中可以依据具体的情况，通过调节板16调节进水开口的高度。

具体地，在用于测量晴天雨水排水渠的流量时，将容器紧贴明渠底面，施加力使开口板6与墙面贴合，截取水流。在用于雨水管道入海排口的流量测定时，把容器机构1以一定角度伸入管道内部，施加力使开口板6与管内壁贴合，截取水流进行流量测定。

通过本实施例的上述方案，本案的便携式容积法流量测量装置，可以灵活的调节容器本体7的角度，以适应不同的检测环境。大大提高流量测量装置的使用方便性和实用性。

以上所述仅为本实用新型的优选实施方式而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
