专利摘要

本实用新型公开了一种带楔形滑块的防卡刃手斧，包括：用于劈砍木材的斧刃，用于切入木材纹理的斧身垂直面，用于挤压撕裂木材的楔形滑块，用于挥动斧头的手柄，用于给楔形滑块提供助力的配重，用于使楔形滑块松脱的挡块，用于约束滑块运动方向的上滑轨母槽，用于约束滑块运动方向的上滑轨，用于约束滑块运动方向的下滑轨母槽，用于约束滑块运动方向的下滑轨。针对传统斧头在劈砍木材过程中存在的卡刃现象，本实用新型提供了一种助力楔形滑块和松脱挡块结构，该结构能够有效改善卡刃现象，提高工作效率。

权利要求

1.一种带楔形滑块的防卡刃手斧，其特征在于，包括：手柄、斧身垂直面和楔形滑块，所述手柄一端末端包覆有橡胶防滑层，另一端设有长方形固定块，所述固定块侧面设有上滑轨母槽，所述固定块底面设有斧身垂直面，所述斧身垂直面底面设有斧刃，所述斧身垂直面侧面设有下滑轨母槽，所述楔形滑块侧面上端设有上滑轨，所述上滑轨下端面高于上端面，下端面表面设有下滑轨，所述楔形滑块顶面设有挡块，所述挡块一侧面与楔形滑块平行，另一侧面高于上滑轨。

2.根据权利要求1所述的一种带楔形滑块的防卡刃手斧，其特征在于：所述上滑轨母槽和下滑轨母槽在同一方向。

3.根据权利要求1所述的一种带楔形滑块的防卡刃手斧，其特征在于：所述上滑轨母槽和上滑轨、下滑轨母槽和下滑轨互相卡合且无法左右位移。

说明书

技术领域：

本实用新型属于木材加工领域，具体涉及一种带楔形滑块的防卡刃手斧。

背景技术：

在一些山林地区，常使用传统造型的手斧砍伐木材或者劈开木柴。在劈砍的过程中，经常会因为木材生长纹理形成的木质结构夹合斧刃而导致斧刃被卡死的现象，需要用力摇晃斧头或使用额外的工具敲打斧身使之松动，才能将斧刃与木材脱开，这种处理方式费时费力，给工作造成严重不便。如果能够通过一种简单的机械结构让斧头实现避免卡刃的功能，将能够大大提高工作效率。

实用新型内容：

为解决上述技术问题，本实用新型一种带楔形滑块的防卡刃手斧，包括：手柄、斧身垂直面和楔形滑块，所述手柄一端末端包覆有橡胶防滑层，另一端设有长方形固定块，所述固定块侧面设有上滑轨母槽，所述固定块底面设有斧身垂直面，所述斧身垂直面底面设有斧刃，所述斧身垂直面侧面设有下滑轨母槽，所述楔形滑块侧面上端设有上滑轨，所述上滑轨下端面高于上端面，下端面表面设有下滑轨，所述楔形滑块顶面设有挡块，所述挡块一侧面与楔形滑块平行，另一侧面高于上滑轨。

进一步技术方案，所述上滑轨母槽和下滑轨母槽在同一方向。

进一步技术方案，所述上滑轨母槽和上滑轨、下滑轨母槽和下滑轨互相卡合且无法左右位移

与现有技术相比，本实用新型的有益效果：斧头结构简单，造型合理，易于打造；在劈砍木材的过程中，斧头的偏心结构可以使斧身向手柄轴线一侧偏转而撕裂木材；再利用由配重助力的楔形滑块向下滑动挤入木材切口，滑块弧面可以不断挤压木材一侧使之撕裂；与楔形滑块一体的挡块可以使滑块松脱而避免斧头卡刃的现象；与滑块一体的配重可以为滑块运动提供助力，以达到更好的劈砍效果。

附图说明：

附图用来提供对本实用新型进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

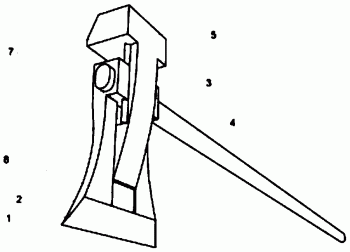

图1为本实用新型结构示意图；

图2为本实用新型左右结构示意图；

附图标记：1-斧刃、2-斧身垂直面、3-楔形滑块、4-手柄、5-挡块、6-上滑轨母槽、7-上滑轨、8-下滑轨母槽、9-下滑轨。

具体实施方式：

如图1-2所示，一种带楔形滑块的防卡刃手斧为左右结构，包括：手柄4、斧身垂直面2和楔形滑块3，所述手柄4一端末端包覆有橡胶防滑层；具有防滑作用，另一端设有长方形固定块，所述固定块侧面设有上滑轨母槽6，所述固定块底面设有斧身垂直面2，所述固定块一侧面与斧身垂直面2平行，另一侧面突出于与斧身垂直面2，所述斧身垂直面2底面设有斧刃1，所述斧身垂直面2侧面设有下滑轨母槽8，所述上滑轨母槽6和下滑轨母槽8在同一方向，所述楔形滑块3侧面上端设有上滑轨7，下端面高于上端面，下端面表面设有下滑轨9，所述上滑轨母槽6和上滑轨7、下滑轨母槽8和下滑轨9互相卡合且无法左右位移，所述楔形滑块3顶面设有挡块5，所述挡块5一侧面与楔形滑块3平行，另一侧面高于上滑轨7，限制楔形滑块3的上下位移。

工作原理：斧身垂直面2和楔形滑块3通过上滑轨母槽6、上滑轨7、下滑轨母槽8和下滑轨9结合在一起，这种母槽和滑轨的结构能够限制楔形滑块在斧头扬起蓄力和落下劈砍的过程中只能沿着斧头运动的方向进行上下滑动，所述斧身垂直面2有利于斧刃1能够顺着木材纹理顺利切入；所述楔形滑块3在斧头扬起的时候，受上滑轨母槽6、上滑轨7和下滑轨母槽8、下滑轨9的限制滑向顶部位置，进入蓄力状态；当斧头落下，斧刃1切入木材，受重力及惯性作用并在给楔形滑块3提供助力的配重5的驱动下，楔形滑块3快速滑向底部位置，并挤入木材切口；楔形滑块3挤压木材的面为弧面，这个弧面会给木材造成较大的撕裂效果，从而更容易劈开木材。所述用于使楔形滑块3松脱的挡块5，在斧身切入木材后，挡块5受到木材的阻碍，使楔形滑块3不再伴随斧身向下运动，使楔形滑块3的弧面免受木材的夹合力而松脱，从而使斧头避免卡刃。

本实用新型方案所公开的技术手段不仅限于上述技术手段所公开的技术手段，还包括由以上技术特征等同替换所组成的技术方案。本实用新型的未尽事宜，属于本领域技术人员的公知常识。
