专利摘要

本实用新型公开了一种多功能远距离约束抓捕器，包括支撑套筒，所述支撑套筒外部边侧的下端位置横向固定安装有注水罐，所述支撑套筒的上端位置活动安装有一级伸缩套筒，所述支撑套筒外部的下端位置活动安装有挤压按键，所述支撑套筒外部的下端位置固定安装有伸缩开关，所述支撑套筒内部的上端位置固定安装有电动伸缩杆，所述小型水箱的底部固定安装有挤压气囊，所述小型水箱上端的中间位置固定安装有送水管。该多功能远距离约束抓捕器，通过将整体设计为能够根据实际应用使用需求对长度进行适当调节的伸缩式结构，使该抓捕器整体能够在正常使用工作中进行远距离抓捕工作，有效在整体结构具有合理稳定性的基础上提升了整体的使用效果及工作性能。

权利要求

1.一种多功能远距离约束抓捕器，包括支撑套筒，其特征在于：所述支撑套筒外部边侧的下端位置横向固定安装有注水罐，所述支撑套筒的上端位置活动安装有一级伸缩套筒，所述支撑套筒外部的下端位置活动安装有挤压按键，所述支撑套筒外部的下端位置固定安装有伸缩开关，所述支撑套筒内部的上端位置固定安装有电动伸缩杆，所述注水罐穿过支撑套筒的内部固定安装有小型水箱，所述一级伸缩套筒的外部上端固定安装有一级限位环，所述一级伸缩套筒的外部上端活动安装有二级伸缩套筒，所述电动伸缩杆的上端位置固定安装有喷头，所述电动伸缩杆外部上端的外圈位置固定安装有固定套环，所述小型水箱的底部固定安装有挤压气囊，所述小型水箱上端的中间位置固定安装有送水管。

2.根据权利要求1所述的一种多功能远距离约束抓捕器，其特征在于：所述支撑套筒整体为中空圆柱体结构，且支撑套筒与注水罐之间相互无缝连接并呈直角夹角，所述支撑套筒的内径尺寸与一级伸缩套筒的外径尺寸相吻合，所述伸缩开关与电动伸缩杆之间相互电性连接。

3.根据权利要求1所述的一种多功能远距离约束抓捕器，其特征在于：所述注水罐与支撑套筒内部的小型水箱之间相互连通，且注水罐配备有螺纹盖，所述小型水箱与其底部挤压气囊之间相互连通，同时挤压气囊与挤压按键之间相互抵触。

4.根据权利要求1所述的一种多功能远距离约束抓捕器，其特征在于：所述小型水箱通过送水管与喷头相互连通，所述一级伸缩套筒的内径尺寸与二级伸缩套筒的外径尺寸之间相互吻合，所述二级伸缩套筒的外部上端固定安装有二级限位环，所述二级伸缩套筒的外部上端无缝固定来连接有收束套管。

5.根据权利要求1所述的一种多功能远距离约束抓捕器，其特征在于：所述固定套环的外部两侧对称活动安装有两个规格相同的约束抓捕爪，且两个约束抓捕爪与固定套环之间连接处和活动安装有弹性扭簧，同时固定套环通过弹性扭簧与两个约束抓捕爪之间相互活动连接。

说明书

技术领域

本实用新型涉及抓捕器技术领域，具体为一种多功能远距离约束抓捕器。

背景技术

公安干警在制止或抓捕酒后持械闹事者、精神病患者、持刀暴力分子时，往往是赤手空拳与对方直接肢体接触，导致一些干警负伤甚至付出了宝贵的生命，抓捕器便是能够锁住对方持刀的手，使对方动弹不得，更使自己免受伤害的器械。

然而现有市场上已有的抓捕器大多存在着整体多为一体式固定结构，不可根据实际应用使用中的具体使用需求进行长度上的适当调整，难以在正常使用工作中进行远距离捕捉工作，以至于整体的使用效果以及工作性能受到了较大程度的影响，且由于整体结构上的限制，使得整体的使用功能性相应受到一定程度的限制，从而导致整体适用范围较窄的缺点。

实用新型内容

本实用新型的目的在于提供一种多功能远距离约束抓捕器，以解决上述背景技术中提出整体多为一体式固定结构，不可根据实际应用使用中的具体使用需求进行长度上的适当调整，难以在正常使用工作中进行远距离捕捉工作，以至于整体的使用效果以及工作性能受到了较大程度的影响，且由于整体结构上的限制，使得整体的使用功能性相应受到一定程度的限制，从而导致整体适用范围较窄的问题。

为实现上述目的，本实用新型提供如下技术方案：一种多功能远距离约束抓捕器，包括支撑套筒，所述支撑套筒外部边侧的下端位置横向固定安装有注水罐，所述支撑套筒的上端位置活动安装有一级伸缩套筒，所述支撑套筒外部的下端位置活动安装有挤压按键，所述支撑套筒外部的下端位置固定安装有伸缩开关，所述支撑套筒内部的上端位置固定安装有电动伸缩杆，所述注水罐穿过支撑套筒的内部固定安装有小型水箱，所述一级伸缩套筒的外部上端固定安装有一级限位环，所述一级伸缩套筒的外部上端活动安装有二级伸缩套筒，所述电动伸缩杆的上端位置固定安装有喷头，所述电动伸缩杆外部上端的外圈位置固定安装有固定套环，所述小型水箱的底部固定安装有挤压气囊，所述小型水箱上端的中间位置固定安装有送水管。

优选的，所述支撑套筒整体为中空圆柱体结构，且支撑套筒与注水罐之间相互无缝连接并呈直角夹角，所述支撑套筒的内径尺寸与一级伸缩套筒的外径尺寸相吻合，所述伸缩开关与电动伸缩杆之间相互电性连接。

优选的，所述注水罐与支撑套筒内部的小型水箱之间相互连通，且注水罐配备有螺纹盖，所述小型水箱与其底部挤压气囊之间相互连通，同时挤压气囊与挤压按键之间相互抵触。

优选的，所述小型水箱通过送水管与喷头相互连通，所述一级伸缩套筒的内径尺寸与二级伸缩套筒的外径尺寸之间相互吻合，所述二级伸缩套筒的外部上端固定安装有二级限位环，所述二级伸缩套筒的外部上端无缝固定来连接有收束套管。

优选的，所述固定套环的外部两侧对称活动安装有两个规格相同的约束抓捕爪，且两个约束抓捕爪与固定套环之间连接处和活动安装有弹性扭簧，同时固定套环通过弹性扭簧与两个约束抓捕爪之间相互活动连接。

与现有技术相比，本实用新型的有益效果是：

1.该多功能远距离约束抓捕器，结合现有技术所存在的问题对整体结构进行了较大程度的优化改进，通过将整体设计为能够根据实际应用使用需求对长度进行适当调节的伸缩式结构，使该抓捕器整体能够在正常使用工作中进行远距离抓捕工作，有效在整体结构具有合理稳定性的基础上提升了整体的使用效果以及工作性能；

2.该多功能远距离约束抓捕器，通过增设了能够向所需捕捉目标物进行喷洒辣椒水的挤压喷水机构，能够满足不同使用情况下的多种使用需求，有效丰富了整体的使用功能性，从而有效在提升了整体综合使用性能的基础上扩大了整体的使用范围。

附图说明

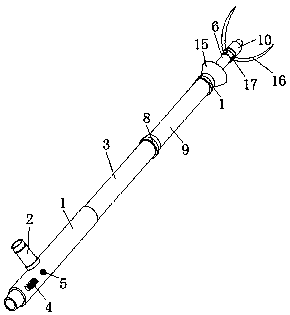

图1为本实用新型整体结构示意图；

图2为本实用新型正面结构示意图；

图3为本实用新型内部结构示意图；

图4为本实用新型缩短状态结构示意图。

图中：1、支撑套筒；2、注水罐；3、一级伸缩套筒；4、挤压按键；5、伸缩开关；6、电动伸缩杆；7、小型水箱；8、一级限位环；9、二级伸缩套筒；10、喷头；11、固定套环；12、挤压气囊；13、送水管；14、二级限位环；15、收束套管；16、约束抓捕爪；17、弹性扭簧。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供一种技术方案：一种多功能远距离约束抓捕器，包括支撑套筒1、注水罐2、一级伸缩套筒3、挤压按键4、伸缩开关5、电动伸缩杆6、小型水箱7、一级限位环8、二级伸缩套筒9、喷头10、固定套环11、挤压气囊12、送水管13、二级限位环14、收束套管15、约束抓捕爪16和弹性扭簧17，支撑套筒1外部边侧的下端位置横向固定安装有注水罐2，支撑套筒1的上端位置活动安装有一级伸缩套筒3，支撑套筒1外部的下端位置活动安装有挤压按键4，支撑套筒1外部的下端位置固定安装有伸缩开关5，支撑套筒1内部的上端位置固定安装有电动伸缩杆6，注水罐2穿过支撑套筒1的内部固定安装有小型水箱7，一级伸缩套筒3的外部上端固定安装有一级限位环8，一级伸缩套筒3的外部上端活动安装有二级伸缩套筒9，电动伸缩杆6的上端位置固定安装有喷头10，电动伸缩杆6外部上端的外圈位置固定安装有固定套环11，小型水箱7的底部固定安装有挤压气囊12，小型水箱7上端的中间位置固定安装有送水管13；

进一步的，支撑套筒1整体为中空圆柱体结构，且支撑套筒1与注水罐2之间相互无缝连接并呈直角夹角，支撑套筒1的内径尺寸与一级伸缩套筒3的外径尺寸相吻合，伸缩开关5与电动伸缩杆6之间相互电性连接，简化了整体的操作方式，降低了使用难度并相应保证了该抓捕器整体结构的合理稳定性；

进一步的，注水罐2与支撑套筒1内部的小型水箱7之间相互连通，且注水罐2配备有螺纹盖，小型水箱7与其底部挤压气囊12之间相互连通，同时挤压气囊12与挤压按键4之间相互抵触，能够使该抓捕器整体具备实际应用使用中的基本使用条件，有效提升了整体的使用效果以及工作性能；

进一步的，小型水箱7通过送水管13与喷头10相互连通，一级伸缩套筒3的内径尺寸与二级伸缩套筒9的外径尺寸之间相互吻合，二级伸缩套筒9的外部上端固定安装有二级限位环14，二级伸缩套筒9的外部上端无缝固定来连接有收束套管15，有效丰富了整体的使用功能性；

进一步的，固定套环11的外部两侧对称活动安装有两个规格相同的约束抓捕爪16，且两个约束抓捕爪16与固定套环11之间连接处和活动安装有弹性扭簧17，同时固定套环11通过弹性扭簧17与两个约束抓捕爪16之间相互活动连接，能够在实际应用使用中受到收束套管15的限制挤压进行稳定高效的收缩抓捕工作，有效在提升了整体综合使用性能的基础上扩大了整体的使用范围。

工作原理：首先，将改抓捕器以张开的约束抓捕爪16对准待进行抓捕的目标，并慢慢靠近，能够在实际应用使用中根据所抓捕目标的不同选择性的按下挤压按键4，使挤压气囊12收到外力挤压，进而将小型水箱7内部由注水罐2所加入的辣椒水通过送水管13稳定从电动伸缩杆6顶端的喷头10中向目标物进行喷洒，再按下伸缩开关5，使电动伸缩杆6整体进行收缩，并在收缩过程中由于固定套环11两侧的约束抓捕爪16受到收束套管15的规格限制，使约束抓捕爪16在弹性扭簧17的弹性连接下进行向内部的收缩，从而达到抓捕效果，有效在提升了整体综合使用性能的基础上扩大了整体的使用范围。

最后应当说明的是，以上内容仅用以说明本实用新型的技术方案，而非对本实用新型保护范围的限制，本领域的普通技术人员对本实用新型的技术方案进行的简单修改或者等同替换，均不脱离本实用新型技术方案的实质和范围。
