专利摘要

本实用新型属于教学设备领域，尤其是一种用于英语教学的记词机，针对现有的用于英语教学的记词机大多只有显示英语单词的功能，学生无法书写，需要额外准备其它工具，因此使用不够灵活的问题，现提出如下方案，其包括机体，所述机体的一侧开设有放置槽，放置槽内活动连接有写字笔，所述机体的底部开设有滑动槽，滑动槽内滑动连接有写字板，写字板的顶部固定安装有定位板，写字板的底部固定安装有拉板，定位板与滑动槽的两侧内壁滑动连接，所述机体的一侧开设有移动槽，移动槽内滑动连接有顶杆，所述放置槽的底部内壁上开设有滑动孔。本实用新型结构简单，使用方便，能够使得写字笔与写字板方便的卡装和移出，利于人们使用。

权利要求

1.一种用于英语教学的记词机，包括机体（1），其特征在于，所述机体（1）的一侧开设有放置槽（2），放置槽（2）内活动连接有写字笔（3），所述机体（1）的底部开设有滑动槽（4），滑动槽（4）内滑动连接有写字板（6），写字板（6）的顶部固定安装有定位板（8），写字板（6）的底部固定安装有拉板（7），定位板（8）与滑动槽（4）的两侧内壁滑动连接，所述机体（1）的一侧开设有移动槽（9），移动槽（9）内滑动连接有顶杆（10），所述放置槽（2）的底部内壁上开设有滑动孔（12），滑动孔（12）同时与滑动槽（4）和移动槽（9）相连通，滑动孔（12）内滑动连接有锥形滑块（14）和拉杆（13），拉杆（13）的底端与定位板（8）固定连接，写字笔（3）上开设有环形滑槽（17），环形滑槽（17）与锥形滑块（14）相配合，所述机体（1）的一侧转动连接有转板（21），转板（21）与顶杆（10）相配合。

2.根据权利要求1所述的一种用于英语教学的记词机，其特征在于，所述滑动槽（4）的两侧内壁上均开设有第一限位槽（5），第一限位槽（5）内滑动连接有第一限位板（20），第一限位板（20）与定位板（8）固定连接，且第一限位槽（5）内滑动连接有推板（19），推板（19）的顶部与第一限位槽（5）的顶部内壁上固定有同一个支撑弹簧（18）。

3.根据权利要求1所述的一种用于英语教学的记词机，其特征在于，所述滑动孔（12）的一侧内壁上开设有第二限位槽，第二限位槽内滑动连接有第二限位板，第二限位板与锥形滑块（14）固定连接，且第二限位板的底部与第二限位槽的底部内壁上固定安装有同一个限位弹簧。

4.根据权利要求1所述的一种用于英语教学的记词机，其特征在于，所述锥形滑块（14）的一侧开设有锥形槽（23），锥形槽（23）与顶杆（10）相配合，且顶杆（10）的底部固定安装有推杆（11），拉杆（13）的一侧开设有卡槽（15），卡槽（15）内滑动连接有楔形滑块（16），楔形滑块（16）与推杆（11）相配合。

5.根据权利要求1所述的一种用于英语教学的记词机，其特征在于，所述转板（21）的一侧开设有转动槽（22），转动槽（22）的内壁上固定安装有定位块，顶杆（10）的外侧开设有螺纹槽，螺纹槽与定位块滑动连接。

说明书

技术领域

本实用新型涉及教学设备技术领域，尤其涉及一种用于英语教学的记词机。

背景技术

对学习英语的学生而言，学习英语最大的难题就是背英语单词，众所周知的是“好记性不如烂笔头”，因此一边观看英语单词一边书写单词是提高英语单词最有实际效果的方法。

现有的用于英语教学的记词机大多只有显示英语单词的功能，学生无法书写，需要额外准备其它工具，因此使用不够灵活，所以我们提出一种用于英语教学的记词机。

发明内容

本实用新型的目的是为了解决现有用于英语教学的记词机大多只有显示英语单词的功能，学生无法书写，需要额外准备其它工具，因此使用不够灵活的缺点，而提出的一种用于英语教学的记词机。

为了实现上述目的，本实用新型采用了如下技术方案：

一种用于英语教学的记词机，包括机体，所述机体的一侧开设有放置槽，放置槽内活动连接有写字笔，所述机体的底部开设有滑动槽，滑动槽内滑动连接有写字板，写字板的顶部固定安装有定位板，写字板的底部固定安装有拉板，定位板与滑动槽的两侧内壁滑动连接，所述机体的一侧开设有移动槽，移动槽内滑动连接有顶杆，所述放置槽的底部内壁上开设有滑动孔，滑动孔同时与滑动槽和移动槽相连通，滑动孔内滑动连接有锥形滑块和拉杆，拉杆的底端与定位板固定连接，写字笔上开设有环形滑槽，环形滑槽与锥形滑块相配合，所述机体的一侧转动连接有转板，转板与顶杆相配合。

优选的，所述滑动槽的两侧内壁上均开设有第一限位槽，第一限位槽内滑动连接有第一限位板，第一限位板与定位板固定连接，且第一限位槽内滑动连接有推板，推板的顶部与第一限位槽的顶部内壁上固定有同一个支撑弹簧，第一限位槽与第一限位板能够对定位板进行限位。

优选的，所述滑动孔的一侧内壁上开设有第二限位槽，第二限位槽内滑动连接有第二限位板，第二限位板与锥形滑块固定连接，且第二限位板的底部与第二限位槽的底部内壁上固定安装有同一个限位弹簧，限位弹簧能够支撑和复位锥形滑块。

优选的，所述锥形滑块的一侧开设有锥形槽，锥形槽与顶杆相配合，且顶杆的底部固定安装有推杆，拉杆的一侧开设有卡槽，卡槽内滑动连接有楔形滑块，楔形滑块与推杆相配合，顶杆能够通过与锥形槽的相配合带动锥形滑块的移动。

优选的，所述转板的一侧开设有转动槽，转动槽的内壁上固定安装有定位块，顶杆的外侧开设有螺纹槽，螺纹槽与定位块滑动连接，转动转板，转板能够通过螺纹槽与定位块的滑动连接带动顶杆的移动。

本实用新型中，所述一种用于英语教学的记词机，由于螺纹槽与定位块的滑动连接，使得转动的转板带动顶杆移动，进而使得顶杆能够带动写字笔和写字板的移出；

由于锥形滑块与环形滑槽的相互配合，使得移动的顶杆带动写字笔的移出，同时由于楔形滑块与推杆的相互配合，使得移动的推杆能够带动楔形滑块脱离卡装，方便写字板的移出。

本实用新型结构简单，使用方便，能够使得写字笔与写字板方便的卡装和移出，利于人们使用。

附图说明

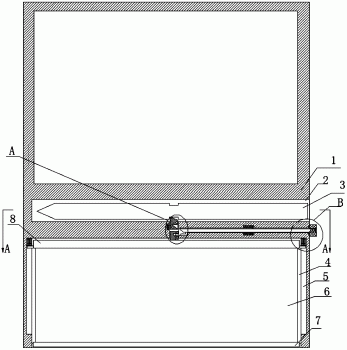

图1为本实用新型提出的一种用于英语教学的记词机的结构示意图；

图2为本实用新型提出的一种用于英语教学的记词机的A-A截面示意图；

图3为本实用新型提出的一种用于英语教学的记词机的A部分的结构示意图；

图4为本实用新型提出的一种用于英语教学的记词机的B部分的结构示意图。

图中：1机体、2放置槽、3写字笔、4滑动槽、5第一限位槽、6写字板、7拉板、8定位板、9移动槽、10顶杆、11推杆、12滑动孔、13拉杆、14锥形滑块、15卡槽、16楔形滑块、17环形滑槽、18支撑弹簧、19推板、20第一限位板、21转板、22转动槽、23锥形槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

实施例1

参照图1-4，一种用于英语教学的记词机，包括机体1，机体1的一侧开设有放置槽2，放置槽2内活动连接有写字笔3，机体1的底部开设有滑动槽4，滑动槽4内滑动连接有写字板6，写字板6的顶部固定安装有定位板8，写字板6的底部固定安装有拉板7，定位板8与滑动槽4的两侧内壁滑动连接，机体1的一侧开设有移动槽9，移动槽9内滑动连接有顶杆10，放置槽2的底部内壁上开设有滑动孔12，滑动孔12同时与滑动槽4和移动槽9相连通，滑动孔12内滑动连接有锥形滑块14和拉杆13，拉杆13的底端与定位板8固定连接，写字笔3上开设有环形滑槽17，环形滑槽17与锥形滑块14相配合，机体1的一侧转动连接有转板21，转板21与顶杆10相配合。

本实用新型中，滑动槽4的两侧内壁上均开设有第一限位槽5，第一限位槽5内滑动连接有第一限位板20，第一限位板20与定位板8固定连接，且第一限位槽5内滑动连接有推板19，推板19的顶部与第一限位槽5的顶部内壁上固定有同一个支撑弹簧18。

本实用新型中，滑动孔12的一侧内壁上开设有第二限位槽，第二限位槽内滑动连接有第二限位板，第二限位板与锥形滑块14固定连接，且第二限位板的底部与第二限位槽的底部内壁上固定安装有同一个限位弹簧。

本实用新型中，锥形滑块14的一侧开设有锥形槽23，锥形槽23与顶杆10相配合，且顶杆10的底部固定安装有推杆11，拉杆13的一侧开设有卡槽15，卡槽15内滑动连接有楔形滑块16，楔形滑块16与推杆11相配合。

本实用新型中，转板21的一侧开设有转动槽22，转动槽22的内壁上固定安装有定位块，顶杆10的外侧开设有螺纹槽，螺纹槽与定位块滑动连接。

实施例2

参照图1-4，一种用于英语教学的记词机，包括机体1，机体1的一侧开设有放置槽2，放置槽2内活动连接有写字笔3，机体1的底部开设有滑动槽4，滑动槽4内滑动连接有写字板6，写字板6的顶部焊接有定位板8，写字板6的底部焊接有拉板7，定位板8与滑动槽4的两侧内壁滑动连接，机体1的一侧开设有移动槽9，移动槽9内滑动连接有顶杆10，放置槽2的底部内壁上开设有滑动孔12，滑动孔12同时与滑动槽4和移动槽9相连通，滑动孔12内滑动连接有锥形滑块14和拉杆13，拉杆13的底端与定位板8固定连接，写字笔3上开设有环形滑槽17，环形滑槽17与锥形滑块14相配合，机体1的一侧转动连接有转板21，转板21与顶杆10相配合。

本实用新型中，滑动槽4的两侧内壁上均开设有第一限位槽5，第一限位槽5内滑动连接有第一限位板20，第一限位板20与定位板8固定连接，且第一限位槽5内滑动连接有推板19，推板19的顶部与第一限位槽5的顶部内壁上固定有同一个支撑弹簧18，第一限位槽5与第一限位板20能够对定位板8进行限位。

本实用新型中，滑动孔12的一侧内壁上开设有第二限位槽，第二限位槽内滑动连接有第二限位板，第二限位板与锥形滑块14固定连接，且第二限位板的底部与第二限位槽的底部内壁上焊接有同一个限位弹簧，限位弹簧能够支撑和复位锥形滑块14。

本实用新型中，锥形滑块14的一侧开设有锥形槽23，锥形槽23与顶杆10相配合，且顶杆10的底部焊接有推杆11，拉杆13的一侧开设有卡槽15，卡槽15内滑动连接有楔形滑块16，楔形滑块16与推杆11相配合，顶杆10能够通过与锥形槽23的相配合带动锥形滑块14的移动。

本实用新型中，转板21的一侧开设有转动槽22，转动槽22的内壁上焊接有定位块，顶杆10的外侧开设有螺纹槽，螺纹槽与定位块滑动连接，转动转板21，转板21能够通过螺纹槽与定位块的滑动连接带动顶杆10的移动。

本实用新型中，当需要使用写字笔3和写字板6时，转动转板21，由于定位块与螺纹槽的滑动连接，使得转动的转板21带动顶杆10移动，由于顶杆10与锥形槽23的相配合，使得移动的顶杆10带动锥形滑块14移动，使得锥形滑块14脱离与环形滑槽17的卡装，从而方便写字笔3的拿出，移动的顶杆10带动推杆11移动，由于推杆11与楔形滑块16的相配合，使得移动的推杆11带动楔形滑块16移动，使得楔形滑块16脱离与移动槽9卡装，同时支撑弹簧18推动推板19移动，推板19带动第一限位板20移动，第一限位板20带动定位板8移动，定位板8推动写字板6移动，从而方便拉板7拉动写字板6的移出。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
