自助式相印烧录装置

自助式相印烧录装置

IPC分类号 : G03B27/00,G03B29/00

申请号
CN200410006932.3
可选规格
  • 专利类型: 发明专利
  • 法律状态: 有权
  • 申请日: 2004-03-01
  • 公开号: 1664696A
  • 公开日: 2005-09-07
  • 主分类号: G03B27/00
  • 专利权人: 国防部中山科学研究院

专利摘要

本发明是关于一种自助式相印烧录装置,其包括付费单元、无线影像接收单元、记忆卡读取单元、计算机、显示器、打印单元以及烧录单元。在本发明中,计算机包括一些红外光通讯协议转换及控制程序,以控制与其连接的其它单元。付费单元提供多种付费方式。显示器则显示装置与使用者的双向沟通以及显示传送图档情况。无线影像接收单元接收图文件光学信号,进行光电转换,并输出一图文件资料给计算机。记忆卡读取单元则接受存在记忆卡的图文件数据。而计算机则根据使用者的选择来控制打印单元与烧录单元,以进行打印与输出相片或是烧录与输出光盘片。

权利要求

1.一种自助式相印烧录装置,可置于一适当处,适用于一使用者打印/烧录一图档,该图文件可由一数字相机以一无线方式传输或由一记忆卡传输,二者择一,其特征在于该自助式相印烧录装置包括:

一计算机,具有一系统程序,以处理图文件资料并控制与该计算机连接的以下复数个周边单元,包括:

一付费单元,可提供一种以上的付费方式;

一无线影像接收单元,用以接收该数字相机传送出的该图文件的一信号,并进行一转换,以输出一图文件资料给该计算机;

一记忆卡读取单元,可直接读取该记忆卡的该图文件资料;

一显示器,用以显示该计算机与该使用者的双向服务沟通,以及显示处理该图档的一状态;

一烧录单元,接受该计算机控制,用以将该图文件烧录于空白的一盘片上;以及

一打印单元,接受该计算机控制,用以打印该图档。

2、根据权利要求1所述的自助式相印烧录装置,其特征在于其中所述的该烧录单元包括:

一光盘烧录器,用以烧录该图文件于该盘片上;以及

一馈送装置,用以将空白的该盘片送入该光盘烧录器内。

3、根据权利要求2所述的自助式相印烧录装置,其特征在于其中所述的该馈送装置包括:

一盘片桶,用以置放空白的该盘片;

一马达操控制动杆,用以将该盘片桶最上层的该盘片推入该光盘烧录器内;以及

一弹簧,用以该盘片被推入该光盘烧录器后,将该盘片桶内的第二层以下的该盘片往上顶。

4、根据权利要求2所述的自助式相印烧录装置,其特征在于其中所述的光盘烧录器包括双向开口。

5、根据权利要求3所述的自助式相印烧录装置,其特征在于其中所述的马达操控制动杆包括马达与制动杆。

6、根据权利要求1所述的自助式相印烧录装置,其特征在于其更包括一外壳,该外壳包括:

一红外线窗口;

一相机置放平台,允许该数字相机置放在该相机置放平台上,对准该红外线窗口,输送该图文件的该光学信号给该无线影像接收单元;

一插卡槽,对准于该记忆卡读取单元;

一投币口,提供该些付费方式之其一;

一刷卡机,提供该些付费方式之其一;

一功能选择钮,提供该使用者选择该自助式相印/烧录装置的功能;以及

一电源显示器。

7、根据权利要求1所述的自助式相印烧录装置,其特征在于其更包括一相纸输出导引组件,用以输出打印的一相片。

8、根据权利要求7所述的自助式相印烧录装置,其特征在于其中所述的相纸输出导引组件包括导纸槽与滚轮组件,用以保护该相片。

9、根据权利要求1所述的自助式相印烧录装置,其特征在于其更包括一出片口,用以输出烧录完成的该盘片。

10、根据权利要求1所述的自助式相印烧录装置,其特征在于其中所述的数字相机传送出的该信号包括一红外光,以一IrDA协议模式输出。

11、根据权利要求1所述的自助式相印烧录装置,其特征在于其中所述的无线影像接收单元以该IrDA协议配合IrTran-P转换成一计算机图文件格式。

12、根据权利要求1所述的自助式相印烧录装置,其特征在于其中所述的数字相机传送出的该信号包括一光信号。

13、根据权利要求1所述的自助式相印烧录装置,其特征在于其中所述的数字相机传送出的该信号包括一无线电信号。

14、根据权利要求1所述的自助式相印烧录装置,其特征在于其中所述的计算机配合该付费单元,用以确认该使用者的付费状况。

15、根据权利要求1所述的自助式相印烧录装置,其特征在于其中所述的计算机的该系统程序包括控制进入一待机状态。

16、根据权利要求1所述的自助式相印烧录装置,其特征在于其中所述的计算机的该系统程序包括控制进入一休眠状态。

17、根据权利要求1所述的自助式相印烧录装置,其特征在于其中所述的计算机的该系统程序包括一通信协议。

18、根据权利要求1所述的自助式相印烧录装置,其特征在于其中所述的打印单元包括一相片打印机。

19、根据权利要求1所述的自助式相印烧录装置,其特征在于其中所述的自助式相印烧录装置所置放的该适当处,包括一公共场所。

20、根据权利要求1所述的自助式相印烧录装置,其特征在于其中所述的记忆卡读取单元包括一CompactFlash卡的接口组件。

21、根据权利要求1所述的自助式相印烧录装置,其特征在于其中所述的记忆卡读取单元包括一Smart Media卡的接口组件。

22、根据权利要求1所述的自助式相印烧录装置,其特征在于其中所述的记忆卡读取单元可接受数字相机,笔记型计算机,个人数字助理的个别一种以上的记忆卡的输入。

23、根据权利要求1所述的自助式相印烧录装置,其特征在于其中所述的无线影像接收单元可接受数字相机,笔记型计算机,个人数字助理的个别一种以上的无线影像的输入。

说明书

技术领域

技术领域

本发明涉及一种烧录装置,特别是涉及一种可置于一公共场所的一方便处,以便使用者进行数字相机图片的打印或烧录的数字相机的自助式相印烧录装置。

技术背景

背景技术

近年来数字相机因技术的大幅提升,不但使其价格大为降低,而其分辨率也一直提高。另外其储存,传送,编辑等等的功能也大大提升,造成传统相机所不能达到的诸多优势。随着性能渐佳,价格渐趋合理,及附加功能逐渐增多的有利因素,数字相机已被大众广泛接受,成为普遍化的产品。

数字相机所拍得的图相,是以数字方式储存于数字相机的记忆单元,例如记忆卡。每个图相对应有一个图档。一般例如是JPEG压缩格式的图档。数字的图文件必须经打印出来后才可以成为一纸张相片。而为了能有与传统相片一样的品质,使用者会利用相片打印机,将图档打印出来。

因为数字相机允许使用者自行打印相片,特别是允许以无线方式。请参阅图7所示,其是一传统红外光无线印相系统。数字相机700,将拍照的图档以红外线方式,根据信号传输协议,传送给一无线相印机702。无线相印机702将图档格式转换,并输出给一相片打印机704进行打印。

上述传统的印相系统包括多项装备,其一般设置在一固定地点,例如家中。使用者于外出所拍得的图片,必须携回到家中才能打印相片。因此,上述传统的印相系统有时与地的限制。而一般,印相系统都需透过计算机的操作,使用者也必须懂得如何操作计算机才能进行打印相片。再加上印相系统的设备较为昂贵。因此,虽然数字相机已普遍化,然而印制相片的设备与操作不能方便使用,却是使用者的困扰。因此,在某些固定公共场所有设置全套的印相设备,但在公共场所以馈线联机方式进行并不适合,因为相印装置使用频繁,接头易损坏,馈线易遭扯断。此外,各厂牌数字相机的信号线接头规格不一。若要以联机方式馈送信号,则顾客须自备馈线,因此造成不便。

因此,在现有习知技术中,为了改善传统印相系统的缺点,特发展出一种自助式相印装置,其是设置于各处需要的方便地方,使用者不会受到操作限制,而仅支付一服务费用,就能实时印出数字相机所拍的图片。请参阅图8所示,其是现有习知一种自助式相印装置的功能方块单元图。在图8中,计算机800包括一些红外光协议转换及控制程序,以控制与其连接的下列其它单元。付费单元802与计算机800连接,提供多种付费方式。当使用者透过付费单元802付费时,计算机800会显示一些资料于显示器810上。由付费单元802,计算机800,与显示器810相互配合,使用者可与现有习知的相印装置进行双向沟通,并且显示器810可以显示所有操作的状态以及显示传送图档情况。而无线影像接收单元804则接收由数字相机传来的图文件光学信号,依据选定的传输协议传送。无线影像接收单元804接收到红外光信号后,进行光电转换,且将图文件资料转换回一般计算机接受的图文件格式。而后输出此图文件资料给计算机800。此计算机800又控制打印单元808,进行打印与输出相片。其中,一般打印单元808接受的格式为bmp格式,因此JPEG先被解压缩成bmp格式,再由彩色打印技术配合打印机的控制语言进行打印。另外,现有习知的相印装置也接受使用者的数字相机的图文件记忆卡。图文件数据可由记忆卡读取单元806直接读取。

在现有习知的自助式相印装置中,固然已使得数字相机使用者能很方便的获得照片。但随着信息技术一日千里,今日数字相机的记忆卡最大容量可达1GB左右,次一级的容量亦可达512MB,且空光盘片价格也已经由一片数百或数十元降至目前的不到十元,因此很多使用者常会将记忆卡内的图文件烧录于光盘片之内。在这样的情况下,由于现有习知的自助式相印装置只能打印照片而无法烧录,所以数字相机的使用者只能在回家之后再进行图档的烧录或传档的动作。

由此可见,上述现有的自助式相印烧录装置仍存在有诸多的缺陷,而亟待加以进一步改进。为了解决现有的自助式相印烧录装置的缺陷,相关厂商莫不费尽心思来谋求解决之道,但长久以来一直未见适用的设计被发展完成,此显然是相关业者急欲解决的问题。

有鉴于上述现有自助式相印烧录装置存在的缺陷,本发明人基于从事此类产品设计制造多年丰富的实务经验及专业知识,积极加以研究创新,以期创设一种新型结构的自助式相印烧录装置,能够改进现有的自助式相印烧录装置,使其更具有实用性。经过不断的研究、设计,并经反复试作样品及改进后,终于创设出确具实用价值的本发明。

发明内容

发明内容

本发明的目的在于,克服现有的自助式相印烧录装置存在的缺陷,在现有习知的自助式相印装置中加设一烧录单元,而提供一种新型结构的自助式相印烧录装置,所要解决的技术问题是使使用者可依照本身的所需,选择打印照片或将图文件烧录在光盘片上不仅可永久保存且具弹性,避免了使用者得等到回家之后再进行拷贝与传文件的动作,从而更加适于实用,且具有产业上的利用价值。

本发明的目的及解决其技术问题是采用以下技术方案来实现的。依据本发明提出的一种自助式相印烧录装置,可置于一适当处,适用于一使用者打印/烧录一图档,该图文件可由一数字相机以一无线方式传输或由一记忆卡传输,二者择一,该自助式相印烧录装置包括:一计算机,具有一系统程序,以处理图文件资料并控制与该计算机连接的以下复数个周边单元,包括:一付费单元,可提供一种以上的付费方式;一无线影像接收单元,用以接收该数字相机传送出的该图文件的一信号,并进行一转换,以输出一图文件资料给该计算机;一记忆卡读取单元,可直接读取该记忆卡的该图文件资料;一显示器,用以显示该计算机与该使用者的双向服务沟通,以及显示处理该图档的一状态;一烧录单元,接受该计算机控制,用以将该图文件烧录于空白的一盘片上;以及一打印单元,接受该计算机控制,用以打印该图档。

本发明的目的及解决其技术问题还可采用以下技术措施进一步实现。

前述的自助式相印烧录装置,其中所述的该烧录单元包括:一光盘烧录器,用以烧录该图文件于该盘片上;以及一馈送装置,用以将空白的该盘片送入该光盘烧录器内。

前述的自助式相印烧录装置,其中所述的该馈送装置包括一盘片桶,用以置放空白的该盘片;一马达操控制动杆,用以将该盘片桶最上层的该盘片推入该光盘烧录器内;以及一弹簧,用以该盘片被推入该光盘烧录器后,将该盘片桶内的第二层以下的该盘片往上顶。

前述的自助式相印烧录装置,其中所述的光盘烧录器包括双向开口。

前述的自助式相印烧录装置,其中所述的马达操控制动杆包括马达与制动杆。

前述的自助式相印烧录装置,其更包括一外壳,该外壳包括:一红外线窗口;一相机置放平台,允许该数字相机置放在该相机置放平台上,对准该红外线窗口,输送该图文件的该光学信号给该无线影像接收单元;一插卡槽,对准于该记忆卡读取单元;一投币口,提供该些付费方式之其一;一刷卡机,提供该些付费方式之其一;一功能选择钮,提供该使用者选择该自助式相印/烧录装置的功能;以及一电源显示器。

前述的自助式相印烧录装置,其更包括一相纸输出导引组件,用以输出打印的一相片。

前述的自助式相印烧录装置,其中所述的相纸输出导引组件包括导纸槽与滚轮组件,用以保护该相片。

前述的自助式相印烧录装置,其更包括一出片口,用以输出烧录完成的该盘片。

前述的自助式相印烧录装置,其中所述的数字相机传送出的该信号包括一红外光,以一IrDA协议模式输出。

前述的自助式相印烧录装置,其中所述的无线影像接收单元以该IrDA协议配合IrTran-P转换成一计算机图文件格式。

前述的自助式相印烧录装置,其中所述的数字相机传送出的该信号包括一光信号。

前述的自助式相印烧录装置,其中所述的数字相机传送出的该信号包括一无线电信号。

前述的自助式相印烧录装置,其中所述的计算机配合该付费单元,用以确认该使用者的付费状况。

前述的自助式相印烧录装置,其中所述的计算机的该系统程序包括控制进入一待机状态。

前述的自助式相印烧录装置,其中所述的计算机的该系统程序包括控制进入一休眠状态。

前述的自助式相印烧录装置,其中所述的计算机的该系统程序包括一通信协议。

前述的自助式相印烧录装置,其中所述的打印单元包括一相片打印机。

前述的自助式相印烧录装置,其中所述的自助式相印烧录装置所置放的该适当处,包括一公共场所。

前述的自助式相印烧录装置,其中所述的记忆卡读取单元包括一CompactFlash卡的接口组件。

前述的自助式相印烧录装置,其中所述的记忆卡读取单元包括一SmartMedia卡的接口组件。

前述的自助式相印烧录装置,其中所述的记忆卡读取单元可接受数字相机,笔记型计算机,个人数字助理的个别一种以上的记忆卡的输入。

前述的自助式相印烧录装置,其中所述的无线影像接收单元可接受数字相机,笔记型计算机,个人数字助理的个别一种以上的无线影像的输入。

本发明与现有技术相比具有明显的优点和有益效果。由以上技术方案可知,为了达到前述发明目的,本发明提出一种自助式相印烧录装置,其包括付费单元、无线影像接收单元、记忆卡读取单元、计算机、显示器、打印单元以及烧录单元。

依照本发明的较佳实施例所述,上述的计算机包括一些红外光协议转换及控制程序,以控制与其连接的其它单元。付费单元提供多种付费方式。显示器用以显示装置与使用者的双向沟通以及显示传送图档情况。无线影像接收单元,接收图文件光学信号,进行光电转换,并输出一图文件资料给计算机。记忆卡读取单元接受存于一记忆卡的图文件数据。最后,计算机则依据使用者的选择控制打印单元与烧录单元,进行打印与输出相片或烧录与输出光盘片,甚或是同时进行打印与烧录。

依照本发明的较佳实施例所述,上述的烧录单元包括光盘烧录器与馈送装置。其中,馈送装置包括盘片桶,其可存放数十至数百片的空白光盘片。

本发明因采用于自助式相印装置中加设烧录单元,因此使用者可选择打印照片或将图文件烧录于空白光盘片中,甚至选择打印与烧录,使得使用者不必得等到回家后再去做图档烧录或传档的动作。

经由上述可知,本发明是关于一种自助式相印烧录装置,其包括付费单元、无线影像接收单元、记忆卡读取单元、计算机、显示器、打印单元以及烧录单元。在本发明中,计算机包括一些红外光通讯协议转换及控制程序,以控制与其连接的其它单元。付费单元提供多种付费方式。显示器则显示装置与使用者的双向沟通以及显示传送图档情况。无线影像接收单元接收图文件光学信号,进行光电转换,并输出一图文件资料给计算机。记忆卡读取单元则接受存在记忆卡的图文件数据。而计算机则根据使用者的选择来控制打印单元与烧录单元,以进行打印与输出相片或是烧录与输出光盘片。

借由上述技术方案,本发明自助式相印烧录装置至少具有下列优点:

(1)、本发明的自助式相印烧录装置,具有完整烧录功能,因此可设置于方便的公共场所,以利使用者实时将图文件烧录在光盘片上。使用者不必具有计算机专业知识即可烧录图文件。

(2)、本发明的自助式相印烧录装置,烧录单元中内含可存放数百片空白光盘片的馈送装置,以方便维护人员补充空白光盘片。

(3)、本发明的自助式相印烧录装置,可置放于方便处供使用者方便使用,且仅适当支付服务费用,不必自备整套系统。使用者如遇到数字相机的记忆容量不足时,可先将图像印制或烧录出来,然后将数字相机的影像文件删除,以释出记忆空间,以利继续拍摄。

(4)、本发明的自助式相印烧录装置,具有完整印相功能,因此可设置于方便的公共场所,以利使用者实时印制相片。使用者不必具有计算机专业知识即可印制相片。

(5)、本发明的自助式相印烧录装置,具有多种收费方式,非常方便使用者付费使用。

综上所述,本发明特殊结构的自助式相印烧录装置,提供了一种新型结构的自助式相印烧录装置,使使用者可依照本身的所需,选择打印照片或将图文件烧录在光盘片上不仅可永久保存且具弹性,避免了使用者得等到回家之后再进行拷贝与传文件的动作,从而更加适于实用,且具有产业上的利用价值。其具有上述诸多的优点及实用价值,并在同类产品中未见有类似的结构设计公开发表或使用而确属创新,其不论在产品的结构或功能上皆有较大的改进,在技术上有较大的进步,并产生了好用及实用的效果,且较现有的自助式相印烧录装置具有增进的多项功效,从而更加适于实用,而具有产业的广泛利用价值,诚为一新颖、进步、实用的新设计。

上述说明仅是本发明技术方案的概述,为了能够更清楚了解本发明的技术手段,并可依照说明书的内容予以实施,以下以本发明的较佳实施例并配合附图详细说明如后。

本发明的具体实施方式由以下实施例及其附图详细给出。

附图说明

附图说明

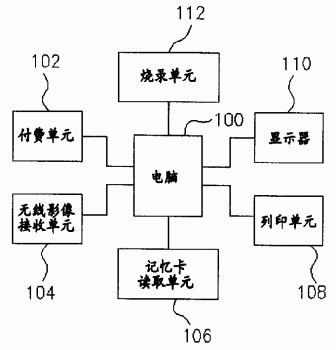

图1是依照本发明一较佳实施例的一种自助式相印烧录装置的功能方块单元图。

图2A是依照本发明一较佳实施例的一种自助式相印烧录装置的立体结构图。

图2B是依照本发明一较佳实施例的一种自助式相印烧录装置的剖面图。

图3是依照本发明一较佳实施例的一种自助式相印烧录装置的烧录单元的示意图。

图4是依照本发明一较佳实施例的一种自助式相印烧录装置的无线传输的动作方块示意图。

图5是依照本发明一较佳实施例的IrDA与IrTran-P之间的关系图。

图6是依照本发明一较佳实施例的数字相机图文件与计算机窗口之间的数据传输转换的方块图。

图7是现有习知一种传统红外光无线印相系统。

图8是现有习知一种自助式相印装置的功能方块单元图。

100,220,800:计算机                   102,226,802:付费单元

104,224,804:无线影像接收单元         106,806:记忆卡读取单元

108,222,808:打印单元                 110,202,810:显示器

112:烧录单元                           200:外壳

204,206:记忆卡输入单元                208:出纸口

210:电源显示灯                         212:投币口

214:刷卡组件                           216:付费口

218:红外线输入窗口                     228:相纸输出导引组件

230:馈送装置                           232,418:光盘烧录器

234:出片口                             236:功能选择钮

302:烧录完成的光盘片送出方向          304:光盘片

306:制动杆                            308:弹簧

310:马达                              312:盘片桶

400,602,700:数字相机                402:红外线信号接收单元

404:图文件处理单元

406,500,610,616:IrDA层

408,502,608,614:IrTran-P层         410:图档转换

412:打印机驱动器                      414:打印机

416:烧录装置驱动器                    504~520:各个协议层

600:红外线媒介                        604:窗口2000

606:数字相机前端

612:显示/打印/烧录驱动器

702:无线相印机                        704:相片打印机

具体实施方式

具体实施方式

以下结合附图及较佳实施例,对依据本发明提出的自助式相印烧录装置其具体结构、特征及其功效,详细说明如后。

请参阅图1所示,其是依照本发明一较佳实施例的一种自助式相印烧录装置的功能方块单元图。图1中,自助式相印烧录装置包括计算机100、付费单元102、无线影像接收单元104、记忆卡读取单元106、打印单元108、一显示器110与烧录单元112。此计算机100包括一些红外光协议转换及控制程序,以控制与其连接的上述其它单元。付费单元102与计算机100连接,提供多种付费方式,例如可以投币或是刷卡。当使用者透过付费单元102付费时,计算机100会显示一些资料,例如一些选项,于显示器110上。由付费单元102,计算机100,与显示器110配合,使用者可与本相印烧录装置进行双向沟通,并且显示器110可以显示所有操作的状态以及显示传送图档情况。

无线影像接收单元104则接收由数字相机传来的图文件光学信号,其依据选定的传输协议传送。无线影像接收单元104接收到红外光信号后,进行光电转换,且将图文件资料转换回一般计算机接受的图文件格式,例如常见的压缩格式JPEG,然后输出此图文件资料给计算机100。此计算机100又根据使用者的选择控制打印单元108与烧录单元112,根据其选择进行打印与输出相片或是烧录与输出光盘片甚或是同时进行打印与烧录。其中,一般打印单元108接受的格式为bmp格式,因此JPEG将先被解压缩成bmp格式,再由彩色打印技术配合打印机的控制语言进行打印。而烧录单元112则不拘格式,不管是JPEG格式或是bmp格式均可烧录。

在本实施例中,自助式相印烧录装置也接受使用者的数字相机的图文件记忆卡。记忆卡可由记忆卡读取单元106直接读取。然而由于记忆卡规格因厂牌不同而有差异。在本实施例中,例如提供二种选择,一为CF卡读取,另一种为Smart Media(SM)卡读取。卡读取的格式可依实际设计更改,而可选择的数量也不限于二种。另外,若是使用者采取插卡方式打印/烧录图档,因其不必藉由数字相机的红外线传输,所以本实施例的自助式相印烧录装置也就不受限于仅能印制或烧录数字相机的图文件。任何能储存于记忆卡的图文件,皆可印制成相片。因此也可适用于可轻易携带的笔记型计算机或是个人数字助理(personal digital assistance,PDA)等。

在本实施例中,此自助式相印烧录装置可以组装成一独立装置,但不以此为限。接着请参阅图2A与图2B所示,其分别是依照本发明一较佳实施例的一种自助式相印烧录装置的立体结构图,以及依照本发明一较佳实施例的一种自助式相印烧录装置的剖面图。在图2A与图2B中,外壳200可将相印烧录装置组装在其中。在外壳200内部设置有计算机220,其包括用来转换图档及控制与其连接的周边单元的程序,且外壳200还包括显示器202、打印单元222、无线影像接收单元224、记忆卡读取单元204与206、付费单元226、出片口234以及功能选择钮236。

本实施例中,外壳200有一屏幕开口,使显示器202可以显示资料。外壳200也例如设有供相机置放的机构(图中未示出),其可让数字相机放置在其上,以对准红外线开口218。而红外线开口218又对准无线影像接收单元224,以接收红外线信号。另外,对应于付费单元226,外壳200上也设置有例如投币口212与刷卡组件214,或是其它智能卡及预付卡的付款方式,但不以此为限。而打印单元222例如可以是喷墨打印机、热升华打印机或是激光打印机。另外,为了保护印出的相片,其包括相纸输出导引组件228,且相纸输出导引组件228包括滚轮与导纸槽。在外壳200上又设置有相片出纸口208,对应于相纸输出导引组件228。在外壳200内部还设置有光盘烧录器232与馈送装置230,此馈送装置230为用来提供空白光盘片给光盘烧录器232,而光盘烧录器在接受计算机220的控制进行图档的烧录,当烧录完成后则由相对应于光盘烧录器232的出片口234将光盘片送出。其中,相纸输出导引组件228、出纸口208与出片口234也可以隐藏式设计,仅于图片输出或光盘片输出时才伸出。

请继续参阅图2A与图2B所示,当采取插卡方式时,自助相印烧录装置更包括记忆卡读取单元,其可以例如是用来提供插入与读取CF卡的接口组件204与SM卡的接口组件206。其中,如熟悉此技艺者可轻易知晓,数字相机的记忆卡可以是扩充卡及微磁盘(microdrive)。扩充卡包括有CompactFlash(CF)卡、SmartMedia(SM)卡、Secure Digital(SD)卡、Memeory Stick(MS)、MultiMedia(MMC)卡。

另外,计算机亦配合付费单元,以确认使用者成功付费。如若每有使用者要求服务,可控制进入一待机状态。另外也包括电源显示器210,以指示相印与烧录服务正常等信息。

在本实施例中,外壳200更包括功能选择钮236,其是提供打印、烧录、打印/烧录等功能给使用者选择,但此功能选择钮236仅为实现提供使用者选择的一种方式,并还可以是以触控显示器202来点选,或是其它可达到让使用者选择的方式,但不以此为限。

在本实施例中,图2B中的光盘烧录器232与馈送装置230可以实现(如图3所示)。参阅图3所示,,其是依照本发明一较佳实施例的一种自助式相印烧录装置的烧录单元的示意图。其中,馈送装置230包括马达310、制动杆306、弹簧308与盘片桶312。在盘片桶312中可存放数十至数百片不等的空白光盘片304。而光盘烧录器232则为双向开口,一边为接受馈送装置230送来的光盘片304,另一边则依照烧录完成的光盘片送出方向302将烧录好的光盘片304送出。当计算机220完成图文件资料转换,并发出烧录指令,马达310将驱动制动杆306将盘片桶312内最上一层的空白的光盘片304送入光盘烧录器232中,而弹簧308则将第二层以下的光盘片304各往上推一层,光盘烧录器232则开始将计算机220所传送的资料进行烧录。

在本发明的较佳实施例中,当以无线传输方式将数字相机的资料传送至自助式相印烧录装置时,其动作可如图4所示,但不以此为限。在图4中,当数字相机400例如以红外线方式将图档以IrDA及IrTran-P格式传送给自助式相印烧录装置时,基本上可分成三个主要阶段功能方块,一为红外线信号接收单元402,二为数据处理阶段404,以及三为打印/烧录阶段414与418。

在本实施例中,此红外线信号接收单元402是用来将光信号转换成电信号。而转换后的电信号输入到IrDA功能块406中进行转换。接着IrDA功能块406输出IrTran-P档案给IrTran-P功能块408进行再度转换成一般计算机显示的图文件,例如JPEG图档。

其中,当使用者所选择的为将图文件烧录成光盘片时,则将JPEG图文件传送到烧录单元驱动器416。接着,烧录单元驱动器416即径行驱动光盘烧录器418进行烧录。

而当使用者所选择的为将图档打印成相片时,JPEG图档在打印之前必须再转换成bmp点阵的格式,因此JPEG图档又经图档转换410的处理,又传送到打印机驱动器412。打印机驱动器412根据图档bmp的内容,驱动打印机414进行打印。

在本实施例中,红外光无线传输的方式包括有IrDA与IrTran-P的红外线传输协议。一般数字相机多采用IrTran-P的传输格式,而另一种Jet-send的协议不普遍,仅限于hp的产品。请参阅图5所示,其是依照本发明一较佳实施例的IrDA与IrTran-P之间的关系图。在图5中,基本上IrTran-P协议层502是架构于IrDA协议层500之上。IrDA协议层500包括IrDA-SIR层504,其包括有SIR1.0与SIR1.1两种选择,其中,SIR1.0的传输速率为115.2Kbps,而SIR1.1的传输速率为4.0Mbps。接着,有连接存取协议层506(Link Access Protocol,IrLAP)、连接管理协议层508(Link Management Protocol,IrLMP)、资料存取服务层510(informationaccess service)与多任务信道流量控制层512(flow-control for amultiplexed channel,Tiny TP)。最后IrCOMM层514为用于串联及并联端口的仿真。至于IrTran-P协议层502包括有简单命令执行协议516(Simple Command Execute Protocol,SCEP),其为进行连接管理(connection management)与切割与重组(segmentation & reassemble)。二位档案传输协议518(binary file transfer protocol,bFTP)。统一图像格式520(uni-picture format,UPF)。

请接着参阅图6所示,其是依照本发明一较佳实施例的数字相机图文件与计算机窗口之间的数据传输转换的方块图。在本实施例中,数字相机602与计算机窗口604藉由红外线媒介600作传输。数字相机602的部分包括由数字相机前端606拍摄得到JPEG的图档,于是将JPEG的图档传送到IrTran-P层608,在此层转换得到IrTran-P档案,IrTran-P档案是由UPF档案加上一IrTran-P文件头资料。接着,将IrTran-P档案传送至IrDA层610进行转换后得到IrDA档案,其又增加一IrDA文件头资料。最后,以红外光方式传输到计算机。

请继续参阅图6所示,计算机具有一接收器,其接收IrDA图档,接着将IrDA图文件输入至计算机内的IrDA层616,还原成IrTran-P图档,然后再将IrTran-P图档输入到IrTran-P层314,以转回成JPEG图档。此JPEG图文件是一般常用的计算机可显示的图文件,其可送至显示/打印/烧录趋动器612,进行显示/打印/烧录的动作。

以上所述,仅是本发明的较佳实施例而已,并非对本发明作任何形式上的限制,虽然本发明已以较佳实施例揭露如上,然而并非用以限定本发明,任何熟悉本专业的技术人员,在不脱离本发明技术方案范围内,当可利用上述揭示的技术内容作出些许更动或修饰为等同变化的等效实施例,但凡是未脱离本发明技术方案的内容,依据本发明的技术实质对以上实施例所作的任何简单修改、等同变化与修饰,均仍属于本发明技术方案的范围内。
