专利摘要

本实用新型公开了一种动画广告装置，包括装置本体，传动辊的顶端设置有微型驱动电机，微型驱动电机的一侧设置有加固底座，加固底座的一侧设置有缓冲垫，本实用新型存储框的中部设置有定时开关、GPS定位器、可编程程序控制器和蓄电板，安装槽的内部的中部设置有支撑架，支撑架的两侧均设置有灯带，安装框的顶端设置有安装板，安装板的顶端设置有太阳能电池，增加定时开关便于对广告条进行定时更换内容，增加GPS定位器便于对装置本体进行定位，便于后期对广告条进行更换，且增加太阳能电池起到提供电源的作用，绿色环保。

权利要求

1.一种动画广告装置，包括装置本体(1)，其特征在于：所述装置本体(1)的一侧设置有安装框(2)，所述安装框(2)的底端设置有支撑杆(3)，所述支撑杆(3)的一端设置有支撑板(4)，所述安装框(2)的一侧设置有安装槽(5)，所述安装槽(5)的内部设置有透明防护板(6)，所述安装槽(5)的底端设置有支撑底座(7)，所述支撑底座(7)的一侧设置有传动辊(8)，所述传动辊(8)的表面设置有齿纹(9)，所述传动辊(8)的中部的一侧设置有传输板(10)，所述传输板(10)的一侧设置有齿钉(11)，所述传输板(10)的另一侧设置有广告条(12)，所述传输板(10)和广告条(12)的两侧均设置有固定孔(13)，所述固定孔(13)的内部设置有固定螺钉(14)，所述传动辊(8)的顶端设置有微型驱动电机(15)，所述微型驱动电机(15)的一侧设置有加固底座(16)，所述加固底座(16)的一侧设置有缓冲垫(17)，所述安装槽(5)的顶端的中部设置有存储框(18)，所述存储框(18)的中部设置有定时开关(19)、GPS定位器(20)、可编程程序控制器(21)和蓄电板(22)，所述安装槽(5)的内部的中部设置有支撑架(23)，所述支撑架(23)的两侧均设置有灯带(24)，所述安装框(2)的顶端设置有安装板(25)，所述安装板(25)的顶端设置有太阳能电池板(26)，所述微型驱动电机(15)、定时开关(19)、GPS定位器(20)、蓄电板(22)和灯带(24)均与可编程程序控制器(21)电性连接，所述太阳能电池板(26)和蓄电板(22)电性连接。

2.根据权利要求1所述的一种动画广告装置，其特征在于：所述支撑杆(3)和安装框(2)通过焊接，所述支撑板(4)和支撑杆(3)通过焊接。

3.根据权利要求1所述的一种动画广告装置，其特征在于：所述透明防护板(6)和安装框(2)通过安装槽(5)连接，所述支撑底座(7)和安装槽(5)通过螺钉连接，所述传动辊(8)和支撑底座(7)通过卡合连接。

4.根据权利要求1所述的一种动画广告装置，其特征在于：所述传输板(10)和传动辊(8)通过齿钉(11)和齿纹(9)配合使用，所述广告条(12) 和传输板(10)通过固定螺钉(14)和固定孔(13)配合使用。

5.根据权利要求1所述的一种动画广告装置，其特征在于：所述微型驱动电机(15)和传动辊(8)配合使用，所述加固底座(16)和微型驱动电机(15)通过卡合连接，所述缓冲垫(17)和加固底座(16)通过粘胶粘合连接，所述加固底座(16)和安装槽(5)通过螺钉连接。

6.根据权利要求1所述的一种动画广告装置，其特征在于：所述存储框(18)和安装槽(5)通过螺钉连接，所述定时开关(19)、GPS定位器(20)、可编程程序控制器(21)和蓄电板(22)均与存储框(18)通过螺钉连接。

7.根据权利要求1所述的一种动画广告装置，其特征在于：所述支撑架(23)和安装槽(5)通过螺钉连接，所述灯带(24)和支撑架(23)通过卡合连接。

8.根据权利要求1所述的一种动画广告装置，其特征在于：所述安装板(25)和安装框(2)通过螺钉连接，所述太阳能电池板(26)和安装板(25)通过卡合连接。

说明书

技术领域

本实用新型涉及动画广告装置技术领域，具体涉及一种动画广告装置。

背景技术

现代社会，物质文明高速发展，城市建设日新月异，地铁网络已是高度发达，在方便了人们出行的同时也成了商家投放广告的理想平台，从地铁的走廊通道到手扶电梯，地铁的每一个角落都遍布各式各样的广告，然而对于走廊通道和手扶电梯两侧的广告来说都是静态形式的，通常以张贴海报、墙贴或者面板贴纸的方式展现，展现形式相对单一，画面都是静态的，所以不容易引起受众的关注，容易让受众脱离广告视线，不能充分发挥广告的商业价值。

实用新型内容

(一)要解决的技术问题

为了克服现有技术不足，现提出一种动画广告装置，用以解决传统的装置本体缺乏支撑结构，且缺乏固定结构；传统的装置本体缺乏加固结构，且缺乏减震缓冲结构；传统的装置本体不便于对广告条的使用，缺乏定位结构不便于后期对广告条的更换，且缺乏提供电源结构问题，达到增加支撑底座对传动辊进行支撑，增加传输板便于广告条的固定；增加加固底座便于微型驱动电机进行加固，且增加缓冲垫起到减震缓冲的作用；增加定时开关便于对广告条进行定时更换内容，增加GPS定位器便于对装置本体进行定位，便于后期对广告条进行更换，且增加太阳能电池板起到提供电源的作用，绿色环保效果。

(二)技术方案

本实用新型通过如下技术方案实现：本实用新型提出了一种动画广告装置，包括装置本体，所述装置本体的一侧设置有安装框，所述安装框的底端设置有支撑杆，所述支撑杆的一端设置有支撑板，所述安装框的一侧设置有安装槽，所述安装槽的内部设置有透明防护板，所述安装槽的底端设置有支撑底座，所述支撑底座的一侧设置有传动辊，所述传动辊的表面设置有齿纹，所述传动辊的中部的一侧设置有传输板，所述传输板的一侧设置有齿钉，所述传输板的另一侧设置有广告条，所述传输板和广告条的两侧均设置有固定孔，所述固定孔的内部设置有固定螺钉，所述传动辊的顶端设置有微型驱动电机，所述微型驱动电机的一侧设置有加固底座，所述加固底座的一侧设置有缓冲垫，所述安装槽的顶端的中部设置有存储框，所述存储框的中部设置有定时开关、GPS定位器、可编程程序控制器和蓄电板，所述安装槽的内部的中部设置有支撑架，所述支撑架的两侧均设置有灯带，所述安装框的顶端设置有安装板，所述安装板的顶端设置有太阳能电池板，所述微型驱动电机、定时开关、GPS定位器、蓄电板和灯带均与可编程程序控制器电性连接，所述太阳能电池板和蓄电板电性连接。

进一步的，所述支撑杆和安装框通过焊接，所述支撑板和支撑杆通过焊接。

进一步的，所述透明防护板和安装框通过安装槽连接，所述支撑底座和安装槽通过螺钉连接，所述传动辊和支撑底座通过卡合连接。

进一步的，所述传输板和传动辊通过齿钉和齿纹配合使用，所述广告条和传输板通过固定螺钉和固定孔配合使用。

进一步的，所述微型驱动电机和传动辊配合使用，所述加固底座和微型驱动电机通过卡合连接，所述缓冲垫和加固底座通过粘胶粘合连接，所述加固底座和安装槽通过螺钉连接。

进一步的，所述存储框和安装槽通过螺钉连接，所述定时开关、GPS定位器、可编程程序控制器和蓄电板均与存储框通过螺钉连接。

进一步的，所述支撑架和安装槽通过螺钉连接，所述灯带和支撑架通过卡合连接。

进一步的，所述安装板和安装框通过螺钉连接，所述太阳能电池板和安装板通过卡合连接。

(三)有益效果

本实用新型相对于现有技术，具有以下有益效果：

1)、为解决传统的装置本体缺乏支撑结构，且缺乏固定结构问题，本设计提出装置本体的一侧设置有安装框，安装框的底端设置有支撑杆，支撑杆的一端设置有支撑板，安装框的一侧设置有安装槽，安装槽的内部设置有透明防护板，安装槽的底端设置有支撑底座，支撑底座的一侧设置有传动辊，传动辊的表面设置有齿纹，传动辊的中部的一侧设置有传输板，传输板的一侧设置有齿钉，所述传输板的另一侧设置有广告条，传输板和广告条的两侧均设置有固定孔，固定孔的内部设置有固定螺钉设计，解决了传统的装置本体缺乏支撑结构，且缺乏固定结构问题，有增加支撑底座对传动辊进行支撑，增加传输板便于广告条的固定有益效果。

2)、为解决传统的装置本体缺乏加固结构，且缺乏减震缓冲结构问题，本设计提出传动辊的顶端设置有微型驱动电机，微型驱动电机的一侧设置有加固底座，加固底座的一侧设置有缓冲垫设计，解决了传统的装置本体缺乏加固结构，且缺乏减震缓冲结构问题，有增加加固底座便于微型驱动电机进行加固，且增加缓冲垫起到减震缓冲的作用有益效果。

3)、为解决传统的装置本体不便于对广告条的使用，缺乏定位结构不便于后期对广告条的更换，且缺乏提供电源结构问题，本设计提出存储框的中部设置有定时开关、GPS定位器、可编程程序控制器和蓄电板，安装槽的内部的中部设置有支撑架，支撑架的两侧均设置有灯带，安装框的顶端设置有安装板，安装板的顶端设置有太阳能电池板设计，解决了传统的装置本体不便于对广告条的使用，缺乏定位结构不便于后期对广告条的更换，且缺乏提供电源结构问题，有增加定时开关便于对广告条进行定时更换内容，增加GPS定位器便于对装置本体进行定位，便于后期对广告条进行更换，且增加太阳能电池板起到提供电源的作用，绿色环保有益效果。

附图说明

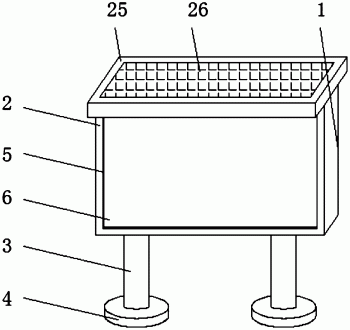

图1是本实用新型的装置本体结构示意图。

图2是本实用新型的安装框结构示意图。

图3是本实用新型的传输板结构示意图。

图4是本实用新型的存储框结构示意图。

1-装置本体；2-安装框；3-支撑杆；4-支撑板；5-安装槽；6-透明防护板；7-支撑底座；8-传动辊；9-齿纹；10-传输板；11-齿钉；12-广告条； 13-固定孔；14-固定螺钉；15-微型驱动电机；16-加固底座；17-缓冲垫； 18-存储框；19-定时开关；20-GPS定位器；21-可编程程序控制器；22-蓄电板；23-支撑架；24-灯带；25-安装板；26-太阳能电池板。

具体实施方式

本技术方案中：

2-安装框、6-透明防护板、8-传动辊、10-传输板、12-广告条、15- 微型驱动电机、16-加固底座、19-定时开关、20-GPS定位器、21-可编程程序控制器、22-蓄电板、24-灯带、26-太阳能电池板为本实用新型含有实质创新性构件。

1-装置本体、3-支撑杆、4-支撑板、5-安装槽、7-支撑底座、9-齿纹、 11-齿钉、13-固定孔、14-固定螺钉、17-缓冲垫、18-存储框、23-支撑架、 25-安装板为实现本实用新型技术方案必不可少的连接性构件。

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

实施例1

如图1-4所示，一种动画广告装置，包括装置本体1，所述装置本体1 的一侧设置有安装框2，所述安装框2的底端设置有支撑杆3，所述支撑杆 3的一端设置有支撑板4，通过支撑杆3和支撑板4对安装框2起到支撑的作用，所述安装框2的一侧设置有安装槽5，所述安装槽5的内部设置有透明防护板6，所述安装槽5的底端设置有支撑底座7，所述支撑底座7的一侧设置有传动辊8，所述传动辊8的表面设置有齿纹9，所述传动辊8的中部的一侧设置有传输板10，所述传输板10的一侧设置有齿钉11，所述传输板10的另一侧设置有广告条12，所述传输板10和广告条12的两侧均设置有固定孔13，所述固定孔13的内部设置有固定螺钉14，通过支撑底座7 起到支撑的作用，且便于传动辊8的安装，通过齿钉11和齿纹9的配合使用便于传动辊8带动传输板10进行移动，通过固定螺钉14和固定孔13的配合使用便于广告条12的固定和使用，所述传动辊8的顶端设置有微型驱动电机15，所述微型驱动电机15的一侧设置有加固底座16，所述加固底座16的一侧设置有缓冲垫17，通过微型驱动电机15便于传动辊8的使用，通过加固底座16增强微型驱动电机15的稳定性，通过缓冲垫17起到缓冲减压的作用，所述安装槽5的顶端的中部设置有存储框18，所述存储框18 的中部设置有定时开关19、GPS定位器20、可编程程序控制器21和蓄电板 22，所述安装槽5的内部的中部设置有支撑架23，所述支撑架23的两侧均设置有灯带24，所述安装框2的顶端设置有安装板25，所述安装板25的顶端设置有太阳能电池板26，通过定时开关19便于节约电资源，通过GPS 定位器20便于在第一时间精确的找到位置，通过灯带24起到照明的作用，且便于广告的查看，通过太阳能电池板26起到提供电源的作用，绿色环保，所述微型驱动电机15、定时开关19、GPS定位器20、蓄电板22和灯带24 均与可编程程序控制器21电性连接，所述太阳能电池板26和蓄电板22电性连接。

其中，所述支撑杆3和安装框2通过焊接，所述支撑板4和支撑杆3通过焊接，起到支撑的作用，起到支撑的作用，所述透明防护板6和安装框2通过安装槽5连接，所述支撑底座7和安装槽5通过螺钉连接，所述传动辊8和支撑底座7通过卡合连接，通过支撑底座7便于传动辊8的安装和固定，所述传输板10和传动辊8通过齿钉11和齿纹9配合使用，所述广告条12和传输板10 通过固定螺钉14和固定孔13配合使用，通过传动辊8便于传输板10和广告条12的安装和使用，所述微型驱动电机15和传动辊8配合使用，所述加固底座 16和微型驱动电机15通过卡合连接，所述缓冲垫17和加固底座16通过粘胶粘合连接，所述加固底座16和安装槽5通过螺钉连接，便于微型驱动电机15的安装和使用，且起到减震缓冲的作用，所述存储框18和安装槽5通过螺钉连接，所述定时开关19、GPS定位器20、可编程程序控制器21和蓄电板22均与存储框18通过螺钉连接，便于装置本体1的使用，节约电源，所述支撑架23和安装槽5通过螺钉连接，所述灯带24和支撑架23通过卡合连接，起到支撑和照明的作用便于广告条12的使用，所述安装板25和安装框2通过螺钉连接，所述太阳能电池板26和安装板25通过卡合连接，便于太阳能电池板26的安装和使用，绿色环保。

实施例2

如图2所示，在本实用新型中，所述安装框2的一侧设置有安装槽5，所述安装槽5的内部设置有透明防护板6，所述安装槽5的底端设置有支撑底座7，所述支撑底座7的一侧设置有传动辊8，所述传动辊8的表面设置有齿纹9，所述传动辊8的中部的一侧设置有传输板10，所述传输板10的一侧设置有齿钉11，所述传输板10的另一侧设置有广告条12，所述传输板10和广告条12的两侧均设置有固定孔13，所述固定孔13的内部设置有固定螺钉14，通过支撑底座7起到支撑的作用，且便于传动辊8的安装，通过齿钉11和齿纹9的配合使用便于传动辊8带动传输板10进行移动，通过固定螺钉14和固定孔13的配合使用便于广告条12的固定和使用。

本实用新型提到的一种动画广告装置，在使用的过程中，支撑板4和支撑杆3进行固定，支撑杆3和安装框2进行固定，起到支撑的作用，便于安装框2的固定，透明防护板6卡合在安装槽5的内部，起到固定的作用，传动辊8和支撑底座7进行固定，齿纹9和齿钉11配合使用，便于传输板10和传动辊8配合使用，固定螺钉14卡合在固定孔13的内部，便于广告条12和传输板10进行固定，加固底座16对微型驱动电机15进行加固，且缓冲垫17对加固底座16起到减震缓冲的作用，启动定时19，可编程程序控制器21对微型驱动电机15进行驱动，微型驱动电机15带动传动辊8旋转，传动辊8带动传输板10移动，传输板10带动广告条12移动，可编程程序控制器21对灯带24进行打开，起到照明的作用，支撑架23对灯带24起到支撑的作用，安装板25对太阳能电池板26起到支撑的作用，太阳能电池板26和蓄电板22配合使用，起到提供电源，且绿色环保。

上面所述的实施例仅仅是对本实用新型的优选实施方式进行描述，并非对本实用新型的构思和范围进行限定。在不脱离本实用新型设计构思的前提下，本领域普通人员对本实用新型的技术方案做出的各种变型和改进，均应落入到本实用新型的保护范围，本实用新型请求保护的技术内容，已经全部记载在权利要求书中。
