专利摘要

本实用新型公开了一种安全型综合标识牌，涉及医疗设备技术领域，包括底座，所述底座的底端固定连接有轮子，所述底座的顶端中部固定连接有支撑柱，所述支撑柱的顶端设有安装箱，所述安装箱的内部一端固定连接有导轨，导轨的顶端设有顶出机构，安装箱的内部另一端开设有导向槽，导向槽内滑动连接有标识牌，标识牌的底端固定连接有限位块，限位块的一端通过回力弹簧与导向槽固定连接。该安全型综合标识牌，通过设置安装箱，以及导轨、顶出机构、导向槽、标识牌、限位块和回力弹簧之间的配合设置，不仅能够将多种标识集于一体，而且能够使标识牌自动伸出，解决多个标识相互遮挡的问题，通过轮子，便于摆放和移动标识牌。

权利要求

1.一种安全型综合标识牌，包括底座(1)，其特征在于：所述底座(1)的底端固定连接有轮子(2)，所述底座(1)的顶端中部固定连接有支撑柱(3)，所述支撑柱(3)的顶端设有安装箱(4)，所述安装箱(4)的内部一端固定连接有导轨(6)，所述导轨(6)的顶端设有顶出机构(7)，所述安装箱(4)的内部另一端开设有导向槽(8)，所述导向槽(8)内滑动连接有标识牌(9)，所述标识牌(9)的底端固定连接有限位块(10)，所述限位块(10)的一端通过回力弹簧(11)与导向槽(8)固定连接，所述导轨(6)的表面一端开设有滑槽(12)，所述导轨(6)的表面另一端固定连接有第一齿条(13)，所述顶出机构(7)的底端一侧固定连接有第一电机(15)，所述第一电机(15)的输出轴上固定连接有第一传输齿轮(16)，所述第一传输齿轮(16)与第一齿条(13)啮合连接，所述顶出机构(7)的内部开设有固定槽(17)，所述固定槽(17)的底端固定连接有第二电机(18)，所述固定槽(17)的顶端滑动连接有推杆(19)，所述推杆(19)的内侧固定连接有第二齿条(20)。

2.根据权利要求1所述的一种安全型综合标识牌，其特征在于：所述轮子(2)为带锁脚轮，所述支撑柱(3)的高度为1.5m。

3.根据权利要求1所述的一种安全型综合标识牌，其特征在于：所述支撑柱(3)的顶端固定连接有第三电机(5)，所述第三电机(5)的输出轴与安装箱(4)固定连接。

4.根据权利要求1所述的一种安全型综合标识牌，其特征在于：所述顶出机构(7)的底端固定连接有滑块(14)，所述滑块(14)与滑槽(12)滑动连接。

5.根据权利要求1所述的一种安全型综合标识牌，其特征在于：所述第二电机(18)的输出轴上固定连接有第二传输齿轮(21)，所述第二传输齿轮(21)与第二齿条(20)啮合连接。

6.根据权利要求1所述的一种安全型综合标识牌，其特征在于：所述推杆(19)与标识牌(9)相对应，所述推杆(19)的长度大于标识牌(9)的长度。

7.根据权利要求1所述的一种安全型综合标识牌，其特征在于：所述导向槽(8)有多个，所述标识牌(9)与导向槽(8)的数量相等并相对应。

说明书

技术领域

本实用新型涉及医疗设备技术领域，具体为一种安全型综合标识牌。

背景技术

医疗设备标识牌是用来指导病人了解医院功能和警示的辅助设备，让病人更加了解医院的各种功能和警示的区域，避免病人花费大量的时间寻找所要去的地方。

目前，医院内现有的医疗设备标识牌，挂置太多，不仅会相互遮挡，影响病人观看，而且占据的地方过大，病人容易撞在标识牌上，不够安全，容易碰伤病人，设备受到碰撞容易损坏。

在中国实用新型专利申请号：CN 201820421030.3中公开有一种便于更换的医疗设备标识牌，该便于更换的医疗设备标识牌，不便移动，固定位置单一，病人容易撞在标识牌上，造成病人受伤和设备损坏，不利于推广使用。

因此，提出一种安全型综合标识牌来解决上述问题很有必要。

实用新型内容

(一)解决的技术问题

本实用新型的目的在于提供一种安全型综合标识牌，以解决上述背景技术中提出的现有的医疗设备标识牌，挂置太多，影响病人观看，占据的地方过大，病人容易撞在标识牌上，不够安全的问题。

(二)技术方案

为实现以上目的，本实用新型通过以下技术方案予以实现：一种安全型综合标识牌，包括底座，所述底座的底端固定连接有轮子，所述底座的顶端中部固定连接有支撑柱，所述支撑柱的顶端设有安装箱，所述安装箱的内部一端固定连接有导轨，所述导轨的顶端设有顶出机构，所述安装箱的内部另一端开设有导向槽，所述导向槽内滑动连接有标识牌，所述标识牌的底端固定连接有限位块，所述限位块的一端通过回力弹簧与导向槽固定连接，所述导轨的表面一端开设有滑槽，所述导轨的表面另一端固定连接有第一齿条，所述顶出机构的底端一侧固定连接有第一电机，所述第一电机的输出轴上固定连接有第一传输齿轮，所述第一传输齿轮与第一齿条啮合连接，所述顶出机构的内部开设有固定槽，所述固定槽的底端固定连接有第二电机，所述固定槽的顶端滑动连接有推杆，所述推杆的内侧固定连接有第二齿条。

优选的，所述轮子为带锁脚轮，所述支撑柱的高度为1.5m。

优选的，所述支撑柱的顶端固定连接有第三电机，所述第三电机的输出轴与安装箱固定连接。

优选的，所述顶出机构的底端固定连接有滑块，所述滑块与滑槽滑动连接。

优选的，所述第二电机的输出轴上固定连接有第二传输齿轮，所述第二传输齿轮与第二齿条啮合连接。

优选的，所述推杆与标识牌相对应，所述推杆的长度大于标识牌的长度。

优选的，所述导向槽有多个，所述标识牌与导向槽的数量相等并相对应。

(三)有益效果

与现有技术相比，本实用新型提供了一种安全型综合标识牌，具备以下有益效果：

1、该安全型综合标识牌，通过设置安装箱，以及导轨、顶出机构、导向槽、标识牌、限位块和回力弹簧之间的配合设置，不仅能够将多种标识集于一体，而且能够使标识牌自动伸出，便于操作，省时省力，解决多个标识相互遮挡的问题。

2、该安全型综合标识牌，通过轮子，便于摆放和移动标识牌，能够将装置摆放在病人难以接触到的位置，避免病人撞在标识牌上，防止病人受伤和设备损坏，保证了病人的安全。

附图说明

图1为本实用新型结构的主视示意图；

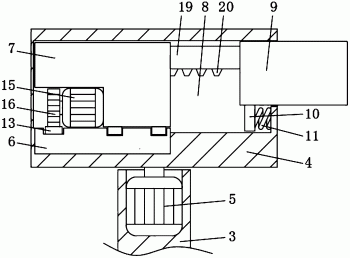

图2为本实用新型安装箱结构的主视剖面示意图；

图3为本实用新型安装箱结构的俯视剖面示意图；

图4为本实用新型顶出机构的剖面示意图。

图中：1、底座；2、轮子；3、支撑柱；4、安装箱；5、第三电机；6、导轨；7、顶出机构；8、导向槽；9、标识牌；10、限位块；11、回力弹簧；12、滑槽；13、第一齿条；14、滑块；15、第一电机；16、第一传输齿轮；17、固定槽；18、第二电机；19、推杆；20、第二齿条；21、第二传输齿轮。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”、“顺时针”、“逆时针”、“轴向”、“径向”、“周向”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

在本实用新型中，除非另有明确的规定和限定，术语“设置”、“安装”、“相连”、“连接”、“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接；可以是机械连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

请参阅图1-4所示，一种安全型综合标识牌，包括底座1，底座1的底端固定连接有轮子2，轮子2为带锁脚轮，通过轮子2，便于摆放和移动标识牌9，能够将装置摆放在病人难以接触到的位置，避免病人撞在标识牌上，防止病人受伤和设备损坏，保证了病人的安全，底座1的顶端中部固定连接有支撑柱3，支撑柱3的高度为1.5m，支撑柱3的顶端设有安装箱4，支撑柱3的顶端固定连接有第三电机5，第三电机5的输出轴与安装箱4固定连接，安装箱4的内部一端固定连接有导轨6，导轨6的顶端设有顶出机构7，安装箱4的内部另一端开设有导向槽8，导向槽8内滑动连接有标识牌9，导向槽8有多个，标识牌9与导向槽8的数量相等并相对应，标识牌9的底端固定连接有限位块10，限位块10的一端通过回力弹簧11与导向槽8固定连接，导轨6的表面一端开设有滑槽12，导轨6的表面另一端固定连接有第一齿条13，顶出机构7的底端固定连接有滑块14，滑块14与滑槽12滑动连接，顶出机构7的底端一侧固定连接有第一电机15，第一电机15的输出轴上固定连接有第一传输齿轮16，第一传输齿轮16与第一齿条13啮合连接，顶出机构7的内部开设有固定槽17，固定槽17的底端固定连接有第二电机18，固定槽17的顶端滑动连接有推杆19，推杆19与标识牌9相对应，推杆19的长度大于标识牌9的长度，推杆19的内侧固定连接有第二齿条20，第二电机18的输出轴上固定连接有第二传输齿轮21，第二传输齿轮21与第二齿条20啮合连接，通过设置安装箱4，以及导轨6、顶出机构7、导向槽8、标识牌9、限位块10和回力弹簧11之间的配合设置，不仅能够将多种标识集于一体，而且能够使标识牌9自动伸出，便于操作，省时省力，对暂时用不上的进行收纳，对需要的进行推出，解决多个标识相互遮挡的问题。

该文中出现的电器元件均与外界的主控器及220V市电电连接，并且主控器可为计算机等起到控制的常规已知设备。

工作原理：使用时，利用底座1底部的轮子2将装置移动至病床尾部，然后根据需要调出对应的标识，调节时，启动第一电机15，第一电机15带动第一传输齿轮16旋转，第一传输齿轮16通过第一齿条13带动顶出机构7在导轨6上移动，当顶出机构7内部的推杆19与需要调出的标识牌9对应时，停止第一电机15，然后启动第二电机18，第二电机18带动第二传输齿轮21旋转，第二传输齿轮21通过第二齿条20带动推杆19向外移动，推杆19将标识牌9推出安装箱4，起到标识作用，在需要调整标识牌9的方位时，启动第三电机5，第三电机5带动安装箱4整体旋转，进而对标识牌9的方位进行调整，标识牌9向外移动时带动限位块10同时移动，限位块10压缩回力弹簧11，当顶出机构7收回推杆19时，限位块10在回力弹簧11张力的作用下带动标识牌9向内运动，标识牌9进而缩进安装箱4内。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
