专利摘要

一种动画图纸密封装置及动画板，包括：密封本体,为多个，用于封装动画图纸；所述密封本体包括：底板，以及固定在所述底板上，且处于所述底板相对位置的薄膜；所述薄膜顶部开口方向设置有密封压条；所述底板设置有第一导管以及与之相对设置的第二导管，所述第一导管和所述第二导管通过连接线将所述密封本体固定在用于展示动画图纸的展示架上；通过提供上述的动画图纸密封装置来解决现有的动画演示过程中图纸难以整理，容易将次序颠倒，从而降低动画演示效率的问题。

权利要求

1.一种动画图纸密封装置，其特征在于，包括：

密封本体(3),为多个，用于封装动画图纸；

所述密封本体(3)包括：底板(36)，以及固定在所述底板(36)上，且处于所述底板(36)相对位置的薄膜(31)；

所述薄膜(31)顶部开口方向设置有密封压条(34)；

所述底板(36)设置有第一导管(32)以及与之相对设置的第二导管(33)，所述第一导管(32)和\或所述第二导管(33)通过连接线将所述密封本体(3)固定在用于展示动画图纸的展示架上。

2.根据权利要求1所述的动画图纸密封装置，其特征在于，所述密封压条(34)包括：压条本体(341)以及与之配合卡接相连的压条固定条(35)。

3.根据权利要求2所述的动画图纸密封装置，其特征在于，所述压条本体(341)一侧设置有至少两个密封卡条(342)，所述压条固定条(35)在所述密封卡条(342)相对位置设置有凹槽(351)，所述凹槽(351)侧壁设置有与所述密封卡条(342)相卡接的凸块(352)。

4.根据权利要求3所述的动画图纸密封装置，其特征在于，

所述密封卡条(342)的远离压条本体(341)的一侧端面面积大于靠近压条本体(341)的端面面积。

5.根据权利要求1所述的动画图纸密封装置，其特征在于，所述底板(36)为硬质塑料板。

6.根据权利要求1所述的动画图纸密封装置，其特征在于，所述薄膜(31)为透明材料。

7.一种动画板，其特征在于，包括权利要求1-6任一项所述的动画图纸密封装置。

说明书

技术领域

本实用新型涉及动画技术领域，尤其是涉及一种动画图纸密封装置及动画板。

背景技术

动画的概念不同于一般意义上的动画片，动画是一种综合艺术，它是集合了绘画、漫画、电影、数字媒体、摄影、音乐、文学等众多艺术门类于一身的艺术表现形式。最早发源于19世纪上半叶的英国，兴盛于美国，中国动画起源于20世纪20年代。1892年10月28日埃米尔·雷诺首次在巴黎著名的葛莱凡蜡像馆向观众放映光学影戏，标志着动画的正式诞生。

动画演示过程中有时需要将绘制好的动画图纸按次序组合后展示，由于涉及到的图纸数量繁多，目前在演示过程中图纸难以整理，容易将次序颠倒，从而降低动画演示效率。

实用新型内容

因此，本实用新型要解决的技术问题在于解决现有的动画演示过程中图纸难以整理，容易将次序颠倒，从而降低动画演示效率的问题。

为此，本实用新型提供一种动画图纸密封装置，包括：密封本体,为多个，用于封装动画图纸；所述密封本体包括：底板，以及固定在所述底板上，且处于所述底板相对位置的薄膜；所述薄膜顶部开口方向设置有密封压条；所述底板设置有第一导管以及与之相对设置的第二导管，所述第一导管和\或所述第二导管通过连接线将所述密封本体固定在用于展示动画图纸的展示架上。

所述密封压条包括：压条本体以及与之配合卡接相连的压条固定条。

所述压条本体一侧设置有至少两个密封卡条，所述压条固定条在所述密封卡条相对位置设置有凹槽，所述凹槽侧壁设置有与所述密封卡条相卡接的凸块。

所述密封卡条的远离压条本体的一侧端面面积大于靠近压条本体的端面面积。

所述底板为硬质塑料板。

所述薄膜为透明材料。

一种动画板，包括上述所述的动画图纸密封装置。

本实用新型技术方案，具有如下优点：

1.本实用新型提供一种动画图纸密封装置，包括：密封本体,为多个，用于封装动画图纸；所述密封本体包括：底板，以及固定在所述底板上，且处于所述底板相对位置的薄膜；所述薄膜顶部开口方向设置有密封压条；所述底板设置有第一导管以及与之相对设置的第二导管，所述第一导管和\ 或所述第二导管通过连接线将所述密封本体固定在用于展示动画图纸的展示架上；在本方案中，将动画图纸按照次序放置到所述密封本体，然后用所述密封压条将所述薄膜的开口进行密封，通过连接线穿过所述第一导管以及与之相对设置的第二导管，然后将所述密封本体固定在用于展示动画图纸的展示架上，通过此设置方式，能够快捷的整理动画图纸，从而提升动画演示效率。

2.本实用新型提供一种动画图纸密封装置，所述压条本体一侧设置有至少两个密封卡条，所述压条固定条在所述密封卡条相对位置设置有凹槽，所述凹槽侧壁设置有与所述密封卡条相卡接的凸块；通过所述密封卡条与所述凸块配合卡接，可以使得所述密封压条将所述薄膜开口闭合的更加紧密，防止动画图纸在展示过程中从所述薄膜中掉出。

3.本实用新型提供一种动画图纸密封装置，所述密封卡条的远离压条本体的一侧端面面积大于靠近压条本体的端面面积；通过上述设置方式可以当所述密封卡条与所述凸块卡接相连之后，由于所述远离压条本体的一侧端面面积大于靠近压条本体的端面面积，述薄膜开口闭合的更加紧密，可以防止在自然条件下，所动画图纸在展示过程中从所述薄膜中掉出。

4.本实用新型提供一种动画板，包括上述所述的动画图纸密封装置，通过上述设置方式，使得所述动画板具备上述所述的动画图纸密封装置所有优点。

附图说明

为了更清楚地说明本实用新型具体实施方式或现有技术中的技术方案，下面将对具体实施方式或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图是本实用新型的一些实施方式，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

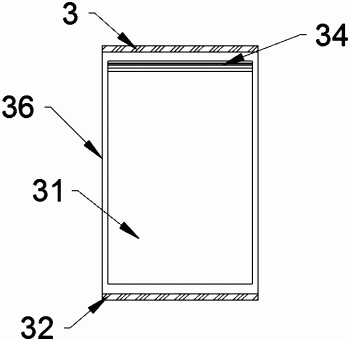

图1是本实用新型中密封袋装置的结构示意图；

图2是本实用新型中密封袋装置的侧视图；

图3是图2中A处的局部放大图；

图4是密封压条与压条固定条的配合关系图；

附图标记说明：

3-密封本体；31-薄膜；32-第一导管；33-第二导管；34-密封压条；341- 压条本体；342-密封卡条；35-压条固定条；351-凹槽；352-凸块；36-底板。

具体实施方式

下面将结合附图对本实用新型的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在本实用新型的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”、“第三”仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

此外，下面所描述的本实用新型不同实施方式中所涉及的技术特征只要彼此之间未构成冲突就可以相互结合。

实施例1

本实施例提供一种动画板包括所述的动画图纸密封装置；

如图1、图2、图3所示，本实施例还提供了一种动画图纸密封装置，包括：密封本体3,为多个，用于封装动画图纸；所述密封本体3包括：底板36，以及固定在所述底板36上，且处于所述底板36相对位置的薄膜31；所述薄膜31顶部开口方向设置有密封压条34；所述底板36设置有第一导管32以及与之相对设置的第二导管33，所述第一导管32和\或所述第二导管33通过连接线将所述密封本体3固定在用于展示动画图纸的展示架上；在本方案中，将动画图纸按照次序放置到所述密封本体3，然后用所述密封压条34将所述薄膜31的开口进行密封，通过连接线穿过所述第一导管32 以及与之相对设置的第二导管33，然后将所述密封本体3固定在用于展示动画图纸的展示架上，通过此设置方式，能够快捷的整理动画图纸，从而提升动画演示效率。

作为最优的实施方式，所述连接线为拉绳。

其中，所述压条本体341一侧设置有至少两个密封卡条342，所述压条固定条35在所述密封卡条342相对位置设置有凹槽351，所述凹槽351侧壁设置有与所述密封卡条342相卡接的凸块352；通过所述密封卡条342与所述凸块352配合卡接，可以使得所述密封压条34将所述薄膜31开口闭合的更加紧密，防止动画图纸在展示过程中从所述薄膜31中掉出。

如图4所示，所述密封卡条342的远离压条本体341的一侧端面面积大于靠近压条本体341的端面面积；通过上述设置方式可以当所述密封卡条342与所述凸块352卡接相连之后，由于所述远离压条本体341的一侧端面面积大于靠近压条本体341的端面面积，述薄膜31开口闭合的更加紧密，可以防止在自然条件下，所动画图纸在展示过程中从所述薄膜31中掉出。

作为本实施例中，最优选的实施方式，所述底板36为硬质塑料板。

所述薄膜31为透明材料，通过透明材料可以直观的观测到所述动画图纸的相关内容。

显然，上述实施例仅仅是为清楚地说明所作的举例，而并非对实施方式的限定。对于所属领域的普通技术人员来说，在上述说明的基础上还可以做出其它不同形式的变化或变动。这里无需也无法对所有的实施方式予以穷举。而由此所引伸出的显而易见的变化或变动仍处于本实用新型创造的保护范围之中。
