专利摘要

本实用新型涉及一种智能箱包称重装置，包括盒体，盒体上设有固定底座，盒体内设有电源模块、单片机模块和蓝牙模块，在盒体外设有传感器模块和称重把手；盒体通过固定底座固定在待测箱包内部，传感器模块的一端固定在待测箱包内部，传感器模块的另一端与设置在待测箱包外部的称重把手固定，且传感器模块与待测箱包之间存在间隙,待测箱包上开有一拉伸孔洞,拉伸孔洞内穿设称重把手,称重把手可在拉伸孔洞内进行伸缩活动，固定均采用可拆卸固定方式；传感器模块通过数据线与单片机模块连接、通过电源线与电源模块连接，蓝牙模块连接设备终端。与现有技术相比，本实用新型结构简单、成本低、智能化，读数便利，同时可应用于更多种类的箱包。

权利要求

1.一种智能箱包称重装置，其特征在于：包括盒体，盒体上设有固定底座，盒体内设有电源模块、单片机模块和集成在单片机模块上的蓝牙模块，在盒体外设有传感器模块和称重把手；盒体通过固定底座固定在待测箱包内部，传感器模块的一端固定在待测箱包内部，传感器模块的另一端与设置在待测箱包外部的称重把手固定，且传感器模块与待测箱包之间存在间隙, 待测箱包上开有一拉伸孔洞,拉伸孔洞内穿设称重把手,所述称重把手可在拉伸孔洞内进行伸缩活动；传感器模块通过数据线与单片机模块连接、通过电源线与电源模块连接，蓝牙模块连接设备终端。

2.根据权利要求1所述的一种智能箱包称重装置，其特征在于：所述传感器模块包括上感应区域和下感应区域，上感应区域和下感应区域之间形成有空心区域，称重把手提起待测箱包后空心区域发生变形，传感器模块采集变形量信息。

3.根据权利要求1所述的一种智能箱包称重装置，其特征在于：所述设备终端设置有与蓝牙模块相匹配的蓝牙接收端，且在设备终端上设有显示数据的界面。

4.根据权利要求1所述的一种智能箱包称重装置，其特征在于：所述固定底座为盒体的其中一面，且固定底座向外围延伸形成有延伸部分，在延伸部分上设有螺孔，盒体通过螺钉穿过延伸部分上的螺孔而固定在待测箱包内部。

5.根据权利要求1所述的一种智能箱包称重装置，其特征在于：在盒体上开有一穿线孔。

6.根据权利要求1所述的一种智能箱包称重装置，其特征在于：所述可拆卸固定方式包括螺孔螺钉方式。

说明书

技术领域

本实用新型涉及无线称重互联技术领域，特别涉及一种智能箱包称重装置。

背景技术

现代生活中，随着生活水平的提高和生活节奏的加快，越来越多的人出游或出差，但是，人们在登机时常常会碰到行李超重的现象，为了出行的顺利，往往会舍弃部分财物，造成资源的浪费。虽然目前市场上有一些称重的旅行箱，但是其价格昂贵，称重装置不可拆装、不可重复使用，且适用范围狭窄，仅仅适用于旅行箱产品，对于一些工具箱、密码箱等更多种类的箱体无法适用，同时，其称重数据结果往往仅显示在旅行箱上，使用起来十分不便。

为了克服现有技术存在的缺陷，本实用新型提供一种低成本、可拆装、可反复使用、适用范围广、使用便利的智能箱包称重装置。

发明内容

本实用新型克服了上述现有技术中存在的不足，提出了一种低成本、可拆装、可反复使用、适用范围广、使用便利的智能箱包称重装置。

本实用新型的技术方案是这样实现的：

一种智能箱包称重装置，包括盒体，盒体上设有固定底座，盒体内设有电源模块、单片机模块和集成在单片机模块上的蓝牙模块，在盒体外设有传感器模块和称重把手；盒体通过固定底座固定在待测箱包内部，传感器模块的一端固定在待测箱包内部，传感器模块的另一端与设置在待测箱包外部的称重把手固定，且传感器模块与待测箱包之间存在间隙, 待测箱包上开有一拉伸孔洞,拉伸孔洞内穿设称重把手,所述称重把手可在拉伸孔洞内进行伸缩活动；传感器模块通过数据线与单片机模块连接、通过电源线与电源模块连接，蓝牙模块连接设备终端。

本实用新型主要采用三个部分，盒体（内置电源模块、单片机模块和集成在单片机模块上的蓝牙模块）、传感器模块和称重把手，盒体与传感器模块通过数据线和电源线的连接，并通过设备终端实现数据显示，其结构简单，其中蓝牙技术是一种短距离无线控制，具有低功耗、低成本的优势，更是降低了本实用新型的成本，并且具有与设备终端无线连接的智能化，读数便利，这里的设备终端包括手机、电脑等终端产品；同时，本实用新型与待测箱包之间的固定连接方式均采用可拆卸式地方式，解决了现有技术不可移植性的缺陷，提高了本产品的利用率，可以应用于更多不用种类的箱包，适用范围十分广泛，具有良好的市场前景。此外，传感器模块与待测箱包之间存在间隙，在用户提起待测箱包的时候，称重把手这端的传感器模块有活动，而其另一端没活动，此时传感器模块发生形变进而采集到重量数据。

作为优选，所述传感器模块包括上感应区域和下感应区域，上感应区域和下感应区域之间形成有空心区域，称重把手提起待测箱包后空心区域发生变形，传感器模块采集变形量信息。

其好处在于，结构简单，成本低。

作为优选，所述设备终端设置有与蓝牙模块相匹配的蓝牙接收端，且在设备终端上设有显示数据的界面。

用户可以直接在设备终端如手机上读取数据，十分智能和便利。

作为优选，所述固定底座为盒体的其中一面，且固定底座向外围延伸形成有延伸部分，在延伸部分上设有螺孔，盒体通过螺钉穿过延伸部分上的螺孔而固定在待测箱包内部。

这样的好处在于，可以简化结构，降低重量，节约成本，通过螺钉螺孔的可拆卸固定方式更为简便，解决了现有技术不可移植性的缺陷，提高了本产品的利用率，可以应用于更多不用种类的箱包，适用范围十分广泛。

作为优选，在盒体上开有一穿线孔。

用以盒体内数据线和电源线的穿出并与传感器模块连接。

作为优选，所述可拆卸固定方式包括螺孔螺钉方式。

通过螺钉螺孔的可拆卸固定方式更为简便，解决了现有技术不可移植性的缺陷，提高了本产品的利用率，可以应用于更多不用种类的箱包，适用范围十分广泛。

采用了上述技术方案的本实用新型的有益效果是：

本实用新型提出了一种低成本、可拆装、可反复使用、适用范围广、使用便利的箱包无线称重互联装置。本实用新型主要采用三个部分，盒体（内置电源模块、单片机模块和集成在单片机模块上的蓝牙模块）、传感器模块和称重把手，盒体与传感器模块通过数据线和电源线的连接，并通过设备终端实现数据显示，其结构简单，其中蓝牙技术是一种短距离无线控制，具有低功耗、低成本的优势，更是降低了本实用新型的成本，并且具有与设备终端无线连接的智能化，读数便利，这里的设备终端包括手机、电脑等终端产品；同时，本实用新型与待测箱包之间的固定连接方式均采用可拆卸式地方式，解决了现有技术不可移植性的缺陷，提高了本产品的利用率，可以应用于更多不用种类的箱包，适用范围十分广泛，具有良好的市场前景。

本实用新型具体的操作过程为，用户通过称重把手提起待测箱包后，传感器模块采集变形量信息并转化为电信号数据传送给单片机模块，单片机模块对采集到的信息进行处理，并通过蓝牙模块向设备终端发送数据，设备终端通过应用程序显示相应数据。

附图说明

图1为本实施例的盒体、电源模块、单片机模块和蓝牙模块的结构示意图；

图2为本实施例的传感器模块的结构示意图；

图3为图2传感器模块的俯视结构示意图；

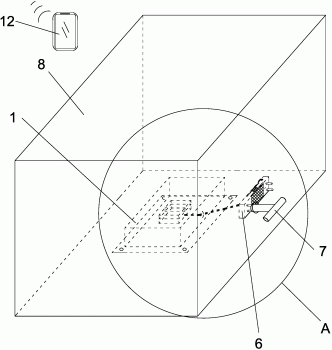

图4为本实施例的装置的整体结构示意图;

图5为图4中A的放大示意图。

图中：1盒体；2固定底座；21延伸部分；221螺孔A；3电源模块；4单片机模块；5蓝牙模块；6传感器模块；61上感应区域；62下感应区域；63空心区域；7称重把手；8待测箱包；81拉伸孔洞；9穿线孔；10数据线；11电源线；12设备终端；13间隙。

具体实施方式

需要说明的是，本实施例中涉及到方位的词“上”“下”等带有方向性的词语，是以该装置如图2的摆放状态进行描述的。

本实用新型的具体实施方式如下：

一种智能箱包称重装置，如图1-5所示，包括呈长方体的盒体1，盒体1上设有固定底座2，盒体1内设有电源模块3、单片机模块4和集成在单片机模块4上的蓝牙模块5，在盒体1外设有传感器模块6和称重把手7。

盒体1通过固定底座2固定在待测箱包8内部，传感器模块6的一端固定在待测箱包8内部，传感器模块6的另一端与设置在待测箱包8外部的称重把手7固定，且传感器模块6与待测箱包8之间存在间隙13, 待测箱包8上开有一拉伸孔洞81,拉伸孔洞81内穿设称重把手7,称重把手7可在拉伸孔洞81内进行伸缩活动，在用户提起待测箱包8的时候，称重把手7这端的传感器模块6有活动，而其另一端没活动，此时传感器模块6发生形变进而采集到重量数据。此外，这里的固定均采用螺孔螺钉的可拆卸固定方式。

为了简化结构，固定底座2为盒体1的其中一面，且固定底座2向外围延伸形成有延伸部分21，在延伸部分21上设有螺孔A221，盒体1通过螺钉穿过延伸部分21上的螺孔A221而固定在待测箱包8内部。

具体地说，在盒体1上开有一穿线孔9，穿线孔9用以将盒体1内的数据线10和电源线11穿出，传感器模块6通过数据线10与单片机模块4连接、通过电源线11与电源模块3连接，蓝牙模块5连接设备终端12，设备终端12设置有与蓝牙模块5相匹配的蓝牙接收端，且在设备终端12上设有显示数据的应用程序，本实施例的设备终端12为手机。

更进一步地说，传感器模块6包括上感应区域61和下感应区域62，上感应区域61和下感应区域62之间形成有空心区域63，称重把手7提起待测箱包8后空心区域63发生变形，传感器模块6采集变形量信息。

本实施例具体的操作过程为，用户通过称重把手7提起待测箱包8后，传感器模块6采集变形量信息并转化为电信号数据传送给单片机模块4，单片机模块4对采集到的信息进行处理，并通过蓝牙模块5向设备终端12发送数据，设备终端12通过应用程序显示相应数据。
