专利摘要

本实用新型涉及一种液氮冷量利用设备系统，包括液氮储罐、冷冻盐水储槽、汽化器、氮气储罐、管道和联通阀，其特征在于：所述液氮储罐的底部通过管道与所述冷冻盐水储槽的左侧相连接，所述冷冻盐水储槽的右侧通过管道与所述汽化器的左侧相连，所述汽化器的右侧通过管道与所述氮气储罐相连接；其优点在于：本实用新型是将液氮气化所需吸收的热量利用起来，在液氮储罐及汽化器中间增加换热盘管与冷冻盐水储槽内，液氮气化所产生的冷量利用起来，降低冷冻机组的负荷，节约电量。

权利要求

1.一种液氮冷量利用设备系统，包括液氮储罐、冷冻盐水储槽、汽化器、氮气储罐、管道和联通阀，其特征在于：所述液氮储罐的底部通过管道与所述冷冻盐水储槽的左侧相连接，所述冷冻盐水储槽的右侧通过管道与所述汽化器的左侧相连，所述汽化器的右侧通过管道与所述氮气储罐相连接。

2.根据权利要求1所述的一种液氮冷量利用设备系统，其特征在于：所述液氮储罐和冷冻盐水储槽之间的管道上设有第一联通阀，所述冷冻盐水储槽和汽化器之间同样设有第二联通阀。

3.根据权利要求1所述的一种液氮冷量利用设备系统，其特征在于：所述冷冻盐水储槽内设有换热盘管。

说明书

技术领域

本实用新型涉及液氮气化热的利用，特别是一种液氮冷量利用设备系统。

背景技术

液氮气化时需要吸收热量，且气化后的气体升温至室温左右时，也需要吸收一定的热量，传统做法是将冷量流失掉，不经过再次利用。

实用新型内容

本实用新型解决的技术问题是提供一种液氮冷量利用设备系统，将液氮气化所需吸收的热量利用起来。

为解决上述技术问题，本实用新型的技术方案为：

一种液氮冷量利用设备系统，包括液氮储罐、冷冻盐水储槽、汽化器、氮气储罐、管道和联通阀，其创新点在于：所述液氮储罐的底部通过管道与所述冷冻盐水储槽的左侧相连接，所述冷冻盐水储槽的右侧通过管道与所述汽化器的左侧相连，所述汽化器的右侧通过管道与所述氮气储罐相连接。

进一步的，所述液氮储罐和冷冻盐水储槽之间的管道上设有联通阀，所述冷冻盐水储槽和汽化器之间同样设有联通阀。

进一步的，所述冷冻盐水储槽内设有换热盘管。

本实用新型的优点在于：

本实用新型是将液氮气化所需吸收的热量利用起来，在液氮储罐及汽化器中间增加换热盘管与冷冻盐水储槽内，液氮气化所产生的冷量利用起来，降低冷冻机组的负荷，节约电量。

附图说明

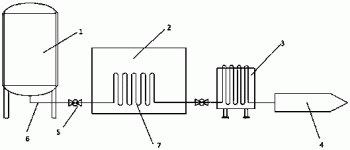

图1为本实用新型结构示意图。

具体实施方式

如图1所示，一种液氮冷量利用设备系统，包括液氮储罐1、冷冻盐水储槽2、汽化器3、氮气储罐4、联通阀5、管道6和换热盘管7；液氮储罐1的底部通过管道6与冷冻盐水储槽2的左侧相连接，冷冻盐水储槽2的右侧通过管道6与汽化器3的左侧相连，汽化器3的右侧通过管道6与氮气储罐相4连接；液氮储罐1和冷冻盐水2储槽之间的管道6上设有联通阀5，冷冻盐水储槽2和汽化器3之间同样设有联通阀5；冷冻盐水储槽内设有换热盘管7。

液氮储罐1中的液氮通过管道6进入到冷冻盐水储槽2中的换热盘管7，将液氮气化所需吸收的热量利用，同时产生冷量，然后通过气化器3将气氮输送到氮气储罐4内；联通阀5可以调节流量的大小。

以上显示和描述了本实用新型的基本原理和主要特征以及本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
