专利摘要

本实用新型公开了一种建筑用暖通节能设备，包括安装板，所述进气箱顶端固定安装有加热箱，所述加热腔室内部两侧均等距安装有电加热管，所述加热箱一侧边部连接有进水管，所述加热箱另一侧边部与进水管对应位置处连接有出水管，所述进水管与出水管内侧位于加热腔室内部中端位置处连接有加热水管，本实用新型结构科学合理，使用安全方便，通过进水管、出水管和加热水管能够加热腔室内部电加热管加热空气的过程中，利用进水管向加热水管内注入水，再利用加热腔室内部的热量来对加热水管内部的水进行加热，进而使人们可以即时使用热水，无需将热量重新利用去加热水，进而节省了热量的使用，使暖通设备更加节能环保。

权利要求

1.一种建筑用暖通节能设备，包括安装板(1)，其特征在于：所述安装板(1)一侧边板通过隔热棉固定连接有隔热板(2)，所述安装板(1)和隔热板(2)内部各顶角处均开设有安装槽孔(3)，所述隔热板(2)正面边部底端固定安装有进气箱(4)，所述进气箱(4)底端固定安装有送风管(5)，所述进气箱(4)一侧边部中端开设有嵌合槽(6)，所述嵌合槽(6)内部嵌入滑动连接有固定板(7)，所述固定板(7)两侧边部中端位于嵌合槽(6)内部位置处均粘结有密封橡胶塞条(8)，所述固定板(7)内侧中部固定安装有过滤网(9)；

所述进气箱(4)顶端固定安装有加热箱(10)，所述加热箱(10)内部开设有加热腔室(11)，所述加热腔室(11)内部两侧均等距安装有电加热管(12)，所述加热箱(10)一侧边部连接有进水管(13)，所述加热箱(10)另一侧边部与进水管(13)对应位置处连接有出水管(14)，所述进水管(13)与出水管(14)内侧位于加热腔室(11)内部中端位置处连接有加热水管(15)，所述加热腔室(11)内部底端均等距开设有进气槽(16)，所述电加热管(12)的输入端与市电的输出端电性连接。

2.根据权利要求1所述的一种建筑用暖通节能设备，其特征在于：所述嵌合槽(6)内侧中端与密封橡胶塞条(8)对应位置处开设有限位卡槽，且限位卡槽的内径与密封橡胶塞条(8)的外径相等。

3.根据权利要求1所述的一种建筑用暖通节能设备，其特征在于：所述进水管(13)与出水管(14)均通过密封法兰与加热箱(10)连接，且出水管(14)外部一侧顶端安装有截止阀。

4.根据权利要求1所述的一种建筑用暖通节能设备，其特征在于：所述加热水管(15)为一种耐热钢材质的构件。

5.根据权利要求1所述的一种建筑用暖通节能设备，其特征在于：所述加热腔室(11)内侧中部远离隔热板(2)处开设有排气槽(17)，所述排气槽(17)贯穿于加热箱(10)与引流风机(18)固定连接，所述引流风机(18)通过通气法兰(19)与加热箱(10)之间固定连接，所述引流风机(18)外侧端部连接有排气筒(20)，所述排气筒(20)一侧端部连接有连接座(21)，所述引流风机(18)的输入端与市电的输出端电性连接；

所述加热箱(10)底端固定安装有顶盖(22)。

6.根据权利要求5所述的一种建筑用暖通节能设备，其特征在于：所述连接座(21)外侧边端均安装有连接螺栓。

说明书

技术领域

本实用新型涉及建筑暖通技术领域，具体为一种建筑用暖通节能设备。

背景技术

随着现在建筑面积的不断增大，使人们对建筑暖通的要求也不断提高，暖通是建筑的一个组成部分，在学科分类中的全称为供热供燃气通风及空调工程，包括：采暖、通风和空气调节这三个方面，从功能上说也是未来家庭必不可缺的一部分，而现有的建筑暖通主要提倡的还是其在实际使用过程中的节能性；

目前市场上现有的暖通设备由于在实际使用过程中，利用加热设备来对其内部进入的空气进行干烧加热，进而来产生热量，以便于人们对热量进行利用，而在加热过程中，均不具备加热水的功能，进而使人们在使用热水时需要将热量重新利用去加热水，如此便造成热量的浪费，进而不利于暖通设备的节能使用。

实用新型内容

本实用新型提供一种建筑用暖通节能设备，可以有效解决上述背景技术中提出的目前市场上现有的暖通设备由于在实际使用过程中，利用加热设备来对其内部进入的空气进行干烧加热，进而来产生热量，以便于人们对热量进行利用，而在加热过程中，均不具备加热水的功能，进而使人们在使用热水时需要将热量重新利用去加热水，如此便造成热量的浪费，进而不利于暖通设备的节能使用的问题。

为实现上述目的，本实用新型提供如下技术方案：一种建筑用暖通节能设备，包括安装板，所述安装板一侧边板通过隔热棉固定连接有隔热板，所述安装板和隔热板内部各顶角处均开设有安装槽孔，所述隔热板正面边部底端固定安装有进气箱，所述进气箱底端固定安装有送风管，所述进气箱一侧边部中端开设有嵌合槽，所述嵌合槽内部嵌入滑动连接有固定板，所述固定板两侧边部中端位于嵌合槽内部位置处均粘结有密封橡胶塞条，所述固定板内侧中部固定安装有过滤网；

所述进气箱顶端固定安装有加热箱，所述加热箱内部开设有加热腔室，所述加热腔室内部两侧均等距安装有电加热管，所述加热箱一侧边部连接有进水管，所述加热箱另一侧边部与进水管对应位置处连接有出水管，所述进水管与出水管内侧位于加热腔室内部中端位置处连接有加热水管，所述加热腔室内部底端均等距开设有进气槽，所述电加热管的输入端与市电的输出端电性连接。

优选的，所述嵌合槽内侧中端与密封橡胶塞条对应位置处开设有限位卡槽，且限位卡槽的内径与密封橡胶塞条的外径相等。

优选的，所述进水管与出水管均通过密封法兰与加热箱连接，且出水管外部一侧顶端安装有截止阀。

优选的，所述加热水管为一种耐热钢材质的构件。

所述加热腔室内侧中部远离隔热板处开设有排气槽，所述排气槽贯穿于加热箱与引流风机固定连接，所述引流风机通过通气法兰与加热箱之间固定连接，所述引流风机外侧端部连接有排气筒，所述排气筒一侧端部连接有连接座，所述引流风机的输入端与市电的输出端电性连接；

所述加热箱底端固定安装有顶盖。

优选的，所述连接座外侧边端均安装有连接螺栓。

与现有技术相比，本实用新型的有益效果：本实用新型结构科学合理，使用安全方便：

1、通过进水管、出水管和加热水管能够加热腔室内部电加热管加热空气的过程中，利用进水管向加热水管内注入水，再利用加热腔室内部的热量来对加热水管内部的水进行加热，进而使人们可以即时使用热水，无需将热量重新利用去加热水，进而节省了热量的使用，使暖通设备更加节能环保。

2、通过嵌合槽、固定板、密封橡胶塞条和过滤网能够将送风管内部进入的气体进行过滤，进而避免气体内部掺杂污物直接进入到加热腔室内，同时利用嵌合槽和固定板的活动连接便于人们对过滤网表面滤除的污物进行清理，操作便捷，使用方便。

3、通过排气槽、引流风机、通气法兰、排气筒和连接座便于将热量气体及时的输送至外界的连接管件内，同时利用引流风机来加速热量气体的输送速度，进而避免热量在输送过程中产生损耗。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。

在附图中：

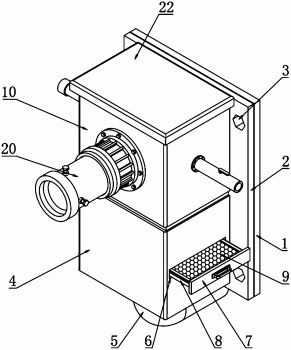

图1是本实用新型的结构示意图；

图2是本实用新型排气筒的安装结构示意图；

图3是本实用新型加热箱的剖视图；

图中标号：1、安装板；2、隔热板；3、安装槽孔；4、进气箱；5、送风管；6、嵌合槽；7、固定板；8、密封橡胶塞条；9、过滤网；10、加热箱；11、加热腔室；12、电加热管；13、进水管；14、出水管；15、加热水管；16、进气槽；17、排气槽；18、引流风机；19、通气法兰；20、排气筒；21、连接座；22、顶盖。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例：如图1-3所示，本实用新型提供一种技术方案，一种建筑用暖通节能设备，包括安装板1，安装板1一侧边板通过隔热棉固定连接有隔热板2，安装板1和隔热板2内部各顶角处均开设有安装槽孔3，隔热板2正面边部底端固定安装有进气箱4，进气箱4底端固定安装有送风管5，进气箱4一侧边部中端开设有嵌合槽6，嵌合槽6内部嵌入滑动连接有固定板7，固定板7两侧边部中端位于嵌合槽6内部位置处均粘结有密封橡胶塞条8，嵌合槽6内侧中端与密封橡胶塞条8对应位置处开设有限位卡槽，且限位卡槽的内径与密封橡胶塞条8的外径相等，便于密封橡胶塞条8与嵌合槽6之间进行紧密卡接，以此来保证固定板7与嵌合槽6在连接后具备更高的气密性，固定板7内侧中部固定安装有过滤网9。

进气箱4顶端固定安装有加热箱10，加热箱10内部开设有加热腔室11，加热腔室11内部两侧均等距安装有电加热管12，加热箱10一侧边部连接有进水管13，加热箱10另一侧边部与进水管13对应位置处连接有出水管14，进水管13与出水管14均通过密封法兰与加热箱10连接，且出水管14外部一侧顶端安装有截止阀，便于进水管13与出水管14与加热箱10之间的连接，同时便于对出水管14的开启和关闭进行控制，进水管13与出水管14内侧位于加热腔室11内部中端位置处连接有加热水管15，加热水管15为一种耐热钢材质的构件，使加热水管15具备更高的耐热能力，提高加热水管15的使用寿命，加热腔室11内部底端均等距开设有进气槽16，电加热管12的输入端与市电的输出端电性连接。

加热腔室11内侧中部远离隔热板2处开设有排气槽17，排气槽17贯穿于加热箱10与引流风机18固定连接，引流风机18通过通气法兰19与加热箱10之间固定连接，引流风机18外侧端部连接有排气筒20，排气筒20一侧端部连接有连接座21，连接座21外侧边端均安装有连接螺栓，便于排气筒20通过连接座21与外界的连接管件之间进行快速的固定连接，引流风机18的输入端与市电的输出端电性连接。

加热箱10底端固定安装有顶盖22。

本实用新型的工作原理及使用流程：该建筑用暖通节能设备在实际使用前的安装过程中，首先将安装板1和隔热板2通过安装槽孔3与建筑墙体之间进行固定连接，利用隔热板2能够避免热量直接传递到安装板1和建筑墙体内，进而避免热量过高对建筑墙体造成损坏，然后再将进气箱4底端的送风管5插入到建筑墙体内，并将送风管5与外界的气体管道之间进行连接，同时将排气筒20通过其一端的连接座21与外界的热量管道之间进行固定连接；

在实际运行过程中，当外界的气体通过送风管5进入到进气箱4内后，通过固定板7内部的过滤网9能够对进气箱4内部的气体进行过滤处理，进而来滤除气体内部掺杂的污物，以此避免污物对后续加热后的气体造成污染，同时固定板7通过密封橡胶塞条8与嵌合槽6之间进行活动连接，进而使人们对过滤网9表面的污物进行清理时变得更加方便，当外界的气体经过过滤后，此时过滤后的气体便会后进气槽16均匀的进入到加热箱10内部的加热腔室11内；

当气体进入到加热腔室11内后，启动加热腔室11内部的电加热管12，电加热管12的型号为YY-JRG4，通过电加热管12来对进入的气体进行干烧升温，以此来使气体形成热量气体，当气体被加热升温后，此时启动引流风机18，引流风机18的型号为SE-A200，通过引流风机18来将加热腔室11内部的热量气体抽送到排气筒20内，再由排气筒20来将热量气体进一步输送至外界的热量管道内；

当人们需要使用热水时，将进水管13与外界水管进行连接，通过进水管13将外界的水输送至加热水管15内，而由于加热水管15位于加热腔室11的内部，因此利用加热腔室11内部的热量即可对加热水管15以及其内部的水进行加热，再由出水管14来将热量排出，即可使人们即时使用到热量，以此无需将热量气体重新去利用加热水，进而使热水可以更加快速的形成，节省了热量的浪费，进而使暖通设备更加节能环保。

最后应说明的是：以上所述仅为本实用新型的优选实例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
