专利摘要

本实用新型涉及鼠标垫领域，公开了一种刺绣鼠标垫，包括依次设置的第一面层、第一垫层、第二垫层和第二面层。第一面层采用柔性布料制成，第一垫层采用弹性塑胶制成，第二垫层采用硬质塑胶制成，第二面层采用硬质布料制成。第一面层的边缘和第二面层的边缘通过第一绣线缝合，第一绣线在第一面层和第二面层上围合成装饰区，装饰区内第一面层、第一垫层、第二垫层和第二面层通过第二绣线缝合，第二绣线在装饰区内形成装饰图案，第二绣线在第二面层的一侧串设有第一防滑串珠。本实用新型鼠标垫整体性好不易变形鼓包且具有两种装饰效果。

权利要求

1.一种刺绣鼠标垫，其特征在于：包括依次设置的第一面层、第一垫层、第二垫层和第二面层；

所述第一面层采用柔性布料制成，所述第一垫层采用弹性塑胶制成，所述第二垫层采用硬质塑胶制成，所述第二面层采用硬质布料制成；

所述第一面层的边缘和第二面层的边缘通过第一绣线缝合，所述第一绣线在第一面层和第二面层上围合成装饰区，所述装饰区内所述第一面层、第一垫层、第二垫层和第二面层通过第二绣线缝合，所述第二绣线在装饰区内形成装饰图案，所述第二绣线在第二面层的一侧串设有第一防滑串珠。

2.如权利要求1所述的刺绣鼠标垫，其特征在于，所述第一垫层、第二垫层的形状和大小相同，所述第一垫层和第二垫层重叠设置，所述第一面层的边缘超出第一垫层，所述第二面层的边缘超出第二垫层。

3.如权利要求2所述的刺绣鼠标垫，其特征在于，所述第一面层、第一垫层的边缘、第二垫层的边缘和第二面层通过第三绣线缝合，所述第三绣线在第二面层的一侧串设有第二防滑串珠，所述第三绣线在第一面层和第二面层上围合成所述装饰区。

4.如权利要求1至3中任一项所述的刺绣鼠标垫，其特征在于，所述第一面层、第一垫层、第二垫层和第二面层之间相互粘接。

5.如权利要求1至3中任一项所述的刺绣鼠标垫，其特征在于，所述第一面层采用麻纱或丝绸，所述第二面层采用粗麻或无纺布。

6.如权利要求1至3中任一项所述的刺绣鼠标垫，其特征在于，靠近所述第二面层的第二绣线上每隔1-2cm串设一枚第一防滑串珠。

7.如权利要求1至3中任一项所述的刺绣鼠标垫，其特征在于，所述装饰图案呈花卉状。

8.如权利要求1至3中任一项所述的刺绣鼠标垫，其特征在于，所述第二绣线的刺绣工艺采用乱针绣。

说明书

技术领域

本实用新型涉及鼠标垫领域，具体而言，涉及一种刺绣鼠标垫。

背景技术

随着电脑的不断发展，鼠标作为标准的输入设备是必不可少的，鼠标垫作为鼠标的配套装置，起到增强鼠标精准定位、保护桌面和装饰桌面的作用。

授权公告号为CN2826522Y的中国实用新型专利，公开了一种新型鼠标垫，包括弹性垫体，弹性垫体上面粘合有装饰层，弹性垫体底面设有防滑层，装饰层是织锦缎丝绸面料，其上设有刺绣图案，在防滑的同时具有一定的装饰作用，然而该鼠标垫存在以下问题：①装饰层易脱离弹性垫层形成鼓包影响鼠标移动；②只有一面具有装饰功能，装饰效果单一。

实用新型内容

本实用新型的目的在于提供一种刺绣鼠标垫，其整体性好不易变形鼓包且具有两种装饰效果。

本实用新型的实施例是这样实现的：

一种刺绣鼠标垫，包括依次设置的第一面层、第一垫层、第二垫层和第二面层。

第一面层采用柔性布料制成，第一垫层采用弹性塑胶制成，第二垫层采用硬质塑胶制成，第二面层采用硬质布料制成。

第一面层的边缘和第二面层的边缘通过第一绣线缝合，第一绣线在第一面层和第二面层上围合成装饰区，装饰区内第一面层、第一垫层、第二垫层和第二面层通过第二绣线缝合，第二绣线在装饰区内形成装饰图案，第二绣线在第二面层的一侧串设有第一防滑串珠。

进一步地，第一垫层、第二垫层的形状和大小相同，第一垫层和第二垫层重叠设置，第一面层的边缘超出第一垫层，第二面层的边缘超出第二垫层。

进一步地，第一面层、第一垫层的边缘、第二垫层的边缘和第二面层通过第三绣线缝合，第三绣线在第二面层的一侧串设有第二防滑串珠，第三绣线在第一面层和第二面层上围合成装饰区。

进一步地，第一面层、第一垫层、第二垫层和第二面层之间相互粘接。

进一步地，第一面层采用麻纱或丝绸，第二面层采用粗麻或无纺布。

进一步地，靠近第二面层的第二绣线上每隔1-2cm串设一枚第一防滑串珠。

进一步地，装饰图案呈花卉状。

进一步地，第二绣线的刺绣工艺采用乱针绣。

本实用新型的有益效果是：

本实用新型的目的在于提供一种刺绣鼠标垫，其利用刺绣工艺将鼠标垫各层缝合，使得鼠标垫整体性好不易变形鼓包，并通过在第二面层串设防滑串珠，使得鼠标垫防滑且具有两种装饰效果。

附图说明

为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

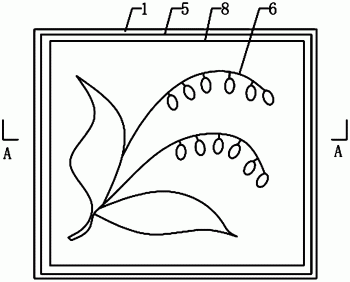

图1为本实用新型实施例1提供的刺绣鼠标垫的正视图；

图2为本实用新型实施例1提供的刺绣鼠标垫的后视图；

图3为本实用新型实施例图1中A-A的剖视图(除第一防滑串珠和第二防滑串珠)。

图标：1-第一面层，2-第一垫层，3-第二垫层，4-第二面层，5-第一绣线，6-第二绣线，7-第一防滑串珠，8-第三绣线，9-第二防滑串珠。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。通常在此处附图中描述和示出的本实用新型实施例的组件可以以各种不同的配置来布置和设计。

因此，以下对在附图中提供的本实用新型的实施例的详细描述并非旨在限制要求保护的本实用新型的范围，而是仅仅表示本实用新型的选定实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

应注意到：相似的标号和字母在下面的附图中表示类似项，因此，一旦某一项在一个附图中被定义，则在随后的附图中不需要对其进行进一步定义和解释。

术语“第一”、“第二”、“第三”等仅用于区分描述，而不能理解为指示或暗示相对重要性。

实施例1

请参照图1、图2，本实施例提供一种刺绣鼠标垫，包括依次设置的第一面层1、第一垫层2、第二垫层3和第二面层4。第一面层1采用柔性布料如麻纱或丝绸制成，第一垫层2采用弹性塑胶制成，第二垫层3采用硬质塑胶制成，第二面层4采用硬质布料如粗麻或无纺布制成。第一面层1的边缘和第二面层4的边缘通过第一绣线5缝合，第一绣线5在第一面层1和第二面层4上围合成装饰区，装饰区内第一面层1、第一垫层2、第二垫层3和第二面层4通过第二绣线6缝合，第二绣线6在装饰区内形成装饰图案，本实施例中，装饰图形呈花卉状。第二绣线6在第二面层4的一侧串设有第一防滑串珠7，第一防滑串珠7采用弹性橡胶等防滑材料制成，具体地，靠近第二面层4的第二绣线6上每隔1-2cm串设一枚第一防滑串珠7。本实施例中，第一面层1、第一垫层2、第二垫层3和第二面层4之间相互粘接，由于采用刺绣工艺起到缝合作用，在本实用新型的其它实施例中，各层之间也可以不相互粘接。

采用上述结构，第一面层1、第一垫层2、第二垫层3和第二面层4采用刺绣工艺缝合，相较于传统的胶粘工艺，鼠标垫整体性好不易变形鼓包，第一面层1和第二面层4装饰区内均有装置图案，并通过在第二面层4串设防滑串珠，使得鼠标垫防滑且具有两种装饰效果：①第一面层1纯刺绣装饰效果；②第二面层4刺绣+串珠装饰效果(鼠标垫未使用时可将第二面层4朝上放置)。由于第一面层1采用柔性布料，第一垫层2采用弹性塑胶，第二绣线6能够在第一面层1侧略微下陷，使第二绣线6不凸出于第一面层1，便于鼠标滑动流畅。由于第二面层4采用硬质布料，第二垫层3采用硬质塑胶，第二绣线6和防滑串珠在第二面层4侧无法下陷，使防滑串珠凸出于第二面层4，保证防滑串珠与桌面的接触面积，从而保障防滑效果。

请参照图3，本实施例中，第一垫层2、第二垫层3的形状和大小相同，第一垫层2和第二垫层3重叠设置，第一面层1的边缘超出第一垫层2，第二面层4的边缘超出第二垫层3，第一面层1和第二面层4缝合时将第一垫层2和第二垫层3围合起来，第一垫层2和第二垫层3不外露，避免鼠标垫边缘产生“毛躁”的效果。

同时，第一面层1、第一垫层2的边缘、第二垫层3的边缘和第二面层4通过第三绣线8缝合，第三绣线8在第二面层4的一侧串设有第二防滑串珠9，第一防滑串珠7采用弹性橡胶等防滑材料制成，具体地，靠近第二面层4的第三绣线8上每隔1-2cm串设一枚第一防滑串珠7，第三绣线8在第一面层1和第二面层4上围合成前述装饰区，利用第三绣线8将各层缝合，能够进一步增加鼠标垫的整体性减少变形鼓包现象，同时增加一圈防滑区域进一步改善防滑效果。

另外，第二绣线6的刺绣工艺采用乱针绣，采用长短交叉线条，分层加色手法来表现画面的特点，其针法活泼、线条流畅、色彩丰富、层次感强、风格独特，具有较强的装饰效果。

以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
