专利摘要

本实用新型提供一种OCA光学胶，包括：重离型膜；复合在所述重离型膜上的第一软胶层；复合在所述第一软胶层上硬胶层；复合在所述硬胶层上的第二软胶层；复合在所述第二软胶层上的轻离型膜；所述硬胶层为抗蓝光硬胶层。与现有技术相比，本实用新型提供的OCA光学胶以抗蓝光硬胶层为主要功能层，通过将多层胶层复合叠加，在保证各胶层固化完全的基础上，使得到的OCA光学胶具有较好的抗蓝光效果。实验结果表明，本实用新型提供的OCA光学胶可以屏蔽27％以上的短波蓝光，且产品的固化程度为100％。

权利要求

1.一种OCA光学胶，包括：

重离型膜；

复合在所述重离型膜上的第一软胶层；

复合在所述第一软胶层上硬胶层；

复合在所述硬胶层上的第二软胶层；

复合在所述第二软胶层上的轻离型膜；

所述硬胶层为抗蓝光硬胶层。

2.根据权利要求1所述的OCA光学胶，其特征在于，所述第一软胶层和第二软胶层中至少有一层为抗蓝光软胶层。

3.根据权利要求1所述的OCA光学胶，其特征在于，所述硬胶层的厚度为50μm～100μm，邵氏硬度为30D～40D。

4.根据权利要求1所述的OCA光学胶，其特征在于，所述第一软胶层的厚度为50μm～100μm，邵氏硬度为15D～25D。

5.根据权利要求1所述的OCA光学胶，其特征在于，所述第二软胶层的厚度为50μm～100μm，邵氏硬度为15D～25D。

6.根据权利要求1所述的OCA光学胶，其特征在于，所述重离型膜的厚度为50μm～125μm，离型力为30g/f～100g/f。

7.根据权利要求1所述的OCA光学胶，其特征在于，所述轻离型膜的厚度为25μm～75μm，离型力为2g/f～20g/f。

说明书

技术领域

本实用新型涉及胶粘材料技术领域，更具体地说，是涉及一种OCA光学胶。

背景技术

OCA光学胶是一种具有光学透明的无基材特种双面胶，用于胶结透明光学元件，具有无色透明、光透过率在90％以上、胶结强度良好，可在室温或中温下固化，且有固化收缩小等特点，是重要触摸屏的原材料之一。

目前，市场上的OCA光学胶是将OCA光学胶水做成无基材，然后在上、下表面各贴合一层离型膜，主要使用在手机屏幕内，用来粘合ITO薄膜及ITO薄膜和塑料铭板。随着电子科技的迅猛发展，手机、电脑等电子产品成为人们生活的必需品，人们每天需要花费大量时间来面对这些电子产品；然而这些电子产品(如手机)的光源中含有大量对人体伤害非常大的蓝光，其可以穿透晶状体到达视网膜，使视网膜色素的上皮细胞衰亡，导致光敏感细胞缺失养分，从而引起不可逆的视力损伤，并且蓝光在遇到空气中的细小粒子时散射几率较高，容易产生眩光，此外，蓝光还会刺激大脑，抑制褪黑素分泌并提高肾上腺皮质素的生成，从而破坏激素分泌平衡直接影响睡眠质量。

现有技术虽然能够通过在OCA光学胶水中添加抗蓝光物质，以实现过滤光源中的蓝光，但是，OCA光学胶在生产中一般采用光固化成型，由于胶层厚度较大，在生产中往往存在固化不完全的问题，从而使添加的抗蓝光物质不仅不能实现较好的抗蓝光效果，还会进一步影响产品本身具有的良好性能，从而重制约了OCA光学胶的生产良率。

实用新型内容

有鉴于此，本实用新型的目的在于提供一种OCA光学胶，本实用新型提供的OCA光学胶固化程度高且具有较好的抗蓝光效果。

本实用新型提供一种OCA光学胶，包括：

重离型膜；

复合在所述重离型膜上的第一软胶层；

复合在所述第一软胶层上硬胶层；

复合在所述硬胶层上的第二软胶层；

复合在所述第二软胶层上的轻离型膜；

所述硬胶层为抗蓝光硬胶层。

优选的，所述第一软胶层和第二软胶层中至少有一层为抗蓝光软胶层。

优选的，所述硬胶层的厚度为50μm～100μm，邵氏硬度为30D～40D。

优选的，所述第一软胶层的厚度为50μm～100μm，邵氏硬度为15D～25D。

优选的，所述第二软胶层的厚度为50μm～100μm，邵氏硬度为15D～25D。

优选的，所述重离型膜的厚度为50μm～125μm，离型力为30g/f～100g/f。

优选的，所述轻离型膜的厚度为25μm～75μm，离型力为2g/f～20g/f。

本实用新型提供一种OCA光学胶，包括：重离型膜；复合在所述重离型膜上的第一软胶层；复合在所述第一软胶层上硬胶层；复合在所述硬胶层上的第二软胶层；复合在所述第二软胶层上的轻离型膜；所述硬胶层为抗蓝光硬胶层。与现有技术相比，本实用新型提供的OCA光学胶以抗蓝光硬胶层为主要功能层，通过将多层胶层复合叠加，在保证各胶层固化完全的基础上，使得到的OCA光学胶具有较好的抗蓝光效果。实验结果表明，本实用新型提供的OCA光学胶可以屏蔽27％以上的短波蓝光，且产品的固化程度为100％。

附图说明

图1为本实用新型提供的OCA光学胶的结构示意图。

具体实施方式

下面将结合本实用新型实施例，对本实用新型的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型提供一种OCA光学胶，包括：

重离型膜；

复合在所述重离型膜上的第一软胶层；

复合在所述第一软胶层上硬胶层；

复合在所述硬胶层上的第二软胶层；

复合在所述第二软胶层上的轻离型膜；

所述硬胶层为抗蓝光硬胶层。

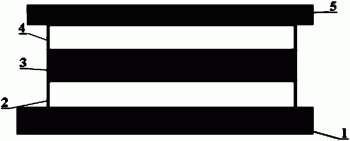

请参阅图1，图1为本实用新型提供的OCA光学胶的结构示意图，其中，1为重离型膜，2为第一软胶层，3为硬胶层，4为第二软胶层，5为轻离型膜。

在本实用新型中，所述重离型膜的基材优选为PET、PVC、PC、PE、PP或OPP，更优选为PET；本实用新型对所述重离型膜的来源没有特殊限制，采用本领域技术人员熟知的上述基材为PET、PVC、PC、PE、PP或OPP的重离型膜的市售商品即可。在本实用新型中，所述重离型膜的厚度优选为50μm～125μm，更优选为100μm；所述重离型膜的离型力优选为30g/f～100g/f，更优选为30g/f。

在本实用新型中，所述第一软胶层复合在所述重离型膜上。在本实用新型中，所述第一软胶层由软胶层胶水固化而成，所述软胶层胶水优选为包括树脂、UV光引发剂和偶联剂的OCA光学胶水。在本实用新型中，所述制备第一软胶层的OCA光学胶水中的树脂优选为丙烯酸类树脂、聚氨酯类树脂和环氧聚酯类树脂中的一种或多种，更优选为丙烯酸类树脂；上述OCA光学胶水中的树脂、UV光引发剂和偶联剂的质量比优选为(80～95)：(1～15)：(2～10)，更优选为(84～91)：(2.5～5.5)：6.5。本实用新型对所述制备第一软胶层的OCA光学胶水的来源没有特殊限制，采用本领域技术人员熟知的市售商品即可。

在本实用新型中，所述制备第一软胶层的OCA光学胶水优选还包括抗蓝光物质；上述OCA光学胶水中的抗蓝光物质优选为水杨酸酯类、苯酮类、苯并三唑类、取代丙烯腈类、三嗪类和受阻胺类中的一种或多种，更优选为水杨酸酯类；上述OCA光学胶水中的树脂、UV光引发剂、偶联剂和抗蓝光物质的质量比优选为(80～95)：(1～15)：(2～10)：(0.05～5)，更优选为(84～90)：(2.5～5.5)：6.5：(1～4)。在本实用新型中，上述添加有抗蓝光物质的OCA光学胶水固化得到的软胶层为抗蓝光软胶层。本实用新型对上述添加有抗蓝光物质的OCA光学胶水的来源没有特殊限制，采用本领域技术人员熟知的市售商品即可。

在本实用新型中，所述第一软胶层的厚度优选为50μm～100μm，更优选为70μm；所述第一软胶层的邵氏硬度优选为15D～25D，更优选为18.5D～22.8D。

在本实用新型中，所述硬胶层复合在所述第一软胶层上。在本实用新型中，所述硬胶层由硬胶层胶水固化而成，所述硬胶层胶水优选为包括树脂、硬化剂、UV光引发剂、偶联剂和抗蓝光物质的OCA光学胶水。在本实用新型中，所述制备硬胶层的OCA光学胶水中的树脂优选为丙烯酸类树脂、聚氨酯类树脂和环氧聚酯类树脂中的一种或多种，更优选为丙烯酸类树脂；上述OCA光学胶水中的抗蓝光物质优选为水杨酸酯类、苯酮类、苯并三唑类、取代丙烯腈类、三嗪类和受阻胺类中的一种或多种，更优选为水杨酸酯类；上述OCA光学胶水中的树脂、硬化剂、UV光引发剂、偶联剂和抗蓝光物质的质量比优选为(80～90)：(5～20)：(1～15)：(2～10)：(0.05～5)，更优选为80：10：2.5：6.5：1。在本实用新型中，上述添加有抗蓝光物质的OCA光学胶水固化得到的硬胶层为抗蓝光硬胶层。本实用新型对所述制备硬胶层的OCA光学胶水的来源没有特殊限制，采用本领域技术人员熟知的市售商品即可。

在本实用新型中，所述硬胶层的厚度优选为50μm～100μm，更优选为70μm；所述硬胶层的邵氏硬度优选为30D～40D，更优选为31.3D～35.2D。

在本实用新型中，所述第二软胶层复合在所述硬胶层上。在本实用新型中，所述第二软胶层由软胶层胶水固化而成，所述软胶层胶水优选为包括树脂、UV光引发剂和偶联剂的OCA光学胶水。在本实用新型中，所述制备第二软胶层的OCA光学胶水中的树脂优选为丙烯酸类树脂、聚氨酯类树脂和环氧聚酯类树脂中的一种或多种，更优选为丙烯酸类树脂；上述OCA光学胶水中的树脂、UV光引发剂和偶联剂的质量比优选为(80～95)：(1～15)：(2～10)，更优选为(84～91)：(2.5～5.5)：6.5。本实用新型对所述制备第二软胶层的OCA光学胶水的来源没有特殊限制，采用本领域技术人员熟知的市售商品即可。

在本实用新型中，所述制备第二软胶层的OCA光学胶水优选还包括抗蓝光物质；上述OCA光学胶水中的抗蓝光物质优选为水杨酸酯类、苯酮类、苯并三唑类、取代丙烯腈类、三嗪类和受阻胺类中的一种或多种，更优选为水杨酸酯类；上述OCA光学胶水中的树脂、UV光引发剂、偶联剂和抗蓝光物质的质量比优选为(80～95)：(1～15)：(2～10)：(0.05～5)，更优选为(84～90)：(2.5～5.5)：6.5：(1～4)。在本实用新型中，上述添加有抗蓝光物质的OCA光学胶水固化得到的软胶层为抗蓝光软胶层。本实用新型对上述添加有抗蓝光物质的OCA光学胶水的来源没有特殊限制，采用本领域技术人员熟知的市售商品即可。

在本实用新型中，所述第二软胶层的厚度优选为50μm～100μm，更优选为70μm；所述第二软胶层的邵氏硬度优选为15D～25D，更优选为18.5D～22.8D。

在本实用新型中，所述第一软胶层和第二软胶层中优选至少有一层为抗蓝光软胶层。在本实用新型一个优选的实施例中，所述第一软胶层和第二软胶层中只有第二软胶层为抗蓝光软胶层；在本实用新型另一个优选的实施例中，所述第一软胶层和第二软胶层均为抗蓝光软胶层。

在本实用新型中，所述轻离型膜复合在所述第二软胶层上。在本实用新型中，所述轻离型膜的基材优选为PET、PVC、PC、PE、PP或OPP，更优选为PET；本实用新型对所述轻离型膜的来源没有特殊限制，采用本领域技术人员熟知的上述基材为PET、PVC、PC、PE、PP或OPP的轻离型膜的市售商品即可。在本实用新型中，所述轻离型膜的厚度优选为25μm～75μm，更优选为30μm～50μm；所述轻离型膜的离型力优选为2g/f～20g/f，更优选为5g/f～10g/f。

本实用新型还提供了一种OCA光学胶的制备方法，包括以下步骤：

a)在重离型膜上涂布第一软胶层胶水，依次经汞灯固化和金属卤素灯固化，得到第一软胶层；

b)在第一轻离型膜上涂布硬胶层胶水，依次经汞灯固化和金属卤素灯固化，得到硬胶层；所述硬胶层胶水中添加有抗蓝光物质；

c)在第二轻离型膜上涂布第二软胶层胶水，依次经汞灯固化和金属卤素灯固化，得到第二软胶层；

d)将步骤b)得到的硬胶层贴合在步骤a)得到的第一软胶层上，再将步骤c)得到的第二软胶层贴合在去除第一轻离型膜后形成的硬胶层表面，得到OCA光学胶；

所述步骤a)、b)和c)没有顺序限制。

本实用新型在重离型膜上涂布第一软胶层胶水，依次经汞灯固化和金属卤素灯固化，得到第一软胶层。在本实用新型中，所述重离型膜的基材优选为PET、PVC、PC、PE、PP或OPP，更优选为PET；本实用新型对所述重离型膜的来源没有特殊限制，采用本领域技术人员熟知的上述基材为PET、PVC、PC、PE、PP或OPP的重离型膜的市售商品即可。在本实用新型中，所述重离型膜的厚度优选为50μm～125μm，更优选为100μm；所述重离型膜的离型力优选为30g/f～100g/f，更优选为30g/f。

在本实用新型中，所述第一软胶层胶水优选为包括树脂、UV光引发剂和偶联剂的OCA光学胶水。在本实用新型中，所述第一软胶层胶水中的树脂优选为丙烯酸类树脂、聚氨酯类树脂和环氧聚酯类树脂中的一种或多种，更优选为丙烯酸类树脂；所述第一软胶层胶水中的树脂、UV光引发剂和偶联剂的质量比优选为(80～95)：(1～15)：(2～10)，更优选为(84～91)：(2.5～5.5)：6.5。本实用新型对所述第一软胶层胶水的来源没有特殊限制，采用本领域技术人员熟知的市售商品即可。

在本实用新型中，所述第一软胶层胶水优选还包括抗蓝光物质；所述第一软胶层胶水中的抗蓝光物质优选为水杨酸酯类、苯酮类、苯并三唑类、取代丙烯腈类、三嗪类和受阻胺类中的一种或多种，更优选为水杨酸酯类；所述第一软胶层胶水中的树脂、UV光引发剂、偶联剂和抗蓝光物质的质量比优选为(80～95)：(1～15)：(2～10)：(0.05～5)，更优选为(84～90)：(2.5～5.5)：6.5：(1～4)。本实用新型对上述添加有抗蓝光物质的第一软胶层胶水的来源没有特殊限制，采用本领域技术人员熟知的市售商品即可。

本实用新型对所述涂布的方式没有特殊限制，采用本领域技术人员熟知的刮刀涂布的技术方案即可。

在本实用新型中，所述汞灯固化在汞灯固化段中进行。在本实用新型中，所述汞灯固化段中的汞灯个数优选为6个～20个；相邻汞灯以待固化膜的膜面为平面上下交错排列，即：第一个汞灯在待固化膜的膜面的上方，第二个汞灯在待固化膜的膜面的下方，第三个汞灯在待固化膜的膜面的上方，第三个汞灯在待固化膜的膜面的下方，以此类推；并且，相邻汞灯的水平距离优选为20cm～80cm；各汞灯与待固化膜的膜面的垂直距离优选为2cm～20cm。在本实用新型中，由于汞灯固化段中的汞灯照射能够在一定范围内实现，因此，汞灯固化段的长度包括首尾汞灯延长出的一个相邻汞灯的水平距离，即：汞灯个数为6个时，汞灯固化段的长度为6个相邻汞灯的水平距离；汞灯个数为20个时，汞灯固化段的长度为20个相邻汞灯的水平距离。

在本实用新型中，所述汞灯固化的汞灯功率优选为60W～120W；所述汞灯固化的时间为20s～240s，更优选为60s～72s。

在本实用新型中，所述金属卤素灯固化在金属卤素灯固化段中进行。在本实用新型中，所述金属卤素灯固化段中的金属卤素灯个数优选为2个～8个；相邻金属卤素灯以待固化膜的膜面为平面上下交错排列，即：第一个金属卤素灯在待固化膜的膜面的上方，第二个金属卤素灯在待固化膜的膜面的下方，第三个金属卤素灯在待固化膜的膜面的上方，第三个金属卤素灯在待固化膜的膜面的下方，以此类推；并且，相邻金属卤素灯的水平距离优选为20cm～80cm；各金属卤素灯与待固化膜的膜面的垂直距离优选为2cm～20cm。在本实用新型中，由于金属卤素灯固化段中的金属卤素灯照射能够在一定范围内实现，因此，金属卤素灯固化段的长度包括首尾金属卤素灯延长出的一个相邻金属卤素灯的水平距离，即：金属卤素灯个数为2个时，金属卤素灯固化段的长度为2个相邻金属卤素灯的水平距离；金属卤素灯个数为8个时，金属卤素灯固化段的长度为8个相邻金属卤素灯的水平距离。

在本实用新型中，所述金属卤素灯固化的波长优选为350nm～450nm；所述金属卤素灯固化的时间为20s～120s，更优选为24s。

在本实用新型中，所述汞灯固化段与所述金属卤素灯固化段相连，能够保证待固化膜以一定移动速度依次经过上述汞灯固化段和金属卤素灯固化段，完成固化过程。

得到第一软胶层后，本实用新型在得到的第一软胶层上覆上一层轻离型膜待用。在本实用新型中，所述轻离型膜的基材优选为PET、PVC、PC、PE、PP或OPP，更优选为PET；本实用新型对所述轻离型膜的来源没有特殊限制，采用本领域技术人员熟知的上述基材为PET、PVC、PC、PE、PP或OPP的轻离型膜的市售商品即可。在本实用新型中，所述轻离型膜的厚度优选为25μm～75μm，更优选为30μm～50μm；所述轻离型膜的离型力优选为2g/f～20g/f，更优选为5g/f～10g/f。

同时，本实用新型在第一轻离型膜上涂布硬胶层胶水，依次经汞灯固化和金属卤素灯固化，得到硬胶层。在本实用新型中，所述第一轻离型膜与上述技术方案中所述的轻离型膜相同，在此不再赘述。

在本实用新型中，所述硬胶层胶水中添加有抗蓝光物质。在本实用新型中，所述硬胶层胶水优选为包括树脂、硬化剂、UV光引发剂、偶联剂和抗蓝光物质的OCA光学胶水。在本实用新型中，所述硬胶层胶水中的树脂优选为丙烯酸类树脂、聚氨酯类树脂和环氧聚酯类树脂中的一种或多种，更优选为丙烯酸类树脂；所述硬胶层胶水中的抗蓝光物质优选为水杨酸酯类、苯酮类、苯并三唑类、取代丙烯腈类、三嗪类和受阻胺类中的一种或多种，更优选为水杨酸酯类；所述硬胶层胶水中的树脂、硬化剂、UV光引发剂、偶联剂和抗蓝光物质的质量比优选为(80～90)：(5～20)：(1～15)：(2～10)：(0.05～5)，更优选为80：10：2.5：6.5：1。本实用新型对所述硬胶层胶水的来源没有特殊限制，采用本领域技术人员熟知的市售商品即可。

本实用新型对所述涂布的方式没有特殊限制，采用本领域技术人员熟知的刮刀涂布的技术方案即可。

在本实用新型中，所述汞灯固化在汞灯固化段中进行。在本实用新型中，所述汞灯固化段中的汞灯个数优选为6个～20个；相邻汞灯以待固化膜的膜面为平面上下交错排列，即：第一个汞灯在待固化膜的膜面的上方，第二个汞灯在待固化膜的膜面的下方，第三个汞灯在待固化膜的膜面的上方，第三个汞灯在待固化膜的膜面的下方，以此类推；并且，相邻汞灯的水平距离优选为20cm～80cm；各汞灯与待固化膜的膜面的垂直距离优选为2cm～20cm。在本实用新型中，由于汞灯固化段中的汞灯照射能够在一定范围内实现，因此，汞灯固化段的长度包括首尾汞灯延长出的一个相邻汞灯的水平距离，即：汞灯个数为6个时，汞灯固化段的长度为6个相邻汞灯的水平距离；汞灯个数为20个时，汞灯固化段的长度为20个相邻汞灯的水平距离。

在本实用新型中，所述汞灯固化的汞灯功率优选为60W～120W；所述汞灯固化的时间为20s～240s，更优选为60s～72s。

在本实用新型中，所述金属卤素灯固化在金属卤素灯固化段中进行。在本实用新型中，所述金属卤素灯固化段中的金属卤素灯个数优选为2个～8个；相邻金属卤素灯以待固化膜的膜面为平面上下交错排列，即：第一个金属卤素灯在待固化膜的膜面的上方，第二个金属卤素灯在待固化膜的膜面的下方，第三个金属卤素灯在待固化膜的膜面的上方，第三个金属卤素灯在待固化膜的膜面的下方，以此类推；并且，相邻金属卤素灯的水平距离优选为20cm～80cm；各金属卤素灯与待固化膜的膜面的垂直距离优选为2cm～20cm。在本实用新型中，由于金属卤素灯固化段中的金属卤素灯照射能够在一定范围内实现，因此，金属卤素灯固化段的长度包括首尾金属卤素灯延长出的一个相邻金属卤素灯的水平距离，即：金属卤素灯个数为2个时，金属卤素灯固化段的长度为2个相邻金属卤素灯的水平距离；金属卤素灯个数为8个时，金属卤素灯固化段的长度为8个相邻金属卤素灯的水平距离。

在本实用新型中，所述金属卤素灯固化的波长优选为350nm～450nm；所述金属卤素灯固化的时间为20s～120s，更优选为24s。

在本实用新型中，所述汞灯固化段与所述金属卤素灯固化段相连，能够保证待固化膜以一定移动速度依次经过上述汞灯固化段和金属卤素灯固化段，完成固化过程。

同时，本实用新型在第二轻离型膜上涂布第二软胶层胶水，依次经汞灯固化和金属卤素灯固化，得到第二软胶层。在本实用新型中，所述第二轻离型膜与上述技术方案中所述的轻离型膜相同，在此不再赘述。

在本实用新型中，所述第二软胶层胶水优选为包括树脂、UV光引发剂和偶联剂的OCA光学胶水。在本实用新型中，所述第二软胶层胶水中的树脂优选为丙烯酸类树脂、聚氨酯类树脂和环氧聚酯类树脂中的一种或多种，更优选为丙烯酸类树脂；所述第二软胶层胶水中的树脂、UV光引发剂和偶联剂的质量比优选为(80～95)：(1～15)：(2～10)，更优选为(84～91)：(2.5～5.5)：6.5。本实用新型对所述第二软胶层胶水的来源没有特殊限制，采用本领域技术人员熟知的市售商品即可。

在本实用新型中，所述第二软胶层胶水优选还包括抗蓝光物质；所述第二软胶层胶水中的抗蓝光物质优选为水杨酸酯类、苯酮类、苯并三唑类、取代丙烯腈类、三嗪类和受阻胺类中的一种或多种，更优选为水杨酸酯类；所述第二软胶层胶水中的树脂、UV光引发剂、偶联剂和抗蓝光物质的质量比优选为(80～95)：(1～15)：(2～10)：(0.05～5)，更优选为(84～90)：(2.5～5.5)：6.5：(1～4)。本实用新型对上述添加有抗蓝光物质的第二软胶层胶水的来源没有特殊限制，采用本领域技术人员熟知的市售商品即可。

本实用新型对所述涂布的方式没有特殊限制，采用本领域技术人员熟知的刮刀涂布的技术方案即可。

在本实用新型中，所述汞灯固化在汞灯固化段中进行。在本实用新型中，所述汞灯固化段中的汞灯个数优选为6个～20个；相邻汞灯以待固化膜的膜面为平面上下交错排列，即：第一个汞灯在待固化膜的膜面的上方，第二个汞灯在待固化膜的膜面的下方，第三个汞灯在待固化膜的膜面的上方，第三个汞灯在待固化膜的膜面的下方，以此类推；并且，相邻汞灯的水平距离优选为20cm～80cm；各汞灯与待固化膜的膜面的垂直距离优选为2cm～20cm。在本实用新型中，由于汞灯固化段中的汞灯照射能够在一定范围内实现，因此，汞灯固化段的长度包括首尾汞灯延长出的一个相邻汞灯的水平距离，即：汞灯个数为6个时，汞灯固化段的长度为6个相邻汞灯的水平距离；汞灯个数为20个时，汞灯固化段的长度为20个相邻汞灯的水平距离。

在本实用新型中，所述汞灯固化的汞灯功率优选为60W～120W；所述汞灯固化的时间为20s～240s，更优选为60s～72s。

在本实用新型中，所述金属卤素灯固化在金属卤素灯固化段中进行。在本实用新型中，所述金属卤素灯固化段中的金属卤素灯个数优选为2个～8个；相邻金属卤素灯以待固化膜的膜面为平面上下交错排列，即：第一个金属卤素灯在待固化膜的膜面的上方，第二个金属卤素灯在待固化膜的膜面的下方，第三个金属卤素灯在待固化膜的膜面的上方，第三个金属卤素灯在待固化膜的膜面的下方，以此类推；并且，相邻金属卤素灯的水平距离优选为20cm～80cm；各金属卤素灯与待固化膜的膜面的垂直距离优选为2cm～20cm。在本实用新型中，由于金属卤素灯固化段中的金属卤素灯照射能够在一定范围内实现，因此，金属卤素灯固化段的长度包括首尾金属卤素灯延长出的一个相邻金属卤素灯的水平距离，即：金属卤素灯个数为2个时，金属卤素灯固化段的长度为2个相邻金属卤素灯的水平距离；金属卤素灯个数为8个时，金属卤素灯固化段的长度为8个相邻金属卤素灯的水平距离。

在本实用新型中，所述金属卤素灯固化的波长优选为350nm～450nm；所述金属卤素灯固化的时间为20s～120s，更优选为24s。

在本实用新型中，所述汞灯固化段与所述金属卤素灯固化段相连，能够保证待固化膜以一定移动速度依次经过上述汞灯固化段和金属卤素灯固化段，完成固化过程。

得到第一软胶层、硬胶层和第二软胶层后，本实用新型撕去第一软胶层上的轻离型膜，将所述硬胶层贴合在去除轻离型膜后形成的第一软胶层表面，然后撕去硬胶层上的第一轻离型膜，再将所述第二软胶层贴合在去除第一轻离型膜后形成的硬胶层表面，得到OCA光学胶。

本实用新型提供一种OCA光学胶，包括：重离型膜；复合在所述重离型膜上的第一软胶层；复合在所述第一软胶层上硬胶层；复合在所述硬胶层上的第二软胶层；复合在所述第二软胶层上的轻离型膜；所述硬胶层为抗蓝光硬胶层。与现有技术相比，本实用新型提供的OCA光学胶以抗蓝光硬胶层为主要功能层，通过将多层胶层复合叠加，在保证各胶层固化完全的基础上，使得到的OCA光学胶具有较好的抗蓝光效果。实验结果表明，本实用新型提供的OCA光学胶可以屏蔽27％以上的短波蓝光，且产品的固化程度为100％。

另外，本实用新型提供的OCA光学胶的制备方法进一步解决了OCA光学胶在制备过程中因厚度过大固化不完全的技术问题，提高了生产良率；在相同固化时间下，固化程度更完全。

为了进一步说明本实用新型，下面通过以下实施例进行详细说明。本实用新型以下实施例所用的OCA光学胶水(包括软胶层胶水、硬胶层胶水)均由广东省固乐邦新材料科技有限公司提供。

实施例1

(1)在离型力为30g/f、厚度为100μm的重离型膜上，用刮刀涂布一层70μm厚的第一软胶层胶水(组分为：丙烯酸树脂91wt％，UV光引发剂2.5wt％，丙烯酸偶联剂6.5wt％；固含量为100％)，以4m/min的速度依次经汞灯固化段(60W汞灯20个，相邻汞灯以涂有OCA光学胶水的离型膜的膜面为平面上下交错排列，且水平距离均为20cm，各汞灯与涂有OCA光学胶水的离型膜的膜面的垂直距离为20cm)进行汞灯固化60s和金属卤素灯固化段(450nm金属卤素灯8个，相邻金属卤素灯以涂有OCA光学胶水的离型膜的膜面为平面上下交错排列，且水平距离均为20cm，各金属卤素灯与涂有OCA光学胶水的离型膜的膜面的垂直距离为20cm)进行金属卤素灯固化24s，得到固化程度为100％的第一软胶层；采用北京时代佳享科技有限公司提供的LX-D邵氏橡胶硬度计测试第一软胶层的邵氏硬度为22.8D；

之后，在得到的第一软胶层上覆上一层离型力为5～10g/f、厚度为50μm的轻离型膜待用。

(2)在离型力为5～10g/f、厚度为30μm的轻离型膜上，用刮刀涂布一层70μm厚的硬胶层胶水(组分为：丙烯酸树脂80wt％，硬化剂10wt％，UV光引发剂2.5wt％，丙烯酸偶联剂6.5wt％，水杨酸酯类抗蓝光物质1wt％；固含量为100％)，以4m/min的速度依次经步骤(1)所述的汞灯固化段进行汞灯固化60s和步骤(1)所述的金属卤素灯固化段进行金属卤素灯固化24s，得到固化程度为100％的硬胶层；LX-D邵氏橡胶硬度计测试硬胶层的邵氏硬度为35.2D。

(3)在离型力为5～10g/f、厚度为30μm的轻离型膜上，用刮刀涂布一层70μm厚的第二软胶层胶水(组分为：丙烯酸树脂90wt％，UV光引发剂2.5wt％，丙烯酸偶联剂6.5wt％，抗蓝光物质1wt％；固含量为100％)，以4m/min的速度依次经步骤(1)所述的汞灯固化段进行汞灯固化60s和步骤(1)所述的金属卤素灯固化段进行金属卤素灯固化24s，得到固化程度为100％的第二软胶层；LX-D邵氏橡胶硬度计测试第二软胶层的邵氏硬度为21.3D。

(4)撕去第一软胶层上的轻离型膜，将步骤(2)得到的硬胶层贴合在去除轻离型膜后形成的第一软胶层表面，然后撕去硬胶层上的轻离型膜，再将步骤(3)得到的第二软胶层贴合在去除轻离型膜后形成的硬胶层表面，得到OCA光学胶，产品的固化程度为100％。

采用林上科技LS108防蓝光测试仪测试本实用新型实施例1得到的OCA光学胶，测试结果表明，本实用新型实施例1提供的OCA光学胶可以屏蔽27％的短波蓝光。

实施例2

(1)在离型力为30g/f、厚度为100μm的重离型膜上，用刮刀涂布一层70μm厚的第一软胶层胶水(组分为：丙烯酸树脂84wt％，UV光引发剂5.5wt％，丙烯酸偶联剂6.5wt％，抗蓝光物质4wt％；固含量为100％)，以4m/min的速度依次经汞灯固化段(120W汞灯6个，相邻汞灯以涂有OCA光学胶水的离型膜的膜面为平面上下交错排列，且水平距离均为80cm，各汞灯与涂有OCA光学胶水的离型膜的膜面的垂直距离为2cm)进行汞灯固化72s和金属卤素灯固化段(350nm金属卤素灯2个，相邻金属卤素灯以涂有OCA光学胶水的离型膜的膜面为平面上下交错排列，且水平距离均为80cm，各金属卤素灯与涂有OCA光学胶水的离型膜的膜面的垂直距离为2cm)进行金属卤素灯固化24s，得到固化程度为100％的第一软胶层；LX-D邵氏橡胶硬度计测试第一软胶层的邵氏硬度为18.5D；

之后，在得到的第一软胶层上覆上一层离型力为5～10g/f、厚度为50μm的轻离型膜待用。

(2)在离型力为5～10g/f、厚度为30μm的轻离型膜上，用刮刀涂布一层70μm厚的硬胶层胶水(组分为：丙烯酸树脂80wt％，硬化剂10wt％，UV光引发剂2.5wt％，丙烯酸偶联剂6.5wt％，抗蓝光物质1wt％；固含量为100％)，以4m/min的速度依次经步骤(1)所述的汞灯固化段进行汞灯固化72s和步骤(1)所述的金属卤素灯固化段进行金属卤素灯固化24s，得到固化程度为100％的硬胶层；LX-D邵氏橡胶硬度计测试硬胶层的邵氏硬度为31.3D。

(3)在离型力为5～10g/f、厚度为30μm的轻离型膜上，用刮刀涂布一层70μm厚的第二软胶层胶水(组分为：丙烯酸树脂84wt％，UV光引发剂5.5wt％，丙烯酸偶联剂6.5wt％，抗蓝光物质4wt％；固含量为100％)，以4m/min的速度依次经步骤(1)所述的汞灯固化段进行汞灯固化72s和步骤(1)所述的金属卤素灯固化段进行金属卤素灯固化24s，得到固化程度为100％的第二软胶层；LX-D邵氏橡胶硬度计测试第二软胶层的邵氏硬度为20.2D。

(4)撕去第一软胶层上的轻离型膜，将步骤(2)得到的硬胶层贴合在去除轻离型膜后形成的第一软胶层表面，然后撕去硬胶层上的轻离型膜，再将步骤(3)得到的第二软胶层贴合在去除轻离型膜后形成的硬胶层表面，得到OCA光学胶，产品的固化程度为100％。

采用林上科技LS108防蓝光测试仪测试本实用新型实施例1得到的OCA光学胶，测试结果表明，本实用新型实施例1提供的OCA光学胶可以屏蔽28％的短波蓝光。

对比例1

在离型力为30g/f、厚度为100μm的重离型膜上，用刮刀涂布一层210μm厚的软胶层胶水(组分为：丙烯酸树脂84wt％，UV光引发剂5.5wt％，丙烯酸偶联剂6.5wt％，抗蓝光物质4wt％；固含量为100％)，以4m/min的速度经汞灯固化段(120W汞灯8个，相邻汞灯以涂有OCA光学胶水的离型膜的膜面为平面上下交错排列，且水平距离均为80cm，各汞灯与涂有OCA光学胶水的离型膜的膜面的垂直距离为2cm)进行汞灯固化96s，得到固化程度为85％的软胶层；LX-D邵氏橡胶硬度计测试软胶层的邵氏硬度为15.2D；

之后，在得到的软胶层上覆上一层离型力为5～10g/f、厚度为30μm的轻离型膜，得到OCA光学胶，产品的固化程度为85％。

采用LS108防蓝光测试仪测试对比例1得到的OCA光学胶，测试结果表明，对比例1提供的OCA光学胶仅可以屏蔽22％的短波蓝光。

对比例2

在离型力为30g/f、厚度为100μm的重离型膜上，用刮刀涂布一层210μm厚的软胶层胶水(组分为：丙烯酸树脂84wt％，UV光引发剂5.5wt％，丙烯酸偶联剂6.5wt％，抗蓝光物质4wt％；固含量为100％)，以4m/min的速度经金属卤素灯固化段(350nm金属卤素灯8个，相邻金属卤素灯以涂有OCA光学胶水的离型膜的膜面为平面上下交错排列，且水平距离均为80cm，各金属卤素灯与涂有OCA光学胶水的离型膜的膜面的垂直距离为2cm)进行金属卤素灯固化96s，得到固化程度为95％的软胶层；LX-D邵氏橡胶硬度计测试软胶层的邵氏硬度为16.1D；

之后，在得到的软胶层上覆上一层离型力为5～10g/f、厚度为30μm的轻离型膜，得到OCA光学胶，产品的固化程度为95％。

采用LS108防蓝光测试仪测试对比例2得到的OCA光学胶，测试结果表明，对比例2提供的OCA光学胶仅可以屏蔽23％的短波蓝光。

所公开的实施例的上述说明，使本领域专业技术人员能够实现或使用本实用新型。对这些实施例的多种修改对本领域的专业技术人员来说将是显而易见的，本文中所定义的一般原理可以在不脱离本实用新型的精神或范围的情况下，在其它实施例中实现。因此，本实用新型将不会被限制于本文所示的这些实施例，而是要符合与本文所公开的原理和新颖特点相一致的最宽的范围。

一种OCA光学胶专利购买费用说明

Q：办理专利转让的流程及所需资料

A：专利权人变更需要办理著录项目变更手续，有代理机构的，变更手续应当由代理机构办理。

1：专利变更应当使用专利局统一制作的“著录项目变更申报书”提出。

2：按规定缴纳著录项目变更手续费。

3：同时提交相关证明文件原件。

4：专利权转移的，变更后的专利权人委托新专利代理机构的，应当提交变更后的全体专利申请人签字或者盖章的委托书。

Q:专利著录项目变更费用如何缴交

A：（1）直接到国家知识产权局受理大厅收费窗口缴纳,（2）通过代办处缴纳，（3）通过邮局或者银行汇款,更多缴纳方式

Q：专利转让变更，多久能出结果

A：著录项目变更请求书递交后，一般1-2个月左右就会收到通知，国家知识产权局会下达《转让手续合格通知书》。
